计算机网络实验指导----基于华为平台 实验报告 实验3.3.1 广播风暴与MAC地址表震荡分析.docx

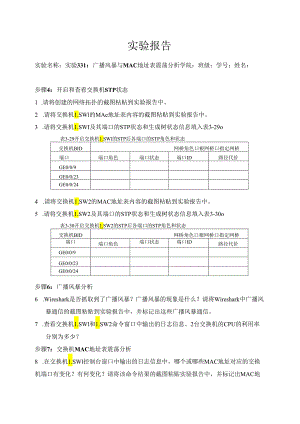

实验报告实验名称：实验331：广播风暴与MAC地址表震荡分析学院：班级：学号：姓名：步骤4：开启和查看交换机STP状态1 .请将创建的网络拓扑的截图粘贴到实验报告中。2 .请将交换机1.SWl的MAe地址表内容的截图粘贴到实验报告中。3 .请将交换机1.SWI及其端口的STP状态和生成树状态信息填入表3-29o表3-29开启交换机1.SWl的STP后各端口的STP角色和状态交换机BID网桥角色口根网桥口指定网桥端口端口角色端口状态端口ID路径代价GE0/0/9GE0/0/23GE0/0/244 .请将交换机1.SW2的MAC地址表内容的截图粘贴到实验报告中。5 .请将交换机1.SW2及其端口的STP状态和生成树状态信息填入表3-30o表3-30开启交换机1.SW2的STP后各端口的STP角色和状态交换机BID网桥角色口根网桥口指定网桥端口端口角色端口状态端口ID路径代价GE0/0/9GE0/0/23GE0/0/24步骤6：广播风暴分析6 .Wireshark是否抓取到了广播风暴？广播风暴的现象是什么？请将Wireshark中广播风暴通信的截图粘贴到实验报告中，并标记出这些广播风暴通信。7 .查看交换机1.SWl和1.SW2命令窗口中输出的日志信息。2台交换机的CPU的利用率分别为多少？步骤7：交换机MAC地址表震荡分析8 .在交换机1.SWl控制台窗口中输出的日志信息中，哪个或哪些MAC地址对应的交换机端口有变化？有何变化？请将该命令结果的截图粘贴实验报告中，并标记出MAC地址对应的端口的变化情况。9 .在交换机1.SW2控制台窗口中输出的日志信息中，哪个或哪些MAC地址对应的交换机端口有变化？有何变化？请将该命令结果的截图粘贴实验报告中，并标记出MAC地址对应的端口的变化情况。10 .请将禁用端口STP后交换机1.SWl在时刻1和时刻2的MAC地址表内容的截图粘贴到实验报告中。11 .在不同时刻,交换机1.SWl的端口GE0/0/9、GE0/0/23和GE0/0/24学习到MAC地址分别是什么？将结果填入表3-31中。表3-31禁用端口STP后1.SWl端口学习到的MAC地址端口时刻1时刻2时间（年-月-日时:分:秒）学习到的MAC地址时间（年-月-日时:分:秒）学习到的MAC地址GE0/0/9GE0/0/23GE0/0/2412 .如何停止或消除当前的广播风暴？13 .为减少或阻止此类因配置错误所导致的环路，有什么技术解决方案？
