    亮镍赫尔槽实验要求.docx

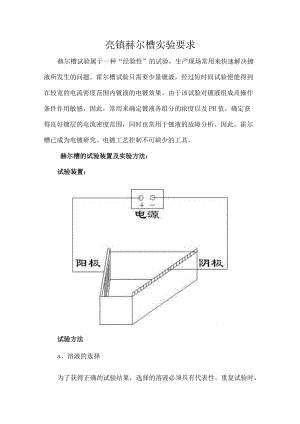

    亮镇赫尔槽实验要求赫尔槽试验属于一种“经验性”的试验,生产现场常用来快速解决镀液所发生的问题。霍尔槽试验只需要少量镀液,经过短时间试验便能得到在较宽的电流密度范围内镀液的电镀效果。由于该试验对镀液组成及操作条件作用敏感,因此,常用来确定镀液各组分的浓度以及PH值,确定获得良好镀层的电流密度范围,同时也常用于镀液的故障分析。因此,霍尔槽已成为电镀研究、电镀工艺控制不可缺少的工具。赫尔槽的试验装置及实验方法:试验装置:试验方法a、溶液的选择为了获得正确的试验结果,选择的溶液必须具有代表性。重复试验时,每次试验所取溶液的体积应相同。当使用不溶阳极时,溶液经1-2次电镀后应更换新液。如采用可溶性阳极则最多试验45次后更换新液。在测微量杂质或添加剂的影响时,每槽试验次数应酌情减少。b、阴阳极材料的选择阴阳极材料通常是平面型薄板,阳极厚度不超过5MM,阴极厚度为O.21MM,阳极材料应与生产中使用的阳极相同。C、电流大小霍尔槽电流大小通常在0.52A范围内。d、试验时间及温度一般在510分钟,试验温度应与生产相同。试验原则单因素改变原则即每次试验只能改变一个因素。至于对某一个故障现象,应先改变哪一个因素为好,则应有一定的理论基础及相当的实践经验,才能走捷径。少量多次原则许多镀液组分,特别是添加剂,都有一个最佳含量值,过多过少效果都不好。由差变好的原则已对光亮性电镀,若改变某一个因素,光亮范围由窄变宽,说明这一改变是正确的;若改变该因素后,对加宽光亮范围无贡献,甚至反而变窄,说明这一改变是错误的,应重新取液,改变其它因素再试。对有故障的镀液,若改变某一因素,故障好转甚至消除,说明这一改变是正确的。若镀层状况改善特别明显,则很可能是主要因素。试验设施及规范 单因素改变原则即每次试验只能改变一个因素。至于对某一个故障现象,应先改变哪一个因素为好,则应有一定的理论基础及相当的实践经验,才能走捷径。 少量多次原则许多镀液组分,特别是添加剂,都有一个最佳含量值,过多过少效果都不好。 由差变好的原则试验设施及规范 试验电源及霍尔槽作为霍尔槽试验电源,要用满度5A或IOA带电压表的小电源,而不能用大整流器。试验电源输出的直流波形应与大生产用整流器相类似。霍尔槽选用250m1.或267m1.规格的为宜。一般试验加250m1.镀液。镀铭时,若电源为5A的,可装125m1.镀铭溶液。装饰镀铭只镀Irnin钟,不必用钻孔的改良霍尔槽,可以选用陶瓷材质的普通赫尔槽。阴阳极准备阳极材料应与生产用的相同,厚度最好不超过3mm。若用生产用过的边料锯成,亦不宜超过5mm厚。要求大小合适,不能过窄、歪斜、缺角,否则结果不准或重现性差。市场上已有专用赫尔槽阳极板出售,选用时应避免回收料所做阳极。赫尔槽阴极试片最好用磷青铜片(镀锌用冷轧钢片),应平整无翘曲,厚度0.5-5mm。是否需要抛光,依试验要求而定。除油可用手工擦洗。用水砂纸打磨试片应当讲究:光亮镀铜、锡、银等用800号以上细砂纸。镀根层较硬,用600号左右砂纸打磨。砂路应磨顺,磨直,不能乱纹。砂磨时宜用大姆指压住砂纸,左手只能按住不电镀部位(一般剪成100X65即可),否则会有指纹污染。砂过的试片不能仅用水冲洗,在冲洗的同时,还要用细布擦洗,否则冲不掉的细砂也会影响效果。一加热及搅拌带恒温加热器的霍尔槽可用,但直接加热有时费时多,可预先加热到试验温度,利用其保温。但每次用后应注意清洗干净。用普通霍尔槽试验亮银等加温镀液,若仅镀3min,可预先加热到高于试验温度50°C左右倒入霍尔槽中,待阴阳极板吸热,基本降到试验温度时开始试验。若镀的时间长,可将槽置于恒温水浴中。镀铭时,将镀液加热到高于工作温度几度倒入槽中,放入一支温度计,接通阴阳极,观察温度刚到试验温度时,立即开启电源,迅速调到试验电流。用普通霍尔槽而需搅拌镀液时,可用细玻棒在阴极试片表面有节奏地来回搅拌。搅拌时应体会并掌握技巧,使镀液波动最小。电流强度及电镀时间试验所用电流强度可参考下列数据:一般情况下,挂镀锌、镀银、酸性亮铜2A;氟化铜、酸性亮锡、镀银、滚镀锌1A;镀铭时125m1.液用5A、250m1.液用10A。当特别要考察低Dk镀层情况时,可用,0.5A、0.2o试验所镀时间一般为3-5min、镀铭Imin0当特别试验整平能力时,可镀IOn1.in。样液与标准液从生产槽所取的试验液,原则上应按分析化验取液方法用取液管从不同位置,不同深度取液混合均匀使用(空气搅拌时可直接取液)o试验时加入的调整物质最好配成标准液。其浓度既要考虑前述少量多次的原则,又不能过稀而使加入后体积增加过多而增大阴极受镀面积。一般液体添加剂配成1/10-1/20浓度。标准液的加入,应计量准确,最好用医用Im1.和5m1.针筒带针头计量加入。注意事项试片的观察观察试片,应十分仔细。要准备一个放大倍数30倍以上的放大镜仔细察看镀层情况。直接用肉眼观察,可能造成误判。对试片的镀前状况,也应仔细观察,以免将基体问题误判为镀层问题。判定光亮范围,首先要保证镀前试片表面均匀一致,底镀层一致,并应变换角度观察,比较两张试片时,应在同一角度观察。赫尔槽试验属于“经验性”试验,一定要多做试验,仔细观察试片,才能避免判断失误。一记录与计算当要留存资料或要积累经验时,应认真记录各项试验条件,按一般书上介绍的记录方法与符号作记录。每次试验,应作出试验结果、结论。用试验结果去调整生产槽液前,应作认真计算,不可失误。可以将电镀槽液最佳时的试片保留,当出现故障时进行比较,试片保存时应避免镀层变色、玷污。与大生产的一致性问题有时出现试验结果与大生产不一致的现象,可能有下述因素:当工件尚未反映出故障时,霍尔槽试验可反映出来。例如,简单件镀亮银,所开电流密度较大,当镀液中有一些铜杂质时,工件镀层并不发暗,但霍尔槽试片低端镀层已表现出有发暗区。试验方式的影响。试验时,试片是垂直放置的,而生产中的工件有多个面。当镀液中有微细机械杂质时,工件上方镀层可能粗糙,而霍尔槽试片并不粗糙。对这类故障,可配合其它方法判定:用50m1.烧杯盛镀液,放在强光源前,用30倍放大镜仔细观察,应可见有悬浮的机械细颗粒。镀液取样不具代表性,试验结果不能反映真实情况。试验时的搅拌强度与大生产不一样,镀层烧焦区及光亮范围有所差异。对此,应根据实践经验加以解决。试验所用电源;波形与大生产一致。对于一些对电源有特殊要求的镀种,会造成一定的误差。若对此有明确的认识,应能加以调整。试验不够科学严谨造成:例如对温度、PH控制不准确,加入材料计量不准确(或标准液己失效),换液时霍尔槽未洗净,取液后的吸管、量筒等未洗净又去取第二种液等等。
