    广西广场综合改造工程人工挖孔桩施工方案.doc

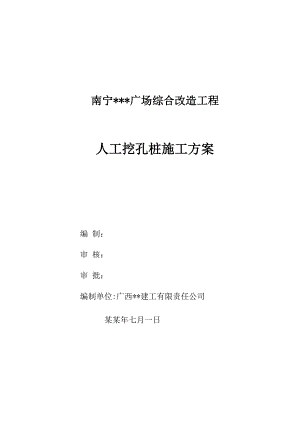

    南宁*广场综合改造工程人工挖孔桩施工方案编 制:审 核:审 批:编制单位:广西*建工有限责任公司某某年七月一日目 录一、工程概况1(一)建设概况1(二)设计概况1(三)编制依据2二、地质及水文情况2(一)地质情况2(二)水文情况3三、施工概况4(一)拟投入该工程主要人员4(二)拟投入主要施工设备4(三)材料组织4(四)施工工艺流程图(见下图)4(五)本工程施工技术特点及技术要求5四、施工进度计划8(一)工期安排8(二)施工布置及进料组织8(三)总体顺序安排8(四)施工进度计划9五、雨季施工9六、施工安全措施9七、现场文明施工措施9(一)安全管理10(二)施工安全注意事项11(三)施工用电和机具电气设备的安全防护12(四)文明施工13八、工程验收14一、工程概况(一)建设概况南宁市*水务投资集团有限责任公司的南宁*广场综合改造工程由景观工程、桥梁工程、酒吧街工程、园林绿化工程、路灯照明工程组成,本改造工程的酒吧街工程中,A区3#酒吧部份为天然基础,部份为人工挖孔桩。本施工方案是根据南宁市城市规划设计院的南宁民歌广场综合改造工程相应图纸及湖北中南勘察基础工程有限公司提供的岩土工程勘察报告而做出的施工总体构思和部署。根据国家有关施工技术规范,并根据业主等单位的要求,融合以往类似工程的施工经验,编制详细的施工组织设计,本着精心组织、精心施工、真诚为业主提供优质服务的原则,迅速及时合理地组织人员、设备进场施工。(二)设计概况根据设计图纸:A区3#酒吧,设计人工挖孔桩总数为15根,桩端要求进入第粘土、粉质粘土、粉砂层不小于1.5倍桩径且有效部份不小于5.0m,挖孔成桩参数见下表: 挖孔成桩参数表 表1墩类型号d(mm)D(mm)桩长(m)桩数备注A80011006.203450KNB80015006.201700KNC90020006.4021100KND90022006.4031300KNE100023006.5041500KNF100024006.5021600KN(三)编制依据1、南宁民歌广场综合改造工程总平面定位图2、酒吧街A区3#酒吧、4#酒吧平面布置图3、酒吧街A区3#酒吧、4#酒吧桩墩大样、承台详图4、岩土工程勘察报告5、建筑桩基技术规范(JGJ942008)6、建筑地基基础工程施工质量验收规范(GB505022002)7、工程测量规范(GB50026-2007)8、钢筋焊接及验收规程(JGJ18-2003)9、混凝土结构工程施工质量验收规范(GB50204-2002)二、地质及水文情况(一)地质情况拟建场地位于南宁盆地南侧、邕江北岸-级阶地,场地下伏基岩是第三系内陆湖相沉积的泥岩、砂质泥岩、粉砂岩等。根据钻探深度范围内揭露的岩土层分布,结合室内土工试验结果,场地内岩土层从上到下依次分述如下:(1)素填土(41):黄灰、黄褐、褐红色、灰褐色,由粘性土、圆砾、卵石、砂等组成,竹排冲以西一带,该层上部为压密过的三合土,下部为原地表土层,竹排冲以东一带,该层粘性土为主,间夹有少量圆砾、碎石,土较均匀。(2)淤泥质粘土1(4h)灰黑、灰褐色,粘性土、砂砾、碎石组成,含有大量有机质及腐植质等。(3)粘土(3a1):棕黄、黄红色为主,局部黄褐色,土质均匀致密,含有少量黑色铁锰质氧化物,间夹有粉质粘土薄层。(4)粉质粘土(3a1):黄灰、黄褐色为主,局部为灰褐色,含有少量黑色铁锰质氧化物,间夹有粉质粘土薄层。(5)粉砂(3a1):褐黄、黄灰、黄褐色,上部稍湿,下部渐变为饱和,稍密-中密状态,土质不均匀,顶部粘粒含量较高,近粉土层,往下含砂量增加,下部间有细砂薄层,含有少量黑色铁锰质氧化物。(6)圆砾(3a1):褐黄、灰白、灰褐等色,饱和,稍密状态为主,局部中密状态,成分主要为石英、硅质岩,页岩等。(7)粉质粘土(3a1):兰灰、深灰色,稍湿-湿,下部饱和,可-软塑状态,顶部粘粒含量较多,接近粘土层,往下粉粒含量增加,间夹有粉土薄层,局部相变为粉砂层。(8)细砂(3a1):浅灰、黄灰、深灰色,饱和,稍密-中密状态,成份主要为石英砂,级配一级,分选性一般。本场地分布不均匀,且变化较大。(9)砾砂1(3a1):褐、黄、灰白、灰褐等色,饱和,稍密状态为主,含砾40-60%,成分主要为石英、硅质岩,页岩等。(10)圆砾(3a1):灰褐、灰白、黄褐等色,饱和,稍密状态为主,局部中密或密实状态,成分主要为石英、硅质岩,页岩等。(11)砂质泥岩:灰褐、青灰、灰兰色等,强-中风化,泥质、砂质结构,层厚状构造,闭合裂隙发育,为新第三系湖湘沉积形成的半成岩状态的极软岩,砂质泥岩为主,间夹粉砂层、泥岩薄层。或互层分布,夹有薄层泥煤,岩体较完整,岩体基本质量等级属级。(二)水文情况本场地在勘探深度范围内有两层地下水。上层滞水和孔隙潜水。上*水主要赋存于素填土层中,受大气降水渗透补给,因含水层渗透性和补给来源限制,水量中等。孔隙潜水主要赋存于圆砾、细砂、砾砂1、圆砾层中,因含水层渗透性较好,且补给来源充足,该层水有一定的水量,稳定地下水位标高为65-69m之间。三、施工概况根据施工现场实际情况及本桩型施工特点,针对本工程施工人员、施工设备配备、材料作以下布署。(一)拟投入该工程主要人员项目部4人;后勤2人;施工人员10人。(二)拟投入主要施工设备序号机具名称型号规格功率单位数量1全站仪NTS-302B台12井架53人力斗车34电焊机2(三)材料组织初拟材料计划:序号材料名称规格单位数量备注1商品混凝土C35m380540mm2砂石混合料m3703钢筋t3.2(四)施工工艺流程图(见下图) 本次人工挖孔桩,均采用钢筋混凝土护壁,混凝土灌注成桩工艺,现场采用明沟排水,施工工艺流程如下图:施工组织方案测量放线桩孔开挖砼材料准备砼材料检验桩孔测斜砼护壁挖至设计深度砼浇筑钢筋笼下放C25素砼封底试块制作验 孔钢材检验钢材备料钢筋笼制作施 工 工 艺 流 程(五)本工程施工技术特点及技术要求1、成孔施工及其质量保证措施1)测量定位根据桩位平面图及甲方提供的红线资料和高程点实地做好控制点或轴线方向,控制点必须牢固要妥善保护,测量误差必须符合工程测量规范GB50026-2007的要求,孔口位置及高程应定期检查,测量仪器用NTS-302B全站仪。红线复核准确无误后,报请监理,业主验收,工程完工后并办理移交手续。桩位测放误差应控制在单桩±10mm、排桩±20mm以内,高程误差应控制在±2mm以内,并报请监理验收。第一节挖完,做好钢筋混凝土护壁及井口平台后,将桩位中心控制点以十字交叉测放在井口护壁混凝土面上,以便下部挖孔时检查桩位中心偏差,同时做好孔深控制点并报监理验收。2)人工挖孔及护壁施工区域上部主要为填土层,开挖上部23m采取相邻孔位同时开挖,之后采用每隔两个孔位开始施工,同时严格要求采用分节开挖,在完整土层控制每节挖深1m,以确保施工安全和施工质量。每挖好一节后,利用孔口中心的十字交叉控制点校正桩孔中心和孔径,确定该段桩孔中心,并以此为中心作护壁,因场地地质条件较差,施工每节完毕后,浇筑混凝土作护壁。采用混凝土作护壁,每节控制在1000mm,即挖即护。护壁上下段间的施工缝隙用细石混凝土填塞并捣实。护壁工作完成后,待达到一定强度方可进行下段挖掘工作的施工,以保持工作的连续性。当挖到设计标高时,应通知建设单位、监理单位、勘察单位及有关质检部门进行检查验收。符合要求后,清理孔底,准备封孔下笼,灌注混凝土。为保证桩的垂直度(垂直度0.5%),要求每做完三节护壁后,须校正中心位置及垂直度一次。清除孔底松土、岩屑、积水等。清底工作必须符合规范及设计要求。2、钢筋笼制作与安装1)钢筋质量必须符合GB1499-2008规定,焊条均采用J422。2)钢筋进场应有出厂质量证明单,捆扎完整,并附有厂标、钢号、直径等标记牌,对照材质单检查。并报请监理验收及现场抽样复检,合格后方能使用。3)制筋笼制作及其质量要求依据设计要求,按施工图大样进行制作,制作完毕的钢筋笼自检合格后报监理验收。4)钢筋笼制作误差必须控制在下列标准以内:主筋间距: ±10mm加强筋及螺旋筋间距: ±20mm钢筋笼直径: ±10mm钢筋笼长度: ±50mm钢筋笼弯曲度(%): ±0.55)钢筋笼安装钢筋笼要严格按设计标高安装,控制好主筋保护层厚度(保护层厚度50mm),并保证其垂直度0.5%。3、混凝土灌注采用商品混凝土进行灌注。混凝土灌注采用串筒下料浇筑,筒底离孔底高度不宜大于2m。每灌注1.5m深混凝土,振捣一次。每根桩做一组试块,并及时编号,做好养护,按规定时间送检。认真做好混凝土灌注原始记录,不符合要求的混凝土严禁入孔,灌注完毕及时填写成桩验收单。桩孔回填及地下水的排放灌注完毕的桩上段空孔部分应及时回填加水养护,回填料用挖孔的渣土。首先地表采用明沟截流地面汇水排出场外;若上部土层中水量不大,则在其孔壁渗水稍下的地方采用环行积水仓,并用潜水泵抽至地面集水明沟排走,使水不至下渗孔底,若地下水较丰沛则在成孔附近用集水明沟进行疏干处理。四、施工进度计划(一)工期安排开工前,甲方需将水、电通至现场,电力要求10KW,初拟计划施工工期为8天。(二)施工布置及进料组织(1)首先对施工现场进行考察,作好各种机械设备进场或转场准备。(2)施工人员每班12小时,每日施工二班。(三)总体顺序安排工程总的顺序安排是:施工准备(场地、道路、技术、人员、机械设备、配套水电) 设备进场、报验材料进场、报验钻孔压灌混凝土桩施工机械退场保养期检测竣工验收。(四)施工进度计划时间1天8天1天内容人员进场人工挖孔桩施工退场五、雨季施工现正值丰水期,雨水较为丰富,对于雨季施工,要求对相应的电机、电器作施工前、施工中的检测工作,做到不带安全隐患进入施工*,施工前要求消除不安全因素,施工过程中,遭遇强电流、大风、雷雨天气,要求从总电源切断,施工人员拆离施工现场。六、施工安全措施1、建立专职安全管理部门,专人负责安全工作。严格执行国家有关安全生产的方针政策、法规,制定有关安全文明施工的规定、规章制度,服从有关部门对安全生产工作的安排、监督和检查。2、根据国家“安全技术操作规程”,建立健全生产责任制,严格按照现场安全防护标准化的要求管理现场。3、对职工进行安全教育,签订安全合同。严格劳保用品穿戴。4、做好安全交底工作,教育职工提高自我保护能力。特殊工种持证上岗。5、做好新工人入场“三级”安全教育和新设备、新工艺的安全教育,努力提高全体员工安全意识和增强自我保护意识。6、进入施工现场必须正确佩戴安全帽,高空作业必须拴好安全带,严禁酒后操作钻机、搅拌机等。安全装置必须齐全、灵敏、可靠。7、钢丝绳、滑轮等传动部件应经常检查、维修、保养,使其运转正常。8、钻机在遇有六级以上大风、大雨时停止作业。9、电动力设备必须按规定接地接零,做到一机一闸一箱一锁和三级漏电保护,电工要勤检查,发现问题及时整修。七、现场文明施工措施为了达到业主安全、质量工期施工要求,我公司将以“安全生产、预防为主”的原则作为根本来指导,认真贯彻落实现场安全生产工作,把各项安全措施做到各项工作前面,以杜绝安全隐患,并把预防作为安全工作重点。在确保施工质量的同时,作好本次施工的安全防护工作,树立安全文明生产的良好形象。(一)安全管理1安全生产责任制a、建立安全生产责任制,对项目部成员责任制进行考核。b、在经济承包责任书中注明安全生产指标。c、制定各工种安全技术操作规程。d、配备专职安全员,建立以项目经理为核心的安全管理制度。2目标管理a、制定安全管理目标:无重大人员伤亡和机械事故。b、对安全责任目标分解,制定项目部安全职责分工详细责任区表。c、对安全责任目标进行分段考核及落实情况分析汇总。3施工组织设计a、针对工程的实际情况,在施工组织设计中,制定安全技术措施。b、安全技术措施必须全面、有针对性。4分部(分项)工程安全技术交底a、分部(分项)工程安全技术交底必须及时、针对性、全面。b、履行交底签字手续。5安全检查 a、建立定期安全检查记录。 b、建立事故隐患整改记录台帐。c、书写安全生产检查周评分表。d、对公司、分公司检查出的事故隐患定人、定时间、定措施、建立整改记录。6安全教育a、建立安全教育制度。b、凡进场工人均进行三级安全教育,书写三级教育表。c、填写三级教育表必须完整,不得专人代签。d、项目部成员应按规定进行年度培训、考核。7班前安全活动a、建立班前活动制度。b、正确、及时书写班前安全活动记录。c、项目部成员参与队组班前安全活动,促进队组建设。d、督促和定期检查队组的安全活动记录。8特种作业持证上岗a、未经培训、不允许从事特种作业。b、建立电工、电焊工、机操工、架子工、防水工等特殊工种操作证记录及操作证复印证记录台帐。c、协助公司、分公司做好特种作业工种操作证的考核工作。9工伤事故处理 a、建立工伤事故档案。b、按规定书写事故调查分析报告。10安全标志a、设立安全标志示意图。b、现场按安全标志示意图设置安全标志。(二)施工安全注意事项1、地面采用明沟排水,孔内取出的渣土应及时转运。2、施工前,施工员先进行井下、高空、用电、吊装及机械操作安全作业培训。3、人工成孔时,如遇软弱地层,应采用应急措施处理。4、孔口操作平台应稳固,上下孔使用的器具经常作安全检查。5、加强孔内排水工作。6、人工挖土时,注意观察孔壁变形、变化等异常情况,以防塌陷。7、桩孔开挖过程,注意孔内是否存在有毒气体,坚持下井作业前先行排水送风30分钟。8、井口设围拦,下井人员须带安全帽,系好安全带。9、低压照明,设漏电保护装置。10、井下通讯要通畅,施工时保证井口有人。11、根据地质条件考虑安全作业区,一般相邻5m范围有桩孔正在浇灌,邻孔不得下井作业。12、每天挖孔完毕应用竹跳板等物覆盖孔口以防人员掉入。13、挖孔产生的渣土应及时清运,不得堆放于孔口附近,以免危及孔内安全。14、合理规划料场,施工材料堆放有序,保持现场整洁。15、施工期间采取措施,降低废气、废水、粉尘及噪音等对周围环境产生的污染,保证文明施工。(三)施工用电和机具电气设备的安全防护现场施工用电和机具电气设备应遵守下列规定:1、现场施工用电要严格遵照施工现场临时用电安全技术规范的有关规定,临时用电线路为TNS系统三相五线制。2、现场机具电气设备要设置在安全地带并应处于完好状态。3、电气设备应设接地、接零,机械设备的运转部位都要有安全防护装置。4、施工中要经常检查电源电路和设备的电气部件,处理机械故障时,必须使设备断电、停风。5、向设备送电前,应通知有关人员。6、现场用电线路及电气设备的安装、设置、维修都应由持证电工进行,无证人员不得操作。7、现场电工除做好规定的定期检查外,每日必须对电气设备进行巡视检查,发现隐患及时排除。8、采用橡皮线时,应架空敷设,不得拖地使用,以防人踩、车压。有水作业时,要将电源电缆用钢索架起,防止浸水造成事故;施工现场临时用电的配置以“三级配电、二级漏保”,“一机、一闸、一漏、一箱、一锁”,每个用电设备应有自己专用开关箱,严禁使用同一个开关直接控制二个或二个以上的用电设备(含插座);各处用电设备不得只能作保护接零,不允许同时作保护接地。保护零线除在配电室处作重复接地外,还必须分别在各线中部、末端作重复接地工作。工作接地电阻和重复接地电阻不大于4欧姆、10。9、机械施工操作平台的安全防护措施完整,机械设备的运转部位应有安全防护装置。10、电气设备必须由专人负责,总、分配电箱均须有漏电保护装置,电箱做防雨防水、门锁齐全,大雨、大风、特大雨必须切断总电源,以防止危险发生。(四)文明施工1、认真贯彻执行公司文明施工管理细则,提高企业施工管理水平及施工人员素质,统一规划、科学布置,创造文明、整洁的工地。 2、材料分类、分规格堆放整齐,并设置明显标牌。3、及时排除积水,保证场区道路畅通,现场垃圾统一管理、统一清除,严禁乱扔乱倒。4、搞好生活区、食堂、厕所等的卫生,做好饮食卫生工作,努力为职工创造良好的生活、工作环境。5、搞好文明施工教育,加强消防、保安工作。6、定期对施工场进行检查,总结评比,及时整改,不断提高施工人员的素质。八、工程验收本工程验收遵照建筑工程施工质量验收统一标准、建筑地基处理技术规范等规范和设计院要求遵照执行。
