GB 44023-2024 燃气用具连接内用橡胶复合软管.docx

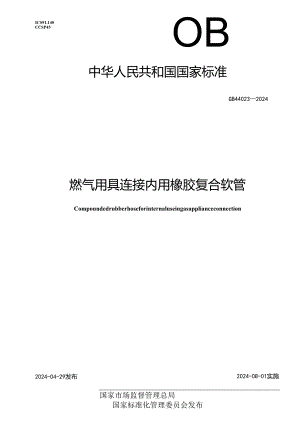

ICS91.140CCSP45OB中华人民共和国国家标准GB440232024燃气用具连接内用橡胶复合软管Compoundedrubberhoseforinternaluseingasapplianceconnection2024-04-29发布2024-08-01实施国家市场监督管理总局国家标准化管理委员会发布前言III1范围12规范性引用文件13术语和定义14分类、规格和型号24.1 分类24.2 规格24.3 型号25外观、结构与尺寸25.1 外观25.2 结构与尺寸26性能要求27试验方法37.1 试验条件37.2 试验仪器设备37.3 试样制备47.4 性能试验48检验规则78.1 出厂检验78.2 型式检验99标志和使用说明书99.1 标志99.2 使用说明书910包装、运输和贮存910.1 包装910.2 运输1010.3 贮存1011参考文献本文件按照GB/T1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中华人民共和国住房和城乡建设部提出并归口。IlI燃气用具连接内用橡胶复合软管1范围本文件规定了燃气用具连接内用橡胶复合软管的分类、规格和型号，外观、结构与尺寸，性能要求，试验方法，检验规则，标志和使用说明书，包装、运输和贮存。本文件适用于输送介质为城镇燃气、公称尺寸不大于DNI5、最大工作压力0.01MPa、使用环境温度为一10C70C的燃气用具连接用金属包覆软管的内层胶管。本文件不适用于输送介质含二甲醛的连接内用橡胶复合软管。本文件规定的燃气用具连接内用橡胶复合软管不直接用于连接燃气用具。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志GB/T528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定GB/T531.1硫化橡胶或热塑性橡胶压入硬度试验方法第1部分：邵氏硬度计法（邵尔硬度）GB/T1690硫化橡胶或热塑性橡胶耐液体试验方法GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQ1.）检索的逐批检验抽样计划GB/T3512硫化橡胶或热塑性橡胶热空气加速老化和耐热试验GB/T5563橡胶和塑料软管及软管组合件静液压试验方法GB/T5565.1橡胶和塑料软管及非增强软管柔性及挺性的测量第1部分：室温弯曲试验GB/T5565.2橡胶和塑料软管及非增强软管柔性及挺性的测量第2部分：低于室温弯曲试验GB/T9576橡胶和塑料软管及软管组合件选择、贮存、使用和维护指南GB/T9577橡胶和塑料软管及软管组合件标志、包装和运输规则GB/T10589低温试验箱技术条件GB/T11158高温试验箱技术条件GB/T20028硫化橡胶或热塑性橡胶应用阿累尼乌斯图推算寿命和最高使用温度GB/T24134橡胶和塑料软管静态条件下耐臭氧性能的评价3术语和定义下列术语和定义适用于本文件。3.1燃气用具连接内用橡胶复合软管compoundedrubberhoseforinternaluseingasapplianceconnection由橡胶共混或橡胶与塑料共混材料制作的燃气用具连接用金属包覆软管的内层胶管。&磁“内幡4分类、规格和型号4.1分类内胶管按适用燃气类别分为天然气和液化石油气(TY)、人工煤气(R)内胶管。42内胶管按公称尺寸分为DNl0、DN15o4.3型号内胶管型号按如下规则编制：I-公称尺寸(DN)-燃气类别代号(天然气和液化石油气为TY、人工煤气为R)=内胶管(R1.X)示例用于公称尺寸为DNlO的天然气和液化石油气金属包覆软管的内胶管型号表示为：R1.X-H-1005外观、结构与尺寸5.1 外观内胶管表面应光滑、清洁，不应有伤痕、色斑、裂纹。5.2 结构与尺寸5.2.1 内胶管应为单层结构。5.2.2内胶管壁厚不应小于2.0mmo5.2.3内胶管尺寸与公差应符合表1的规定。表1内胶管尺寸与公差单位为毫米公称尺寸编织管内胶管内径及其公差铠装管内胶管内径及其公差DNlO10.l±0.49.5±0.4DN1513.5±0.513.0±0.56性能要求内胶管性能应符合表2的规定。«2性能要求序号项目要求1耐燃气性能(质量变化率)/%天然气和液化石油气W20人工煤气W202拉伸强度/MPa>123拉断伸长率/%N3304硬度/ShoreA55805热空气老化性能(70±l)*C,96h拉伸强度变化率/%20拉断伸长率变化率/%206耐压性在200kPa的压力条件下，内胶管不应有破损、渗漏7气密性在100kPa的压力条件下，内胶管应无可见泄漏8耐燃气透过性能在60kPa压力条件下，公称尺寸DNIO的内胶管燃气透过量不应大于5m1.h,公称尺寸DNI5的内胶管燃气透过量不应大于7m1./h9耐燃烧性持续燃烧时间不应超过5s10弯曲性能在弯曲半径为5倍公称尺寸的状态下，内胶管弯曲部分最小外径不应小于09倍直管状态平均外径11低温性能低温弯曲在(25±2)C的温度条件下弯曲内胶管，弯曲半径为5倍内胶管公称尺寸，内胶管应无龟裂或破裂，且应符合本文件规定的气密性要求12低温扭转在(一25±2)C的温度条件下扭转内胶管，扭转幅度不小于90°,内胶管应无龟裂或破裂，且应符合本文件规定的气密性要求13耐热性在承受(100±2)C的高温后，应符合本文件规定的气密性要求14耐拉伸性在承受600N拉力后，应符合本文件规定的气密性要求15耐臭氧老化在臭氧体积分数为(50±5)×10-8,温度为(40±2)C的臭氧箱中暴露96h,内胶管应无龟裂现象16加速失效试验评估的25C条件下使用时间不应低于8年7试监方法7.1 试验条件实验室环境温度为(20±15)。7.2 试验仪器设备试验仪器设备应符合表3规定或采用同等及以上准确度等级的试验仪器。表3试验仪器设备序号检验项目试验仪器设备名称规格或范围准确度等级或分度值温度环境温度玻璃温度计0,C'50C0.2C2数字温度计30*C120eC0.5C3水温低热情性温度计，如水银温度计或热敏电阻温度计0C'1000.24相对湿度湿度计0%100%1%5气体压力U型压力计0kPa10kPa10Pa6压力表0kPa600kP0.4级7压力表0kPa100kPa04级8耐环境耐热性高温试验箱25C120*C符合GB/T111589低温性能低温试验箱-40*C'25r符合GB/T1058910直径内胶管内径锥形规8mm15nm0.1min11厚度内胶管壁厚游标卡尺0mm25mm0.Olmm12材料试片厚度橡胶测厚仪0rnm10nun0.01mm13质量试样质量天平0g100g1mg14力拉伸强度、拉断伸长率、耐拉伸性拉力试验机0N2000N2级（±2%）15硬度邵氏A硬度计0ShoreA100ShoreA+116体积量筒50m1.1.0m1.17时间秒表0.1s注：“一”为不适用。7.3 试样制备7.3.1试样应从内胶管上截取，试样形状尺寸应符合相应试验的规定。7.3.2试样应在成型后放置16h以上，并于试验前置于7.1规定的实验室温度3h以上。7.4性能试验7.4.1 耐燃气性能试验按GB/T1690规定的方法制备I型试样并进行浸泡试验。将预先测量出质量的3个试样放在温度为5°C25C的液体中浸泡72h,取出放在空气中24h后，分别测量3个试样的质量变化率，取中位数值为试验结果。对工作介质为天然气和液化石油气的试样，用正戊烷浸泡；对工作介质为人工煤气的试样，用液体B浸泡，液体B为70%（体积分数）三甲基戊烷（异辛烷）与30%（体积分数）甲苯混合液。7.4.2 拉伸强度试验按GB/T528规定的方法制备3型哑铃状试样并进行试验。实验室温度为(23±2)°C,相对湿度为(50±10)%(>7.4.3 拉断伸长率试验按GB/T528规定的方法制备3型哑铃状试样并进行试验。实验室温度和相对湿度应满足7.4.2的要求。1.1.1 affiS½按GB/T531.1规定的方法制备试样并进行试验，试验时邵氏A硬度计应采用支架方式保证试样平整。实验室温度和相对湿度应满足7.4.2的要求。7.4.5 热空气老化性能试验按GB/T528规定的方法制备3型哑铃状试样，并按GB/T3512中规定的方法进行试验。7.4.6 耐压性试验取长度不短于30Omm的内胶管作为试样，按GB/T5563中规定的方法进行试验，试验压力为200kPa,保持1min,确认试验结果是否符合表2中序号6的规定。7.4.7 气密性试验取长度约Im的内胶管作为试样，将其一端与空气气源连接，另一端塞住成自由端，将试样全部浸入水中，向试样内通入100kPa的空气，保持1min,观察有无气泡逸出。7.4.8 耐燃气透过性能试验按下列步骤进行试验，试验装置如图1所示：a)商业丙烷燃气钢瓶及配管放置在恒温水槽中，条件不具备时，放置在(35±0.5)°C的恒温室内；b)取长度约900mm的内胶管作为试样，一端用塞子密封，另一端与平底烧瓶的橡胶塞上的玻璃管连接，在200kPa的空气压力条件下，检查试样与玻璃管连接部位及与塞子连接部位密封性，确保无泄漏；c)将玻璃管和试样放入平底烧瓶内，塞好瓶口橡胶塞；d)将吸气器装满质量分数为20%的食盐水，向水柱压力计注入丙烷燃气饱和蒸储水；e)将恒温水槽调节到(35±0.2)°C,2h后用真空泵经三向阀门抽出试样内的空气，然后向试样内通入商业丙烷气体，通过压力计观察试样内的压力，试验期间保持在60kPa;D在试验开始后的22h关闭放散阀门，打开液体阀门，使吸气器内的食盐水流入量筒中，直至水柱压力计两侧液面处于同一水平面；g)量筒所测得的食盐水的体积即为试样内透过的燃气体积，测定从第24h到第30h时间段内透过的燃气体积；h)根据第24h到第30h时间段内的燃气体积数据计算每小时透过试样的燃气体积为内胶管燃气透过量；1) 确认试验结果是否符合表2中序号8的规定。标引序号说明：1压力计；2燃气阀门；3压力调节器;4三向阀门；5放散阀门；6恒温水槽；7液体阀门：8量筒；9一一吸气器；10一一辅助平底烧瓶：H一一水柱压力计；12一平底烧瓶：13塞子；14试样；15一一商业丙烷燃气钢瓶（质量分数295%）。图1耐燃气透过性能试验7.4.9耐燃烧性试验取3个长度约250mm的内胶管作为试样，试验系统如图2所示，使用火口内径为10mm的本生灯，使火焰长度达到40mm,将试样水平放置.在距内焰上端约IOmm的外焰中，保持5s后熄灭本生灯，测试试样持续燃烧的时间，取3个试样测量值的算术平均值作为内胶管的持续燃烧时间，确认试验结果是否符合表2中序号9的规定。标引序号说明:1 试样；2本生灯；3 燃气;4 内焰：5外焰。图2耐燃烧性试验7.4.10 弯曲性能试验按GB/T5565.1中规定的方法进行试验，确认试验结果是否符合表2中序号10的规定。7.4.11 低温性能试验7.4.11.1 低温弯曲性能试验按GB/T5565.2中规定的方法A进行试验，试验温度为（一25±2）°C,确认试验结果是否符合表2中序号U的规定。7.411.2取长度约300mm的内胶管作为试样，试验温度为（一25±2）°C,在低温箱内放置试样24h后，将试样一端固定，另一端施加一个水平轴向的扭力，扭转幅度为自然状态两侧各不小于90°,扭转应在（0±2）s内完成，观察内胶管是否出现龟裂或破裂，试样在7.1规定的实验室温度下放置不少于3h后进行气密性试验，确认试验结果是否符合表2中序号12的规定。7.412耐热性试验取长度约50Omm的内胶管作为试样，与内胶管试验用接头连接后在（100±2）的恒温箱内放置48h,取出后在7.1规定的实验室温度下放置30min-40min,进行气密性试验，确认试验结果是否符合表2中序号13的规定。7.4.13 耐拉伸性试验取长度约30Omm的内胶管作为试样，将其对称地夹在拉力试验机上、下夹持器上，拉伸速度为（100±10）mmmin,拉力达到600N630N时停止拉伸，取下试样在7.1规定的实验室温度下放置30min后进行气密性试验，确认试验结果是否符合表2中序号14的规定。7.4.14 耐臭Sl老化试嗫按GB/T24134中规定的方法1进行试验，将无内通孔的铝制管塞替代接头与软管连接并进行试验，确认试验结果是否符合表2中序号15的规定。7.4.15 加速失效试验7.4.15.1 当内胶管生产厂家提供加速失效试验报告时，确认试验结果是否符合表2中序号16的规定。当内胶管生产厂家不能提供加速失效试验报告时，应按照7.4.15.2进行加速失效试验。7.4.15.2 按GB/T20028规定的方法进行试验，试验参数为内胶管的拉伸强度、拉断伸长率或燃气透过性，当拉伸强度或拉断伸长率下降到初始值的50%,或者耐燃气透过性能超过表2中序号8的规定时，试验终止。依据试验数据推算25°C条件下内胶管使用时间，确认试验结果是否符合表2中序号16的规定。8检验规则8.1 出厂检验8.1.1 T®求出厂检验分为逐件检验和抽样检验，逐件检验是生产全过程中对产品的检验；抽样检验是产品进入成品库前或交货时进行的检验。8.1.2 逐件检验产品均应进行逐件检验，检验项目按表4执行。表4检验项目序号检验项目出厂检验型式检验要求条款号试验方法/条款号逐件检验抽样检验1外观5.1目视检查2结构与尺寸5.2目视检查、常规量具测量3耐燃气性能一表2中序号17.4.14拉伸强度表2中序号27.4.25拉断伸长率表2中序号37.4.36硬度-表2中序号47.4.47热空气老化性能一表2中序号57.4.58耐压性表2中序号67.4.69气密性表2中序号77.4.710耐燃气透过性能表2中序号87.4.811耐燃烧性-表2中序号97.4.912弯曲性能表2中序号107.4.1013低温性能表2中序号11127.4.1114耐热性表2中序号137.4.1215耐拉伸性_一表2中序号147.4.1316耐臭氧老化-表2中序号157.4.1417加速失效一表2中序号167.4.1518志9.1目视检查19使用说明书9.2目视检查20包装10.1目视检查注：“J”为需要检验项目；“一”为不需要检验项目。8.1.3 W½8.1.3.1 抽样检验应逐批进行抽样，检验批应由同种材料、同一工艺生产、同一规格型号的产品组成，批量为一次交货数量。8.1.3.2 抽样方案按GB/T2828.1的规定确定。8.1.3.3 检验项目按表4执行，检验项目全部符合要求时，判定为合格。8.2 型式检验8.21有下列情况之一时，应进行型式检验：a）新产品或老产品转厂生产的试制定型鉴定；b）当正常生产的产品，在结构、材料、工艺等方面有较大改变而可能影响产品性能时；c）停产1年以上恢复生产时；d）出厂检验结果与上次型式检验有较大差异时。8.22检验项目型式检验项目按表4执行。8.2.3判定规则检验项目全部符合要求时，判定为合格。9标志和使用说明书9.1标志9.1.1 内胶管表面的标志应清晰、可辨，且标志信息符合下列规定。a）表面应至少标识：1）制造商名称、商标；2）型号；3）本文件编号；4）产品名称；5）适用的燃气类别；6）用途（铠装管用或编织管用）；7）生产批号（含日期）或生产日期；8）声明的使用年限。b）内胶管标识的使用年限不应低于8年。注：使用年限的起始计算时间为声明的生产日期时间。9.1 .2内胶管上的标志应为连续打标（即标志贯连内胶管管体）。9.2 使用说明书内胶管的使用说明书中应至少包括执行标准、使用条件、使用年限及注意事项等相关内容。10包装、运输和贮存10.1 睽10.1.1 内胶管可盘卷包装于干净的塑料编织袋内或其他能对内胶管有效防护的包装材料内，盘卷内径不应小于内胶管内径的15倍或内胶管最小弯曲半径的2倍。10.1.2 内胶管包装应标明制造商名称、生产地址、产品名称、注册商标或企业标记，给出“不应用于输送含二甲醛的介质”的警示标志，并附有合格证和使用说明书；包装内应有产品可追溯的二维码，其内容至少应包括产品名称、产品型号、用途（铠装管用或编织管用）、生产批号、制造商名称、地址和联系方式。10.1.3 内胶管总外包装可采用全封闭纸箱或木箱，包装箱标志应符合GBzTI91的规定。10.2 礴内胶管运输应符合GB/T9577的规定。10.3 贮存内胶管贮存应符合GB/T9576的规定。参考文献1 GB/T9573橡胶和塑料软管及软管组合件软管尺寸和软管组合件长度测量方法2 GBl7905家用燃气燃烧器具安全管理规则3 GB55009-2021燃气工程项目规范
