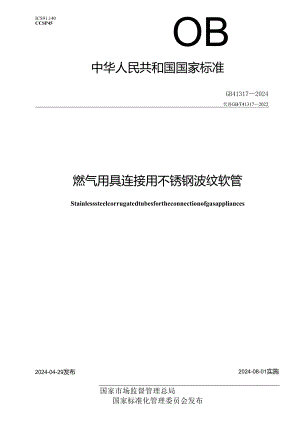

ICS91.140CCSP45OB中华人民共和国国家标准GB413172024代替GBT413172022燃气用具连接用不锈钢波纹软管Stainlesssteelcorrugatedtubesfortheconnectionofgasappliances2024-04-29发布2024-08-01实施国家市场监督管理总局国家标准化管理委员会发布目次前言III1范围12规范性引用文件13术语和定义14分类、规格和型号24.1 分类24.2 规格34.3 型号35材料、外观、结构与尺寸35.1 材料35.2 外观45.3 结构与尺寸46性能要求57试验方法67.1 试验条件67.2 试验仪器设备67.3 波纹软管性能试验77.4 被覆层性能试验127.5 接头性能试验137.6 密封垫片耐燃气性试验158检验规则158.1 出厂检验158.2 型式检验179标志和安装使用说明书179.1 标志179.2 安装使用说明书1710包装、运输和贮存1810.1 包装1810.2 运输18103贮存18UlJU-A-刖百本文件按照GB/T1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件代替GB/T413172022燃气用具连接用不锈钢波纹软管，与GB/T413172022相比，除结构调整和编辑性改动外，主要技术变化如下： 更改了范围中输送介质规定（见第1章，2022年版的第1章）； 增加了分类中组合连接式接口形式（见4.1.4）; 删除了波纹软管“长度尺寸”要求（见2022年版的4.2.2）; 增加了采用密封垫片密封时接头螺纹“螺纹旋合长度不应小于4倍螺距长度”要求（见5.3.4）; 更改了“波纹软管长度极限偏差”的要求（见5.3.5,2022年版的5.3.4）;一一更改了“柔软性”中弯曲力要求（见表6,2022年版的表6）;一更改了“试验条件”中的环境温度（见7.1,2022年版的6.1）; 增加了“柔软性试验”中试验环境温度的要求（见7.3.7）;一一更改了“弯曲性试验”中弯曲次数要求（见7.3.8,2022年版的表12）; 删除了被覆层标志耐擦性的要求（见2022年版的表4）;一一更改了“耐腐蚀性试验”中盐雾时间要求（见7.5.3,2022年版的6.6.3）;一增加了标志中“制造商声明的使用年限”及波纹软管类型的要求（见9.1.1）;一一增加了包装中可追溯二维码要求及普通型波纹软管使用场景限制要求（见10.1.2）。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中华人民共和国住房和城乡建设部提出并归口。本文件及其所代替文件的历次版本发布情况为：2022年首次发布为GB/T413172022;本次为第一次修订。燃气用具连接用不锈钢波纹软管1范围本文件规定了燃气用具连接用不锈钢波纹软管的分类、规格和型号，材料、外观、结构与尺寸，性能要求，试验方法，检验规则，标志和安装使用说明书，包装、运输和贮存。本文件适用于输送介质为城镇燃气、公称尺寸不大于DN32,最大工作压力为0.01MPa,与燃气燃烧器具或燃气设备连接的不锈钢波纹软管。本文件不适用于输送介质含二甲醛的连接用不锈钢波纹软管。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GBZT191包装储运图示标志GB/T196普通螺纹基本尺寸GB/T1220不锈钢棒GB/T2828.1计数抽样检验程序第1部分：按接收质量限(AQ1.)检索的逐批检验抽样计划GB/T3280不锈钢冷轧钢板和钢带GB/T4240不锈钢丝GB/T5231加工铜及铜合金牌号和化学成分GB/T7306.155°密封管螺纹第1部分：圆柱内螺纹与圆锥外螺纹GB/T7306.2!55°密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹GB/T730755°非密封管螺纹GB/T8815电线电缆用软聚氯乙烯塑料GB/T9576橡胶和塑料软管及软管组合件选择、贮存、使用和维护指南GB/T9577橡胶和塑料软管及软管组合件标志、包装和运输规则GB/T10125人造气氛腐蚀试验盐雾试验GB/T13657双酚-A型环氧树脂GB/T15065电线电缆用黑色聚乙烯塑料GB/T23658仰性体密封圈输送气体燃料和燃类液体的管道和配件用密封圈的材料要求3术语和定义下列术语和定义适用于本文件。燃气用具睡用不锈钢波纹软管stainlesssteelrrugatedtubesfortheconnectionofgasappliances两端带有连接接头，有固定长度的、带有被覆层的不锈钢波纹软管。法iW“瀚软甲。3.2管坯tubularblank供制造波纹管的有纵焊缝或无缝的不锈钢管材。3.3波纹管corrugatedtube母线呈波纹状的管状壳体。3.4被覆层protectingcoat用于保护不锈钢波纹管的包覆层。4分类、规格和型号4.1 分类4.1.1 波纹软管按连接特性分为：a）普通型波纹软管：仅用于连接燃气管道与固定式燃气燃烧器具或燃气设备，代号为R1.B;b）超柔型波纹软管：可用于连接燃气管道或瓶装液化石油气调压器与燃气燃烧器具或燃气设备，代号为CR1.B。4.1.2 波纹软管按用途分为：a）燃气表连接用波纹软管：代号为B;b）除燃气表外的燃气燃烧器具或燃气设备连接用波纹软管：代号为A。4.1.3 波纹软管按波纹形状分为：a）螺旋形波纹管：波纹呈螺旋状，代号为1.;b）环形波纹管：波纹呈闭合圆环状，代号为H。4.2 .4波纹软管按两端接头连接形式分为：a）螺纹连接式波纹软管，两端接头为螺纹连接的波纹软管，代号为S,示例见图1;标引序号和符号说明：1螺纹连接接头；2一波纹软管；3一波纹软管螺头;4密封垫片；1.-波纹软管长度。图1螺纹连接式波纹软管连接示意图b）组合连接式波纹软管，一端接头为插入连接，另一端接头为螺纹连接的组合连接式的波纹软管，代号为CS,CS软管仅用于连接燃气管道与固定式燃气燃烧器具或燃气设备，示例见图2。标引序号和符号说明：1胶管连接接头：2波纹软管插入端接头;3波纹软管；4螺纹连接接头；1.一波纹软管长度。图2组合连接式波纹软管连接示意图4.3 规格波纹软管按公称尺寸分为DNl0、DNl5、DN20、DN25、DN32。4.4 型号波纹软管型号按如下规则编制：-Xl一长度（单位为mm时的数值）=公称尺寸（DN）接头连接形式代号（S、CS）二波纹形状代号（1.、H）I=用途代号（A、B）I品连接特性代号（R1.B或CR1.B）示例：公称尺寸为DN15,两端为螺纹连接且长度为50Omm的螺旋形波纹燃气表连接用普通型波纹软管，型号标记为：R1.B-B1.-S-15×5005材料、外观、结构与尺寸1.1 材料波纹软管材料应符合表1规定或采用同等性能及以上的其他材料。«1波纹软管材料名称材料代号或牌号执行标准波纹管S30408.530403、S31608、S31603GB/T3280接头530408、S30403、S31608、S31603GB/T1220HPb59-lGB/T5231密封垫片丁睛橡胶（NBR）GB/T23658表1波纹软管材料（续）名称材料代号或牌号执行标准被覆层软质聚氯乙烯（PVC）GB/T8815聚乙烯（PE）GB/T15065不锈钢丝(S30408、S30403.S31608.S31603)GB/T4240双酚-A型环氧树脂GB/T136571.2 外观5. 2.1接头的内外表面不应有裂纹、砂眼。6. 2.2密封垫片外观应规则，无裂纹、无飞边。7. 2.3波纹软管被覆层应为黄色，表面不应有伤痕、色斑和裂纹。5.3结构与尺寸5.3.1被覆层应对波纹软管的波纹部分全部包覆。5.3.2管坯的壁厚满足下列要求：a）普通型波纹软管管坯的壁厚不应小于0.20mm;b）超柔型波纹软管管坏的壁厚不应小于012mm。5.3.3接头的壁厚满足下列要求：a）当原材料为铅黄铜时，接头的壁厚不应小于1.5mm;b）当原材料为不锈钢时，接头的壁厚不应小于1.0mm。5.3.4接头螺纹满足下列要求：a）当采用密封垫片密封时，接头螺纹应符合GB/T7307或GB/T196中的规定，螺纹旋合长度不应小于4倍螺距长度；b）当采用螺纹密封时，接头螺纹应符合GB/T7306.1或GB/T7306.2中的规定。5.3.5波纹软管长度极限偏差应符合表2规定，且总长度不应超过2000mm。«2波纹软管长度极限偏差单位为亳米波纹软管长度1.1.<20002000极限偏差A1.+4000-405.3.6波纹软管最小内径应符合表3规定。表3波纹软管最小内径单位为亳米公称尺寸DNlODN15DN20DN25DN32最小内径9.5141923306性能要求波纹软管应符合表4规定的性能要求。表4性能要求序号项目要求1波纹软管气密性试验后，波纹软管泄漏量不应大于10m1./h2耐压性试验后，波纹软管不应有渗漏及零件损坏现象，但波纹允许延伸3流量试验后，波纹软管流量不应低于表5的规定4抗拉性试验后，波纹软管两端接头应无脱落，波纹管应无破裂，且波纹软管气密性应满足要求5耐热性试验后，波纹软管气密性应满足要求6扭曲性试验后，被覆层应无裂纹，波纹管应无裸露和破裂，且波纹软管气密性应满足要求7柔软性试验后，波纹软管最大弯曲力应符合表6的规定8弯曲性试验后，被覆层应无裂纹，波纹管应无裸露和破裂，且波纹软管气密性应满足要求9耐冲击性试验后，波纹管应无破裂，且波纹软管气密性应满足要求10拉伸变形性该试验仅适用于超柔型波纹软管。在规定拉力下波纹软管变形长度不应大于原管长度的10%,释放拉力后，波纹软管的变形长度不应大于原管长度的跳,且波纹软管气密性应满足要求11摆动弯曲性该试验仅适用于超柔型波纹软管。试验后，被覆层应无裂纹，波纹管应无裸露和破裂，且波纹软管气密性应满足要求12抗扭转性该试验仅适用于超柔型波纹软管。试验后，被覆层应无裂纹，波纹管应无裸露和破裂，且波纹软管气密性应满足要求13耐应力腐蚀性试验后，波纹管应无裂纹，且波纹软管气密性应满足要求14被覆层阻燃性试验后，波纹软管被覆层持续燃烧时间不应超过5s15耐冷热变化性试验后，波纹软管被覆层应无裂纹及其他异常现象16耐液体性试验后，波纹软管被覆层不应出现裂纹17接头耐冲击性试验后，波纹软管接头应无破损、松动及影响使用的变形，且软管气密性应满足要求18耐安装强度试验后，波纹软管接头应无破损现象，且波纹软管气密性应满足要求19耐腐蚀性试验后，不锈钢或电镀及其他表面处理的接头应无生锈、裂纹及其他有害的缺陷：铜接头应无裂纹及其他有害的缺陷20插入式接头耐拉性试验后，股管连接接头不应拔出和脱落，且波纹软管气密性应满足要求21密封垫片耐燃气性试验后，波纹软管密封垫片应无脆化、软化及体枳增大现象，且质量变化率不应超过±10%*5波纹软管流单位为立方米每小时公称尺寸DNlODN15DN20DN25DN32流量*0.951.604.158.3014.50基准状态(15CJO1.325kPa)下的流量。表6波纹软管柔软性为牛公称尺寸DNlODNl5DN20DN25DN32超柔型波纹软管普通型波纹软管弯曲力<12<15<49<78<1087试验方法7.1 试验条件实验室的环境温度应为20土157.2 试验仪器设备试验仪器设备应符合表7规定或采用同等及以上准确度等级的试验仪器。表7试验仪器设备序号检验项目试验仪器设备名称规格或范围准确度等级或分度值1温度环境温度玻璃温度计04C'50C0.2C数字温度计0'i5o0.5C2压力大气压力动槽式水银气压计定槽式水银气压计盒式气压计81kPa107kPa0.1kPa气体压力压力计0kPa50kPa0.1kPa差压表0Pa-250Pa1Pa耐压性水压表0MPa-1.6MPa1.6级3尺寸波纹软管内径游标卡尺0mm15011m0.02mm波纹软管长度钢卷尺0m3m1mm螺纹量规Gl/2、G3/4、GGGI4、M18×1.5.M30X2、R1/2等B级E级（±2%）4气密性气体检漏仪0.01m1./min5流量气体流量计0n?/h20m3/h1.5级6时间秒表0.1s表7试验仪器设备(续)序号检验项目试验仪器设备名称规格或范围准确度等级或分度值7力拉伸性能拉力试验机0kN5kN2级（±2%）柔软性测力计0N200N1N8耐温性高低温试验箱-40C150,C1C9耐安装性扭力扳手0Nm150Nm+1%10耐燃气性天平0g30g1mg7.3 波纹软管性能试验7.3.1 气密性试验将波纹软管试样的一端堵住，从另一端通入压力为0.02MPa的空气，使用气体检漏仪测量泄漏量，确认检验结果是否符合表4中序号1的规定。7.3.2 耐压性试验将波纹软管试样平直放置，一端安装带有排气阀的堵头，另一端和试压泵出口管连接，将水注入管内，排尽空气，关闭排气阀，缓慢增加压力至08MPa。保压Imin后，确认检验结果是否符合表4中序号2的规定。7.3.3 SES½按图3所示，在波纹软管试样入口侧通入压力为0.002MPa的空气，通过调节阀调整流量使波纹软管前后压差为公式(1)计算值，将此状态下流量折算成基准状态下的流量，即为波纹软管流量，检查波纹软管流量是否不低于表4中序号3的规定。式中：P波纹软管入口侧与出口侧压力差，单位为帕(Pa);1波纹软管实测长度，单位为亳米(mm);D取压管的公称尺寸，单位为亳米(mm)。a)单位为亳米b）流量试验取压管示意图标引序号和符号说明：1进口调压器；2温度计；3流量计：4进口压力表；5出口压力表；6差压表；7波纹软管试样；8调节阀；a4个直径为1.5mm的孔。注：D=dl.ld,d为波纹软管接头的公称尺寸。图3流试验示意图（续）7.3.4抗拉性试验将不短于300mm长的波纹软管试样两端连接接头与拉力试验装置相连接。在通入压力为0.02MPa的空气状态下逐渐拉伸至表8规定的拉伸负荷，保持拉伸负荷5min后，按7.3.1规定进行气密性试验，确认检验结果是否符合表4中序号4的规定。*8拉伸负荷单位为千牛公称尺寸DNlODN15DN20DN25DN32拉伸负荷1.61.82.73.77.3.5耐热性试验符波纹软管试样放置在120°C±2°C的恒温箱内30min后取出，冷却至室温后，按7.3.1规定进行气密性试验，确认检验结果是否符合表4中序号5的规定。7.3.6扭曲性试验按图4所示，取表9规定长度的波纹软管试样在通入压力为0.02MPa的空气状态下，将波纹软管试样一端固定于试验装置上端，另一端与试验装置下端可旋转手柄相连接并挂载表10规定的质量，转动可旋转手柄，使软管绕轴线由A-B-A、A-C-A扭曲，此为二次90°扭曲，以5次min的扭转速度扭曲10次后，按7.3.1规定进行气密性试验，确认检验结果是否符合表4中序号6的规定。*9扭曲性试验试样长度单位为亳米公称尺寸DNlODN15DN20DN25DN32长度50010001500«10扭曲性试验挂载质单位为千克公称尺寸DNlODN15DN20DN25DN32质量8.011.016.021.026.0标引序号和符号说明：1 波纹软管试样;2 悬挂负载；1.试样长度；G破码；A、B、C一扭曲方向。图4扭曲性试赛图7.3.7柔软性试验在试验环境温度为20°C±5C下，按图5所示，在距离接头150mm处固定波纹软管试样，然后对该波纹软管接头施加弯曲力，使波纹软管围绕并贴合直径为60mm的芯棒弯曲90°,检查弯曲过程中所施加的最大弯曲力是否符合表4中序号7的规定。单位为亳米标引序号说明：1波纹软管试样;2弯曲方向：3，8裤。图5柔软性试腕图7.3.8弯曲性试验按图6所示，将波纹软管试样固定一端，在通入压力为0.02MPa的空气状态下，在距离固定端不小于50mm处使波纹软管试样围绕并贴合表11规定直径的芯棒由A-B-A、A-C-A弯曲，此为二次180°弯曲，以5次min的速度匀速弯曲，普通型波纹软管弯曲次数为30次，超柔型波纹软管弯曲次数为200次，确认检验结果是否符合表4中序号8的规定。表11甯曲用芯棒直径单位为毫米公称尺寸DNlODN15DN20DN25DN32超柔型波纹软管普通型波纹软管芯棒直径3040506080100标引序号和符号说明：1 芯棒：2 波纹软管试样;A、B、C弯曲方向。图6弯曲性试验图7.3.9 耐冲击性试验将通入压力为0.02MPa的空气状态下的波纹软管试样平直放置于坚硬的平面上，在距离平面1m处用引导装置落下2kg的钢球垂直作用于波纹软管试样径向最高点，按7.3.1规定进行气密性试验，确认检验结果是否符合表4中序号9的规定。7.3.10 拉伸变形性试验将不短于300mm的波纹软管试样两端连接接头与拉力试验装置相连接，在通入压力为0.02MPa的空气状态下，拉力试验装置以（100±5）mm/min的速度拉伸波纹软管试样至100ON并保持5min,检查试验过程中及释放拉力后波纹软管试样变形长度。然后按7.3.1规定进行气密性试验，确认检验结果是否符合表4中序号10的规定。7.3.11 摆动弯曲性试驶按图7所示进行摆动弯曲性试验。将1m长波纹软管试样的一端固定在摆动臂上，另一端悬挂5kg负载，在通入压力为0.02MPa的空气状态下，摆动臂从中间位置摆动到+30°,返回中间位置再摆动到一30°,然后再回到中间位置，以上为一次循环，以30次循环min的摆动速度摆动100Oo次循环后，并按7.3.1规定进行气密性试验，确认检验结果是否符合表4中序号11的规定。单位为毫米标引序号和符号说明：1 摆动愣；2 位于弯曲轴的支点；3 上部弯曲芯轴；4下部弯曲芯轴；A一摆动弯曲固定点；a软管外部直径2,包括其被覆层。图7摆动弯曲性试验图7.3.12抗扭转性试验按图8所示进行抗扭转性试验。将Im长波纹软管试样的端固定在垂直位置，另一端固定在水平旋转装置上，在通入压力为0.02MPa的空气状态下，旋转装置从中间位置旋转到+90。，返回中间位置再到一90°,然后再回到中间位置，以上为一次循环，以30次循环min的速度转动100Oo次循环后，按7.3.1规定进行气密性试验，确认检验结果是否符合表4中序号12的规定。单位为毫米标引序号说明1固定到垂直位置上的一端；2一波纹软管试样；3固定到水平旋转装置上的端;4旋转方向。图8抗扭转性试验图7.3.13耐应力腐蚀性试验剥离波纹软管试样被覆层并封闭两端，按表11所规定的弯曲用芯棒将波纹软管试样弯曲180。，然后浸泡在质量分数为20%氯化钠、1%亚硝酸钠和79S蒸馀水配制的溶液中，加热溶液至沸腾回流14h后取出试样，再按表11所规定的弯曲用芯棒反向弯曲试样180。后，按7.3.1规定进行气密性试验，确认检验结果是否符合表4中序号13的规定。7.4被覆层性能试验7.4.1阻燃性试验按图9所示，使用火口内径为IOmm的本生灯，使火焰长度达到40mm,将带有被覆层的波纹软管试样水平放置在距内焰上端约Iomm的外焰中，保持5s后熄灭本生灯，测量波纹软管试样持续燃烧的时间，取3个波纹软管试样的持续燃烧时间的算术平均值作为波纹软管的持续燃烧时间，检查测试结果是否符合表4中序号14的规定。标引序号说明：1 本生灯；2 内焰：3 外焰；4 波纹软管试样;5 燃气。图9阻燃性试验图1.4.2 耐冷热变化性试验按表11所规定的弯曲用芯棒将波纹软管试样弯曲180°,在70环境下保持2h后再到20C环境下保持30min,之后在一15°C（被覆层材料为PVC）或一40（被覆层材料为PE）环境下保持2h,再回到20°C环境下保持30min。以上为1个循环周期，反复5个循环周期后，确认检验结果是否符合表4中序号15的规定。1.4.3 耐液体性试验将5根带有被覆层的波纹软管试样按表11所规定的弯曲用芯棒将试样弯曲180。，然后分别用表12规定的试验条件进行浸泡，浸泡时，在两端安装阻止塞以防止浸泡液进入试样内部，试验后确认检验结果是否符合表4中序号16的规定。表12耐液体试验条件试样编号试验项目浸泡液浸泡温度/aC浸泡时间1耐洗涤剂质量分数为2%的n-十二烷基苯磺酸钠水溶液25+524h2耐高温食用油纯大豆油155±510s3耐食用油纯大豆油25±524h4耐食醋质量分数为饯的醋酸水溶液25±524h5耐肥皂液质量分数为2%的十二烷基硫酸钠水溶液25±524b2 .5接头性能试验7 .5.1耐冲击性试验按图10所示，将波纹软管试样两端接头按其结构紧固，按表13规定的冲击功和公式（2）确定相关试验后按7.3.1规定进行气密性试验，确认(2)试验参数，然后施加表13规定的冲击功，冲击接头中心位置,检验结果是否符合表4中序号17的规定。E=M1.g(1YoSa)式中：E冲击功，单位为焦耳(J);M重锤质量，单位为千克(kg);1.重锤回转轴中心到重心的距离，单位为米(m);g重力加速度，单位为米每二次方秒(m/s2)；重锤上扬角度。标引序号和符号说明：1重锤；1.重锤回转轴中心到重心的距离;重锤上扬角度。图10耐冲击性试唆图表13冲击功单位为焦耳公称尺寸DNlODN15DN20DN25DN32冲击功E13.521.07.5.2耐安装强度试验将波纹软管试样接头按表14规定的耐安装力矩安装，检查波纹软管接头有无破损(密封垫片的破损可以忽略不计)，按7.3.1规定进行气密性试验，确认检验结果是否符合表4中序号】8的规定。«14耐安装力矩单位为牛米公称尺寸DNlODN15DN20DN25DN32耐安装力矩4460827.5.3 耐腐蚀性试验按下列要求进行试验：a）对于不锈钢、电镀及其他表面处理的接头，按GB/T10125的规定进行中性盐雾试验，试验周期为48h,试验后确认检验结果是否符合表4中序号19的规定；b）对于铜接头，将其悬挂在含有25Om1.氨水（质量分数为28%）和250m1.蒸储水的密封容器内（容积为181.）,铜接头不应与溶液接触，在室温下氨熏试验2h后，确认检验结果是否符合表4中序号19的规定。7.5.4 插入式接头耐拉性试验波纹软管试样的插入端安装胶管连接接头，将安装完毕的软管试样两端与拉力试验装置相连，通入0.02MPa的空气后逐渐拉伸至500N,保持拉力5min后确认检验结果是否符合表4中序号20的规定。7.6密封垫片耐燃气性试验按下列步骤进行试验：a）将3个密封垫片试样分别称重；b）再将其浸泡在质量分数为98%的正戊烷（输送介质为天然气和液化石油气的波纹软管）或液体B（输送介质为人工煤气的波纹软管）中，持续（72±2）h;注：液体B为7厢体积分数）三甲基戊烷（异辛烷）与3端（体积分数）甲苯的混合液。c）拿出擦拭干净，在空气中放置24h后称重；d）计算3个密封垫片试验前后质量变化率，并取其平均值；e）检查平均值是否符合表4中序号21的规定。8检验规则8.1 出厂检验8.1.1 一般要求出厂检验可分为逐件检验和抽样检验，逐件检验是生产全过程中对产品的检验：抽样检验是产品进入成品库前或交货时进行的检验。8.1.2 逐件检验8.1.2.1逐件检验应在生产线上进行，检验项目按表15执行。表15检验项目序号检验项目出厂检验型式检验要求条款号试验方法/条款号逐件检验抽样检验材料*75.1检查相关文件”2外观7775.2目视检查表15检验项目（续）序号检验项目出厂检验型式检验要求条款号试验方法/条款号逐件检验抽样检验3结构与尺寸被覆层5.3.1目视检查4接头螺纹5.3.4常规器具测量5长度5.3.5常规器具测量6最小内径5.3.6常规器具测量7波纹软管气密性表4中序号17.3.18耐压性表4中序号27.3.29流量表4中序号37.3.310抗拉性J表4中序号47.3.411耐热性7表4中序号57.3.512扭曲性表仲序号67.3.613柔软性7表4中序号77.3.714弯曲性表4中序号87.3.815耐冲击性一7表4中序号97.3.916拉伸变形性表4中序号107.3.1017摆动弯曲性7表4中序号117.3.1118抗扭转性表4中序号127.3.1219耐应力腐蚀性一7表4中序号137.3.1320被覆层阻燃性表4中序号147.4.121耐冷热变化性一一7表4中序号157.4.222耐液体性-表4中序号167.4.323接头耐冲击性-表4中序号177.5.124耐安装强度7表4中序号187.5.225耐腐蚀性表4中序号197.5.326插入式接头耐拉性表4中序号207.5.427密封垫片耐燃气性表4中序号217.628标志和安装说明书第9章目视检查29包装10.1.k10.1.2目视检查注：“J”为需要检验项目；“一”为不需要项目。材料项可通过检查材料质量证明文件完成，如有异义，可对材料进行理化或光谱分析。8.1.2.2检验项目全部符合要求时，判定为合格。8.1.3抽样检验8.1.3.1抽样检验应逐批进行抽样，检验批应由同种材料、同一工艺生产、同一规格型号的产品组成，批量为一次交货数量。8.1.3.2抽样方案按GB/T2828.1的规定确定。8.1.3.3检验项目按表15执行，全部项目符合要求时，判定为合格。8.2型式检验8.2.1 检验条件有下列情况之一时，应进行型式检验：a）新产品或转厂生产的老产品鉴定定型，投入批量生产时；b）正式生产后，产品在材料、工艺、结构等方面有较大改变足以影响产品性能时；c）停产1年以上恢复生产时；d）出厂检验结果与上次型式检验结果有较大差异时。8.2.2 检验项目检验项目按表15执行。8.2.3 判定规则检验项目全部符合要求时，判定为合格。9标志和安装使用说明书9.1标志9.1.1 被覆层和接头上的标志应清晰、可辨，且标志信息符合下列规定。a）被覆层上应至少标识：1）制造商名称和商标；2）型号；3）本文件编号；4）产品名称（普通型燃气用具连接用不锈钢波纹软管或超柔型燃气用具连接用不锈钢波纹软管）；5）波纹管不锈钢材料代号或牌号；6）生产批号（含日期）或生产日期；7）制造商声明的使用年限。b）接头上应标识制造商商标、材料代号或牌号及连接尺寸（如Gl/2、99.5等）。其中a）中制造商声明的使用年限不应低于8年。注：使年限的起始计算时间为声明的生产日期。9.1.2波纹软管被覆层上的标志信息的完整性符合下列规定：a）长度不超过Im的波纹软管，管体被覆层上应有完整的9.1.1a）规定的标志信息；b）长度Im以上的波纹软管，管体两端的被覆层上应分别有完整的9.1.1a）规定的标志信息。9.2安装使用说明书波纹软管安装使用说明书中应包括本文件编号、软管结构、使用条件、紧固件的使用方法、安装要求以及注意事项相关内容。10包装、运输和贮存10.1跳10.1.1每套波纹软管应分别包装（单件包装）。10.1.2波纹软管单件包装满足下列要求：a）附有合格证和安装使用说明书；b）包装袋上应标明制造商名称、生产地址、产品名称、注册商标或企业标记，普通型燃气用具连接用不锈钢波纹软管应标明严禁用于连接瓶装液化石油气调压器、可移动式燃气燃烧器具或燃烧设备；c）包装内应有产品可追溯的二维码，其内容至少应包含产品名称、产品型号、生产批号、制造商名称、地址和联系方式。10.1.3每套波纹软管应保证包装产品之间不发生碰撞。外包装可采用全封闭纸箱或木箱，包装箱的标志应符合GBm91中的规定。10.2 运输波纹软管的运输应符合GB/T9577中的规定。10.3 贮存波纹软管的贮存应符合GB/T9576中的规定。
