GB14102.1-2024防火卷帘第1部分：通用技术条件.docx

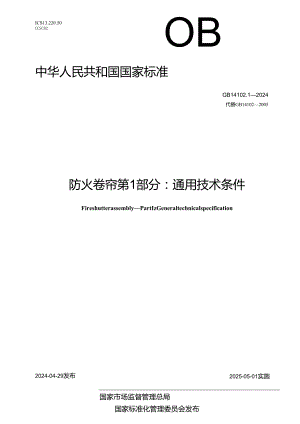

ICS13.220.50CCSC82OB中华人民共和国国家标准GB14102.12024代替GB141022005防火卷帘第1部分：通用技术条件FireshutterassemblyPartIzGeneraltechnicalspecification2025-05-01实施2024-04-29发布国家市场监督管理总局国家标准化管理委员会发布前言III引言N1范围12规范性引用文件13术语和定义14分类34.1 结构示意图34.2 分类和代号34.3 规格44.4 型号45技术要求55.1 外观55.2 主要材料性能55.3 主要零部件性能55.4 装配质量75.5 启、闭运行性能85.6 耐风压性能95.7 防烟性能95.8 耐火性能106试验方法106.1 外观106.2 主要材料性能106.3 主要零部件性能106.4 装配质量136.5 启、闭运行性能146.6 耐风压性能166.7 防烟性能186.8 耐火性能207检验规则207.1 检验分类207.2 出厂检验207.3 型式检验218标志、包装、运输和贮存228.1 标志228.2 包装228.3 运输228.4 贮存22附录A（资料性）材料及尺寸偏差23A.1一般要求23A.2材料23A.3尺寸偏差23参考文献25IIUlJU-A-刖百本文件按照GB/T1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件是GB14102防火卷帘的第1部分。GB14102已经发布了以下部分：第1部分：通用技术条件； 第2部分：防火卷帘用卷门机；一一第3部分：防火卷帘控制器。本文件代替GB141022005防火卷帘，与GBl41022005相比，除结构调整和编辑性改动外，主要技术变化如下： 更改了“钢质防火卷帘”的定义，增加了“无机防火卷帘”“帘面”“帘板隔热防火卷帘和非隔热防火卷帘”等术语及其定义（见第3章，2005版的第3章）；一删除了产品分类中侧向卷和水平卷类别，耐火性能分类由9类简化为2类6级（见4.2,2005版的第5章）；一一更改了防火卷帘规格的表示方法（见4.3,2005版的4.4）; 更改了主要材料性能要求（见5.2,2005版的6.2）; 删除了有关特级防火卷帘和无机纤维复合帘面的特定要求内容（见2005版的3.3、4.2、5.4、6.3.3、7.3.3）; 更改了防火卷帘主要零部件性能要求和试验方法（见5.3、6.3,2005版的6.3、7.3）; 增加了装配质量要求和试验方法（见5.4、6.4）; 更改了依自重下降运行性能、两步关闭运行性能、耐风压性能要求和试验方法，增加了反复启、闭运行性能要求和试验方法（见5.5、5.6、6.5、6.6,2005版的6.4.5、6.4.6、6.4.1、7.4.5、7.4.6、7.4.1）; 增加了耐火性能试验中有关试件安装和试验程序的规定（见6.8.1、6.8.2）;更改了检验规则（见第7章，2005版的第8章）。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中华人民共和国应急管理部提出并归口。本文件及其所代替文件的历次版本发布情况为：1993年首次发布为GB141021993,2005年第一次修订；本次为第二次修订。防火卷帘是具有一定耐火性能的卷帘门组件，建筑中主要用于分隔相邻的防火分区。防火卷帘具有启闭功能，使得防火分区的划分更加灵活，是建筑防火分隔系统的重要组成部分。GB14102防火卷帘是指导我国防火卷帘产品生产、检验和使用的基础标准，由3个部分构成。一第1部分：通用技术条件。目的在于规范防火卷帘产品的通用技术要求，提高产品的质量。一第2部分：防火卷帘用卷门机。目的在于规范防火卷帘用卷门机的技术要求，提高产品的驱动可靠性。一第3部分：防火卷帘控制器。目的在于规范防火卷帘控制器的技术要求，提高产品的控制可靠性.我国于1993年第一次发布GB14102,主要针对钢质防火卷帘产品，2005年进行第一次修订，增加了无机复合纤维卷帘和特级防火卷帘的相关内容。为了增强防火卷帘产品的整体可靠性和本文件的适用性，本次修订后，GB14102由原来的整体标准变为分部分标准，第1部分针对防火卷帘的通用技术条件，第2部分针对防火卷帘的主要部件防火卷帘用卷门机，第3部分针对防火卷帘的主要部件防火卷帘控制器。IN防火卷帘第1部分：通用技术条件1范围本文件界定了防火卷帘的术语和定义，规定了分类、技术要求、检验规则、标志、包装、运输和贮存，描述了对应的试验方法。本文件适用于工业与民用建筑中使用的防火卷帘产品的设计、制造和检验。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志GB/T708冷轧钢板和钢带的尺寸、外形、重量及允许偏差GB/T709热轧钢板和钢带的尺寸、外形、重量及允许偏差GB/T30032017耐火纤维及制品GB/T3923.1纺织品织物拉伸性能第1部分：断裂强力和断裂伸长率的测定（条样法）GB/T5907.5消防词汇第5部分：消防产品GB/T7633门和卷帘的耐火试验方法GB/T8162结构用无缝钢管GB/T8358钢丝绳破断拉力测定方法GB8624-2012建筑材料及制品燃烧性能分级GB/T9914.3增强制品试验方法第3部分：单位面积质量的测定GB/T9969工业产品使用说明书总则GB/T13793直缝电焊钢管GB14102.2防火卷帘第2部分：防火卷帘用卷门机GB14102.3防火卷帘第3部分：防火卷帘控制器GB16807防火膨胀密封件GB/T20285-2006材料产烟毒性危险分级GB50877防火卷帘、防火门、防火窗施工及验收规范3术语和定义GB/T30032017、GB/T5907.5、GB/T7633和GB50877界定的以及下列术语和定义适用于本文件。3.1防火卷帘fireshutter<ssembly由卷轴、导轨、座板、门楣、箱体、帘面及防火卷帘用卷门机（简称卷门机）、防火卷帘控制器（简称控制器）等部件组成，具有一定耐火性能的卷帘门组件。来源：GB/T5907.52015,2.14.4.1,有修改3.2钢质防火卷帘firesteelshutterassembly帘面采用钢质材料为主材的防火卷帘。来源：GB/T5907.52015,2.14.4.2,有修改3.3无机防火卷帘fireinorganicshutterassembly帘面采用不燃性无机材料为主材的防火卷帘。3.4隔热防火卷帘（A类）insulatedfireshutterassembly（typcA）在规定时间内，能同时满足耐火隔热性和耐火完整性要求的防火卷帘。来源:GB/T5907.52015,2.14.4.33.5非隔热防火卷帘（C类）un-insulatedfireshutterassembly（typeC）在规定时间内，能满足耐火完整性要求的防火卷帘。来源：GB/T5907.52015,2.14.4.43.6帘板shatterslat由单一材料成型或由多层材料复合成型制作，具有一定刚度，用于装配成帘面的部件。3.7帘面shuttercurtain由多个帘板串（连）接装配制成，或由无机材料制成，可沿防火卷帘的导轨延伸方向进行启、闭运行的防火卷帘部件。3.8上限位uplimitation防火卷帘帘面上升开启到所设定的最大开启位置时，座板底面所处的位置。3.9下限位downlimitation防火卷帘帘面下降关闭到所设定的防火分隔工作位置时，座板底面所处的位置。3.10防火卷帘用卷门机motorforfireshutterassembly与防火卷帘控制器配套使用，能驱动防火卷帘帘面完成开启、定位、关闭功能的动力装置。注：防火卷帘用卷门机一般由电动机、温控释放装置、限位总成、变速箱总成、制动与手射作总成以及电气总成等来源：GB/T5907.52015,2.14.4.5,有修改3.11温控释放装thermalreleasemechanismwithtemperaturesensingelement与防火卷帘用卷门机的制动与手动操作总成中的离合释放拉杆连接，通过其自带的感温元件动作，可联动解除卷门机制动的机械装置。注：温控释放装置是防火卷帘用卷门机的关键部件，在建筑发生火灾并断电的紧急情况下，当其环境温度达到所规定的公称动作温度（70）时，感温元件受热动作，联动离合释放拉杆，使防火卷布用卷门机的制动部件与传动机构分离，解除物J,防火卷帘帘面将依自重下降并封闭防火（隔）墙开口，防止火灾蔓延。有关湖僻放装置的性能要求，见GB14102.2«4分类4.1结构示意图防火卷帘的结构示意图见图1。9手动拉链;标引序号(符号)说明:1帘面；2座板；3导轨；4一一支座(端板)；5 卷轴；6 箱体：7 卷门机;8门楣；10控制器：11一一温控释放装置(感温元件部分)；12帘面导向装置；13链条、链轮及轴套等；1.帘面导向装置的间距，单位为亳米(Inm)；B同一帘面导轨的净间距，单位为毫米(mm);H防火卷帘最大开口净高度，单位为亳米(mm)。图1防火看审组成结构示意图4.2分类和代号4.2.1名称代号防火卷帘按帘面的主要材质命名，其名称和代号见表1。表1防火卷帘名称代号名称钢质防火卷帘无机防火卷帘代号GFJWFJ4.2.2按耐火性能分类防火卷帘按耐火性能分类和代号见表2。表2耐火性能分类和代号耐火性能分类代号耐火性能要求隔热防火卷帘（A类）A2、A2b耐火隔热性22.00h,且耐火完整性22.00hA3、A3b耐火隔热性23.00h,且耐火完整性23.00hA4、A4b耐火隔热性24.00h,且耐火完整性24.00h非隔热防火卷帘（C类）C2、C2b耐火完整性22.00hC3、C3b耐火完整性23.00hC4、C4b耐火完整性24.00h注«耐火性能“代号”中，含有小写字母“b”是指防火卷帘背向卷门机和箱体的一面受火进行耐火试验，只能安装应用于火灾危险性来自此面的应用场所：不含小写字母是指防火卷帘面向卷门机和箱体的薄弱而受火进行耐火试验，能安装应用于火灾危险性来自任意一面的场所。4.2.3按用面数分类防火卷帘按帘面数量分类和代号见表3。«3帘面数置分类和代号帘面数量单幅帘面双幅帘面代号III注：双福帘面的代号后标出两帘面同侧导轨的安装轴向中心间距，单位为亳米（mm）,用“/”号隔开。4.3规格防火卷帘的规格，用设计给定的安装洞口宽度和高度结构尺寸单位为亳米（mm）的千位和百位数字（十位数字四舍五入）顺序排列的四位数字表示。例如，防火卷帘的安装洞口结构宽度为4580三、高度为5030mm,其规格表示为4650。4.4型号防火卷帘型号编制方法见图2。-II生产者自定义内容帘面数量代号（见表3）耐火性能代号（见表2）'K格CR1.4.3）名称代号（见表1）图2防火卷布型号编制示例1：型号UGFJ3530C2babc”,表示钢质防火卷帘，安装洞口结构宽度为345Omm3540mm、高度为2960Inn304Omn,非隔热防火卷帘、耐火完整性不小于200h、背向卷门知用箱体的一面受火，单幅，生产者自定义内容为abct.示例2:型号“WFJ3560A3-11360ab",表示无机防火卷帘，安装洞口结构宽度为345Omm3540mm、高度为595Q11n6O1011n,隔热防火卷帘、耐火隔热性不小于3.00h、耐火完整性不小于3.00h、双面均可受火，双幅、两帘面同侧导轨中心间距为360，生产者自定义内容ab。5技术要求5.1 外观5.1.1 防火卷帘金属零部件表面应平整光洁、无锈蚀，不应有裂纹、压坑、毛刺、扭曲、漏焊及明显的凹凸、锤痕、划伤等缺陷；防火卷帘材料表面涂层、镀层应均匀，不应有漏涂、斑剥、锈斑等现象；无机防火卷帘的帘面应平整，不应有开裂、缺角、挖补等缺陷。5. 1.2防火卷帘产品应设置永久性标志铭牌，并应符合8.1的规定。5.2 主要材料性能5.2.1 防火卷帘主要零部件使用钢质板材的公称厚度应符合表4的规定，钢板和钢带厚度允许偏差应符合GB/T708或GB/T709的相关规定，钢管壁厚允许偏差应符合GB/T8162或GB/T13793的相关规定。表4主要零部件使用钢质板材的公称厚度单位为亳米序号零部件名称公称厚度帘板、门楣、箱体、挡板（侧扣）及防脱轨装置0.82导轨掩埋21.5外露N3.03座板单板N3.0板材折弯成型21.2支座（端板）£4.05卷轴钢管壁厚22.55.2.2无机帘面拉伸断裂强力（5Omm）不应小于100ON。5.3 主要零部件性能5.3.1 布板5.3.1.1 帘板应平直，两端应牢固装配挡板（侧扣）或其他防止相邻帘板窜动的机构。5.3.1.2帘板间应能可靠串（连）接，相邻帘板串（连）接后应转动灵活，摆动90°不应脱落，如图3所示。5.3.1.3帘板单位长度质量（重量）偏差不应大于生产者公布（设计）值的±6*。5.3.1.4钢质复合帘板的夹芯材料应采用最高使用温度分级不低于GB/T30032017表2规定105级的耐火纤维毯，填充应密实。a）单片型标弓I符号说明：h宽度，单位为毫米（mm）;s厚度，单位为亳米（mm）0图3帘板示意图5.3.2无机帘面5.3.2.1无机帘面的单位面积质量（重量）偏差不应大于生产者公布（设计）值的±6%。5.3.2.2无机帘面的整体燃烧性能应达到GB8624-2012表2规定的AI级，产烟毒性危险分级不应低于GB/T202852006表1规定的ZAl级。5.3.2.3无机帘面在一20的条件下表面层及耐火织物材料不应脆裂，且在55C的条件下不应粘连。5.3.3 酬导轨外形应平直，导槽内滑动面应光滑、平直，导轨上顶部应制成便于帘面运行的形状，边缘应设计有镶嵌防烟部件和防止帘面脱轨的结构，导轨的所有结构形状及其参数设计应确保帘面在导轨内的正常、顺畅运行。5.3.4 防蝴装置帘面两端应设置防脱轨装置。5.3.5 传动部件5.3.5.1 踊轴头和卷筒的直径、卷轴传动板和轴头支撑板的钢板厚度选用以及相关结构设计应能满足传动承载需求，轴头、轴头支撑板、卷轴传动板、钢管等部件之间的结合缝隙应采用满焊的方法焊接牢固，卷轴在正常使用时的挠度应小于卷轴长度的1/400,见图4。41卷简（钢管）;够：3轴头支撑板;4卷轴传动板;1卷轴长度。图4卷轴结构示意图5.3.5.2 传动用链条传动用链条的抗拉强度不应小于额定负载的6倍。5.3.5.3 帘面承载部件帘面承载部件（如钢丝绳）的固定端应紧固可靠，其抗拉强度不应小于实际负载的6倍。5.3.6 市面导向装5.3.6.1防火卷帘的导轨顶部之间沿帘面宽度方向应设帘面导向装置，使帘面进入导轨不与导轨端部发生刮蹭，导向装置上与帘面接触的滚动部件应固定牢靠、运行顺畅。5.3.6.2导向装置与帘面接触的滚动部件为凸轮时，凸轮间距不应大于2000mm。5.3.7 卷门机防火卷帘用卷门机性能应符合GB14102.2的规定。5.3.8 控制器防火卷帘控制器性能应符合GB14102.3的规定。5.4装配质5.4.1防火卷帘各零部件、紧固件的连接、安装应牢固可靠。5.4.2防火卷帘中传动部件之间的相互接触活动面上应按规定加适量润滑剂。5.4.3掩埋型导轨应安装嵌入建筑墙体或柱结构内部，对外露型导轨应采用不燃材料进行防火保护。5.4.4卷门机中温控释放装置感温元件部分的安装方式、位置等应满足在火灾发生时快速启动的需求，且其水平安装位置应位于防火卷帘宽度方向的中部；双面受火的防火卷帘应配用两套感温元件，分别安装在每幅帘面的对应位置。5.4.5帘板串接应紧密、牢固，卷帘运行时相邻帘板窜动量不应大于2mm。5.4.6正常使用状态下，帘面每端嵌入导轨的深度D应符合表5的规定，且应符合生产者设计要求。5.4.7具有双幅帘面的防火卷帘，其同侧导轨的安装间距与生产者设计值的偏差不应大于±IOmma表5市面嵌入导轨深度单位为亳米同一帘面导轨的净间距B帘面每端嵌入导轨深度DB3000D2503000<B4500D2604500<B6000D2706000<B7500D2757500<B9000D80注：同一帘面导轨的净间距B见图1。5.5启、闭运行性能5.5.1基本运行性能5. 5.1.1防火卷帘帘面运行至上限位或下限位时应能自动停止，重包定位偏差不应大于±20mm。5.5. 1.2操作手动控制装置（按钮盒）或接收控制信号后，帘面的电动关闭运行平均速度应为75mms300mms,关闭时间不应大于60s（不含两步关闭运行的中位延时时间，见5.5.4）。5. 5.1.3具有双幅帘面的防火卷帘，不同帘面的启、闭运行应能同步，当帘面运行至上限位停止时，不同帘面所处位置的高度差不应大于30mm。5.5.1.4帘面运行应平稳、顺畅，不应有卡滞、脱轨、碰撞或冲击以及明显倾斜现象。1.1.2 依自重下降运行性能防火卷帘在下述任一条件下应具有依自重下降关闭运行功能，帘面运行应平稳、顺畅，平均下降速度不应大于160mms,关闭时间不应大于60S（不含两步关闭运行的中位延时时间，见5.5.4）:a）外接主电源断电，自动转换至备用电源，控制器接收到火灾报警信号或控制信号解除卷门机制动；b）手动操作卷门机的离合释放拉杆，解除卷门机制动；c）卷门机的温控释放装置在公称动作温度下动作，机械联动离合释放拉杆，解除卷门机制动。1.1.3 反复启、闭运行性能在正常使用环境条件下，防火卷帘以电动方式从完全关闭状态（下限位）至完全开启状态（上限位），再到全关闭状态（下限位）为一次启、闭运行。在卷门机规定的运行时间间隔条件下，防火卷帘应能满足900次反复开启、关闭运行试验，且应符合下述规定：a）反复启、闭试验过程中，防火卷帘运行应平稳、顺畅，无脱轨和明显倾斜现象，且帘面应无断裂、明显破损、孔洞等损坏现象；b）反复启、闭试验后，防火卷帘性能应符合5.5.1、5.5.2、5.7.1.l的规定，具有两步关闭运行性能的还应符合5.5.4的规定。1.1.4 两步关闭运行性能采用疏散通道型控制器的防火卷帘应符合下述规定：a）正常电源工作状态下，接收到控制信号后防火卷帘帘面自动关闭运行至中位（距地面1800mm±20mm）处停止；延时至设定时间（一般5s60S）后，自动控制帘面继续关闭运行至下限位停止；b）正常电源工作状态下，接收到第一次火灾报警信号或控制信号，自动控制防火卷帘帘面关闭运行至中位（距地面1800mm±20mm）处停止；接到第二次火灾报警信号或控制信号，自动控制帘面继续运行至下限位停止。5.6 耐风压性能防火卷帘在模拟784Pa的风压强度作用下，其性能应符合表6的规定。表6耐风压性能要求防火卷帘的窗面结构形式试验样品性能要求帘板串接的帘面见6.6.2.1a）帘板不准许从导轨中脱出；b）帘板挠度不应大于B/65;c）帘板、导轨不应出现弯折、扭曲等影响使用的变形无机帘面见6.6.2.2a）帘面不准许从导乳中脱出：b）帘面、帘面与防脱轨装置的连接应无损坏；c）导轨、防脱轨装置等不应出现弯折、扭曲等影响使用的变形注：B为同一帘面导轨的净间距（见图D,单位为亳米（mm）O5.7 防烟性能5.7.1 防烟部件5.7. 1.1防火卷帘的导轨、门楣内应设置防烟部件，如图5、图6所示，防烟部件应与帘面紧密贴合、无明显缝隙。标引序号说明：1 导轨;2 帘面；3防烟部件。图5导轨防烟部件示意图标引序号说明：1帘面；2一防烟牛；3导轨；41'Jffio图6门楣防烟部件示意图5.7.1.2防烟部件性能应符合GB16807的规定。5.7.2市面漏烟防火卷帘的帘面两侧差压为20Pa时，其标准状态下(20C、101325Pa)的漏烟量不应大于12m3(m2h)o5.8耐火性能防火卷帘的耐火性能应符合表2的规定。6试验方法6.1 外观在正常的自然光线条件下，采用目测观察及手触摸相结合的方法进行检验。6.2 主要材料性能6.2.1采用千分尺或游标卡尺等仪器测量表4规定的钢质材料厚度，每种零部件的钢质材料中随机测量三个位置，取平均值，对照图纸设计值计算材料厚度偏差。6.2.2无机帘面材料断裂强力(50mm)按GB/T3923.1的规定进行测定。6.3主要零部件性能6.3.1 帘板6.3.1.1 在正常的自然光线条件下，采用手试、目测相结合的方法，检查帘板的平直性、两端挡板(侧扣)或防窜动机构的安装情况。6. 3.1.2抽取任意两个串接在一起的帘板，固定其中一个帘板，转动另一帘板达到90°(见图3),观察并记录帘板的转动情况。6.3.1.3帘板单位长度质量偏差按下述步骤进行测定：a)在防火卷帘试样上随机抽取3个帘板作为试件；b)采用电子秤称量每个帘板的质量G;c)采用钢卷尺测量每个帘板的长度1.;d)按公式(1)计算每个帘板的单位长度质量p1.,结果取整数；P1.i=G;/1.式中：G;帘板质量，单位为克(g);1.,帘板长度，单位为米(m);pu:帘板单位长度质量，单位为克每米(gm);i帘板试件编号，分别为1、2、3。e)按公式(2)计算帘板单位长度质量偏差Apll,结果取整数。p=(P1+P1.2+P1)3-P1.0(2)式中：P1.、P2P1a按公式(D计算的3个帘板的单位长度质量，单位为克每米(gm);P一一帘板单位长度质量的生产者公布值，单位为克每米(gm)pi帘板单位长度质量偏差，单位为克每米(gm)6.3.1.4钢质复合帘板的夹芯材料温度分级按GB/T30032017规定的试验方法进行测定。任意抽取钢质复合帘板，截成3段，破拆并目测检查帘板内夹芯(层)材料填充情况。6.3.2无机帘面6. 3.2.1无机市面单位面积质量偏差按下述步骤进行测定：a)在无机帘面上裁取1块尺寸为200OmmX400mm的样本，按GB/T9914.3规定的有关毡试样的裁取方法，制取试样6块：b)按GB/T9914.3规定的有关毡试样的单位面积质量测定方法，检测无机帘面的单位面积质量pA;c)按公式(3)计算帘面的单位面积质量偏差Ap4。pA=PA-PA式中：P按6.3.2.1b)测定的帘面单位面积质量，单位为克每平方米(gm2);Po帘面单位面积质量的生产者公布值，单位为克每平方米(gm2);o4帘面单位面积质量偏差，单位为克每平方米(gm)6.3.2.2无机帘面的燃烧性能按GB86242012的规定进行检验，产烟毒性危险分级按GB/T20285-2006的规定进行检验。6.3.2.3无机帘面的高低温试验按以下步骤进行：a)沿帘面竖向运行方向裁取长不小于1500mm、宽不小于300mm的试样一块；b)沿长度方向，将帘面试样正反向折叠共4次，叠放在低温试验箱内；调节试验箱内温度至20±2,保持30min±5min后，以不大于5'Cmin的降温速率使温度降至-20C±2'C,在此温度下保持48h后，将试样从低温箱中取出，观察其是否脆裂，是否仍保持一定的弹性：c)将经过6.3.2.3b)试验的帘面试样置于实验室正常环境条件下24h后，沿长度方向，将帘面试样正反向重新折叠共4次，叠放在高温试验箱内；调节试验箱内温度至20±2C,保持30min±5min后，以不大于5°Cmin的升温速率使温度升至55±2C,在此温度下保持48h后，将试样从高温箱中取出，观察其是否粘连。6.3.3导轨对照防火卷帘试样的结构图纸，采用手试、目测相结合的方法，检查导轨外形的平直度和导槽内滑动面的光滑性、平直度，检查导轨上顶部形状、边缘镶嵌防烟部件结构和防止帘面脱轨结构情况。6.3.4 防脱轨装置采用目测的方法进行检验。6.3.5 传动部件6.3.5.1 卷轴对照防火卷帘试样结构图纸，采用拆解、手试、目测相结合的方法，检查轴头、轴头支撑板、卷轴传动板、卷筒等部件之间的结合缝隙焊接情况。如图7所示，将卷轴固定在测试框架支撑夹具的支撑座上，卷轴轴头端的支撑位置与实际应用设计相符，另一端的支撑位置为端部；在卷轴上施加均布荷载，总荷载值等于整个帘面(包括连接件等)质量的1.2倍，待稳定Iomin后，采用挠度计测量卷轴的中间挠度值。标引序号(符号)说明：1卷轴试件的轴头；2荷载重块；3一挠度计：4卷轴试件的卷筒(钢管)；5支撑座，与框架底座制成或牢固焊接、螺栓连接;6测试框架底座，牢固安装于地面；b支撑座厚度，不大于20mm。图7卷轴挠度测试装置示意图6.3.5.2传动用链条按照防火卷帘试样结构图纸标注的链轮分度圆直径、链轮齿数及配套卷门机的额定输出转矩等参数，根据公式(4)计算传动用链条的额定负载值R。T,X(N>、100O：>R式中：F0传动用链条的额定负载值，单位为千牛(kN);T0卷门机额定输出转矩，单位为牛米(Nm);N卷轴连接的传动大链轮的齿数；n一一卷门机输出轴连接小链轮齿轮的齿数；R传动大链轮的分度圆半径，单位为米（m）。采用万能材料试验机，该试验机应能自动给出“荷载-变形”曲线图；在链条中选取含有7个自由链节的链段，其两端与能够自由运动的夹头连接，缓慢施加并增大拉力，直至试验链段破坏；链条破坏是指出现链条伸长变形增加而不再伴随着荷载增加的现象，在“荷载-变形”图的顶点处对应的试验荷载值（拉力值）即为传动用链条的实测抗拉强度值Fo计算F与F。的倍数关系，结果保留小数点后一位数字。6.15.3布面承裁部件对照防火卷帘试样结构图纸，采用手试、目测相结合的方法检查帘面承载部件的固定情况。按公式（5）计算每根承载部件的实际负载值Go。Go=GnZm（5）式中：G0承载部件的实际负载值，单位为千牛（kN）;G1整个帘面（包括连接件等）的自重荷载值，单位为千牛（kN）;m帘面承载部件的根数。采用万能材料试验机，该试验机应能自动给出“荷载-变形”曲线图；任意选择两根承载部件，其两端与能够自由运动的夹头连接，缓慢施加并增大拉力，直至试验承载部件破坏；承载部件破坏是指出现承载部件伸长变形增加而不再伴随着荷载增加的现象，在“荷载-变形”图的顶点处对应的试验荷载值（拉力值）即为承载部件的实测抗拉强度值G,结果取较小值。如承载部件为钢丝绳，则按照GB/T8358的规定检验其抗拉强度值G。计算G与G。的倍数关系，结果保留小数点后一位数字。6.3.6帘面导向装置采用手试、目测相结合的方法，检查帘面导向装置是否能将帘面顺畅地导入导轨、帘面与导轨是否发生副蹭、导向装置运行是否灵活顺畅、固定是否牢固等情况；采用钢卷尺测量导向装置中与帘面接触的所有相邻滚动凸轮之间的距离1.,结果取测量值的最大值。63.7rw防火卷帘用卷门机的性能按GB14102.2的规定进行检验。63.8控制器防火卷帘控制器的性能按GB14102.3的规定进行检验。64£K三flt6.4.1 试件安装依据防火卷帘产品生产者的使用说明书和本文件6.8.1的规定，由产品生产者或试验委托者装配防火卷帘试件，并安装在试验框架上。以满足防火卷帘开口高度达到最大和帘面能完全关闭开口的要求为原则，设定帘面开启运行的上限位位置和关闭运行的下限位位置，在产品生产者或试验委托者调试并确认符合要求后，采用记号笔在各导轨上标记帘面运行上限位、下限位的设定位置。防火卷帘的电动运行，可通过控制器的手动控制装置（按钮盒）进行操作。6.4.2 试验步图6.4.2.1对照防火卷帘试样结构图纸，用目测、手试和简单工具相结合的方法，检查并记录防火卷帘各零部件的装配情况：a）各零部件之间的连接紧固情况；b）传动部件之间的润滑情况：c）导轨安装嵌入墙体结构或柱结构情况，或者防火保护情况：d）卷门机中温控释放装置感温元件部分的安装情况等。6.4. 2.2防火卷帘帘面处于下限位停止状态，对所有导轨进行编号；在帘面高度方向上距离任一导轨约500mm处采用记号笔划一条与导轨平行的直线N,在帘面与每个导轨边缘的交接处采用记号笔分别划一条长度不小于100Omm直线M;（i为导轨编号）；然后，按以下方法对相关参数进行检验：a）采用目测和钢直尺测量相结合的方法检验相邻帘板窜动量，取所有相邻两帘板侧边与画线N之间距离的最大差值为帘板窜动量的检验结果；b）帘面嵌入导轨深度5直线N;6直线M;D帘面嵌入导轨深度。b）启动防火卷帘开启运行，将帘面划线部分升至导轨顶端出导轨处，采用钢直尺分别测量直线M;中部与相应帘面侧边之间的距离，如图8所示；取测量值的最小值为帘面嵌入导轨深度D的检验结果，并与生产者设计值比较。a）划线示意图标引序号（符号）说明：1 导轨；2防脱轨装置；3导轨的防帘面脱轨结构；4帘帘板；图8导轨与市面相关参数涌量示意图6.4.2.3具有双幅帘面的防火卷帘，采用钢直尺测量同侧导轨的安装间距，对照图纸设计值计算同侧两导轨的安装间距偏差。6.5启、闭运行性能6.5.1 试件安爰按6.4.1的规定安装防火卷帘试件并通过装配质量检验合格。除另有规定外，防火卷帘的运行试验通过控制器的手动控制装置（按钮盒）进行操作。6.5.2 基本运行性能试验步骤6.5.2.1在正常试验环境条件下，防火卷帘帘面处于下限位停止状态。6. 5.2.2单轨单帘面防火卷帘的基本运行性能按下述步骤进行测试。a）启动防火卷帘帘面从下限位运行至上限位自动停止，采用记号笔在一个选定的导轨上标记座板底面所处位置X上，采用钢直尺测量X:与该导轨上的上限位设定位置（见6.4.1）距离h上；当X:未达到上限位设定位置时，h:的值记为负数，反之为正数。b）启动防火卷帘帘面从X:开始运行，同时启动秒表计时，测量帘面运行至下限位自动停止所用时间T;采用记号笔在a）选定的导轨上标记座板底面所处位置X下，采用钢直尺测量X下与该导轨上的下限位设定位置（见6.4.1）距离hr;当Xr未达到下限位设定位置时，hr的值记为负数，反之为正数。c）采用钢卷尺测量X上与X下之间的距离S,按公式计算帘面电动运行关闭速度V。d）重复a）、b）、c）,共进行三次循环运行试验，其中b）规定的关闭运行试验至少一次由控制器接收模拟火灾报警信号或模拟控制信号后自动进行。e）三次循环运行试验中，取绝对值最大的h上值、hr值分别为帘面上限位、下限位重复定位偏差的检验结果。D三次循环运行试验中，取三次计算V的平均值作为帘面电动关闭运行速度的检验结果，取三次测量T的最大值为帘面电动关闭运行时间的检验结果。g）在三次循环运行试验中，观察并记录防火卷帘帘面的运行状态。V=SZT（6）式中：S帘面关闭运行距离，单位为毫米（mm）;T帘面关闭运行时间，单位为秒；V帘面关闭运行速度，单位为亳米每秒（mm/s）。6.5.2.3双轨双帘面防火卷帘的基本运行性能按下述步骤进行测试。a）启动防火卷帘帘面从下限位运行至上限位自动停止，采用记号笔在各导轨上标记座板底面所处位置X：;（i为导轨编号）；选定一个导轨，采用钢直尺测量X:;与该导轨上的上限位设定位置（见6.4.1）距离h上当X:;未达到上限位设定位置时，h:的值记为负数，反之为正数。b）启动防火卷帘帘面从X:;开始运行，同时启动秒表计时，测量帘面运行至下限位自动停止所用时间T,采用记号笔在各导轨上标记座板底面所处位置X下；在a）选定的同一导轨上，采用钢直尺测量Xr;与该导轨上的下限位设定位置（见6.4.1）距离hr;当Xr;未达到下限位设定位置时，hr的值记为负数，反之为正数。O采用钢卷尺测量选定导轨上标记的X:;与Xr;之间的距离S,按公式（6）计算帘面电动运行关闭速度V。d）采用钢卷尺或直尺分别测量各导轨上标记的帘面座板底面位置X上、X;距地面的高度丫上、Yr;,同侧两个导轨上测得的Y:;值为1组、丫下，值为1组，两侧导轨共测得4组数据。e）重复a）、b）、c）,共进行三次循环运行试验，其中b）规定的关闭运行试验至少一次由控制器接收模拟火灾报警信号或模拟控制信号后自动进行。0三次循环运行试验后，取绝对值最大的h上值、h下值分别为帘面上限位、下限位重复定位偏差的检验结果。g）三次循环运行试验后，取三次计算V的平均值作为帘面电动关闭运行速度的检验结果，取三次测量T的最大值为帘面电动关闭运行时间的检验结果。h）三次循环运行试验后，按照d）规定测得6组丫上：值和6组YT;值；在每组的丫上；数据和丫下；数据中，分别以大数值减小数值，分别取6个差值中的最大值为防火卷帘开启运行至上限位、关闭运行至下限位时不同帘面高度差的检验结果。i）在三次循环运行试验中，观察并记录防火卷帘帘面的运行状态。6.5.3 依自重下降运行性能试验步骤6. 5.3.1启动防火卷帘帘面运行至上限位自动停止，采用记号笔在选定的一个导轨上标记座板底面所处位置X上。7. 5.3.2采用控制器备用电源控制帘面依自重下降的运行性能按下述步骤进行测试：a）断开控制器外接主电源，自动转换至备用电源，向控制器发出模拟火灾报警信号或模拟控制信号以解除卷门机制动，帘面依自重下降运行；b）在帘面开始依自重下降运行的同时，启动秒表计时，测量帘面运行至地面完全关闭时所用时间T,采用钢卷尺测量X:到地面的距离S,按公式（
