抽汽为什么要分成几级？都有什么作用？.docx

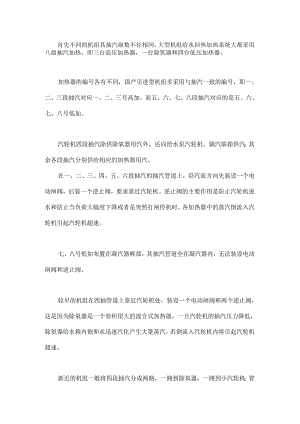

首先不同的机组其抽汽级数不径相同，大型机组给水回热加热系统大都采用八级抽汽加热，即三台高压加热器，一台除氧器和四台低压加热器。加热器的编号各有不同，国产引进型机组多采用与抽汽一致的编号，即一、二、三段抽汽对应一、二、三号高加，而五、六、七、八段抽汽对应的是五、六、七、八号低加。汽轮机四段抽汽除供除氧器用汽外，还向给水泵汽轮机、辅汽联箱供汽；其余各段抽汽分别供给相应的加热器用汽。在一、二、三、四、五、六段抽汽的抽汽管道上，沿汽流方向先装设一个电动闸阀，后装一个逆止阀，要求靠近汽轮机。逆止阀的主要作用是防止汽轮机进水和防止当负荷大幅度下降或者是突然打闸停机时，各加热器中的蒸汽倒流入汽轮机引起汽轮机超速。七、八号低加布置在凝汽器喉部，其抽汽管道全在凝汽器内，无法装设电动闸阀和逆止阀。较早的机组在四抽管道上靠近汽轮机处，装设一个电动闸阀和两个逆止阀，这是因为除氧器是一个容积很大的混合式加热器，一旦汽轮机的抽汽压力降低，除氧器给水箱内饱和水迅速汽化产生大量蒸汽，若倒流入汽轮机内将引起汽轮机超速。新近的机组一般将四段抽汽分成两路，一路到除氧器，一路到小汽轮机；管路上都是先装设一个电动闸阀，后装一个逆止阀。各抽汽管道的低位点还设有疏水阀，以便疏水到冷凝器，防止汽轮机进水和管道振动。下面说说汽轮机抽汽分级的作用：最有利的抽汽压力应该是既把给水加热到给定的给水温度，又使抽汽在汽轮机内所做的功最大。当利用回热抽汽来加热给水时，使给水温度随抽汽压力提高而提高，热经济性也随之增加，抽汽压力达到某一数值时，热经济性达到最大，此时的给水温度称为理论上的最佳给水温度。多级抽汽回热循环的给水温度最佳值与回热级数、回热在各级间的分配有关；加热级数愈多，最佳给水温度也愈高。增加回热级数可以提高回热循环效率，但随着回热级数的增加，循环效率的提高是逐渐减少的。给水温度的增加，提高了热经济性，但却使锅炉排烟温度提高，锅炉效益降低，或需增加锅炉尾部采热面，使锅炉投资增加。因此经济上最佳给水温度的确定必须进行技术经济比较；由于技术、经济上的原因，回热级数是有限的，中参数机组为13级，高参数机组为57级，超高参数以上大容量再热机组一般为78级。汽轮机正常运行时，对逆止门有什么要求（是否必须要求逆止门必须全关呢？）机组正常运行中，各抽汽逆止门是全部处于全开状态的，该门一般是汽动的，运行时处于进汽全开状态，同时受到抽汽压力的推动，故正常情况下应该是顶足的。只有对应加热器由于水位高或机组刚启动初期处于解列状态和机组跳闸时，那么该段抽汽逆止门应处于失气关闭状态。对于逆止门的要求是关闭迅速且严密，主要是考虑机组甩负荷跳闸或其他事故时，防止加热器返汽水引起的机组进水和超速事故的发生。
