建发中心普通型钢悬挑脚手架施工组织设计.doc

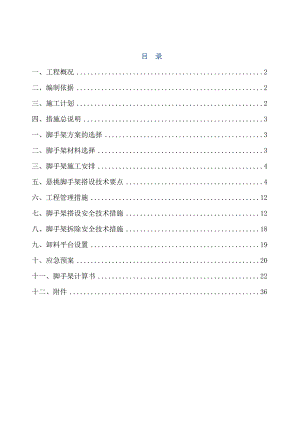

目 录一、工程概况2二、编制依据2三、施工计划2四、措施总说明3一、脚手架方案的选择3二、脚手架材料选择3三、脚手架施工安排4五、悬挑脚手架搭设技术要点4六、工程管理措施12七、脚手架搭设安全技术措施12八、脚手架拆除安全技术措施18九、卸料平台设置19十、应急预案20十一、脚手架计算书22十二、附件36编制说明一、工程概况某某城中心（综合体）工程位于福建省建阳市西区生态城，人民路南侧，位于书院路北侧。本工程由北侧为25层的办公楼；西侧为27层公寓式酒店；裙房为三层商业步行街组成，地下室为战时人防、车库、设备房、库房等用房。占地面积22143.00m2，总建筑面积.38m2，其中地上建筑面积.73m2，地下建筑面积35664.65m2。 商业附属用房和办公楼建筑高度为102m。根据本工程塔楼特点，特编制悬挑脚手架专项施工方案。二、编制依据某某城中心（综合体）设计图纸（建筑和结构）悬挑脚手架安全技术规程DG/TJ08-2002-2006建筑工程安全生产管理条例 建筑施工手册第四版 中国建筑工业出版社； 钢结构设计规范GB50017-2003 中国建筑工业出版社； 建筑结构荷载规范GB50009-2001中国建筑工业出版社； 建筑施工脚手架实用手册（含垂直运输设施）中国建筑工业出版社； 建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011中国建筑工业出版社； 混凝土结构设计规范GB50010-2010中国建筑工业出版社； 建筑施工安全检查标准JGJ59-2011中国建筑工业出版社； 有关安全技术规范规定及参考资料三、施工计划工序 时间1天1天3天1天预埋件埋设工字钢固定脚手架施工监理验收注：外墙脚手架的搭设、拆除周期较长，故此处编制施工计划为楼栋每层脚手架搭设的施工计划。四、措施总说明一、脚手架方案的选择本工程考虑到施工工期、质量、安全和合同要求，故在选择方案时，应充分考虑以下几点： 1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。 2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。 3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。 4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收； 5、综合以上几点，脚手架的搭设，还必须符合JCJ59-2011检查标准要求，要符合相关文明标化工地的有关标准。 6、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用普通型钢悬挑脚手架方案。二、脚手架材料选择 l、普通型钢悬挑脚手架，选用架设钢管外径48mm，壁厚3mm（计算时2.8mm），钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯。 2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部钢管脚手扣件标准JGJ22-85的要求，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达65N.m时不得破坏。 3、搭设架子前应进行保养，除锈并统一涂色，架体外立杆、横杆均涂黄色油漆，外剪刀撑涂黑黄相间（间距500mm）的油漆，颜色力求环境美观，具体做法可参见上海宝冶工程项目文明施工标准化手册。 4、脚手板、脚手片采用符合有关要求。 5、安全网采用密目式安全网，要求阻燃，颜色应满足环境效果要求，选用绿色。 6、连墙件采用钢管，其材质应符合现行国家标准碳素钢结构（GB 700-88）中Q235A钢的要求。7、型钢水平悬挑杆采用16b号工字钢（160mm*65mm*8.5mm）。三、脚手架施工安排根据主体工程施工需要，搭设型钢双排悬挑脚手架。具体搭设方法安排如下：商业附属用房六层（25.89m）以下为双排钢管落地脚手架，建筑物第六层以上为型钢悬挑脚手架，悬挑4次：悬挑架由主体结构第六层（25.89m）开始第一次悬挑，悬挑高度为六层，第十二层（45.09m）至十八层为第二次悬挑，第十八层（62.29m）至二十层为第三次悬挑。第二十层（63.49m）至屋面为第四次悬挑。办公楼五层以下裙房为双钢管落地脚手架，建筑物第五层以上为型钢悬挑架，悬挑五次：悬挑架由主体结构第五层（20.65m）开始第一层悬挑，悬挑高度为五层，第十层（38.65）至第十五层为第二次悬挑，第十五层（56.65m）至第二十层为第三次悬挑，第二十层（74.65m）至第二十五层为第四层悬挑，第二十五层（92.65m）至屋面为第五层悬挑。悬挑架底部采用14钢丝绳斜拉于悬挑I16b工字钢端部，钢丝绳水平间距1.5m；悬挑架要求按规范设置连墙件，从而使架体具有足够的强度和整体定性，满足主体施工要求。 五、悬挑脚手架搭设技术要点1、脚手架施工技术参数1）I18工字钢放在楼板上外挑1.4m，然后在楼层内一端的工字钢上距墙40cm（局部300mm）处用20的U型环预埋进行固定，每根工字钢上共设三个U型环固定点，两个U型环间距为0.2m（见附图1、2、3所示）使圆钢搭接贴在工字钢面上，最后把搭接圆钢和工字钢固定为一体，从而使工字钢牢固稳定，工字钢间距不大于1.5m。附图1附图2 附图3附图1 2）阳角、电梯井和跨度较大的部位采用悬挑工字钢上部架设工字钢的方法处理：悬挑工字钢端部增设一道钢丝绳（附图4、5）附图4悬挑工字钢上部架设工字钢，用电焊机将接触面满焊（附图5、6）附图5附图63）钢丝绳上端斜拉于剪力墙或梁上预埋好的直径20的预埋环（附图8）。承重钢丝绳上端必须绕过工字钢斜拉受力，钢丝绳的上下两端分别采用4个绳卡上紧卡死，绳卡间距不得小于110mm。4）为使钢丝绳同时受力，避免脚手架受力后变形不一，斜拉时要用手拉葫芦拉紧。附图85、在悬挑的I16b工字钢上满铺钢巴网，依次安装立杆、大横杆、小横杆、安全网，架体搭设一步后随时进行临时拉结。6、卸载防倾钢丝绳吊点处设一根小横杆与立杆扣紧且顶墙以承受水平分力，在吊点立杆处采用双扣件承受竖向分力。7、连墙件应按两步两跨设置，且水平或垂直间距不大于4m。2、脚手架搭设流程及要求悬挑脚手架搭设的工艺流程为：水平悬挑纵向扫地杆立杆横向扫地杆小横杆大横杆（搁栅）剪刀撑连墙件铺脚手板扎防护栏杆扎安全网。 定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。 在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角除双向增设，待该部位脚手架与主体结构的连墙件可靠拉接后方可拆除。当脚手架操作层高出连墙件两步时，宜先立外排，后立内排。其余按以下构造要求搭设。 1、立杆间距 (1)脚手架立杆纵距1.5m，横距0.9m，步距1.8m；连墙杆间距竖直3.6m，水平3.0m(即两步两跨)：里立杆距建筑物0.4m(局部0.3m)。 (2)脚手架的底部立杆采用不同长度的钢管参差布置，使钢管立杆的对接接头交错布置，高度方向相互错开500mm以上，且要求相邻接头不应在同步同跨内，以保证脚手架的整体性。 (3)立杆应设置垫木，并设置纵横方向扫地杆，连接于立脚点杆上，离底座20cm左右。 (4)立杆的垂直偏差应控制在不大于架高的1400。 2、大横杆、小横杆设置 (1)大横杆在脚手架高度方向的间距1.8m，以便立网挂设，大横杆置于立杆里面，每侧外伸长度为150mm。 (2)外架子按立杆与大横杆交点处设置小横杆，两端固定在立杆，以形成空间结构整体受力。 (3)大小横杆连接构造要求 3、剪刀撑 脚手架外侧立面的设置连续剪刀撑，并应由底至顶连续设置。剪刀撑斜杆的接长宜采用搭接，搭接长度不小于1m，应采用不少于3个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于150mm。 4、脚手板、脚手片的铺设要求 (1)脚手架里排立杆与结构层之间均应铺设钢巴网，在钢巴网下增设横杆，里外立杆间应满铺钢巴网。 (2)满铺层钢筋网必须垂直墙面横向铺设，满铺到位，不留空位，不能满铺处必须采取有效的防护措施。 (3)钢筋网必须用12-14#铅丝双股并联绑扎，不少于4点，要求绑扎牢固，交接处平整，铺设时要选用完好无损的脚手片，发现有破损的要及时更换。 5、防护栏杆 (1)脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆里侧。 (2)选用18铅丝张挂安全网，要求严密、平整，安全网必须防火。 (3)脚手架外侧必须设间隔0.6m高的防护栏杆和30cm高踢脚，踢脚为木板或成品踢脚均可，黑黄油漆相间，顶排防护栏杆不少于2道，高度分别为0.6m和1.2m。(4)脚手架内侧形成临边的(如遇大开间门窗洞等)，在脚手架内侧设1.2m的防护栏杆和30cm高踢脚杆。（5）脚手架为必须设置防护棚，防护棚每隔六层设置一道（见附图） 6、连墙件连墙预埋件采用钢管：（1）连墙钢管的预埋沿每一楼层对应主框架的位置建筑物梁上预埋一道，预埋钢管的长度不得小于0.4m，预埋深度不得小于0.25m，距建筑物边缘不得小于0.2m。（2）在脚手架卸料平台处对应的建筑物梁上必须预埋两道钢管，预埋间距为1.8m，预埋方法同上。连墙件要求：（1）脚手架与建筑物按按计算书中连墙件设计要求设置拉结点。楼层高度超过4m，则在水平方向加密，如楼层高度超过6m时，则按水平方向每6m设置一道斜拉钢丝绳。 （2）拉结点在转角范围内和顶部处加密，即在转角l米以内范围按垂直方向每3.6米设一拉结点。 （3）拉结点应保证牢固，防止其移动变形，且尽量设置在外架大小横杆接点处。 （4）外墙装饰阶段拉结点，也须满足上述要求，确因施工需要除去原拉结点时，必须重新补设可靠，有效的临时拉结点，以确保外架安全可靠。7、架体结构在下列部位应有加强措施：（1）需要加强的部位：架体与塔吊、电梯、物料提升机、卸料平台等设备需要断开或开口处；架体立面转角处；其它特殊部位。（2）塔吊、电梯、物料提升机、卸料平台等需要断开或开口处除设置连墙件外还必须设置横向斜撑（附图9）。 8、架体内封闭 (1)脚手架的架体里立杆距墙体净距最多为200mm，如因结构设计的限制大于200mm的必须铺设站安全防护，防护设置平整牢固。 (2)脚手架施工层里立杆与建筑物之间应采用脚手片或木板进行封闭。 (3)施工层以下外架每隔3步以及底部用密目网或其他措施进行封闭。支承结构型钢的纵向间距与上部脚手架立杆的纵向间距相同，立杆直接支承在悬挑的支承结构上。上部脚手架立杆与支承结构应有可靠的定位连接措施，以确保上部架体的稳定。通常采用在挑梁或纵向钢粱上焊接150-200mm、外径40mm的钢管，立杆套座其外，并同时在立杆下部设置扫地杆。9、安全网（1）平网搭设：层间网在整个施工期间不允许拆除，层间网的搭设采用钢管挑支，用钢管做杆件时，间距不得大于3m，只杆支撑点要牢固可靠，内外边沿可用脚手架钢管支撑或用钢丝绳绷拉且绷直，里口必须于建筑物锁牢，里口与建筑物空隙不能超过10cm。层间网的网片初始下垂的最低点与挑支杆件的距离不低于1.5m。系节点应沿网片均匀分布，其距离不应大于75cm。在每个节点上边绳要靠近支撑架，并用一根独立的系绳连接，系绳要连接牢固而又松开，受力后不回散脱，筋绳要连接在支撑架上，建筑物的转角处、阳台口和平面形状突出的部位，安全网要整体连接，不得中断，也不允许出现任何漏洞。（2）立网的搭设：在脚手架的外侧需要采用封闭式的安全防护。封闭式防护主要采用满挂安全网，立网的下口与支杆或建筑物之间要牢固的扎结，固定点的间距应不大于50cm，下边沿设挡脚或挡脚笆。上下两网之间的拼接要严密。为防止人或物的坠落发生事故，对提升机、井架，人行斜道等周围也应用立网封闭。立网的网体使用，但直接绑扎在外脚手板下的随层网，可采用立网网体。（3）安全网的拆除：施工中所搭设的安全网，不论部或全体，需在施工全部完成，作业全部停止之后，经过工程负责人的同意，才可进行拆除。拆除过程中要有专人监护。拆除顺序，应自上而下一次进行。并根据情况采用有效的防止坠落和物体打击的措施。拆卸工人应系安全带，下方设置警戒区，并要设置“禁止通行”等安全标志，待拆卸完毕后恢复通行。 10、防护措施脚手架要挂满全封闭式密目安全网，密目安全网要绑扎在大横杆外立杆内侧。作业层应高于平台1.2m，并在作业层下一步架处设置一道水平网。在架体内3m处设置首层平网，往上每隔5步设一水平网，施工层应设随层网。作业层脚手架1.2m处设两道防护栏杆，底部侧面设挡脚板。 11、脚手架检查与验收1、脚手架搭设完毕或分段搭设完毕，应按规定对脚手架工程的质量进行检查，经检查合格后方可交付使用。 2、高度在20m及20m以下的脚手架，应由单位工程负责人组织技术安全人员进行检查验收。高度大于20m的脚手架，应由上一级技术负责人随工程进行分阶段组织单位工程负责人及有关的技术人员进行检查验收。 3、验收时应具备下列文件： (1)脚手架构配件的出厂合格证或质量分类合格标志； (2)脚手架工程的施工记录及质量检查记录； (3)脚手架搭设过程中出现的重要问题及处理记录， (4)脚手架工程的施工验收报告。 4、脚手架工程的验收，除查验有关文件外，还应进行现场检查，检查应着重以下各项，并记入施工验收报告。 (1)构配件和加固件是否齐全，质量是否合格，连接和挂扣是否紧固可靠； (2)安全网的张挂及扶手的设置是否齐全； (3)基础是否平整坚实、支垫是否符合规定； (4)连墙件的数量、位置和设置是否符合要求； (5)垂直度及水平度是否合格。六、工程管理措施1、总则建立健全施工组织系系统，完善管理制度、岗位责任制度、安全检查制度等，并组织有关人员进行安全、技术交, 并有施工员监督施工队伍按照方案、及交底施工。设专人负责协调脚手架的搭设、使用、拆除、材料堆放。2、工程协调问题外架是主体施工必不可少的分项工程，又因高空作业，必须高度重视，协调好外架施工时各施工方的协作。协调其它施工方按照外架技术要求使用：严禁拆挪架体材料，严禁在架体上集中堆放材料。3、人员配备工长（楼栋长）：负责现场安装、操作、安检及现场人员的调度，具体负责架体的搭设、维修、保养。架子工：经专业培训并持证上岗，负责架体的搭设、拆除等施工。负责脚手架搭设、拆除及使用过程中的安全管理工作。七、脚手架搭设安全技术措施1、技术保障措施 (1)架子搭设完毕，用合格密目安全网铺围护于架子的外围及底部。 (2)钢管与扣件进场前应经过检查挑选(选择标准应符合规范JGJ 130-200 第3条)，所用扣件在使用前应清理加油一次，扣件一定要上紧，不得松动。每个螺栓的预紧力在40N·m65 N·m之间。 (3)架子搭设到10m高度时由架子搭设人员进行自检；架子搭设完毕后由搭设会同施工单位、监理单位和质检单位对整个脚手架进行验收检查，验收合格后方可投入使用。 (4)该脚手架作为建筑物装饰作业时，安全防护屏障及装修时作业平台，严禁将模板支架、揽风绳、泵送混凝土和砂浆的输送管道等固定在脚手架上；脚手架严禁悬挂起重设备。 (5)脚手架的安全性是由架子的整体性和架子结构完整性来保证的，未经允许严禁他人破坏架子结构或在架子上擅自拆除与搭设脚手架各构件。其中在脚手架使用期间，下列杆件严禁拆除：主节点处横、纵向水平杆，连墙件。 2、质量保障措施 (1)操作人员作业前必须进行岗位技术培训与安全教育。 (2)技术人员在脚手架搭设、拆除前必须给作业人员下达安全技术交底，并传达至所有操作人员。(3)脚手架必须严格依据本施工方案进行搭设；搭设时，技术人员必须在现场监督搭设情况，保证搭设质量达到设计要求;施工员督促施工班组按照施工方案进行施工。 (4)脚手架搭设完备，依据施工组织设计与单项作业验收表对脚手架进行验收，发现不符合要求处，必须限时或立即整改。3、项目部岗位质量责任制度项目经理:1、施工现场质量保证最高的领导者和组织者，对工程质量负直接管理责任。2、贯彻执行国家法律、法规、方针、政策和强制性标准，执行企业的管理制度，维护企业的合法权益；认真履行项目管理目标责任书，完成项目的质量目标。3、支持项目技术负责人及相关质量职能人员的工作,结合实际组织对职工进行质量教育。4、对建设单位和监理单位、相关部门发出的指令应及时组织实施。5、负责建立项目质量管理体系，明确各岗位职责、落实到人。主持编制工程项目总体规划、施工组织设计，分配和落实有关质量职能，保证质量管理体系运行所需的资源，确保企业管理方针的落实，完成项目质量目标。6、督促"三检"制度落实,组织项目部质量检查工作。7、正确处理项目质量与进度、质量与成本的关系,严格按规范和操作规程、科学合理组织项目施工,并对项目出现的质量事故负主要责任。及时分析、处理质量问题,纠正有损质量的不良工艺倾向。批准项目总工程师（技术负责人）就质量问题提出的处理意见,重大质量问题应上报公司。8、经常深入现场工作面、对施工质量进行巡视检查,督促相关人员认真履行职能。 9、在权限范围内审核或审批项目策划文件,组织项目危险源的分析和鉴别。 10、接受质量管理部门的检查和监督，对提出的问题应认真处理或整改，并针对问题性质及工序能力调查情况进行分析，采取措施。11、组织现场开展质量自检和工序交接的质量互检活动，积极开展质量预控活动，做好自检记录和施工记录等各项质量记录。12、加强现场管理工作，坚持“质量第一”的思想，严格落实质量责任制。13、发生质量事故应及时上报，并按处理方案组织处理。 14、负责组织工程资料的收集、整理与归档。15、负责组织编制项目竣工验收资料（含竣工图）,负责组织单位工程、分部工程验收前的自检，落实整改措施，并参加验收。负责竣工验收报告的收集。项目总工程师（技术负责人）1、对工程质量负直接管理责任。2、依据上级质量管理的有关规定、国家标准、规程和设计图纸的要求，结合工程实际情况组织编制施工(制造)方案、检验和试验计划以及技术交底措施。3、识别项目的关键工序、特殊工序及重要施工部位，制定或审查相应的技术措施，负责组织质量技术交底，监督、指导和检查其施工过程，保留其质量记录。4、对质量管理中工序失控环节、存在的质量问题，及时组织有关人员分析判断，提出解决办法和措施。5、有权制止不按国家标准、规范、技术措施要求和技术操作规程施工的行为。6、负责设计文件的管理，负责组织技术核定单（设计联络）的确认与管理。7、复核质量员的工作，检查现场质量自检情况及记录的正确性。8、及时上报发生的质量问题或质量事故，并提出分析意见及处理方法。9、组织分项工程验收前的自检并参加验收。10、指导开展质量检查，作好测量放线及材料、施工试验、隐蔽工程验收等有关职能管理工作。 质量员1、严格按照国家标准、规范、规程等验收依据进行检查评定，持证上岗，对管辖范围的质量检查工作负全面责任。 2、严把工序交接、隐蔽验收关，监督原材料、构配件和工程设备等的进场检验、抽查与质量有关的特种作业人员资格，审查检验批、分项、分部及单位工程质量记录。有权越级反映工程质量情况，有权签发质量问题通知单。对违反操作程序、技术措施、技术交底、设计图纸等情况，应提出、制止，严重的及时上报项目技术负责人、公司质量管理部门。3、负责区域内的工程质量动态分析和参与事故调查分析。4、负责工程检验批的检查、评定并参加验收。 5、协助总工（技术负责人）、项目经理做好分项、分部、单位工程质量验收、评定工作，做好有关工程质量记录。施工员1、施工员是工序和分项工程施工的具体组织者，对工序和分项工程质量负直接责任。房建项目的栋长对所负责建筑的质量负直接责任。2、认真熟悉图纸和相关的规范、规程、标准和施工组织设计，参加图纸内审。3、认真执行各专业技术质量规定、技术操作规程和技术措施要求。4、根据项目部下达的施工计划，合理组织施工，并有效落实到各个施工队、班组。严格按图纸、规范、规程、标准、施工方案组织施工。对不按图纸、方案、标准等要求施工负责。 5、参加技术质量交底，负责组织施工队、班组参加技术质量交底。 6、根据公司质量体系要求组织好施工的质量管理工作，及时协调解决管辖范围内施工过程中出现的影响质量的人员、机械、材料、方法、环境等方面的问题，保证工程质量符合公司和用户的质量要求。 7、负责管辖范围内施工过程管理，包括现场签证、工程联系等，参与关键过教育、检查和督促施工队、班组人员严格按图纸、方案、工艺流程及操作规程等操作，主动遵守公司的技术、质量管理规定，确保施工质量。 8、坚持“检查上道工序、保证本道工序、服务下道工序”的原则，主持班组自检工作，组织隐蔽工程、工序交接检查等工作。做好施工质量原始记录,填写施工日记。 9、 做好技术复核的基础工作,协助技术负责人做好技术复核工作。对班组操作实行动态跟踪管理,必要时旁站管理;自觉、主动纠正操作工人的违规行为。对原材料、设备、成品或半成品、安全防护用品等质量低或不符合施工规范规定和设计要求的，有权禁止使用。10、支持质量员的质量检验工作，对施工中存在的质量问题,负责及时采取措施整改落实。出现重大的技术、质量等问题要及时上报。 11、组织施工队、班组对工程出现的质量问题或事故提供真实情况和数据，如实报告，以利于事故的分析和处理。12、组织施工队、班组研究解决施工过程中存在的工艺技术和质量问题，积极开展技术革新、工艺改进活动，提高工程质量。材料员1、对现场使用材料质量负责。2、熟悉图纸，对建筑材料做到心中有数，进料应和进度同步跟上。 3、负责材料和物资进场的验收、复验、保管与发放，并做好相应记录。负责向资料员及时提供材料质保资料。4、材料实行分类保管，对易燃易爆物品专地隔离存放，严格进出料管理,建立材料帐册。及时上报有关资料。 5、 施工用材料工具签发领料单，凭单发料，由领料人签认，材料拿出工地必须经项目经理签发。6、负责对物资标识及检验和试验状态标识建立和保持。7、参与原材料、构配件不合格品的管理和处置。技术员1、熟悉合同文件、技术规范和公司技术质量管理文件。提供可以索赔的原始资料，及时办理签证手续。 2、熟悉施工图设计文件，进行图纸自审，提交图纸会审记录或技术核定单（设计联络）。 3、参与施工组织设计（方案）编制，协助编制施工方案、作业设计、施工技术措施和质量保证措施等技术文件。4、负责质量技术交底。 5、指导班组及施工员执行技术标准、上级的技术质量文件和方案。6、牢牢树立预防为主，事前控制的指导思想，对施工中重点工程、隐蔽工程要全方位进行检查、指导、确保质量。7、参加检验批、分项、分部工程的质量检验评定。预算员熟悉图纸，负责编制材料预算，对材料预算的正确性负责。4、安全保障措施 (1)操作人员必须持证，方可上岗。 (2)架子在搭设(拆卸)过程要做到文明作业，不得从架子上掉落工具、物品；同时必须保证自身安全，高空作业需穿防滑鞋，佩戴安全帽、安全带，未佩戴安全防护用品不得上架子。 (3)在架子上施工的各工种作业人员,应注意自身安全(尤其是在卸料平台上的工作人员)；不得随意向下、向外抛、掉物品，不得随意拆除安全防护装置。 (4)雨、雪、雾及六级以上大风等天气，严禁进行脚手架搭设、拆除工作。 (5)应设安全员负责对脚手架进行经常检查和保修。 A 在下列情况下，必须对脚手架进行检查 a 在六级以上大风和大雨后 b 停用超过二个月，复工前。 B 检查保修项目 a 各主节点处各杆件的安装、连墙件等构造是否符合施工方案的要求； b 扣件螺丝是否松动； c 安全防护措施是否符合要求。 (6)在脚手架上进行电、气焊作业时，必须有防火措施和专人看护,安全员巡视检查。 (7)脚手架临街面必须有防止坠物伤人的防护措施。 (8)搭拆脚手架期间，地面应设置围栏和警戒标志，严禁非操作人员入内。 普通型钢悬挑脚手架 1、钢管架应设置避雷针，分置于主楼外架四角立杆之上，并联通大横杆，形成避雷网络，并检测接地电阻不大于30。 2、外脚手架不得搭设在距离外架空线路的安全距离内，并做好可靠的安全接地处理。 3、定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。 4、外脚手架严禁钢竹、钢木混搭，禁止扣件、绳索、铁丝、竹篾、塑料篾混用。 5、外脚手架搭设人员必须持证上岗，并正确使用安全帽、安全带、穿防滑鞋。 6、严禁脚手板存在探头板，铺设脚手板以及多层作业时，应尽量使施工荷载内、外传递平衡。 7、保证脚手架体的整体性，不得与井架、升降机一并拉结，不得截断架体。 8、结构外脚手架每支搭一层，支搭完毕后，经项目部安全员验收合格后方可使用。任何班组长和个人，未经同意不得任意拆除脚手架部件。 9、严格控制施工荷载，脚手板不得集中堆料施荷，施工荷载不得大于3kN/m2，确保较大安全储备。 10、结构施工时不允许多层同时作业，装修施工时同时作业层数不超过两层，临时性用的悬挑架的同时作业层数不超过两层。 11、当作业层高出其下连墙件3.6m以上、且其上尚无连墙件时，应采取适当的临时撑拉措施。12、各作业层之间设置可靠的防护栅栏，防止坠落物体伤人。八、脚手架拆除安全技术措施普通型钢悬挑脚手架 1、拆架前，全面检查拟拆脚手架，根据检查结果，拟订出作业计划，报请批准，进行技术交底后才准工作。作业计划一般包括：拆架的步骤和方法、安全措施、材料堆放地点、劳动组织安排等。 2、拆架时应划分作业区，周围设绳绑围栏或竖立警戒标志，地面应设专人指挥，禁止非作业人员进入。 3、拆架的高处作业人员应戴安全帽、系安全带、扎裹腿、穿软底防滑鞋。 4、拆架程序应遵守“由上而下，先搭后拆”的原则，即先拆拉杆、脚手板、剪刀撑、斜撑，而后拆小横杆、大横杆、立杆等，并按“一步一清”原则依次进行。严禁上下同时进行拆架作业。 5、拆立杆时，要先抱住立杆再拆开最后两个扣，拆除大横杆、斜撑、剪刀撑时，应先拆除中间扣件，然后托住中间，再解端头扣。 6、连墙杆(拉结点)应随拆除进度逐层拆除，拆抛撑时，应用临时撑支住，然后才能拆除。 7、拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。 8、拆架时严禁碰撞脚手架附近电源线，以防触电事故。 9、在拆架时，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。 10、拆下的材料要徐徐下运，严禁抛掷。运至地面的材料应按指定地点随拆随运，分类堆放，“当天拆当天清”，拆下的扣件和铁丝要集中回收处理。 11、高层建筑脚手架拆除，应配备良好的通讯装置。 12、输送至地面的杆件，应及时按类堆放，整理保养。 13、当天离岗时，应及时加固尚未拆除部分，防止存留隐患造成复岗后的人为事故。 14、如遇强风、大雨、雪等特殊气候，不应进行脚手架的拆除，严禁夜间拆除。15、翻掀垫铺竹笆应注意站立位置，并应自外向里翻起竖立，防止外翻将竹笆内未清除的残留物从高处坠落伤人。九、卸料平台设置1、卸料平台的上部节点，必须设于建筑物上，不得设置在脚手架等施工材料设备上。2、卸料平台安装时，钢丝绳应采用专用的挂钩挂牢，建筑物锐角口围系钢丝绳处应加补软垫物，平台口应略高于内口。3、卸料平台左右两侧须安装固定的防护栏。4、卸料平台吊装，需要横梁支撑点电焊固定，接好钢丝绳，经检验后才能松卸起重吊钩。5、卸料平台使用时，应经过专人检查，发现钢丝绳有锈蚀损坏应及时调换，焊缝脱焊应及时修复。6、操作平台上应显著标明容许荷载，人员和物料总重量严禁超过容许荷载，配备专人监督。十、应急预案工程名称某某城中心(综合体)工程期 限脚手架拆除后责任人胡建平编制人江华审核人孙权审批人胡建平日 期2014.2.23一、目的确保我项目部脚手架坍塌、人员从脚手架或作业面上坠落、落物伤人（物体打击）、不当操作事故（闪失、碰撞等）等事故发生以后，能迅速有效地开展抢救工作，最大限度降低员工及相关方生命安全风险，特制定本预案。二、组织机构及职责由项目部成立应急响应指挥及协调工作。组长：胡建平成员：构明、黄涛、韩建平、钱金忠、江华等项目部其他职能人员具体分工如下：胡建平负责现场，任务是掌握了解事故情况，组织现场抢救构明负责联络，任务是根据指挥小组命令，及时布置现场抢救，保持与当地建设行政主管部门及劳动部门等单位的沟通。韩建平指挥现场负责人维持现场秩序，做好当事人、周围人员的问讯记录。黄涛负责妥善处理善后工作，负责保持与当地相关部门的沟通联系。三、脚手架事故应急措施迅速将伤员脱离危险场地，移至安全地带。保持呼吸畅通，若发现窒息者，应及时解除其呼吸道梗塞和呼吸机能障碍，应立即解开伤员衣领，消除伤员口鼻、咽、喉部的异物、血块、分泌物、呕吐物等。有效止血，包扎伤口。视其伤情采取报警直接送往医院，或等待简单处理后去医院检查。伤员有骨折，关节伤、肢体挤压伤，大块软组织伤都要固定。若伤员有断肢情况发生应尽量用干净的干布（灭菌敷料）包裹装入塑料袋内，随伤员一起转送。预防感染、止痛，可以给伤员用抗生素和止痛剂。记录伤情，现场救护人员应边抢救边记录伤员的受伤机制，受伤部位，受伤程度等第一手资料。立即拔打主管部门电话，应详细说明事故地点、严重程度、本单位联系电话，并派值班车将伤者送往医院，必要时可拔打120急救中心电话。项目指挥部接到报告后，应立即在第一时间赶赴现场，了解和掌握事故情况，开展抢救和维护现场秩序，保护事故现场。四：应急物资常备药品：消毒用品、急救物品、急救箱、担架、小夹板。五、通讯联系 项目部负责人：胡建平 手机：安全负责人： 韩建平 手机：技术负责人： 孙权 手机：施工负责人： 构明 手机：六、注意事项事故发生时应组织人员进行全力抢救，视情况拔打120急救电话和马上通知有关负责人。重伤员运送应用担架，腹部创伤及脊柱损伤者，应用卧位运送；胸部伤者一般取半卧位，颅脑损伤者一般取仰卧偏头或侧卧位，以免呕吐误吸。注意保护好事故现场，抢救工作确需移动现场时，必须做好标记，便于调查分析事故原因。十一、计算书悬挑式扣件钢管脚手架计算书依据规范:建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011建筑结构荷载规范GB50009-2012钢结构设计规范GB50017-2003混凝土结构设计规范GB50010-2010计算参数:钢管强度为205.0 N/mm2，钢管强度折减系数取1.00。双排脚手架，搭设高度20.0米，立杆采用单立管。立杆的纵距1.50米，立杆的横距0.90米，内排架距离结构0.40米，立杆的步距1.80米。采用的钢管类型为48×3.0，连墙件采用2步2跨，竖向间距3.60米，水平间距3.00米。施工活荷载为3.0kN/m2，同时考虑2层施工。脚手板采用竹笆片，荷载为0.10kN/m2，按照铺设4层计算。栏杆采用冲压钢板，荷载为0.16kN/m，安全网荷载取0.0100kN/m2。脚手板下小横杆在大横杆上面，且主结点间增加一根小横杆。基本风压0.30kN/m2，高度变化系数1.2500，体型系数0.6000。悬挑水平钢梁采用16号工字钢，建筑物外悬挑段长度1.40米，建筑物内锚固段长度2.10米。悬挑水平钢梁采用拉杆与建筑物拉结，最外面支点距离建筑物1.30m。而拉杆采用钢丝绳。钢管惯性矩计算采用 I=(D4-d4)/64，抵抗距计算采用 W=(D4-d4)/32D。一、小横杆的计算小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。1.均布荷载值计算小横杆的自重标准值 P1=0.038kN/m脚手板的荷载标准值 P2=0.100×1.500/2=0.075kN/m 活荷载标准值 Q=3.000×1.500/2=2.250kN/m 荷载的计算值 q=1.2×0.038+1.2×0.075+1.4×2.250=3.286kN/m 小横杆计算简图2.抗弯强度计算最大弯矩考虑为简支梁均布荷载作用下的弯矩计算公式如下: M=3.286×0.9002/8=0.333kN.m=0.333×106/4491.0=74.085N/mm2小横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为简支梁均布荷载作用下的挠度计算公式如下: 荷载标准值q=0.038+0.075+2.250=2.363kN/m简支梁均布荷载作用下的最大挠度V=5.0×2.363×900.04/(384×2.06×105×.0)=0.909mm小横杆的最大挠度小于900.0/150与10mm,满足要求
