建房工程外脚手架施工方案 外架施工方案.doc

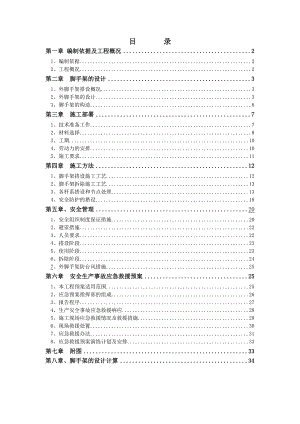

目 录第一章 编制依据及工程概况21、编制依据22、工程概况2第二章 脚手架的设计31、外脚手架搭设概况32、外脚手架的设计33、脚手架的构造6第三章 施工部署71、技术准备工作72、材料选择83、工期104、劳动力的安排105、施工要求11第四章 施工方法121、脚手架搭设施工工艺122、脚手架拆除施工工艺133、各杆系搭设和节点处理134、安全防护的搭设18第五章、安全管理201、安全组织制度保证措施202、避雷措施223、人员要求224、搭设阶段235、使用阶段236、拆除阶段247、外脚手架防台风措施25第六章 安全生产事故应急救援预案251、本工程预案适用范围252、应急预案指挥部的组成263、报告程序274、生产安全事故应急救援响应285、施工现场应急救援情况及救援措施286、现场救援处置307、应急救援办法318、应急救援预案演练计划及安排33第七章 附图33第八章、脚手架的设计计算34 第一章 编制依据和工程概况一、编制依据1、建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001(2002 年版)；2、建筑施工安全检查标准JGJ59-99；3、建筑施工高处作业安全技术规范JGJ80-91；4、地质勘察报告；5、本工程施工图纸二、工程概况某某专线拆迁复建房工程（B3732E02地块）位于广州市白云区金沙洲沙凤一路。该工程有2栋23层，1座3层公共配套建筑。工程总建筑面积约36177平方米，建筑用地面积10110平方米，地下室建筑面积4120平方米。建筑物设计标高±0.000相当于绝对标高8.9米（东区），其中最高建筑物高度为米，地下室层高4.2米，住宅楼首层层高4.5米，标准层高2.9米。结构形式:框架剪力墙结构，采用基础类型为冲孔灌注桩基础，桩端持力层为中、风化灰岩层，装修标准为精装修，地下一层为停车场、配电室、消防水池、水泵房等辅助用房。地上一层主要功能为花园式架空层、物业管理用房、大堂等；二层以上为住宅标准层，每栋塔楼设二台电梯，其中一部为消防电梯，另设一部疏散楼梯。本工程地下室采用300、350、400厚钢筋砼外壁；地上墙体材料采用加气混凝土砌块，除图纸注明厚度以外，外墙为200厚，内墙电梯井、设备房、楼梯间及分户墙为200厚，其余为100厚。2、结构概况本工程结构体系为：地下车库及1、2栋塔楼为剪力墙结构体系，3栋为框架结构。建筑结构安全等级为二级，设计使用年限为50年，按丙类建筑设防，地震抗震等级为二级。抗震等级为：全部楼层的剪力墙、框架梁为二级。 第二章 脚手架的设计一、外脚手架搭设概况由于本工程建筑物较高，根据规范要求（JGJ130-2001），按二步三跨连墙件设置搭设高度为50 m，而按本工程高度搭设落地式脚手架，不符合规范安全要求,故本工程采用的脚手架主要搭设情况有两种，分别为落地式脚手架和悬挑式脚手架。二、外脚手架的设计1、根据本工程楼层高度、结构特点、施工进度安排、工期要求，地下室周边、1层裙楼、1、2栋塔楼北面（东、西面部分立面）、3栋塔楼周边、屋面楼梯间等采用落地双排外脚手架。1、2栋塔楼南面、东、西面部分立面、二层及以上至屋面采用悬挑双排外脚手架，在塔楼二层(4.5m 标高处)悬挑工字钢。2、外脚手架必须具有足够的承载力、刚度和稳定性，在各种荷载作用下不发生失稳、倒塌，以及超过允许要求的变形、倾斜、摇晃或扭曲现象，确保安全施工。3、竖向荷载传递路线：脚手板纵向水平杆横向水平杆横向水平杆与立杆连接的扣件立杆工字钢、钢丝绳或垫板结构或地基。4、水平荷载传递路线：立杆立杆与连墙件的扣件连墙件结构5、落地式双排脚手架、地下室周边、1层裙楼、1、2栋塔楼北面（东、西面部分立面）、3栋塔楼周边、屋面楼梯间等采用落地双排外脚手架。、裙楼上塔楼边线收缩部位采用，搭设至裙楼建筑顶部。、落地双排外脚手架采用48×3.5钢管和扣件搭设，内、外立杆均为单杆，立杆纵距=1.5m(具体尺寸根据工程结构尺寸进行调整，不得大于1.5m)，立杆横距b=0.80m，内排立杆距外墙b1=0.25m(空调板和阳台等处要根据实际情况加大)，扫地大横杆距地面200mm，大横杆步距h=1.8m，小横杆间距1=0.75m，端头距结构b2=0.1m，平桥面采用采用钢格栅脚手板，外排架内侧满挂密目安全网全封闭。、落地双排外脚手架与结构拉结，水平间距L1=34.5m，竖向间距H12h=3.6m，搭设过程中选派专人负责检查，严禁漏设或不设。、落地式脚手架的卸荷于7、11、15、19、22 层设置，受力体系采用48×3.5钢管，扣件、15 钢丝绳(6×37，公称抗拉强度1550N/mm2)及预埋吊环18 钢筋组成，分5 段设卸荷装置，吊点卸荷水平距离为2 倍立杆间距。、落地双排外脚手架按外墙装修架进行设计，其施工活荷载要严格控制在3KN/m2 以内，不得在落地双排外脚手架上堆放任何建筑材料。主体结构施工时，所有外模和边梁底模支撑不得依附于落地双排外脚手架；外墙装修时，落地双排外脚手架同时作业层按两层平桥考虑。6、悬挑式双排脚手架、1、2栋塔楼北面、东、西面（部分外墙）二层及以上至屋面外脚手架搭设悬挑式双排脚手架；本脚手架搭设包含一道悬挑架和多道卸荷，悬挑架在2 层开始搭设，在钢梁上一层楼面设钢丝绳卸荷。不同施工段相邻高差超过2 层时，需在施工高度高的一段竖向分段搭设悬挑架，待另一施工段高度施工至架底时，拆除底下一段架体。分段高度根据实际情况确定。、第一道悬挑双排外脚手架受力体系采用16 号工字钢、48×3.5钢管，扣件、15 钢丝绳(6×37，公称抗拉强度1550N/mm2)及预埋吊环18 钢筋组成，吊点卸荷水平距离为1 倍立杆间距。第一道悬挑架在塔楼2层(4.55m 标高处)开始搭设，在3 层楼面设钢丝绳卸荷。工字钢悬挑梁全长不小于3.5m，位于结构上长度不得低于0.5m，每根工字钢水平间距均不得超过1.5m(具体尺寸根据工程结构尺寸进行调整，不得大于1.5m)，上一楼层的吊环水平间距也不得超过1.5m，工字钢与上一楼层相应吊环在同一竖直平面内，水平偏差不得超过100mm。、第二道及以上卸荷卸荷于3、7、11、15、19、22 层设置，分6 段设卸荷装置，采用钢管悬挑，吊点卸荷水平距离为2 倍立杆间距，做法与落地双排外脚手架相同。、内、外立杆均为单杆，立杆纵距=1.5m(具体尺寸根据工程结构尺寸进行调整，不得大于1.5m)，立杆横距b=0.80m，内排立杆距外墙b1=0.35m(空调板和阳台等处要根据实际情况加大)，扫地大横杆距工字钢表面上200mm，大横杆步距h=1.8m，小横杆间距1=0.75m，端头距结构b2=0.1m，平桥面采用采用钢格栅脚手板，外排架内侧满挂密目安全网全封闭。要求所有斜拉结点处的小横杆端头要顶紧结构面作为水平压杆，以抵消内、外斜拉钢丝绳所产生的水平分力，并在拉结点处设置双扣件。、如遇工字钢、钢丝绳要穿过楼层周边剪力墙的情况，可采取预留孔洞后施工的方法，现场要根据实际情况进行处理。、悬挑双排外脚手架与结构拉结，水平间距L1=34.5m，竖向间距每层设置，搭设过程中选派专人负责检查，严禁漏设或不设。、悬挑双排外脚手架按外墙装修架进行设计，其施工荷载要严格控制在3KN/m2 以内，不得在落地双排外脚手架上堆放任何建筑材料。主体结构施工时，所有外模和边梁底模支撑不得依附于落地双排外脚手架；外墙装修时，双排外脚手架同时作业层按两层平桥考虑。、悬挑双排外脚手架的下面为落地双排外脚手架，其立杆位置要错开悬挑双排外脚手架的工字钢、钢丝绳及吊环位置，以便利用落地双排外脚手架搭设悬挑双排外脚手架。第一道斜拉钢丝绳安装完成后，悬挑双排脚手架形成新的整体后，才能拆除原落地架的立杆、剪刀撑、小横杆和一层架体，并重新设置剪刀撑。、根据塔楼的楼层高度和卸荷情况，分别在施工3 层、7 层、11层、15 层、19 层、22 层楼板结构时，在楼层边梁、外墙上预埋斜拉钢丝绳的吊环，采用级钢筋18 制作，埋入深度不小于30d，并要钩住结构钢筋。根据结构进度情况，及时将吊环与工字钢套上钢丝绳，采用1.5T 葫芦拉紧，并用3 个U 型卡和一个安全弯固定。、悬挑双排外脚手架按广州市文明施工要求设置安全斜挡板，避免因高空聚合物而威胁施工人员及周围行人、车辆的安全(详见附图-15)。工字钢、钢丝绳、吊环的预埋、处理、固定和拉结要选派专人负责落实、检查，严禁漏设或不设，严禁乱动各节点。7、外脚手架必须具有足够的承载力、刚度和稳定性，在各种荷载作用下不发生失稳、倒塌以及超过允许要求的变形、倾斜、摇晃或扭曲现象，确保安全施工。脚手架两排立杆之间的横距为b=0.8 m，立杆纵距为a=1.5 m，大横杆的步距为h=1.8 m。小横杆间距为1.5 m，作业层间距不大于0.75 m。脚手架搭设尺寸详见平面和立面图（附图-15）。三、脚手架的构造1、纵向水平杆要求设置在立杆内侧，长度不宜小于三跨。接长宜使用对接。对接扣件要交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不宜大于纵距的1/3。接长如采用搭接，搭接长度不应小于1m，要等间距设置3 个旋转扣件固定。本工程使用钢格栅脚手板，横向水平杆作为纵向水平杆的支座，用直角扣件固定在立杆上。2、横向水平杆作业层上非主节点处的横向水平杆，最大间距要大于纵距的1/2。横向水平杆两端均采用直角扣件固定在纵向水平杆上。横向水平杆靠墙一端外伸长度不大于250mm，靠墙一端离外墙装饰面距离不大于100mm。3、脚手板各层平桥脚手架铺满、铺稳，离开外墙装饰面150mm。脚手板设置在四根纵向水平杆上，钢格栅脚手板要与支承杆可靠固定。4、立杆内立杆距外墙边250mm，落地处每根立杆底部要设置木垫板，木垫板厚50mm。相邻立杆的对接扣件不得在同一高度内，下端第一根立杆交错用6m杆和3m 杆相互错开。5、连墙件本工程采用刚性连墙件，连墙件水平方向不大于三跨，高度方向隔步设置。连墙件内外两个受力方向均要采用不小于两个直角扣件固定。6、剪刀撑剪刀撑在外侧立面整个长度和高度连续设置，斜杆与地面的倾角按45°控制。每道剪刀撑宽度不小于4 跨。剪刀撑斜杆的接长采用搭接，搭接长度不小于1m，应等间距设置3个旋转固定。7、扣件螺栓拧紧扭力矩不小于40N·m，且不大于65N·m。主节点处固定横向水平杆、纵向水平杆、剪刀撑等用的直角扣件、旋转扣件的中心点的相互距离不大于150mm。对接扣件开口要朝上或朝内。各杆件端头伸出扣件盖板边缘的长度不小于100mm。8、基础、落地式脚手架的基础基本设置在地下室顶板上，其单根立杆总荷载为：31.716×60%19.03KN。、按结构设计说明，地下室顶板的荷载设计值约为22.5 kN/m2（覆土荷载15 kN/m27.5 kN/m2=22.5kN/m2），其砼在达到设计强度时，共同承担的设计容许承载力分别为为24 kN/m2，（22.5×1.4=24 kN/m2）。、各栋地下室顶板结构浇筑砼时，地下室结构模板支顶不得拆除，待混凝土强度达到设计要求方可拆模。其高支撑立杆支撑在地下室顶板上，立杆下垫50mm木垫板，可满足承载力要求。、位于楼板上的落地双排外脚手架立杆底部加设木方作垫块，拉线、拉尺按规定间距尺寸摆放木方，铺设平稳。9、施工人员上下梯搭设方法施工人员上下梯搭设在各栋的中部，斜道宽度为0.8m，坡道不大于13，采用钢扣件“之字”型搭设48 钢管斜杆，上铺脚手架，拐弯处设置平台，其宽度为1.2m，斜道两侧及平台外围均设置栏杆及挡脚板，扶手栏杆高度为1.2m，挡脚板高度为180mm。第三章 施工部署1、技术准备工作（1） 、组织技术人员提前设计和编制外架搭设方案；（2） 、做好外架工程的技术和安全书面交底工作，严格贯彻执行制定的方案；（3） 、针对外架工程成立专门质量、安全机构，机构如下：组长副组长组员毛刚梁广雄、刘文礼黄纪志、蔡学、沈鸿平2、材料选择A、钢管（1）新钢管的检查应符合下列规定：钢管应有产品质量合格证；（2）应有质量检验报告，钢管材质检验方法应符合现行国家标准金属拉伸试验方法（GB/T288）的有关规定；（3）钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；（4）钢管、钢脚手板外径、壁厚、端面等的偏差应分别符合下列规定：（5）钢管必须涂防锈漆；（6）立杆、横杆喷涂油漆，阳角立杆、剪力撑喷涂油漆。表1钢管、钢脚手板材料尺寸允许偏差表序号项目允许偏差（mm）检查工具1焊接钢管尺寸外径0.5游标卡尺壁厚0.52钢管两端面切斜偏差1.70塞尺、拐角尺3钢管外表面锈蚀深度0.5游标卡尺4钢管弯曲各种杆件钢管端部弯曲11.5m5立杆钢管弯曲3m<14m124m<16.5m20水平杆、斜杆的钢管弯曲16.5m30钢板尺5冲压脚手板板挠曲14m12板面扭曲（任一角翘起）5（7）旧钢管的检查应符合下列要求（8）表面锈蚀深度应符合上表1第3项的规定。用于本工程的旧钢管应在进入工地时进行检查，在使用过程中每年检查不少于一次。检查时应在锈蚀严重的钢管中抽取三要，在每根锈蚀严重的部位横向截断，取样检查，锈蚀深度超过规定值时，不得使用；（9）钢管弯曲变形应符合表1第4项规定；（10）钢管采用外拚48mm，壁厚3.5mm的高频焊接钢管。严重锈蚀、弯民、压扁、有裂缝的钢管严禁使用；（11）为了方便操作用于架子的单要钢管的最大质量不应大于25。B、扣件（1）扣件应采用可锻铸铁制作的保件，其质量符合现行国家标准钢管脚手架扣件（GB15831）的规定；（2）新扣件应有生产许可证、法定检测单位的检测报告和产品质量合格证，当对扣件质量有怀疑时，应按现行国家标准钢管脚手架扣件（GB15831）规定抽样检测；（3）旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换；（4）新旧扣件均应进行防锈处理。C、脚手板钢筋网脚手板采用1.5m×0.8m规格，钢筋网与钢管连接应用镀锌铁线箍绕2-3圈，凡尺寸不符合要求的均不得使用。D、安全网 安全网分平网和立网两种，平网采用锦纶材料制成。立网采用密目安全网（蓝色），安全网出厂前，必须有国家指定的监督检测部门批量验证和检验员检验合格证。安全网在贮运中，必须通风、遮光、隔热，同时要避免化学物品的侵蚀，搬运时禁止使用钩子，已使用过的安全网必须经过检查和试验合格后方可使用，超过使用期限的安全网严禁合使用。E、悬挑工字钢（1）要求采用Q235钢，其质量应符合现行国家标准碳素结构钢GB/T700T 低合金高强度结构网GB/T1591的规定。（2）不使用严重弯曲变形或锈蚀的钢材。3、工期外架架体随着土建及装饰工程的进度，架高高出建筑物施工层一层进行搭设，以确保施工安全和进度。4、劳动力安排及材料、机具配备、 劳动力计划工程名称负责人架子工（人）杂工（人）裙楼架子班长30101栋架子班长15102栋架子班长15103栋架子班长105、材料使用计划材料使用数量单位进场时间48×3.5mm钢管1000t密目安全网30000水平安全网6000直角扣件50000个旋转扣件20000个对接扣件20000个6×37直径15mm钢丝绳30t钢丝绳卡1200个HRB235级16mm钢筋5t踢脚铁皮600HRB235级直径18mm钢筋6t16#工字钢20t、机具配备架子扳手70把，用于脚手架搭设和拆除，力矩扳手2把，用于检查脚手架扣件拧紧力是否达到要求，经纬仪、水准仪各2台，用于测量脚手架安装质量和变形。5、施工要求（1） 材料要求按照相应材料的验收标准，对进场材料逐一仔细检查验收，不合格材料不得使用，检查合格后方可使用，材料堆放按平面布置图定置。（2） 场地要求：清除搭设场地的杂物，做到排水顺畅。（3）、 外架搭设要求：a、外架主要用于外墙装饰工程和安全围护，架面施工荷载控制值为3000N/m2b、外架的搭设：立杆纵距基本上按l1.5M排列，单杆至12层；立杆横距按b=0.8M，步距h=1.8M，离墙间距250mm，首5层采用兜底网，5层以上采用小横杆内挑面铺竹脚手板封闭。c、其它构造要求纵向支撑宽度控制在7.5M，与地面角度为45°60°，搭设在外架外侧，由下向上沿长度连续设置，连接采用对接扣件连接或者转角扣件三道连接，连接点距外架节点不大于200mm，支撑应与立杆和横向水平杆用转角扣件扣牢。横向支撑按规范设置，来增加外架的横向刚度。d、外架封闭垂直面采用满挂安全网围护，安全网应封严，与外架固定牢固。水平面从二层楼面起采用安全平网防护，在第12层设置一道安全斜挡板。挡脚板设在外架各层平板、斜道、平台的外力杆内侧，安全网外面设挡脚板。挡脚板高度不小于180mm，厚度不少于10mm，外侧以红白相间油漆标识。e、外架立底部设置木模板垫板，垫板尺寸200×300×50。第四章 施工方法1、脚手架搭设施工工艺、落地脚手架搭设的工艺流程：场地平整定位设置立杆垫板排放纵向扫地杆逐根竖立杆，随即与纵向扫地杆扣紧装横向扫地杆，并与立杆或纵向扫地杆扣紧安装第一步大横杆、小横杆安装第二步大横杆、小横杆加临时斜撑杆、第三步大横杆、小横杆安装剪刀撑安装连墙件、拉结筋和回头顶扎安全网平桥铺脚手板和挡脚板绑护身栏杆循环往上搭设。、悬挑脚手架搭设的工艺流程：工字钢预埋逐根竖立杆，随即与纵向扫地杆扣紧装横向扫地杆，并与立杆或纵向扫地杆扣紧安装第一步大横杆、小横杆安装第二步大横杆、小横杆加临时斜撑杆、第三步大横杆、小横杆安装剪刀撑安装连墙件、拉结筋和回头顶扎安全网平桥铺脚手板和挡脚板绑护身栏杆安装斜吊钢丝绳循环往上搭设。、根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记。用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记。垫板要准确地放在定位线上，垫板必须铺放平稳，不得悬空。在搭设底部脚手架的过程中，沿四周每框架格内设一道斜支撑，拐角处双向增设，待该部位与脚手架与主体结构的连墙件可靠拉结后方可拆除。当脚手架操作层高出连墙件两步时，要采取临时稳定措施，直到连墙件搭设完毕后方可拆除。、双排架宜先立内排立杆，后立外排立杆。每排立杆宜先立两头的，现立中间的一根，互相看齐后，立中间部分各立杆。双排架内、外排两立杆的连线要与墙面垂直。立杆接长时，宜先立外排，后立内排。2、脚手架拆除施工工艺、拆架程序要遵守由上而下，先搭后拆的原则，一般的拆除顺序为安全网栏杆脚手板剪刀撑纵向水平杆横向水平杆立杆。不准分立面拆架或在上下两步同时进行拆架。做到一步一清、一杆一清。拆立杆时，要先抱住立杆再拆开最后两个扣。拆除纵向水平杆、斜撑、剪刀撑时，要先拆中间扣件，然后托住中间，再解端头扣。所有连墙杆等必须随脚手架拆除同步下降，严禁先将连墙件整层或数层拆除后再拆脚手架。、分段拆除高差不能大于2 步，如高差大于2 步，要增设连墙件加固。要保证拆除后的稳定性不被破坏，连墙杆被拆除前，要加设临时支撑防止变形、失稳。、当脚手架拆至下部最后一根长钢管的高度(约6m 时)，要先在适当位置搭临时抛撑加固后再拆连墙件。3、各杆系搭设和节点处理、各杆系搭设a、立杆悬挑脚手架采用双排单立杆。立杆与纵向水平杆采用直角扣件连接，接头交错布置，两相邻立杆接头避免出现在同步同跨内，并在高度方向错开距离不小于50cm，各接头中心距主节点（立杆与纵向水平杆相交处）距离不大于60cm。立杆与立杆采用对接扣件连接，接头位置距离主节点不超过1/3步距，具体详下图： 立杆顶端高出建筑物檐口上皮1.5M，主立杆设置底座，设置4CM木模板垫板，垫板尺寸200×300×40。b、纵横扫地杆设置一道纵、横扫地杆，距地200MM，纵向扫地杆用直角扣件固定在立杆上，横向扫地杆选择直角扣件固定在纵向扫地杆下方的立杆上。C、纵向水平杆纵向水平杆置于小横杆之下，在立杆的内侧，采用直角扣件与立杆扣紧，其长度大于三跨，同一步纵向水平杆四周交圈。脚手架立杆横距1m宽度范围内共设置2根纵向水平杆，两侧的纵向水平杆直接用扣件连接到立杆，中间的纵向水平杆均匀布置。纵向水平杆采用对接扣件连接，接头交错布置，接头不在同步、同跨内，相邻接头水平距离不小于50cm，各接头与立杆距离不大于50cm，具体详下图：d、小横杆 每根立杆与纵向水平杆相交连接处必须设置一根小横杆，并采用直角扣件扣紧在立杆上，该杆轴线偏离主节点距离不大于15cm，小横杆间距应与立杆纵距相同，根据作业层脚手板搭设需要，在两纵向水平杆之间等距离设置4条小横杆。小横杆伸出外排纵向水平杆边缘距离不小于10cm，伸出里排纵向水平杆25cm，距结构外边缘10cm。上、下小横杆在立杆处错开布置，同层的相邻小横杆在立柱处相向布置，靠墙一侧的外伸长度不大250MM。f、支撑、纵向支撑；纵向支撑搭设详下图、横向支撑：横向支撑的斜杆长度控制在3.8M，按规范设置一底层到顶层，具体详下图：、剪刀撑的搭设本脚手架斜撑采用纵向剪刀撑与横向斜撑相结合的方式，随立杆纵横向水平杆同步搭设，用通长剪刀撑沿架高连续布置。剪刀撑每5步6跨设置一道，斜杆与地面夹角在45°60°之间，斜杆相交点处于同一条直线上，沿架高连续布置，相交的两根剪刀撑一根斜杆扣在立杆上，另一根斜杆扣在小横杆伸出的端头上，两端分别用旋转扣固定，并在中间增加24个扣结点，所有固定点距主节点距离不大于15cm，最下部的斜杆与立杆的连接点距地面的高度控制在30cm以内。剪刀撑的杆件连接采用搭结，搭结长度不小于1m，并用至少2个旋转扣件固定，端部扣件距杆端净距离不小于10cm。局部脚手架与其他部位脚手架错层处在脚手架里外排立杆之间上下连续布置横向斜撑，斜杆采用旋转扣件固定在与之相交的立杆或横向水平杆的伸出端上。g、脚手板采用钢筋网脚手板，长1.5m，宽0.8m，每个作业层上满铺一层脚手板，并设置安全网及防护栏杆。钢筋网设置在横向水平杆上，四角用直径1.2mm的镀锌铁丝箍绕23圈固定牢固，防止颠覆。钢筋网脚手板铺设时，应平铺、满铺、铺稳，按垂直于纵向水平杆方向铺设，接缝处对接平铺，靠墙一侧脚手板离墙距离不大于15cm，拐角处两个方向的钢筋网脚手板应重叠放置，避免出现探头及空挡现象。h、连墙件连墙件采用刚性连接，垂直间距为标准层高度，水平间距4.50m，连墙杆与脚手架，建筑物的连接采用直角扣件，在边框架梁上，预埋HRB235级18mm钢筋环，钢管与脚手架立杆可靠拉结。连墙杆横竖向顺序排列、均匀布置，与架体和结构面垂直，并尽量靠近主节点（与主节点距离不大于30cm），连墙杆伸出扣件的距离大于10cm。建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001中表6.4.1连墙件布置最大间距脚手架高度竖向间距（h）水平间距（la）每根连墙件覆盖面积（）双排50m2 h3 la40>502 h3 la27单排24m2 h3 la40i、卸荷钢丝绳卸荷钢丝绳采用6×37直径15mm的钢丝绳，钢丝绳一端与结构预埋HRB235级18mm钢筋吊环拉结，另一段与脚手架拉结，钢丝绳端固定和连接采用钢丝绳夹，夹座扣在钢丝绳的工作段上，U形螺栓扣在钢丝绳的尾段上，每一连接处钢丝绳夹至少设置3个。 钢丝绳绳卡在采用骑马式绳卡，使用时一定要把U型环螺栓拧紧，直到钢丝绳被压扁1/3左右为止。同时，在钢丝绳受力后要进行第二次拧紧，以保证接头的牢靠，为方便以后检查绳卡是否滑动，钢丝绳要做一个安全湾。k、防护设施脚手架满挂全封暑式密目安全网，密目安全网规格1.8m×6.0m，用直径1.2mm的镀锌铁丝绑扎在纵向水平杆外立杆内侧，作业层脚手架立杆于1.20m处设置一道防护栏杆，底部侧面设置18cm高的挡脚板，脚手架所在层脚手架底部采用胶合板全部封闭。脚手架首层外侧设置通长平网防护层。l、人行斜道出入口构造脚手架搭设之字形人行斜道，斜道宽度0.8m，坡度不超过40°，拐弯处设置平台，长度不小于1m，斜道两侧及平台外围设置1.2m高栏杆及180mm高挡脚板，斜道上满足钢筋网脚手板，钢筋网采用搭接，下面的板头压住上面的板头，板头突出的地方设置40×40防滑木条，钢筋网脚手板上每间隔250mm300mm设置一根防滑条。人行斜道出入口处搭设防护蓬，构造详见附图。m、悬挑工字钢、悬挑梁选用16#工字钢。、立柱间距由施工员放线定位，悬挑工字钢和预埋吊环应准确放置在定位线上。、在工字钢面上要设有18钢筋用于钢管立杆定位。、刚性连墙杆布置具体详见附图-12。悬挂节点及斜拉卸荷节点详见附图-9：悬挑钢梁布置详见附图-24、安全防护的搭设 脚手架外侧从地面起（扫地杆）采用密眼绿色无破损安全网全封闭。安全网在国家定点生产厂购买，并索取合格证。进场后，经项目部安全员、材料员验收合格后方可投入使用。 外脚手架在操作层满铺钢筋网脚手板。脚手板每块不得大于30公斤，离开墙面1215CM，并且不得出现探头板（伸出小横杆20CM）。其下每三层设一道隔离层，用安全网全封闭。每次暴风雨来临前，必须对脚手架进行加固；暴风雨过后，要对脚手架进行检查、观测。若有异常应及时进行矫正或加固。外脚手架在每步中间设置一根水平围护大横杆,沿整个建筑四周。两层楼层的高度设置一道不小于18CM高的踢脚板。表面用红白油漆分色。在九层及以上每四层四周设悬挑水平安全栏板一道，以防施工楼层的杂物坠落伤人。安全栏板外悬挑出4米，采用钢管与外排脚手架拉接，安全栏板采用毛竹满铺。第五章 安全管理1、安全组织制度保证措施、安全目标安全目标：实现无重伤、伤亡；无倒塌、高处坠落、物体打击、火灾等安全事故。、安全保证体系我公司组建的项目经理部成立安全保障领导小组，项目经理任组长，项目副经理及总工程师任副组长，成员由安全、施工、技术、设备、计划、财务等部门负责人及各施工班长长组成，其中：项目经理对本段工程安全承担主要责任，施工队长对施工安全负责直接责任。安全保障领导小组负责定期安全检查、召开安全分析会议，分析安全保障计划的执行情况，及时发现问题，研究改进措施，积极推动项目经理部安全管理工作的深入开展。、安全生产责任制在本工程施工过程中，运用科学的管理手段和模式，以安全为中心，制定以保证安全生产为目的安全生产体系。安全体系由安全生产责任制，安全生产制度及安全生产网络管理组成。A、安全生产责任制根据本工程管理人员规模，以项目经理为主要第一责任人、安全负责人，各级施工组长及班组为主要执行者，安全员、施工员为主要监督者。各自的具体职责如下：1）项目经理：全面负责本脚手架工程的安全措施，安全生产教育，保证施工现场的安全；并且负责落实、检查，并强制整改不安全隐患。2）施工员：负责检查上级安排的安全工作的实施情况，进行施工前安全交底工作，监督并参与架子工班的安全学习。3）安全员：督促架子工施工全过程的安全生产，纠正违章，配合有关部门排队施工不安全因素，安排班内安全活动及安全教育的开展；监督劳防用品的发放和使用，采购合格的用于安全生产及劳动防护用品的产品和劳防材料。4）物资管理员：保主所有使用的安全防护用品安全有效，监督工人领取安全带、安全帽等用品，并对存放的安全用品进行检查；5）项目技术负责人：保证进场架子工的安全技术素质，控制加班加点，、保证劳逸结合；与工人进行适当的技术交流指导，确保所有架子工都是带证上岗。6）架子工班班长：监督架子工搭设架子时安全用品使用情况，检查发现施工隐患，关注每个工人的施工安全情况。B、安全生产制度根据国家及地方现行规范（标准），并结合本工程的实际情况制定关于安全教育、检查、交底、活动等四项制度，要求所有进入本施工现场的人员以班组为单位进行检查，同时在进场之前将另行制定工程（安全生产奖罚条例）以确保制度及各项措施的落实。1）进场架子工必须经班组、项目部和单位三级安全教育，才能上岗操作。2）安全部门每月组织一次安全检查，项目部安全负责人进行日常的安全检查，按照安全检查标准进行检查评分，对发现的问题，下发整改通知单，督促整改。3）施工过程必须严格执行国家、行业安全生产规程，以及本单位安全生产制度，每道工序作业前，施工人员必须按照建筑施工扣件式钢管脚手架安全技术操作规范，下达安全交底单，安全员检查安全措施落实情况，对出现的隐患及时整改，并做好记录。4）进入施工现场必须戴好安全帽、安全带，在无防护设施的情况下严禁高空特种作业和危险部位的施工。5）开展安全活动，坚持勤抓勤查，定期召开安全碰头会，杜绝一切安全隐患。C、安全组织保证措施1）加强宣传教育工作，强化全员安全意识，建立安全保证系，使安全管理制度化，教育经常化。2）在安排、检查、落实施工任务的同时，必须兼顾和保证安全工作，把安全贯穿于施工过程。3）坚持定期的安全教育和检查制度，设立安全监督岗，支持和发挥兼、专安全人员的作用。4）严格禁止带病、喝酒后作业。5）开工前，组织管理人员、架子工班认真学习安规，并定期进行安全考试，使大家熟悉和掌握安全生产的各项规定，各专业工种作业人员，必须经专业培训和考试合格后方准独立操作。6）当发现监测数据有突变或异变时，及时通知现场负责人，并采取应急措施，保证施工作业安全。7）有关工种操作人员配发专用防护用品，如安全帽、安全带等。8）清除一切可能造成火灾、爆炸事故的根源，严格控制火源、易燃、易爆和助燃物。2、避雷措施（1）、施工现场场内所有防雷装置的接地电阻不得大于30。（2）、避雷针用直径10mm镀锌钢筋制作，设于每座塔楼四角外架的立杆上，高度高出1.2M，且将所有最上层的大横杆全部接通，形成避雷网络。将立杆与整个建筑物楼内避雷系统连成一体，连接应保证接触牢靠。接地线与建筑物楼层内避雷系统的设置按脚手架的长度不超过50m设置一个，位置设置在施工人员不经常走到的地方，以避免跨步电压的危害，并防止接地线遭机械伤害，同时注意检查与其他金属物或电缆之间的安全距离（一般不小于3m），避免发生击穿事故。（3）、脚手架防雷接地利用已埋设刚性连墙体的扁铁（45×5）与建筑物柱（墙）内竖向钢筋焊接牢固，将脚手架的防雷纳入建筑物防雷体系。（4）、脚手架消防设施列入工地施工消防系统，由工地统一安排和设置。（5）、在施工期间遇有雷雨时，外架外的操作人员应立即离开。3、人员要求（1）、脚手架搭设人员必须是经过国家现行标准特种作业人员安全技术考核管理规则考核合格的专业架子工。上岗人员应定期体检，体检合格者方可发上岗证。（2）、搭设脚手架人员必须戴安全帽、安全带、穿防滑鞋等。4、搭设阶段(1)、脚手架的构配件质量及钢管、扣件、脚手板、底座等按质量检验要求进行检验，合格后方准使用。安全网按规定送检合格后方可使用。(2)、脚手架搭设应按下列阶段进行质量检查，发现问题应及时校正。a、基础完工后及脚手架搭设前；b、操作层上施加荷载前；c、每搭完10M高度后；d、达到设计高度后。(3)、脚手架的搭设质量必须连质安部门人员经检查签认后方能投入使用。(4)、施工钢丝绳时采用手拉葫芦或花篮螺栓拉紧，做到所有钢丝绳拉紧长度基本相同，避免钢丝绳受力不均匀。5、使用阶段(1)、外架分层搭设完毕后会同相关人员进行分层外架搭设验收，且办理移交使用手续。(2)、操作层上的施工荷载应符合要求，不得将模板、支撑、缆风绳、泵运混凝土及沙浆输送管等固定在脚手架上，严禁任意悬挂起重设备;(3)、六级及六级以上大风大雾、大雨天应停止脚手架作业，雨后架上操作应有防滑措施；(4)、应设专人负责对脚手架进行经常检查和保修：a、在下列情况下，必须对脚手架进行检查和保修：、在六级及六级以上大风与大雨后；、停用起过一个月，复工前。b、检查保修项目：、各主节点处杆件的安装，连墙件、支撑、门洞等的构造是否符合施工方案要求；、地基是否积水，底座是否松动、立柱是否悬空；、扣件螺栓是否松动；、24M以上脚手架立柱的沉降与垂直度允许偏差是否符合规定要求；、安全防护措施是否符合要求。(5)、在脚手架使用期间，严禁任意拆除下列杆件：a、主节点处的纵、横向水平杆，纵、横向扫地杆；b、连墙杆、支撑；c、栏杆、挡脚板。要拆除上述任一杆件均应采取安全措施，并报请主管部门批准。(6)、严禁任意在脚手架基础及其邻近处进行挖掘作业，否则应采取安全措施，并报主管部门批准。(7)、临街搭设的脚手架外侧应有防护措施，以防坠物伤人。(8)、在脚手架上进行电、气焊作业时，必须有防火措施和专人看守。(9)、工地临时用电线路的搭设及脚手架接地、避雷措施等应按国家现行标准施工现场临时用电安全技术规范（JG4688）的有关规定执行。6、拆除阶段(1)、拆除前必须完成以下准备工作：a、全面检查脚手架的扣件连接、连墙杆、支撑体系是否符合安全要求；b、根据检查结果，补充完善施工方案中的拆除顺序，经主管部门批准方可实施；c拆除安全技术措施，应由单位工程负责人逐级进行技术交底；d、除脚手架上杂物及地面障碍物。(2)、拆除应符合以下要求：a、拆除顺序应逐层由上而下进行，严禁上下同时作业。b、所有连墙体应随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固。c、当脚手架拆至下部最后一根长钢管的高度（约6.5M）时，应先按在适当位置搭临时抛撑加固，后拆连墙件。d、当脚手架采取分段、分立面拆除时，对不拆除的脚手架两端，应先按规定要求设置连墙件和横向支撑加固。(3)、卸料应符合以下要求：a、各构配件必须及时分段集中运至地面，严禁抛扔；b、运至地面的构配件应按规定要求及时检查整修与保养，并按品种、规格随时码堆存放，置于干燥通风处，防止锈蚀。c、外架维护和管理(1)
