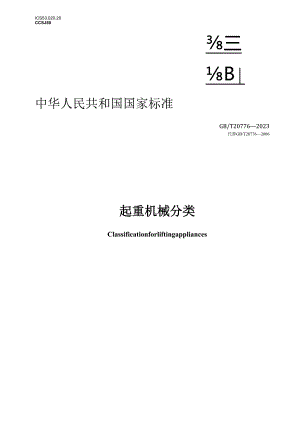

ICS53.020.20CCSJ80三B中华人民共和国国家标准GB/T207762023代替GB/T207762006起重机械分类Classificationforliftingappliances2024-07-01实施2023-12-28发布国家市场监督管理总局国家标准化管理委员会目次前言IIl1范围12规范性引用文件13术语和定义14分类原则、方法与分类45编码方法和代码结构6附录A（资料性）起重机械类型示例图8参考文献42图1起重机械代码结构7图A.1汽车起重机8图A.2轮胎起重机8图A.3履带起重机9图A.4全地面起重机10图A.5随车起重机10图A.6塔式起重机11图A.7门座起重机12图A.8固定式起重机12图A.9高塔柱起重机（轮胎式）13图A.10桅杆起重机（缆绳式）14图A.11悬臂起重机（柱式悬臂起重机）14图A.12通用桥式起重机15图A.13冶金桥式起重机15图A.14防爆桥式起重机16图A.15绝缘桥式起重机16图A.16电动单梁起重机17图A.17电动葫芦桥式起重机17图A.18核电站环行起重机18图A.19通用门式起重机18图A.20造船门式起重机19图A.21岸边集装箱起重机19图A.22轨道式集装箱门式起重机20图A.23轮胎式集装箱门式起重机2（）图A.24电动葫芦门式起重机21图A.25防爆门式起重机21图A.26架桥机22图A.27装卸桥（桥式抓斗卸船机）22图A.28铁路起重机23图A.29缆索起重机23图A.30浮式起重机24图A.31甲板起重机24图A.32海上平台起重机25图A.33手动葫芦（手拉葫芦）25图A.34电动葫芦26图.35气动葫芦27图A.36液压葫芦27图A.37油压千斤顶28图A.38机械千斤顶（螺旋千斤顶）29图.39气压千斤顶29图A.40起重滑车30图A.41卷扬机30图A.42钢丝绳卷扬式升船机31图A.43齿轮齿条爬升式升船机32图A.44液压式升船机32图A.45水力式升船机33图A.46卷扬式启闭机33图A.47液压式启闭机34图A.48螺杆式启闭机34图A.49施工升降机（齿轮齿条式货用）35图A.50简易升降机36图A.51举升机37图A.52升降横移类机械式停车设备37图A.53简易升降类机械式停车设备38图A.54平面移动类机械式停车设备38图A.55巷道堆垛类机械式停车设备39图A.56垂直升降类机械式停车设备39图A.57垂直循环类机械式停车设备40图A.58水平循环类机械式停车设备40图A.59多层循环类机械式停车设备41图A.60汽车专用升降机41表1起重机械分类表5本文件按照GB/T1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。GB/T20776起重机械分类与GB/T3811起重机设计规范、GB/T6974起重机术语等标准共同构成支撑起重机械的基础性国家标准体系。本文件代替GB/T207762006起重机械分类，与GB/T207762006相比，除结构调整和编辑性改动外，主要技术变化如下： 更改了范围（见第1章，2006年版的第1章）； 增加了术语和定义（见第3章）； 增加了分类原则、方法（见第4.1和4.2）;一更改了起重机械的大类、类别和品种分类（见4.3,2006年版的第3章、第4章、第5章、第6章）； 增加了编码方法和代码结构（见第5章）；一一删除了工作平台（见2006年版的第3章和第7章）。请注意本文件的某些内容可能涉及专利。木文件的发布机构不承担识别专利的责任。本文件由中国机械工业联合会提出。本文件由全国起重机械标准化技术委员会（SAC/TC227）归口。本文件起草单位：北京起重运输机械设计研究院有限公司、北京科正平工程技术检测研究院有限公司、交通运输部水运科学研究院、太原重工股份有限公司、大连华锐重工起重机有限公司、河南省矿山起重机有限公司、徐州重型机械有限公司、杭州国电机械设计研究院有限公司、天津港股份有限公司、北京建筑机械化研究院有限公司、辽宁省安全科学研究院、安吉长虹制链有限公司、微特技术有限公司、南京市特种设备安全监督检验研究院、山东丰汇设备技术有限公司、河南卫华重型机械股份有限公司、浙江中建路桥设备有限公司、常熟通润汽车零部件股份有限公司、江西华伍制动器股份有限公司、浙江省建设工程机械集团有限公司、江西起重机械总厂有限公司、河南省黄河防爆起重机有限公司、秦皇岛天业通联重工科技有限公司、德马科起重机械有限公司、河南省大方重型机器有限公司。本文件主要起草人：林夫奎、尚洪、王顺亭、路建湖、张德文、陶天华、张培、赵春晖、宁伟婷、马强、须雷、胡海胭、董卫刚、张士杰、黄金根、吴强、刘双、高诚、杨卫波、高铉敏、庆光蔚、In健康、刘永刚、童国柱、沈民、杜军华、夏挺、曾星文、胡鸣尚、孙玉桥、董彦波、胡旭。本文件及其所代替文件的历次版本发布情况为： 2006年首次发布为GB/T207762006; 本次为第一次修订。起重机械分类1范Sl本文件界定了起重机械的术语和定义，规定了起重机械的分类原则、方法与分类，编码方法和代码结构。本文件适用于起重机械的主要类型划分。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T6974（所有部分）起重机术语GB/T26476机械式停车设备术语3术语和定义GB/T6974（所有部分）和GB/T26476界定的以及下列术语和定义适用于本文件。3. 1起重机械Iiftingappliance在空间垂宜升降或垂直升降并水平移动重物的机械。注：本文件定义的起重机械指起重机、轻小型起重设备、升降机、机械式停车设备，不包括电梯和升降工作平台。3.2起重机crane使用吊钩或其他取物装置吊挂（或夹持等）重物，在空间进行升降与运移等循环作业的起重机械。来源：GB/T6974.12008,第2章，有修改3.3轻小型起重设备seriesliftingequipment构造紧凑，动作简单，作业范围投影以点、线为主，较为轻便的起重机械。3.4升降机lifter只有升降运动，且只能沿导向装置升降的起重机械。3.5机械式停车设备mechanicalparkingsystem通过机械搬运的方式实现汽车平面或立体停放的设备。来源：GB/T264762021,3.1.13.6流动式起重机mobilecrane能在带载或不带载情况下沿无轨路面行驶，且依靠自重保持稳定，带有臂架的起重机。来源：GB/T6974.12008,3.1.3.3,有修改3.7塔式起重机towercrane臂架安装在垂直塔身顶部、可回转的起重机。来源：GB/T6974.12008,3.1.3.4,有修改3.8臂架起重机jibcrane除塔式起重机、流动式起重机、铁路起重机、浮式起重机、甲板起重机和海上平台起重机外，带有臂架的起重机。来源：GB/T6974.12008,3.1.3.10,有修改3.9桥式起重机bridgecrane桥架梁通过运行装置支承在轨道上或直接支承在承载面上的起重机。来源：GB/T6974.12008,3.1.1.1,有修改3.10门式起值机gantrycrane桥架梁通过支腿支承在轨道或承载面上的起重机。来源：GB/T6974.12008,3.1,1.2,有修改3.11铁路起重机railwaycrane安装在专用底架上沿铁路轨道运行，用来从事装卸作业、设备安装以及铁路机车车辆脱轨、倾覆等事故救援，带有臂架的起重机。来源：GB/T6974.62016,2.1,有修改3.12燃索起重机cablecrane以柔性钢索（承载索）作为架空支承构件，供悬吊重物的起重小车在承载索上往返运行，具有垂直运输（起升）和水平运输（牵引）功能的起重机。来源：GB/T287562012,3.13.13浮式起重机floatingcrane以自航或拖航的专用浮船船体作支承和运行装置的起重机。来源：GB/T6974.72022,3.13.14甲板起重机deckcrane安装在船舶甲板上，用于装卸船货的起重机。来源：GB/T6974.12008,3.1.3.7,有修改3.15海上平台起重机OffShorecrane安装在固定或漂浮的海上结构上，用于海上结构和船舶间的物料或人员吊运的起重机。3.16起重葫芦hoist由动力装置、减速器、制动器等组合为一体，经卷筒或链轮卷放，以带动取物装置升降，整体作为独立单元的起重设备。3.17千斤顶jack采用人力或其他动力源驱动，通过承载面在其行程内顶升重物的轻小型起重设备。3.18起重滑车pulleyblock通过一个或多个滑轮装置以及绕过滑轮的绳组成的起重设备。3.19卷扬机winch动力驱动卷筒带动吊具上的载荷升降，或拖动载荷移动的起重设备。来源：GB/T19552019,3.1,有修改3.20升船机shiplift克服航道上集中水位落差、升降船舶的机电设备总成。3.21启闭机hoisterforfloodgate水利水电工程中启闭闸门、拦污栅的起重机械。3.22施工升降机builder,shoist临时安装的、带有有导向的平台、吊笼或其他运载装置并可在建设施工工地各层站停靠服务的升降机械。来源：GB/T10054.12021,3.13.23简易升降机simplelift以曳引机、卷扬机、电动葫芦、液压泵站等作为驱动装置，通过钢丝绳、齿轮齿条、链条或液压缸等部件带动货厢，在井道内沿垂直或与垂直方向倾斜角小于15°的刚性导向装置运行的仅用于运载货物的起重机械。来源：GB287552012,3.13.24举升机lift维修过程中，用以支承在物品底部或侧身的某一部位，使物品垂直升降的起重设备。3.25升降横移类机械式停车设备lift-slidingmechanicalparkingsystem使用载车板或其他载车装置升降和平移存取汽车的机械式停车设备。来源：GB/T264762021,3.1.23.26简易升降类机械式停车设备easyliftingmechanicalparkingsystem使用升降或俯仰等机构存取汽车的机械式停车设备。来源:GB/T264762021,3.1.33.27平面移动类机械式停车设备horizontalshiftingmechanicalparkingsystem使用搬运器在同一水平层上平面移动汽车或载车板，多层时使用升降机来进行不同层间的升降，从而实现存取汽车的机械式停车设备。来源：GB/T264762021,3.1.43.28巷道堆垛类机械式停车设备stackingmechanicalparkingsystem使用巷道堆垛机，将汽车水平且垂直移动到停车位，实现存取汽车的机械式停车设备。来源：GB/T264762021,3.1.53.29垂升降类机械式停车设备verticalliftingmechanicalparkingsystem使用升降机将汽车升降到指定层，并通过存取交接动作实现存取汽车的机械式停车设备。来源：GB/T264762021,3.1.63.30垂亶循环类机械式停车设备verticalcirculatingmechanicalparkingsystem使用垂直循环机构使载车装置产生循环运动到达出入口层而存取汽车的机械式停车设备。来源：GB/T264762021,3.1.73.31水平循环类机械式停车设备horizontalcirculatingmechanicalparkingsystem使用水平循环机构使载车装置产生循环运动到达升降机或出入口而存取汽车的机械式停车设备。来源：GB/T264762021,3.1.83.32多层循环类机械式停车设备multilayercirculatingmechanicalparkingsystem使用上下循环机构或升降机将汽车在不同层的停车位之间进行循环换位来实现汽车存取的机械式停车设备。来源：GB/T264762021,3.1.93.33汽车专用升降机liftforvehicle用于停车库出入口至不同停车楼层间升降搬运汽车的设备。来源：GB/T264762021,3.1,104分类原则、方法与分类4.1 分类原则本文件以起重机械主要结构和机构及其组合为基本划分原则，同时兼顾功能进行分类。4.2 分类方法起重机械采用线分类法，分为大类、类别、品种三级。层级与层级之间为隶属关系，同一层级之间尽量避免交叉和重复。4.3 分类起重机械的分类见表1,示例图见附录A。表1起重机械分类表代码分类名称备注大类类别品种QlOOOO起重机QlOlOO流动式起重机QlOlOl汽车起重机示例图见A.1Q10102轮胎起重机示例图见A.2Q10103履带起重机示例图见A.3Q10104全地面起重机示例图见A.4Q10105随车起重机示例图见A.5Q10200塔式起重机示例图见A.6Q10300臂架起重机Q10301门座起重机示例图见A.7Q10302固定式起重机示例图见A.8Q10303高塔柱起重机示例图见A.9Q10304桅杆起重机示例图见A.10Q10305悬臂起重机示例图见A.11Q10400桥式起重机Q10401通用桥式起重机示例图见A.12Q10402冶金桥式起重机示例图见A.13Q10403防爆桥式起重机示例图见A.14Q10404绝缘桥式起重机示例图见A.15Q10405电动单梁起重机示例图见A.16Q10406电动葫芦桥式起重机示例图见A.17Q10407核电站环行起重机示例图见A.18Q10500门式起重机Q1050通用门式起重机示例图见A.19Q10502造船门式起重机示例图见A.20Q10503岸边集装箱起重机示例图见A.21Q10504轨道式集装箱门式起重机示例图见A.22Q10505轮胎式集装箱门式起重机示例图见A.23Q10506电动葫芦门式起重机示例图见A.24Q10507防爆门式起重机示例图见A.25Q10508架桥机示例图见A.26Q10509装卸桥示例图见A.27Q10600铁路起重机示例图见A.28Q10700缆索起重机示例图见A.29Q10800浮式起重机示例图见A.30Q10900甲板起重机示例图见A.31QllOOO海上平台起重机示例图见A.32Q20000轻小型起重设备Q20100起重葫芦Q20101手动葫芦示例图见A.33表1起重机械分类表（续）代码分类名称备注大类类别品种Q20102电动葫芦示例图见A.34Q20103气动葫芦示例图见A.35Q20104液压葫芦示例图见A.36Q20200千斤顶Q20201油压千斤顶示例图见A.37Q20202机械千斤顶示例图见A.38Q20203气压千斤顶示例图见A.39Q20300起重滑车示例图见A.40Q20400卷扬机示例图见A.41Q30000升降机Q30100升船机Q30101钢丝绳卷扬式升船机示例图见A.42Q30102齿轮齿条爬升式升船机示例图见A.43Q30103液压式升船机示例图见A.44Q30104水力式升船机示例图见A.45Q30200启闭机Q3020卷扬式启闭机示例图见A.46Q30202液压式启闭机示例图见A.47Q30203螺杆式启闭机示例图见A.48Q30300施工升降机示例图见A.49Q30400简易升降机示例图见A.50Q30500举升机示例图见A.51Q40000机械式停车设备Q40100升降横移类机械式停车设备示例图见A.52040200简易升降类机械式停车设备示例图见A.53Q40300平面移动类机械式停车设备示例图见A.54Q40400巷道堆垛类机械式停车设备示例图见A.55Q40500垂直升降类机械式停车设备示例图见A.56Q40600垂直循环类机械式停车设备示例图见A.57Q40700水平循环类机械式停车设备示例图见A.58Q40800多层循环类机械式停车设备示例图见A.59Q40900汽车专用升降机示例图见A.605编码方法和代码结构5.1 本文件采用分层次编码方法。代码由拉丁字母和阿拉伯数字组成，共六位。第1位表示“起重机械"，用代码'Q'表示。第2位表示大类，从“1”开始顺序编码。第3位、第4位表示类别，从“01”顺序编码，即“01,02,03,99”。第5位、第6位表示品种，从“01”顺序编码，即“01,02,03,99”，见图1。图1起重机械代码结构5.2 类别、品种的代码以“0”补充，直至第6位，例如起重机的代码为QlOOO0。5.3 起重机械的代码见表1。附录A(XMtt)起重机械类型示例图A.1汽车起就机代码为QIOIO1。起重作业部分安装在通用或专用的汽车底盘上，具有载重汽车行驶性能的流动式起重机。示例图见图A.1。来源：JB/T97382015,3.1标引序号说明：1吊钩；2臂架：3一变幅构;4-操纵室；5 回转机构;6 转台；7 起升构:8 一平衡重；9驾驶室；10轮胎；11底盘；12 活动支腿:13 支脚盘。图A.1汽车起值机A.2轮胎起重机代码为QlOlo2。起重作业部分安装在专用轮胎式底盘上,具有在平坦的地面上不用支腿吊垂及带载行驶的功能的流动式起重机。示例图见图A.2o来源：JB/T125762015,3.15回转机构;6转台；7起升机构;8平衡通9底盘；10轮胎；H支腿：12支脚盘。标引序号说明：1吊钩；2臂架：3变幅机构;4司机室；图A.2轮胎起重机A.3履带起重机代码为QIOIo3。采用履带行走的流动式起重机。示例图见图A.3。来源：GB/T6974.22017,2.2.1标引序号说明：5转台；6一回转机构;7底盘;8一变幅9平衡重；10超起平衡重;11主臂桅杆；12超起桅杆。1吊钩；2主臂（桁架结构）;3 起升机构；4 司机室；图.3履带起就机A.4全地面起值机代码为QIOlo4。装在有油气悬架、多轴转向、多轴驱动和蟹行等特点的特制轮式底盘上，能在公路上行驶，且在作业场地具有比汽车起重机更高的机动性的流动式起重机。示例图见图A.4。来源：GB/T279962022f3.11-一吊钩；6一转台：11一支腿；2-臂架；7-一起升机构；12-一油气悬架底盘:3变幅机构：8-一平衡重：13一支脚盘。标引序号说明:4操纵室;5回转机构:9驾驶室;10轮胎；图A.4全地面起值机A.5随车起蹙机代码为Q10105o通常安装在商用车（包括拖车）上，由个在基座上方的转台和个固定到转台上的臂架系统组成的动力驱动的起重装置，用于汽车货物装卸的流动式起重机。示例图见图A.5。!来源：JB/T125772015,3.11支脚盘：2支腿：3 操纵系统;4 回转机构;5基座；H-伸缩液压缸;12液压伸缩臂;13吊钩。标引序号说明:6第一变幅液压缸;7转台；8第一节臂；9第二变幅液压缸:10第二节臂；图A.5随车起就机A.6塔式起及机代码为Q10200。定义见3.7。示例图见图A.6。畛-%/%/%/以/.为%引3%幺/.1 吊钩：2 小车；3臂架；4拉杆及支撑系统:5变幅机构；转台：12回转机构;13底架。6 塔身：7 尾拉索；8 架设系统；9配重；10起升机构：a）自行架设刎1一吊钩：6-提升机构，Il顶开系统:2一变幅小车；7-一配重；12塔身；3-一起垂臂；8-一平衡臂；13固定基础。4一司机室；9-上转台；5一塔头；10下转台：b）组装式塔式起重机图A.6塔式起重机A.7门座起窗机代码为Q10301。装有门座，且臂架可回转的移动式臂架起重机。示例图见图A.7。标引序号说明：1吊钩；2一一臂架；3司机室；4一一回转机构;5转柱；6一一运行机构:7一一门座；8一转台；9变幅机构;10机器房：11起升机构;12人字架。代码为Q10302。来源：GB/T图A.7门座起机A.8固定式起值机固定在基础或其他静止不动的基座上的臂架起重机。示例图见图A.8o6974.42016,3.59人字架；10臂架平衡系统;11变幅机构。标引序号说明:1吊钩；2臂架；3司机室：5立柱：6转台；7起升机构;8机器房:4回转机构:A.9高塔柱起重机代码为Q10303。装有高塔柱，且单臂架的下钦点支撑在高塔柱上，通常采用吊钩或抓斗装卸作业的臂架起重机。示例图见图A.9o标引序号说明：1吊钩：5高塔柱；9运行机构;2臂架；6机器房；10台架；3 变幅机构；7转台；11回转机构;4 司机室；8外伸支腿；12起升机构。图A.9高塔柱起机（轮胎式）A.10桅杆起就机代码为Q10304o以两端通过缆绳或支撑固定的桅杆或相同功能构件为基本构件，配备或者不配备臂架和/或回转机构，依靠起升机构和操作绳索工作的臂架起重机。示例图见图A.10。来源：GB/T6974.42016,3.6,有修改标引序号说明:1一一吊钩；2起升绳；3r桅杆：4一臂架；51.变幅绳:6一基座；7地锚；8皿9张紧装置。图A.10桅杆起重机（畿绳式）A.11悬号起重机代码为Q10305o取物装置悬挂在刚性固定的悬臂（臂架）上，或悬挂在可沿悬臂（臂架）运行的小车上的臂架起重机。来源：GB/T示例图见图A.l1o标引序号说明:Ir立柱：2=回转机构;3悬臂；4起重葫芦:5吊钩。图A.U悬臂起重机（柱式悬符起重机）A.12通用桥式起机代码为Q10401。一般环境中普通用途的桥式起重机，其取物装置为吊钩、抓斗、电磁吸盘等一种或多种的组合。示例图见图A.12o注：不包括以葫芦为起升机构的桥式起重机。标引序号说明:3吊钩:4桥架:5大车运行机构。1司机室；2小车：图A.12通用桥式起重机A.13冶金桥式起重机代码为Q10402。适应金属冶炼、铸造、轧制和热加工等特殊要求，直接用于生产工艺流程中的桥式起重机。示例图见图A.13。标引序号说明:1副小车；5附属钢结构;2主小车；3桥架；4主小车供电装置;6副小车供电装置;7副钩；8主钩；9司机室；10检修吊笼；11大车运行机构。图A.13冶金桥式起重机A.14防爆桥式起重机代码为Q104030用于爆炸性气体或爆炸性粉尘环境，具有防爆性能的桥式起重机。示例图见图A.14.4桥架;2防爆车轮;图A.14防爆桥式起重机A.15绝缘桥式起重机代码为Q10404。在有色金属电解铝、镁、铅、锌、铜等冶炼车间环境中使用，对强电流具有绝缘功能的桥式起重机。示例图见图A.15。标引序号说明:1司机室；2桥架；3一绝缘车轮组；4绝缘起升机构;5绝缘吊钩组;6运行图A.15绝缘桥式起重机A.16电动单梁起重机代码为Q10405。以电动葫芦为起升机构，在一般环境中使用的单主梁桥式起重机。示例图见图A.16o标引序号说明:1主梁：2端梁:3电动葫芦。图A.16电动单梁起重机A.17电动葫芦桥式起重机代码为Q10406。以电动葫芦为起升机构，在一般环境中使用的双主梁桥式起重机。示例图见图A.17o标引格说明：1电动葫芦小车:2桥架;3大车运行机构。图A.17电动葫芦桥式起重机A.18核电站环行起就机代码为Q10407。用于核电站反应堆厂房、在环形轨道上运行的桥式起重机。示例图见图A.18。标引序号说明：1桥架：2-电缆滑车:3中央拱架;4安装小车;5检修门架;6运行小车;7抗震反钩；8环形轨道和承轨梁:9大车运行机构。图A.18核电站环行起柬机A.19通用门式起就机代码为Q10501。一般环境中普通用途的门式起重机，其取物装置为吊钩、抓斗、电磁吸盘等一种或多种的组合。示例图见图A.I9。标引序号说明:1司机室；图A19通用门式起置机2小车；A.20造船门式起机代码为Q10502。专门用于船厂的船坞、船台、平台等区域，可对船体分段或其他物品进行吊装及空中翻身作业的门式起重机。示例图见图A.20o1一刚腿侧大车运行机构；5一主梁；2一刚性支腿；6-一下小车;3一司机室；7一上小车;4一维修起重机：8一吊钩；9柔性较；10柔性支腿；11柔腿侧大车运行机构。图A.20造船门式起重机A.21岸边集装箱起重机代码为Q10503。用于港1.J配有外伸悬臂和集装箱吊具，对集装箱船舶进行装卸作业的门式起重机。示例图见图A.21。标引序号说明：1小车；5前大梁；9后大梁;2集装箱吊具；6海侧门框；10机器房;3 司机室：7大车运行机构：H后拉杆:4 前拉杆；8陆侧门框：12梯形架。图A.21岸边集装箱起重机A.22轨道式集装箱门式起机代码为Q10504。配置集装箱吊具，专门用于集装箱吊运，运行于轨道上的门式起重机。示例图见图A.22o4车轮。标引序号说明：1-小车；2集装箱吊具;图A.22轨道式集装箱门式起重机A.23轮胎式集装箱门式起机标引序号说明：1小车；2集装箱吊具:图A,23轮胎式集装箱门式起重机代码为Q10505。配置集装箱吊具，专门用于集装箱吊运，采用轮胎运行的门式起重机。示例图见图A.23oA.24电动葫芦门式起重机代码为Q10506。以电动葫芦为起升机构，在一般环境中使用的门式起重:机。示例图见图A.24。1门架；2大车运行机构；3电动葫芦。图A.24电动葫芦门式起重机A.25防爆门式起值机用于爆炸性气体或爆炸性粉尘环境，具有防爆性能的门式起重机。示例图见代码为Q10507o图A.25o标引序号说明：1司机室；3防爆吊钩；5大车运行机构。2一防爆车轮；4门架；图A.25防爆门式起直机A.26架桥机代码为Q10508。支承在桥梁结构上、可沿纵向自行变换支承位置、用于将预制桥梁梁体安装在桥墩（台）指定位置的专用起重机。示例图见图A.26。注1：架桥机按施工方法可分为整跨架设式和节段拼装架设式：按过孔方式可分为导梁式、吊运架一体式、步履式、走行式、铁路车辆式等。注2:预制桥梁梁体包括整孔梁体、整跨梁片和节段梁体等。来源：GB/T264702011,3.1,有修改23454前吊梁小4:5主梁6桥墩,7已架桥梁:8待果桥梁，9前支剪，标引序号说明:：1后支腿；2后吊梁小车;3中支腿；图A.26架桥机A.27装卸桥代码为QlO509。用于港口和铁路货场等场合,采用抓斗或电磁吸盘等作为取物装置，对车辆、船舶或火车等进行装卸作业的门式起重机。示例图见图A.27o1小车；2抓斗；3 司机室;4 前拉杆;5前大梁:11机器房;12后拉杆:13梯形架。标引序号说明:6海侧门框；7大车运行机构;8料斗；9 陆侧门框；10 后大梁：图A.27装卸桥（桥式抓斗卸船机）A.28铁路起重机代码为Q10600。定义见3.11。示例图见图A.28o标引序号说明：1吊钩；2变幅机构;3吊臂；4电气系统;5支腿；6转向架：7 一一司机室；8 风制动系统:9 回转支承；10 机械室；11底架；12 转台：13 起升机构：14一一平衡重；15车钩缓冲装置。图A.28铁路起就机A.29缆索起Ii机1牵引机构;2起升机构;3机房：4车架：5运行机构;11小车:12吊钩:13天轮:14塔架:15配重。6 司机室;7 承马：8承载索；9牵引绳;10起升绳;图A.29缆索起直机A.30浮式起值机代码为Q10800。定义见3.13。示例图见图A.3O。标引序号说明：1回转机构;2顶升装置;3转台：4变幅机构:5机器房：6起升机构；7人字架：8臂架止动器;9司机室；10普架：H臂架搁架;12吊钩；13钩箱。图A.30浮式起就机A.31甲板起值机代码为Q10900。5塔柱总成：6起升机构；7一一变幅机构;8一一臂架：9吊钩;10船体。标引序号说明：1立柱；2回转机构;3转台；4控制室；图A.31甲板起值机A.32海上平台起重机代码为QI1000。定义见3.15。示例图见图A.32o标引序号说明：1立柱：2回转构:3转台：4变幅机构;5一平衡重：6 机器房；7 起升机构：8司机室；9人字架；10普架止动器;11吊钩：12臂架：13臂架搁架。图A.32海上平台起就机A.33手动葫芦代码为Q20101。其动力源为人力驱动的起重葫芦。示例图见图A.33。标引序号说明：1一一上吊钩：2一一机体装置;3起重链条:4手拉链条;5下吊钩。图A.33手动葫芦（手拉葫芦）A.34电动葫芦代码为Q20102。其动力源为电力驱动的起重葫芦。示例图见图A.34。11-电控装置；12小车电动机:13车轮。标引序号说明：1起升限位器：2卷筒机构；3起升减速机；4起升电动机：5钢丝绳固定装置:6 钢丝绳；7 吊钩滑轮组；8 一一定滑轮：9 小车构件：10一一小车减速机：a
