建筑工程施工临时用电专项方案.doc

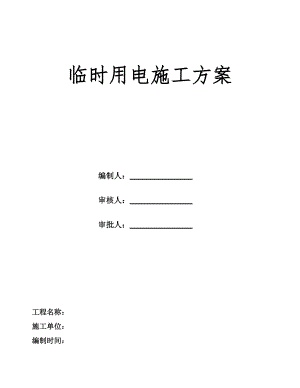

临时用电施工方案编制人： 审核人： 审批人： 工程名称：施工单位：编制时间：施工组织设计、施工方案审批 154工程名称日期xxxx年xx月xx日现报上下表中的技术管理文件，请予以审批。类别编制人册数页数施工组织设计施工方案xxx130内容附后： 工程概况；施工现场用电一览表；用电负荷计算；临时供电系统图；安全用电技术措施；安全用电防火措施。申报简述： 工程概况；施工现场用电一览表；用电负荷计算；临时供电系统图；安全用电技术措施；安全用电防火措施。申报部门（分包单位）：xxxxxxxxxxxxxx项目部 申报人：审核意见：有 无 附页总承包单位名称：xxxxxxx建筑安装工程有限公司 审核人： 审核日期： 年 月 日审批意见： 审批结论：审批部门（单位）： 审批人： 日期： 年 月 日注：附施工组织设计、施工方案。建筑工程施工临时用电专项方案 一、编制依据 低压配电设计规范GB50054-95中国建筑工业出版社 建筑工程施工现场供电安全规范GB50194-93中国建筑工业出版社 通用用电设备配电设计规范GB50055-93中国建筑工业出版社 供配电系统设计规范GB50052-95中国建筑工业出版社 施工现场临时用电安全技术规范JGJ46-2005中国建筑工业出版社 二、施工条件 1、工程概况 工程位于XXXXXX路XXX侧，属于框架XXXX，建筑总面积XXXXX平方米，标准层层高XXX米，总工期XXX天。 本工程由XXXXXX电器有限责任公司投资建设，XXXX安装工程有限公司；由XXX担任项目经理，XXXX担任技术负责人。 2、施工现场用电量统计表: - 序号 机具名称 型号 安装功率(kW) 数量 合计功率(kW) 1 塔式起重机 QTZ40 48.00 1 48.00 2 泥浆泵 红星-60 60.00 1 60.00 3 插入式振动器 ZX25 0.80 1 0.80 4 交流电焊机 BX3-120-1 9.00 1 9.00 5 振动夯土机 HZD250 4.00 1 4.00 6 插入式振动器 ZX50C 1.10 3 1.10 7 平板式振动器 BX3-120-1 9.00 1 9.00 8 自落式混凝土搅拌机 JD200 7.50 1 7.50 9 泥浆泵 红星-30 30.00 1 30.00 10 木工电刨 MIB2-80/1 0.70 1 0.70 11 木工圆锯 MJ104 3.00 1 3.00 12 木工平刨床 MB503A 3.00 1 3.00 13 钢筋调直机 GT4/14 4.00 1 4.00 14 钢筋切断机 QJ40 7.00 1 7.00 15 交流电焊机 BX3-120-1 9.00 1 9.00 - 三、设计内容和步骤 1、现场勘探及初步设计: (1)本工程所在施工现场范围内无各种埋地管线。 (2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。 (3)根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两极防护。 (4)按照JGJ46-2005规定制定施工组织设计，接地电阻R4。 2、确定用电负荷: (1)、塔式起重机 Kx = 0.20 Cos = 0.60 tg = 1.33 将Jc =40%统一换算到Jc1 =25%的额定容量 Pe = n×(Jc/Jc1)1/2×Pn =1×(0.40/0.25)1/2×48.00 = 60.72 kW Pjs = Kx×Pe =0.20×60.72 = 12.14kW (2)、泥浆泵 Kx = 0.75 Cos = 0.80 tg = 0.75 Pjs = 0.75×60.00 = 45.00 kW (3)、插入式振动器 Kx = 0.30 Cos = 0.70 tg = 1.02 Pjs = 0.30×0.80 = 0.24 kW (4)、交流电焊机 Kx = 0.35 Cos = 0.40 tg = 2.29 将Jc =50%统一换算到Jc1 =100%的额定容量 Pe = n×(Jc/Jc1)1/2×Pn =1×(0.50/1.00)1/2×9.00 = 6.36 kW Pjs = Kx×Pe =0.35×6.36 = 2.23kW (5)、振动夯土机 Kx = 0.50 Cos = 0.60 tg = 1.33 Pjs = 0.50×4.00 = 2.00 kW (6)、插入式振动器 Kx = 0.30 Cos = 0.70 tg = 1.02 Pjs = 0.30×1.10 = 0.33 kW (7)、塔式起重机 Kx = 0.20 Cos = 0.60 tg = 1.33 将Jc =40%统一换算到Jc1 =25%的额定容量 Pe = n×(Jc/Jc1)1/2×Pn =1×(0.40/0.25)1/2×48.00 = 60.72 kW Pjs = Kx×Pe =0.20×60.72 = 12.14kW (8)、交流电焊机 Kx = 0.35 Cos = 0.40 tg = 2.29 将Jc =50%统一换算到Jc1 =100%的额定容量 Pe = n×(Jc/Jc1)1/2×Pn =1×(0.50/1.00)1/2×9.00 = 6.36 kW Pjs = Kx×Pe =0.35×6.36 = 2.23kW (9)、自落式混凝土搅拌机 Kx = 0.75 Cos = 0.85 tg = 0.62 Pjs = 0.75×7.50 = 5.63 kW (10)、自落式混凝土搅拌机 Kx = 0.75 Cos = 0.85 tg = 0.62 Pjs = 0.75×7.50 = 5.63 kW (11)、泥浆泵 Kx = 0.75 Cos = 0.80 tg = 0.75 Pjs = 0.75×30.00 = 22.50 kW (12)、木工电刨 Kx = 0.30 Cos = 0.60 tg = 1.33 Pjs = 0.30×0.70 = 0.21 kW (13)、木工圆锯 Kx = 0.30 Cos = 0.60 tg = 1.33 Pjs = 0.30×3.00 = 0.90 kW (14)、木工平刨床 Kx = 0.30 Cos = 0.60 tg = 1.33 Pjs = 0.30×3.00 = 0.90 kW (15)、钢筋调直机 Kx = 0.30 Cos = 0.70 tg = 1.02 Pjs = 0.30×4.00 = 1.20 kW (16)、钢筋切断机 Kx = 0.30 Cos = 0.70 tg = 1.02 Pjs = 0.30×7.00 = 2.10 kW (17)、交流电焊机 Kx = 0.35 Cos = 0.40 tg = 2.29 将Jc =50%统一换算到Jc1 =100%的额定容量 Pe = n×(Jc/Jc1)1/2×Pn =1×(0.50/1.00)1/2×9.00 = 6.36 kW Pjs = Kx×Pe =0.35×6.36 = 2.23kW (18)总的计算负荷计算，总箱同期系数取 Kx = 0.90 总的有功功率 Pjs = Kx×Pjs = 0.90×(12.14+45.00+0.24+2.23+2.00+0.33+12.14+2.23+5.63+5.63+22.50+0.21+0.90+0.90+1.20+2.10+2.23) = 105.839 kVA 总的无功功率 Qjs = Kx×Qjs =0.90×(16.19+33.75+0.24+5.10+2.67+0.34+16.19+5.10+3.49+3.49+16.87+0.28+1.20+1.20+1.22+2.14+5.10) = 103.126 kVA 总的视在功率 Sjs = (Pjs2+Qjs2) 1/2 = (105.8392+103.1262)1/2 = 147.773 kVA 总的计算电流计算 Ijs = Sjs/(1.732×Ue) = 147.773/(1.732×0.38) = 224.524 A 3、选择变压器: 根据计算的总的视在功率选择根据计算的总的视在功率选择SL7-160/10型三相电力变压器，它的容量为160.00kVA>147.77kVA能够满足使用要求，其高压侧电压为10kV同施工现场外的高压架空线路的电压级别一致。 4、选择总箱的进线截面及进线开关: (1)选择导线截面：上面已经计算出总计算电流Ijs = 224.524A，查表得室外架空线路40 °C时铝芯塑料绝缘导线BLV-4×120+1×70，其安全载流量为225.31A，能够满足使用要求。由于由供电箱至动力总箱距离短，可不校核电压降的选择。 (2)选择总进线开关：DZ20-400/3 ，其脱扣器整定电流值为Ir = 320.00A。 (3)选择总箱中漏电保护器：DZ10L-250/3 。 5、1号干线线路上导线截面及分配箱、开关箱内电气设备选择: 在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铝塑料绝缘导线穿焊接钢管敷设，由于这部分距离较短，因此不考虑电压降，只按安全载流量选择导线截面。 (1)、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.20 Cos = 0.60 tg = 1.33 Ijs = Kx×Pe/(1.732×Ue×Cos) = 0.20×60.72/(1.732×0.38×0.60) = 30.75 ii)选择导线 选择BLV-4×10+1×6 ，穿焊接钢管时其安全载流量为34.79A。 iii)选择电气设备 选择开关箱内开关为DZ5-50/3 ，其脱扣器整定电流值为Ir = 40.00A。 漏电保护器为 DZ10L-100/3。 (2)、泥浆泵开关箱至泥浆泵导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.75 Cos = 0.80 tg = 0.75 Ijs = Kx×Pe/(1.732×Ue×Cos) = 0.75×60.00/(1.732×0.38×0.80) = 85.47 ii)选择导线 选择BLV-4×16+1×10 ，穿焊接钢管时其安全载流量为44.27A。 iii)选择电气设备 选择开关箱内开关为DZ5-50/3 ，其脱扣器整定电流值为Ir = 40.00A。 漏电保护器为 DZ10L-100/3。 (3)、插入式振动器开关箱至插入式振动器导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.30 Cos = 0.70 tg = 1.02 Ijs = Kx×Pe/(1.732×Ue×Cos) = 0.30×0.80/(1.732×0.38×0.70) = 0.52 ii)选择导线 选择BLV-4×2.5+1×1.5 ，穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择开关箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16.00A。 漏电保护器为 DZ10L-100/3。 (4)、交流电焊机开关箱至交流电焊机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.35 Cos = 0.40 tg = 2.29 Ijs = Kx×Pe/(1.732×Ue×Cos) = 0.35×6.36/(1.732×0.38×0.40) = 8.46 ii)选择导线 选择BLV-4×2.5+1×1.5 ，穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择开关箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16.00A。 漏电保护器为 DZ10L-100/3。 (5)、1号分箱至第1组电机(塔式起重机、泥浆泵、插入式振动器、交流电焊机)的开关箱的导线截面及分配箱内开关的选择 i)Ijs = 125.20A ii)选择导线 选择BLV-4×95+1×50 ，穿焊接钢管时其安全载流量为134.40A。 iii)选择电气设备 选择分配箱内开关为DZ20-160/3 ，其脱扣器整定电流值为Ir = 130.00A。 (6)1号分箱进线及进线开关的选择 i)计算电流 Kx = 0.35，Cos = 0.900 Ijs = Kx×Pe/(1.732×Ue×Cos) = 0.35×117.80/(1.732×0.38×0.90) = 69.60 ii)选择导线 选择BLV-4×35+1×16 ，穿焊接钢管时其安全载流量为113.84A。 iii)选择电气设备 选择分配箱进线开关为DZ15-100/3 ，其脱扣器整定电流值为Ir = 80.00A。 (7)1号干线导线截面及出线开关的选择 i)选择导线截面按导线安全载流量： 按导线安全载流量： Kx = 0.35 ，Cos = 0.90 Ijs = Kx×Pe/(1.732×Ue×Cos) = 0.35×117.80/(1.732×0.38×0.90) = 69.60 A 按允许电压降： S = Kx×(P×L)/CU = 0.35×117.80×1.00/(46.3×5) = 0.18 mm2 选择BLV-4×35+1×16 ，穿焊接钢管时其安全载流量为113.84A。 ii)选择出线开关 1号干线出线开关选择DZ15-100/3 ，其脱扣器整定电流值为Ir =80.00A。 6、2号干线线路上导线截面及分配箱、开关箱内电气设备选择: 在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铝塑料绝缘导线穿焊接钢管敷设，由于这部分距离较短，因此不考虑电压降，只按安全载流量选择导线截面。 (1)、振动夯土机开关箱至振动夯土机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.50 Cos = 0.60 tg = 1.33 Ijs = Kx×Pe/(1.732×Ue×Cos) = 0.50×4.00/(1.732×0.38×0.60) = 5.06 ii)选择导线 选择BLV-4×2.5+1×1.5 ，穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择开关箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16.00A。 漏电保护器为 DZ10L-100/3。 (2)、插入式振动器开关箱至插入式振动器导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.30 Cos = 0.70 tg = 1.02 Ijs = Kx×Pe/(1.732×Ue×Cos) = 0.30×1.10/(1.732×0.38×0.70) = 0.72 ii)选择导线 选择BLV-4×2.5+1×1.5 ，穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择开关箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16.00A。 漏电保护器为 DZ10L-100/3。 (3)、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.20 Cos = 0.60 tg = 1.33 Ijs = Kx×Pe/(1.732×Ue×Cos) = 0.20×60.72/(1.732×0.38×0.60) = 30.75 ii)选择导线 选择BLV-4×10+1×6 ，穿焊接钢管时其安全载流量为34.79A。 iii)选择电气设备 选择开关箱内开关为DZ5-50/3 ，其脱扣器整定电流值为Ir = 40.00A。 漏电保护器为 DZ10L-100/3。 (4)、交流电焊机开关箱至交流电焊机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.35 Cos = 0.40 tg = 2.29 Ijs = Kx×Pe/(1.732×Ue×Cos) = 0.35×6.36/(1.732×0.38×0.40) = 8.46 ii)选择导线 选择BLV-4×2.5+1×1.5 ，穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择开关箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16.00A。 漏电保护器为 DZ10L-100/3。 (5)、2号分箱至第1组电机(振动夯土机、插入式振动器、塔式起重机、交流电焊机)的开关箱的导线截面及分配箱内开关的选择 i)Ijs = 44.99A ii)选择导线 选择BLV-4×25+1×16 ，穿焊接钢管时其安全载流量为55.34A。 iii)选择电气设备 选择分配箱内开关为DZ15-63/3 ，其脱扣器整定电流值为Ir = 49.00A。 (6)2号分箱进线及进线开关的选择 i)计算电流 Kx = 0.35，Cos = 0.900 Ijs = Kx×Pe/(1.732×Ue×Cos) = 0.35×62.10/(1.732×0.38×0.90) = 36.69 ii)选择导线 选择BLV-4×16+1×10 ，穿焊接钢管时其安全载流量为70.84A。 iii)选择电气设备 选择分配箱进线开关为DZ5-50/3 ，其脱扣器整定电流值为Ir = 40.00A。 (7)2号干线导线截面及出线开关的选择 i)选择导线截面按导线安全载流量： 按导线安全载流量： Kx = 0.35 ，Cos = 0.90 Ijs = Kx×Pe/(1.732×Ue×Cos) = 0.35×179.90/(1.732×0.38×0.90) = 106.30 A 按允许电压降： S = Kx×(P×L)/CU = 0.35×179.90×2.00/(46.3×5) = 0.54 mm2 选择BLV-4×16+1×10 ，穿焊接钢管时其安全载流量为70.84A。 ii)选择出线开关 2号干线出线开关选择DZ5-50/3 ，其脱扣器整定电流值为Ir =40.00A。 7、3号干线线路上导线截面及分配箱、开关箱内电气设备选择: 在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铝塑料绝缘导线穿焊接钢管敷设，由于这部分距离较短，因此不考虑电压降，只按安全载流量选择导线截面。 (1)、自落式混凝土搅拌机开关箱至自落式混凝土搅拌机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.75 Cos = 0.85 tg = 0.62 Ijs = Kx×Pe/(1.732×Ue×Cos) = 0.75×7.50/(1.732×0.38×0.85) = 10.05 ii)选择导线 选择BLV-4×2.5+1×1.5 ，穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择开关箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16.00A。 漏电保护器为 DZ10L-100/3。 (2)、自落式混凝土搅拌机开关箱至自落式混凝土搅拌机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.75 Cos = 0.85 tg = 0.62 Ijs = Kx×Pe/(1.732×Ue×Cos) = 0.75×7.50/(1.732×0.38×0.85) = 10.05 ii)选择导线 选择BLV-4×2.5+1×1.5 ，穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择开关箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16.00A。 漏电保护器为 DZ10L-100/3。 (3)、泥浆泵开关箱至泥浆泵导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.75 Cos = 0.80 tg = 0.75 Ijs = Kx×Pe/(1.732×Ue×Cos) = 0.75×30.00/(1.732×0.38×0.80) = 42.73 ii)选择导线 选择BLV-4×4+1×2.5 ，穿焊接钢管时其安全载流量为18.97A。 iii)选择电气设备 选择开关箱内开关为DZ5-50/3 ，其脱扣器整定电流值为Ir = 40.00A。 漏电保护器为 DZ10L-100/3。 (4)、4号分箱至第1组电机(自落式混凝土搅拌机)的开关箱的导线截面及分配箱内开关的选择 i)Ijs = 10.05A ii)选择导线 选择BLV-4×2.5+1×1.5 ，穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择分配箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16.00A。 (5)、5号分箱至第1组电机(自落式混凝土搅拌机、泥浆泵)的开关箱的导线截面及分配箱内开关的选择 i)Ijs = 52.79A ii)选择导线 选择BLV-4×25+1×16 ，穿焊接钢管时其安全载流量为55.34A。 iii)选择电气设备 选择分配箱内开关为DZ15-100/3 ，其脱扣器整定电流值为Ir = 80.00A。 (6)4号分箱进线及进线开关的选择 i)计算电流 Kx = 0.35，Cos = 0.900 Ijs = Kx×Pe/(1.732×Ue×Cos) = 0.35×7.50/(1.732×0.38×0.90) = 4.43 ii)选择导线 选择BLV-4×2.5+1×1.5 ，穿焊接钢管时其安全载流量为22.77A。 iii)选择电气设备 选择分配箱进线开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16.00A。 (7)5号分箱进线及进线开关的选择 i)计算电流 Kx = 0.35，Cos = 0.900 Ijs = Kx×Pe/(1.732×Ue×Cos) = 0.35×37.50/(1.732×0.38×0.90) = 22.16 ii)选择导线 选择BLV-4×6+1×4 ，穿焊接钢管时其安全载流量为40.48A。 iii)选择电气设备 选择分配箱进线开关为DZ5-50/3 ，其脱扣器整定电流值为Ir = 40.00A。 (8)3号干线导线截面及出线开关的选择 i)选择导线截面按导线安全载流量： 按导线安全载流量： Kx = 0.35 ，Cos = 0.90 Ijs = Kx×Pe/(1.732×Ue×Cos) = 0.35×224.90/(1.732×0.38×0.90) = 132.89 A 按允许电压降： S = Kx×(P×L)/CU = 0.35×224.90×4.00/(46.3×5) = 1.36 mm2 选择BLV-4×10+1×6 ，穿焊接钢管时其安全载流量为55.66A。 ii)选择出线开关 3号干线出线开关选择DZ5-50/3 ，其脱扣器整定电流值为Ir =40.00A。 8、4号干线线路上导线截面及分配箱、开关箱内电气设备选择: 在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铝塑料绝缘导线穿焊接钢管敷设，由于这部分距离较短，因此不考虑电压降，只按安全载流量选择导线截面。 (1)、木工电刨开关箱至木工电刨导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.30 Cos = 0.60 tg = 1.33 Ijs = Kx×Pe/(1.732×Ue×Cos) = 0.30×0.70/(1.732×0.38×0.60) = 0.53 ii)选择导线 选择BLV-4×2.5+1×1.5 ，穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择开关箱内开关为Hk1-15/3 ，熔断器RC1A-5其最大熔体电流为 IRD = 5.00A，可根 据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为 DZ10L-100/3。 (2)、木工圆锯开关箱至木工圆锯导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.30 Cos = 0.60 tg = 1.33 Ijs = Kx×Pe/(1.732×Ue×Cos) = 0.30×3.00/(1.732×0.38×0.60) = 2.28 ii)选择导线 选择BLV-4×2.5+1×1.5 ，穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择开关箱内开关为Hk1-15/3 ，熔断器RC1A-5其最大熔体电流为 IRD = 5.00A，可根 据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为 DZ10L-100/3。 (3)、木工平刨床开关箱至木工平刨床导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.30 Cos = 0.60 tg = 1.33 Ijs = Kx×Pe/(1.732×Ue×Cos) = 0.30×3.00/(1.732×0.38×0.60) = 2.28 ii)选择导线 选择BLV-4×2.5+1×1.5 ，穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择开关箱内开关为Hk1-15/3 ，熔断器RC1A-5其最大熔体电流为 IRD = 5.00A，可根 据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为 DZ10L-100/3。 (4)、6号分箱至第1组电机(木工电刨、木工圆锯、木工平刨床)的开关箱的导线截面及分配箱内开关的选择 i)Ijs = 5.09A ii)选择导线 选择BLV-4×2.5+1×1.5 ，穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择分配箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16.00A。 (5)6号分箱进线及进线开关的选择 i)计算电流 Kx = 0.35，Cos = 0.900 Ijs = Kx×Pe/(1.732×Ue×Cos) = 0.35×6.70/(1.732×0.38×0.90) = 3.96 ii)选择导线 选择BLV-4×2.5+1×1.5 ，穿焊接钢管时其安全载流量为22.77A。 iii)选择电气设备 选择分配箱进线开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16.00A。 (6)4号干线导线截面及出线开关的选择 i)选择导线截面按导线安全载流量： 按导线安全载流量： Kx = 0.35 ，Cos = 0.90 Ijs = Kx×Pe/(1.732×Ue×Cos) = 0.35×231.60/(1.732×0.38×0.90) = 136.85 A 按允许电压降： S = Kx×(P×L)/CU = 0.35×231.60×5.00/(46.3×5) = 1.75 mm2 选择BLV-4×2.5+1×1.5 ，穿焊接钢管时其安全载流量为22.77A。 ii)选择出线开关 4号干线出线开关选择DZ5-20/3 ，其脱扣器整定电流值为Ir =16.00A。 9、5号干线线路上导线截面及分配箱、开关箱内电气设备选择: 在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铝塑料绝缘导线穿焊接钢管敷设，由于这部分距离较短，因此不考虑电压降，只按安全载流量选择导线截面。 (1)、钢筋调直机开关箱至钢筋调直机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.30 Cos = 0.70 tg = 1.02 Ijs = Kx×Pe/(1.732×Ue×Cos) = 0.30×4.00/(1.732×0.38×0.70) = 2.60 ii)选择导线 选择BLV-4×2.5+1×1.5 ，穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择开关箱内开关为Hk1-15/3 ，熔断器RC1A-5其最大熔体电流为 IRD = 5.00A，可根 据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为 DZ10L-100/3。 (2)、钢筋切断机开关箱至钢筋切断机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.30 Cos = 0.70 tg = 1.02 Ijs = Kx×
