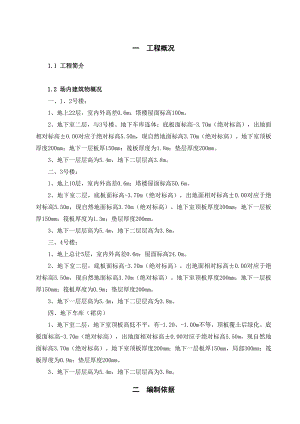

一 工程概况1.1 工程简介1.2 场内建筑物概况一、1、2号楼：1、地上22层，室内外高差0.6m；塔楼屋面标高100m。2、地下室二层，与3号楼、地下车库连体；底板面标高-3.70m（绝对标高），出地面相对标高±0.00对应于绝对标高5.50m，现自然地面标高3.70m（绝对标高）。地下室顶板厚度200mm；地下一层板厚150mm；筏板厚度为1.8m；垫层厚度200mm。3、地下一层层高为5.4m，地下二层层高3.8m。二、3号楼：1、地上10层，室内外高差0.6m；塔楼屋面标高50.6m。2、地下室二层，底板面标高-3.70m（绝对标高），出地面相对标高±0.00对应于绝对标高5.50m，现自然地面标高3.70m（绝对标高）。地下室顶板厚度200mm；地下一层板厚150mm；筏板厚度为1.3m；垫层厚度200mm。3、地下一层层高为5.4m，地下二层层高为3.8m。三、4号楼：1、地上总计5层，室内外高差0.6m；屋面标高24.0m。2、地下室二层，底板面标高-3.70m（绝对标高），出地面相对标高±0.00对应于绝对标高5.50m，现自然地面标高3.70m（绝对标高）。地下室顶板厚度200mm；地下一层板厚150mm；筏板厚度为0.9m；垫层厚度200mm。3、地下一层层高为5.4m，地下二层层高为3.8m。四、地下车库（裙房）1、地下室二层，地下室顶板高低不平，有-1.20、-1.00m不等，顶板覆土后绿化。底板面标高-3.70m（绝对标高），出地面相对标高±0.00对应于绝对标高5.50m，现自然地面标高3.70m（绝对标高）。地下室顶板厚度200mm；地下一层板厚150mm，局部300mm；筏板厚度为0.9m；垫层厚度200mm。3、地下一层层高为5.4m，地下二层层高为3.8m。二 编制依据国务院令 第393号 建设工程安全生产管理条例JGJ462005 施工现场临时用电安全技术规范JGJ5999 建筑施工安全标准本工程施工平面图三 变配电所、用电线路布置、配电装置、用电设备位置及线路走向3.1 变电所情况施工现场总电源位于基坑的西北角，原汽修厂的变电所，为2000KVA的箱变，并有二个1000A、三个800A接线开关；现场用电均从五个接线开关分五路接出。3.2 用电线路布置用电线路布置、配电装置、用电设备位置及线路走向详见附图。1号配电柜（一级配电箱）引出3路线：11 线路：主要负责南侧钢筋成型区，东南侧3号楼位置坑内机械用电；12 线路：3号楼人货电梯及楼层施工用电；13 线路：2号塔吊用电及照明；2号配电柜（一级配电箱）引出3路线：21 线路：3号楼塔吊及照明用是电；22 线路：2号楼人货电梯及照明；23 线路：工地仓库及木工加工场用电；3号配电柜（一级配电箱）引出4路线：31 线路：4号楼塔吊及照明用电；32 线路：4号楼井架及楼层施工用电；33 线路：1号塔吊用电及照明用电；34 线路：备用；4号配电柜（一级配电箱）引出3路线：41 线路：基坑坑内施工用电；42 线路：1号楼人货电梯及楼层施工用电；43 线路：北侧钢筋成型场用电；5号配电柜（一级配电箱）引出4路线：51 线路：办公区用电；52 线路：管理人员生活用电；53 线路：职工食堂用电；54 线路：职工宿舍用电；3.3 线路布置要求本工程线路布置均采用电缆敷设，供电线路沿基坑周边围墙、排水沟敷设，排水沟内电缆架空敷设。敷设在地沟内的电缆必须要用瓷瓶架设，电缆接头必须要有良好的防水措施。清理地沟内淤泥时，必须切断所清理地沟内电缆电源。电缆从地下0.2m引出到地上2m范围必须加防护套。四 施工现场用电设备负荷计算工地临时用电包括施工及照明用电两个方面，计算公式如下：P=1.1（K1Pc+ K2Pa+ K3Pb）其中:P计算用电量(KW),即供电设备总需要容量； Pc全部施工动力用电设备额定用量之和；Pa室内照明设备额定用电量之和；Pb室外照明设备额定用电量之和；K1全部施工用电设备同时使用系数；总数10台以内取0.75，1030台取0.7,30台以上取0.6；K2室内照明设备同时使用系数，取0.8；K3室外照明设备同时使用系数，取1.0；综合考虑施工用电约占总用电量90%，室内外照明用电约占总用电量10%，则有P=1.1（K1PcK2+0.1P）=1.24K1Pc本例计算中K1=0.6生产区用电量：序号区域机械名称型号数量单位功率（kw）备 注1施工现场用电量人货电梯SCD200/200J3台3×50=1502塔吊QTC1601台1×71.5=71.5塔吊ST60/151台1×80=803塔吊QTZ632台2×45=90井架1台1×7.5=7.54钢筋对焊机UNI-1002台2×100=2005钢筋切断机DYJ-324台4×5.5=226钢筋弯曲机GC404台4×7=287弯箍机4台4×1.5=68直螺纹机械CTJ-4020台20×6=1209砂轮切割机4台4×1.5=610电焊机BX-20010台10×24=24011电渣压力焊KDZ-5003台3×75=22512木工平刨MB1534台4×5.5=2213木工圆锯MJ-1058台8×3=2414离心高压泵100TSM-93台3×3=915泥浆泵BW20030台30×3=9019砼振动机30台30×1.1=3320空压机15台20×7.5=11221现场照明2020×3.5=70计：1606KW生活区用电量：序号区域机械名称型号数量单位功率（kw）备 注33生活区空调1.5匹30台30×1.2=3634插座只1535照明只120×0.04=536蒸饭机3个3×20=6037热水器3个3×24=72188KW38甲方办公室空调1.5匹24台24×1.2=2939空调2匹2台2×1.5=340照明、插座537KW41项目部办公室空调1.5匹14台14×1.2=1742空调5匹1台843插座80444照明68只68×0.04=332KW经计算：P=1.24×0.6×1863=1386KW五 变压器校核变压器容量计算公式如下：其中：P0变压器容量（KVA） 1.05功率损失系数 COS用电设备功率因素，一般建筑工地取0.75。经计算得到P0=1.4×1386=1940KVA<2000 KVA故满足要求！六 配电系统设计6.1 导线截面计算及开关选择6.1.1第一路总线 主要负荷南侧钢筋成型场机械、电焊机、镝灯，2号楼塔吊，3号楼人货电梯及楼层施工用电。（1）用电量计算工地临时用电包括施工及照明用电两个方面，计算公式如下：P=1.1（K1Pc+ K2Pa+ K3Pb）其中:P计算用电量(KW),即供电设备总需要容量； Pc全部施工动力用电设备额定用量之和；Pa室内照明设备额定用电量之和；Pb室外照明设备额定用电量之和；K1全部施工用电设备同时使用系数；总数10台以内取0.75，1030台取0.7,30台以上取0.6；K2室内照明设备同时使用系数，取0.8；K3室外照明设备同时使用系数，取1.0；综合考虑施工用电约占总用电量90%，室内外照明用电约占总用电量10%，则有P=1.1（K1PcK2+0.1P）=1.24K1Pc本例计算中K1=0.6本干线全部用电量：号开关 表一序号区域机械名称型号数量单位功率（kw）备 注1施工现场用电量钢筋对焊机UNI-1001台1×100=1002钢筋切断机DYJ-322台2×5.5=113钢筋弯曲机GC402台2×7=144直螺纹机械CTJ-406台6×6=36161号开关 表二序号区域机械名称型号数量单位功率（kw）备 注1施工现场用电量泥浆泵BW2005台5×3=152砼振动机10台10×1.1=113现场照明44×3.5=144离心高压泵100TSM-91台1×3=353人货电梯SCD200/200J1台1×45=4891号开关 表三序号区域机械名称型号数量单位功率（kw）备 注1施工现场用电量2号塔吊QTZ631台1×45=452现场照明84×3.5=143电焊机BX-2002台2×24=48107经过计算：P=1.24×0.6×359=267KW（2）配电导线截面计算按导线允许电流选择：三相五线制低压线路上的电流可以按照下式计算：其中Ii线路工作电值（A）； Ui线路工作电压值（V），三相五线制低压时取380；经过计算得到Ii=534A；选择185.0mm2。橡皮电缆能满足电压降压要求。（3）选择电缆线BX3×185+70，其Ie=540A，因此，导线满足电流及电压降压要求。 11 线路 主要负责南侧钢筋成型区，东南侧3号楼位置坑内机械用电；（1）用电量计算工地临时用电包括施工及照明用电两个方面，计算公式如下：P=1.1（K1Pc+ K2Pa+ K3Pb）其中:P计算用电量(KW),即供电设备总需要容量； Pc全部施工动力用电设备额定用量之和；Pa室内照明设备额定用电量之和；Pb室外照明设备额定用电量之和；K1全部施工用电设备同时使用系数；总数10台以内取0.75，1030台取0.7,30台以上取0.6；K2室内照明设备同时使用系数，取0.8；K3室外照明设备同时使用系数，取1.0；综合考虑施工用电约占总用电量90%，室内外照明用电约占总用电量10%，则有P=1.1（K1PcK2+0.1P）=1.24K1Pc本例计算中K1=0.7本干线全部用电量：见表一经过计算：P=1.24×0.7×161=139KW（2）配电导线截面计算按导线允许电流选择：三相五线制低压线路上的电流可以按照下式计算：其中Ii线路工作电值（A）； Ui线路工作电压值（V），三相五线制低压时取380；经过计算得到Ii=279A；选择95mm2。橡皮电缆能满足电压降压要求。（3）选择电缆线BX3×95+2×50，其Ie=345A，因此，导线满足电流及电压降压要求。 12 线路 主要负责3号楼人货电梯及楼层施工用电；（1）用电量计算工地临时用电包括施工及照明用电两个方面，计算公式如下：P=1.1（K1Pc+ K2Pa+ K3Pb）其中:P计算用电量(KW),即供电设备总需要容量； Pc全部施工动力用电设备额定用量之和；Pa室内照明设备额定用电量之和；Pb室外照明设备额定用电量之和；K1全部施工用电设备同时使用系数；总数10台以内取0.75，1030台取0.7,30台以上取0.6；K2室内照明设备同时使用系数，取0.8；K3室外照明设备同时使用系数，取1.0；综合考虑施工用电约占总用电量90%，室内外照明用电约占总用电量10%，则有P=1.1（K1PcK2+0.1P）=1.24K1Pc本例计算中K1=0.7本干线全部用电量：见表二经过计算：P=1.24×0.7×91=79KW（2）配电导线截面计算按导线允许电流选择：三相五线制低压线路上的电流可以按照下式计算：其中Ii线路工作电值（A）； Ui线路工作电压值（V），三相五线制低压时取380；经过计算得到Ii=158A；选择95mm2。橡皮电缆能满足电压降压要求。（3）选择电缆线BX3×50+2×25，其Ie=230A，因此，导线满足电流及电压降压要求。 13 线路 主要负责2号塔吊用电及照明；（1）用电量计算工地临时用电包括施工及照明用电两个方面，计算公式如下：P=1.1（K1Pc+ K2Pa+ K3Pb）其中:P计算用电量(KW),即供电设备总需要容量； Pc全部施工动力用电设备额定用量之和；Pa室内照明设备额定用电量之和；Pb室外照明设备额定用电量之和；K1全部施工用电设备同时使用系数；总数10台以内取0.75，1030台取0.7,30台以上取0.6；K2室内照明设备同时使用系数，取0.8；K3室外照明设备同时使用系数，取1.0；综合考虑施工用电约占总用电量90%，室内外照明用电约占总用电量10%，则有P=1.1（K1PcK2+0.1P）=1.24K1Pc本例计算中K1=0.7本干线全部用电量：见表二经过计算：P=1.24×0.7×107=93KW（2）配电导线截面计算按导线允许电流选择：三相五线制低压线路上的电流可以按照下式计算：其中Ii线路工作电值（A）； Ui线路工作电压值（V），三相五线制低压时取380；经过计算得到Ii=186A；选择95mm2。橡皮电缆能满足电压降压要求。（3）选择电缆线BX3×50+2×25，其Ie=230A，因此，导线满足电流及电压降压要求。6.1.2第二路总线 主要负荷电焊机、镝灯，3号楼塔吊，2号楼人货电梯及楼层施工用电，木工加工场用电。（1）用电量计算工地临时用电包括施工及照明用电两个方面，计算公式如下：P=1.1（K1Pc+ K2Pa+ K3Pb）其中:P计算用电量(KW),即供电设备总需要容量； Pc全部施工动力用电设备额定用量之和；Pa室内照明设备额定用电量之和；Pb室外照明设备额定用电量之和；K1全部施工用电设备同时使用系数；总数10台以内取0.75，1030台取0.7,30台以上取0.6；K2室内照明设备同时使用系数，取0.8；K3室外照明设备同时使用系数，取1.0；综合考虑施工用电约占总用电量90%，室内外照明用电约占总用电量10%，则有P=1.1（K1PcK2+0.1P）=1.24K1Pc本例计算中K1=0.6本干线全部用电量：号开关 表四序号区域机械名称型号数量单位功率（kw）备 注1施工现场用电量3号塔吊QTZ60/151台1×80=802现场照明44×3.5=1494号开关 表五序号区域机械名称型号数量单位功率（kw）备 注1施工现场用电量2人货电梯SCD200/200J1台1×50=502电焊机BX-2002台2×24=483离心高压泵100TSM-91台1×3=34泥浆泵BW2005台5×3=155砼振动机10台10×1.1=11127号开关 表六序号区域机械名称型号数量单位功率（kw）备 注1施工现场用电量木工平刨MB1534台4×5.5=222木工圆锯MJ-1058台8×3=243现场照明44×3.5=1460经过计算：P=1.24×0.6×281=209KW（2）配电导线截面计算按导线允许电流选择：三相五线制低压线路上的电流可以按照下式计算：其中Ii线路工作电值（A）； Ui线路工作电压值（V），三相五线制低压时取380；经过计算得到Ii=418A；选择150mm2。橡皮电缆能满足电压降压要求。（3）选择电缆线BX4×150+70，其Ie=470A，因此，导线满足电流及电压降压要求。 21 线路 主要负责3号塔吊及照明用电；（1）用电量计算工地临时用电包括施工及照明用电两个方面，计算公式如下：P=1.1（K1Pc+ K2Pa+ K3Pb）其中:P计算用电量(KW),即供电设备总需要容量； Pc全部施工动力用电设备额定用量之和；Pa室内照明设备额定用电量之和；Pb室外照明设备额定用电量之和；K1全部施工用电设备同时使用系数；总数10台以内取0.75，1030台取0.7,30台以上取0.6；K2室内照明设备同时使用系数，取0.8；K3室外照明设备同时使用系数，取1.0；综合考虑施工用电约占总用电量90%，室内外照明用电约占总用电量10%，则有P=1.1（K1PcK2+0.1P）=1.24K1Pc本例计算中K1=0.7本干线全部用电量：见表四经过计算：P=1.24×0.7×94=82KW（2）配电导线截面计算按导线允许电流选择：三相五线制低压线路上的电流可以按照下式计算：其中Ii线路工作电值（A）； Ui线路工作电压值（V），三相五线制低压时取380；经过计算得到Ii=164A；选择95mm2。橡皮电缆能满足电压降压要求。（3）选择电缆线BX3×50+2×25，其Ie=230A，因此，导线满足电流及电压降压要求。 22 线路 主要负责2号楼人货电梯及照明；（1）用电量计算工地临时用电包括施工及照明用电两个方面，计算公式如下：P=1.1（K1Pc+ K2Pa+ K3Pb）其中:P计算用电量(KW),即供电设备总需要容量； Pc全部施工动力用电设备额定用量之和；Pa室内照明设备额定用电量之和；Pb室外照明设备额定用电量之和；K1全部施工用电设备同时使用系数；总数10台以内取0.75，1030台取0.7,30台以上取0.6；K2室内照明设备同时使用系数，取0.8；K3室外照明设备同时使用系数，取1.0；综合考虑施工用电约占总用电量90%，室内外照明用电约占总用电量10%，则有P=1.1（K1PcK2+0.1P）=1.24K1Pc本例计算中K1=0.7本干线全部用电量：见表五经过计算：P=1.24×0.7×127=110KW（2）配电导线截面计算按导线允许电流选择：三相五线制低压线路上的电流可以按照下式计算：其中Ii线路工作电值（A）； Ui线路工作电压值（V），三相五线制低压时取380；经过计算得到Ii=220A；选择95mm2。橡皮电缆能满足电压降压要求。（3）选择电缆线BX3×50+2×25，其Ie=230A，因此，导线满足电流及电压降压要求。 23 线路 主要负责工地仓库及木工加工场用电；（1）用电量计算工地临时用电包括施工及照明用电两个方面，计算公式如下：P=1.1（K1Pc+ K2Pa+ K3Pb）其中:P计算用电量(KW),即供电设备总需要容量； Pc全部施工动力用电设备额定用量之和；Pa室内照明设备额定用电量之和；Pb室外照明设备额定用电量之和；K1全部施工用电设备同时使用系数；总数10台以内取0.75，1030台取0.7,30台以上取0.6；K2室内照明设备同时使用系数，取0.8；K3室外照明设备同时使用系数，取1.0；综合考虑施工用电约占总用电量90%，室内外照明用电约占总用电量10%，则有P=1.1（K1PcK2+0.1P）=1.24K1Pc本例计算中K1=0.7本干线全部用电量：见表六经过计算：P=1.24×0.7×60=52KW（2）配电导线截面计算按导线允许电流选择：三相五线制低压线路上的电流可以按照下式计算：其中Ii线路工作电值（A）； Ui线路工作电压值（V），三相五线制低压时取380；经过计算得到Ii=104A；选择95mm2。橡皮电缆能满足电压降压要求。（3）选择电缆线BX3×50+2×25，其Ie=230A，因此，导线满足电流及电压降压要求。6.1.3第三路总线 主要负荷电焊机、镝灯，1、4号楼塔吊，4号楼井架及楼层施工用电。（1）用电量计算工地临时用电包括施工及照明用电两个方面，计算公式如下：P=1.1（K1Pc+ K2Pa+ K3Pb）其中:P计算用电量(KW),即供电设备总需要容量； Pc全部施工动力用电设备额定用量之和；Pa室内照明设备额定用电量之和；Pb室外照明设备额定用电量之和；K1全部施工用电设备同时使用系数；总数10台以内取0.75，1030台取0.7,30台以上取0.6；K2室内照明设备同时使用系数，取0.8；K3室外照明设备同时使用系数，取1.0；综合考虑施工用电约占总用电量90%，室内外照明用电约占总用电量10%，则有P=1.1（K1PcK2+0.1P）=1.24K1Pc本例计算中K1=0.6本干线全部用电量：号开关 表七序号区域机械名称型号数量单位功率（kw）备 注1施工现场用电量4号塔吊QTZ631台1×45=452现场照明44×3.5=14电焊机BX-2002台2×24=48107号开关 表八序号区域机械名称型号数量单位功率（kw）备 注1施工现场用电量离心高压泵100TSM-91台1×3=32泥浆泵BW2005台5×3=153砼振动机10台10×1.1=114井架1台1×7.5=7.55电焊机BX-2003台3×24=7299号开关 表九序号区域机械名称型号数量单位功率（kw）备 注1施工现场用电量1号塔吊QTZ1601台1×72=722现场照明44×3.5=1486号开关 表十序号区域机械名称型号数量单位功率（kw）备 注1施工现场用电量现场照明45×3.5=17.517.5.5经过计算：P=1.24×0.6×309.5=230KW（2）配电导线截面计算按导线允许电流选择：三相五线制低压线路上的电流可以按照下式计算：其中Ii线路工作电值（A）； Ui线路工作电压值（V），三相五线制低压时取380；经过计算得到Ii=460A；选择150mm2。橡皮电缆能满足电压降压要求。（3）选择电缆线BX3×150+70，其Ie=470A，因此，导线满足电流及电压降压要求。 31 线路 主要负责4号楼塔吊及照明用电；（1）用电量计算工地临时用电包括施工及照明用电两个方面，计算公式如下：P=1.1（K1Pc+ K2Pa+ K3Pb）其中:P计算用电量(KW),即供电设备总需要容量； Pc全部施工动力用电设备额定用量之和；Pa室内照明设备额定用电量之和；Pb室外照明设备额定用电量之和；K1全部施工用电设备同时使用系数；总数10台以内取0.75，1030台取0.7,30台以上取0.6；K2室内照明设备同时使用系数，取0.8；K3室外照明设备同时使用系数，取1.0；综合考虑施工用电约占总用电量90%，室内外照明用电约占总用电量10%，则有P=1.1（K1PcK2+0.1P）=1.24K1Pc本例计算中K1=0.7本干线全部用电量：见表七经过计算：P=1.24×0.7×107=93KW（2）配电导线截面计算按导线允许电流选择：三相五线制低压线路上的电流可以按照下式计算：其中Ii线路工作电值（A）； Ui线路工作电压值（V），三相五线制低压时取380；经过计算得到Ii=186A；选择95mm2。橡皮电缆能满足电压降压要求。（3）选择电缆线BX3×50+2×25，其Ie=230A，因此，导线满足电流及电压降压要求。 32 线路 主要负责4号楼井架及楼层施工用电；（1）用电量计算工地临时用电包括施工及照明用电两个方面，计算公式如下：P=1.1（K1Pc+ K2Pa+ K3Pb）其中:P计算用电量(KW),即供电设备总需要容量； Pc全部施工动力用电设备额定用量之和；Pa室内照明设备额定用电量之和；Pb室外照明设备额定用电量之和；K1全部施工用电设备同时使用系数；总数10台以内取0.75，1030台取0.7,30台以上取0.6；K2室内照明设备同时使用系数，取0.8；K3室外照明设备同时使用系数，取1.0；综合考虑施工用电约占总用电量90%，室内外照明用电约占总用电量10%，则有P=1.1（K1PcK2+0.1P）=1.24K1Pc本例计算中K1=0.7本干线全部用电量：见表八经过计算：P=1.24×0.7×99=86KW（2）配电导线截面计算按导线允许电流选择：三相五线制低压线路上的电流可以按照下式计算：其中Ii线路工作电值（A）； Ui线路工作电压值（V），三相五线制低压时取380；经过计算得到Ii=172A；选择95mm2。橡皮电缆能满足电压降压要求。（3）选择电缆线BX3×50+2×25，其Ie=230A，因此，导线满足电流及电压降压要求。 33 线路 主要负责1号塔吊用电及照明用电；（1）用电量计算工地临时用电包括施工及照明用电两个方面，计算公式如下：P=1.1（K1Pc+ K2Pa+ K3Pb）其中:P计算用电量(KW),即供电设备总需要容量； Pc全部施工动力用电设备额定用量之和；Pa室内照明设备额定用电量之和；Pb室外照明设备额定用电量之和；K1全部施工用电设备同时使用系数；总数10台以内取0.75，1030台取0.7,30台以上取0.6；K2室内照明设备同时使用系数，取0.8；K3室外照明设备同时使用系数，取1.0；综合考虑施工用电约占总用电量90%，室内外照明用电约占总用电量10%，则有P=1.1（K1PcK2+0.1P）=1.24K1Pc本例计算中K1=0.7本干线全部用电量：见表九经过计算：P=1.24×0.7×86=75KW（2）配电导线截面计算按导线允许电流选择：三相五线制低压线路上的电流可以按照下式计算：其中Ii线路工作电值（A）； Ui线路工作电压值（V），三相五线制低压时取380；经过计算得到Ii=150A；选择95mm2。橡皮电缆能满足电压降压要求。（3）选择电缆线BX3×50+2×25，其Ie=230A，因此，导线满足电流及电压降压要求。 34 线路 主要负责备用照明用电；（1）用电量计算工地临时用电包括施工及照明用电两个方面，计算公式如下：P=1.1（K1Pc+ K2Pa+ K3Pb）其中:P计算用电量(KW),即供电设备总需要容量； Pc全部施工动力用电设备额定用量之和；Pa室内照明设备额定用电量之和；Pb室外照明设备额定用电量之和；K1全部施工用电设备同时使用系数；总数10台以内取0.75，1030台取0.7,30台以上取0.6；K2室内照明设备同时使用系数，取0.8；K3室外照明设备同时使用系数，取1.0；综合考虑施工用电约占总用电量90%，室内外照明用电约占总用电量10%，则有P=1.1（K1PcK2+0.1P）=1.24K1Pc本例计算中K1=0.7本干线全部用电量：见表十经过计算：P=1.24×0.7×17.5=15KW（2）配电导线截面计算按导线允许电流选择：三相五线制低压线路上的电流可以按照下式计算：其中Ii线路工作电值（A）； Ui线路工作电压值（V），三相五线制低压时取380；经过计算得到Ii=30A；选择95mm2。橡皮电缆能满足电压降压要求。（3）选择电缆线BX3×50+2×25，其Ie=230A，因此，导线满足电流及电压降压要求。6.1.4第四路总线 主要负荷电焊机、镝灯，北区钢筋加工场，1号楼人货电梯及楼层施工用电。（1）用电量计算工地临时用电包括施工及照明用电两个方面，计算公式如下：P=1.1（K1Pc+ K2Pa+ K3Pb）其中:P计算用电量(KW),即供电设备总需要容量； Pc全部施工动力用电设备额定用量之和；Pa室内照明设备额定用电量之和；Pb室外照明设备额定用电量之和；K1全部施工用电设备同时使用系数；总数10台以内取0.75，1030台取0.7,30台以上取0.6；K2室内照明设备同时使用系数，取0.8；K3室外照明设备同时使用系数，取1.0；综合考虑施工用电约占总用电量90%，室内外照明用电约占总用电量10%，则有P=1.1（K1PcK2+0.1P）=1.24K1Pc本例计算中K1=0.6本干线全部用电量：号开关 表十一序号区域机械名称型号数量单位功率（kw）备 注1施工现场用电量直螺纹机械CTJ-406台6×6=362电焊机BX-2001台2×24=2460号开关 表十二序号区域机械名称型号数量单位功率（kw）备 注1施工现场用电量钢筋对焊机UNI-1001台1×100=1002钢筋切断机DYJ-322台2×5.5=113钢筋弯曲机GC402台2×7=14125号开关 表十三序号区域机械名称型号数量单位功率（kw）备 注1施工现场用电量1人货电梯SCD200/200J1台1×50=502电焊机BX-2002台2×24=483离心高压泵100TSM-91台1×3=34泥浆泵BW2005台5×3=155砼振动机10台10×1.1=11127经过计算：P=1.24×0.6×312=232KW（2）配电导线截面计算按导线允许电流选择：三相五线制低压线路上的电流可以按照下式计算：其中Ii线路工作电值（A）； Ui线路工作电压值（V），三相五线制低压时取380；经过计算得到Ii=464A；选择150mm2。橡皮电缆能满足电压降压要求。（3）选择电缆线BX4×150+70，其Ie=470A，因此，导线满足电流及电压降压要
