建筑工程施工保温施工方案.doc

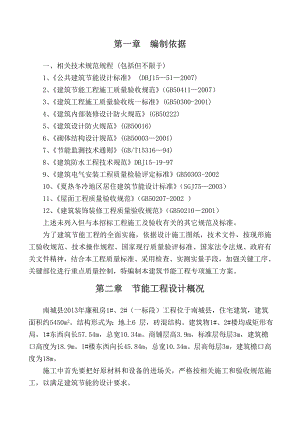

第一章 编制依据一、相关技术规范规程 (包括但不限于) 1、公共建筑节能设计标准 (DBJ15512007)2、建筑节能工程施工质量验收规范（GB504112007）3、建筑工程施工质量验收统一标准(GB50300-2001)4、建筑内部装修设计防火规范(GB50222)5、建筑设计防火规范(GB50016)6、砌体结构设计规范(GB500032001)7、节能监测技术通则(GB/T1531694)8、建筑防水工程技术规范DBJ15-19-979、建筑电气安装工程质量检验评定标准GB50303-200210、夏热冬冷地区居住建筑节能设计标准（SGJ752003）11、屋面工程质量验收规范（GB50207-2002 ）12、建筑装饰装修工程质量验收规范（GB502102001）上述未列入但与本招标工程施工及验收有关的其它规范及标准。为了建筑节能工程的全面实施，依据设计施工图纸，技术文件，按现形施工验收规范、技术操作规程、国家现行质量验评标准、国家法令法规、政府有关文件精神，结合本工程质量标准、采用检查、实测实量手段，加强关键工序、关键部位进行重点质量控制，特编制本建筑节能工程专项施工方案。第二章 节能工程设计概况南城县2013年廉租房1#、2#（一标段）工程位于南城县，住宅建筑，建筑面积约5450m2。结构形式为：地上6 层，砖混结构。建筑物1#、2#楼均成矩形布局，1#东西向长57.54m，总宽10.34m。商铺层高3.9m，标准层每层3m，建筑檐口高度为18.9m。1#楼东西向长45.84m，总宽10.34m。层高每层3m，建筑檐口高度为18m。施工中首先要把好原材料和设备的进场关，严格按相关施工和验收规范施工，以满足建筑节能的设计要求。1.1 墙体节能工程墙体材料：外墙： 粉墙层：20厚砂浆，结构层：240厚粘土多孔砖（P型），保温层：20厚YT保温材料，饰面层：防水涂料；内墙： 刷内墙涂料，6厚1:0.3:3水泥石灰膏砂浆压实抹光，12厚1:1.6水泥石灰膏砂浆打底扫毛。内、外墙面为粉刷面层，内部装修均要进行二次设计、装修。1.2 门窗做法本工程采用了塑钢窗做法详图集02J60-1，CST系列推拉窗。中空玻璃。1.3 屋面节能工程A) 保温层：20厚YT保温材料。B) 防水层：1.2厚KG防水卷材二道。C) 隔离层：20厚1:3干水泥砂浆。D) 找平层：20厚1:3干水泥砂浆。E) 结构层：100厚现浇钢筋混凝土屋面板。F) 粉刷层：20厚水泥石灰砂浆。第三章 施工部署1.1组织机构1.2质量目标分项工程格率100；子分部工程合格率100%；建筑节能分部工程质量达到合格标准。1.3节能目标严格执行建筑节能工程施工质量验收规范(GB50411-2007)的规定，确保本工程达到设计及规范要求的节能标准。1.4施工准备工作A) 应当对从事建筑节能工程施工的相关从业人员进行建筑节能标准与技术等专业知识的培训。施工管理人员应当参加建筑节能执业继续教育。B) 施工现场，应备有国家和本市有关建筑节能法规文件与本工程相关的建筑节能强制性标准。C) 建筑节能工程施工前，项目总工应组织施工人员熟悉设计文件，参加施工图会审和设计交底。a) 施工图会审，应审查建筑节能设计图纸是否经过施工图设计审查单位审查合格。未经审查或审查不符合强制性建筑节能标准的施工图不得使用。b) 建筑节能设计交底。项目施工人员应参加由建设单位组织的建筑节能设计技术交底会，项目工应对建筑节能设计技术交底会议纪要进行签认。并对图纸中存在的问题通过建设单位向设计单位提出书面意见和建议。1.5施工阶段工作施工前应按要求报送的拟进场的建筑节能工程材料/构配件/设备报审表（包括墙体材料、保温材料、门窗部品）及其质量证明资料，具体如下：A) 质量证明资料（保温系统和组成材料质保书、说明书、型式检验报告、复验报告，如：现场搅拌的粘结胶浆、抹面胶浆等，应提供配合比通知单）是否合格、齐全，是否与设计和产品标准的要求相符。产品说明书和产品标识上注明的性能指标是否符合建筑节能标准。B) 是否使用国家明令禁止、淘汰的材料、构配件、设备。C) 有无建筑材料备案证明及相应验证要求资料。D) 按照委托施工合同约定及建筑节能标准有关规定的比例，进行跟踪检验或见证取样、送样检测。对未经验收或验收不合格的建筑节能工程材料、构配件、设备，不得在工程上使用或安装；对国家明令禁止、淘汰的材料、构配件、设备，不得签认，限期将不合格的建筑节能工程材料、构配件、设备撤出现场。E) 对建筑节能施工过程进行巡视检查。对建筑节能施工中墙体、屋面等隐蔽工程的隐蔽过程、下道工序施工完成后难以检查的重点部位，进行现场检查。验收不合格的工序，不得进行下一道工序的施工。1.6竣工验收工作A) 参于建设单位委托建筑节能测评单位进行的建筑节能能效测评。B) 审查建筑节能工程竣工资料。C) 组织对包括建筑节能工程在内的预验收，对预验收中存在的问题，认真进行整改，整改完毕后填写建筑节能工程竣工报验单。第四章 施工计划1.1技术准备A) 会审图纸，掌握施工图中的细部构造及有关技术要求。B) 做好工程技术人员的培训，熟悉施工技术规程。C) 编制施工方案。针对工程特点及材料特性，编制具体的施工方案，并经监理(建设)单位批准。D) 技术交底。对施工操作人员进行技术、安全交底，使其掌握施工的关键技术及对相关工序的配合。1.2材料计划A) 根据施工组织设计中的施工进度计划和施工预算中的工料分析，编制工程所需的材料用量计划，作好备料、供料工作和确定仓库、堆场面积及组织运输的依据。B) 原材料的进场检验：原材料进场由现场质量员按照公司制定的原材料进场验收标准进行原材料进场验收，同时填写材料进场验收记录。C) 原材料的技术性能，表观密度、导热系数、抗压强度、尺寸变化率、吸水率应符合设计要求。D) 建筑节能工程进场材料和设备的复验项目应符合下表的规定，复验项目中应有30为见证取样送检。1.3施工机具计划根据施工组织设计中确定的施工机具、设备的要求及施工进度的安排，编制施工机具设备需用量计划，落实施工机具设备需用量计划，确保按期进场，准时开工。1.4劳动力计划分项工程名称施工人数（人）楼板20外墙涂饰90屋面保温层15门窗工程25第五章 主要施工方法和施工要点1.1保温屋面1.1.1工程概况屋面做法：A) 保温层：20厚YT保温材料；B) 防水层：1.2厚KG防水卷材二道；C) 隔离层：20厚1：3干水泥砂浆；D) 找平层：20厚1：3干水泥砂浆；E) 钢筋混凝土屋面板，表面清扫干净。1.1.2材料选择（一）YT轻质泡沫混凝土：品种、强度等级应符合设计要求及Q/3201YTJN01-2008规定。1）、发泡剂：YT泡沫混凝土以热聚物表面活性剂为有机胶结料的聚合物，通过发泡机的发泡系统，将发泡剂充分发泡。2）、水泥为强度等级42.5级得普通硅酸盐水泥。3）、粉煤灰选用、级粉煤灰，并应符合相关标准的要求。4）、水，符合混凝土拌合用水标准（JGJ63-89）的规定。5）、1:3水泥砂浆（内掺棉纶-6纤维0.750.90/m³（成品）。品种、强度等级应符合设计要求。（二）主要机具发泡搅拌机、泡沫混凝土输送泵、泡沫混凝土输送管、磅秤、手推车、集料箱、靠尺、专用检测工具、棕扫帚、扁铲或铲刀、粉笔、灰线、皮卷尺、钢卷尺等。（三）作业条件1、结构验收完成后，将基层表面清理干净，并使之平整、干燥，经验收合格后，方可进行下道工序。2、穿过屋面和墙面等结构层的管根部位，应用豆石砼填塞密实，将管根固定。3、各种高差，标高控制点，控制线经测定管沟，排水沟测定完毕，并验收合格。4、保温材料的运输、存放应注意防潮，防止损伤和污染，雨季应采取遮盖措施，防止雨浸和雨淋。严谨在雨天进行保温层施工。1.1.3、操作工艺1、施工方法（1）配制泡沫浆体，根据YT型泡沫混凝土发泡剂的配比和生产工艺，配制发泡浆体。（2）拌制水泥浆，按设计选用的泡沫混凝土型号，先将定量的水加入搅拌机，再将称量好的水泥、粉煤灰等添加料投入搅拌机内搅拌，时间不少于2分钟。（3）将预发泡沫倒入水泥浆体的搅拌机，搅拌约6分钟，使水泥泡沫浆料达到均质化要求，即可进行现场直接浇筑或泵送浇筑。预拌好的水泥泡沫浆料应在4小时内用完。2、施工工艺基层清理 弹线找坡 YT砼分层浇筑 养护 砂浆防水找平层 养护（1）基层处理：基层钢筋混凝土板面必须清扫干净，无松动、空鼓、起砂掉灰等现象。（2）浇捣泡沫混凝土A、将泡沫混凝土中预埋件、预留孔（水管、排水孔等）在浇筑泡沫混凝土前做好，严禁在浇筑后在保温隔热层上凿孔打洞。B、弹线找坡、冲筋：根据施工图及施工规范的放坡要求和屋面找坡层的最小厚度确定屋面的最高点和最低点，最低点位为各屋面的排水口处，其四周500mm范围内应适当加大放坡，不得少于5%，其它排水坡多为2%，局部为1，然后根据施工图放出分水线，并冲出标筋，坡筋时应顺排水方向。C、浇筑泡沫混凝土，浇筑面应做到平整，如大面积平面浇筑时，可采用分区逐片浇筑的方法，用模板将施工面分割成若干个小片，逐片施工；也可采用全面分层、分段分层、斜面分层三种分层浇筑方法，等11.5小时后，浆体初凝后有一定承重能力后，方可继续浇筑。浇筑达到标定高度后用尺杆刮平。1214小时后进行保湿养护，养护时间不小于72小时。D、泡沫混凝土在一般情况下出于保温隔热的要求可以进行整体浇筑施工，而在抗震结构设计中应依据需要设置分格缝。E、在泡沫混凝土保温隔热层施工完成时，天沟、檐沟等部位应找坡同时保证这些部位的泡沫混凝土厚度不得小于20mm。（3）浇筑后处理在浇筑后也应注意观察浆体下沉速度及高度，并及时采取促凝措施，还要详细记录，作为下次配料改进的参考。如果出现塌陷事故，应及时补充浇筑。1.1.4、施工要点（1）按照施工图纸设计要求，测定设置标高控制点（3m/点），周边弹出控制线。（2）搅拌YT泡沫混凝土时，应先加水后加干料，待浆料拌料成稠糊状，加泡搅拌均匀后，经施工集料箱，泵送至施工面。（3）对作业面进行分格，设置施工缝，以一个作业班施工量确定，根据施工厚度分层浇筑，一次浇筑厚度不宜大于400mm。（4）表层施工时，用3-5m长尺杆刮平。（5）施工完毕，36h内不宜上人或车辆（包括手推车），施工温度低时，时间可延长。（6）屋面防水层施工时可不设排气孔。4、养护：由于找平层容易使砂浆内的水分丢失,故施工时须重视洒水养护,防止开裂。养护时间一般不小于7d，干燥后即可进行防水施工。1.1.5、技术质量保证措施1、发泡剂、水泥、粉煤灰有关证书发泡剂、水泥、粉煤灰须有出厂质量证明书、厂家检验报告和使用说明书2、泡沫混凝土性能指标要求号级别项目指标B03B04B05B06B07B08B09干容重Kg/m3±30300400500600700800900抗压强度Mpa平均值>0.4>0.5>1.0>1.5>3.0>3.5>4.0最小值>0.25>0.5>0.8>1.2>2.0>2.5>3.5m.K数W/（m.K）<0.077<0.08<0.09<0.111<0.14<0.14<0.18干燥收缩率（%）<0.7548h吸水率（%）<23蓄热系数（W/m·K）0.98燃烧性能不燃烧3、 质量标准1.主控项目：1）YT泡沫混凝土屋面保温、隔热层施工质量应符合屋面工程技术规范GB50345-2004和屋面工程质量验收规范GB50207-2002的有关规定。2）YT泡沫混凝土品种、规格应符合相关设计和相关标准的规定：密度500kg/m3、抗压强度1.0Mpa、导热系数为0.09W/(mK),传热系数为0.433 W/m²k。3）屋面天沟、檐沟、檐口、水落口、泛水、变形缝和出屋面的防水构造必须符合设计和规范要求。4）找平层的材料质量及配合比，必须符合设计要求。5）屋面找平层的排水坡度，必须符合设计要求。4、应注意的质量问题（1）泡沫混凝土的施工环境宜在5度以上，并应避免在雨天，烈日高温条件下施工。（2）泡沫混凝土的流动性较大，当屋面的坡度大于5%，用泡沫混凝土进行找坡施工时必须采用模板辅助。（3）泡沫混凝土施工必须有专业知识的技术人员指导下进行，对每道工序严格把关，确保施工质量，应按GB50411-2007规定流出试块进行性能检测。（4）泡沫混凝土及细石混凝土防水保护层内埋设的各种预埋件、预留孔（水管、排水孔等），应在浇筑前做好，严禁在保护层上凿孔打孔。不得在保护层内埋设管线。（5）找平层起砂：1）砂浆拌合配合比不准，水泥强度等级不够或不稳定。2）抹压程度不足，养护过早、过晚，过早上人踩踏等均能引起找平层起砂。找平层空鼓、开裂：1）所用砂子过细，基层表面清理不干净，施工前未浇水或浇水养护不够。2）基底厚薄不均匀或施工中局部漏压。3）屋面的转角处，出屋面管根和埋件周围漏压或操作不够认真。（6）屋面倒泛水：冲筋时泛水坡没有找准确，或在铺灰时未用木杠找出泛水，浇筑砼厚度没按冲筋刮平顺，使泛水失去作用。6、成品保护（1）施工完毕及时按设计要求采取保护措施，36h内不宜上人或车辆（包括手推车），施工温度低时，时间可延长，不得损坏，以免造成后患。（2）施工要与有关工序作业配合协调，进入作业面的施工现场人员不得成品上面走动。（3）施工现场有专人负责看管下道工序的操作，不得使用手推车行驶，使用铁锹等工具时应避免铲破保温层，如有破损要及时修补。（3）抹好的找平层上推小车运输时，应先铺脚手板车道，防止破坏找平层。（4）雨水口、内排水口等部位应采取临时措施保护好，防止堵塞和杂物进入。（5）保温层施工完成后，应及时抹水泥砂浆找平层，以减少受潮和进水，尤其在雨期施工，更要及时采取措施。1.2节能门窗工程1.2.1施工准备在门窗洞口边上弹好门窗安装位置墨线，检查门窗洞口尺寸是否符合设计要求。检查门窗如有变形、松动等问题，及时修整、校正。塑钢窗要泄水结构，推拉窗可在导轨靠两边框位处铣8mm宽泄水口。1.2.2门窗制作加工本工程门窗均由专业生产厂家制作加工，加工好后运至现场安装。门窗的型号、数量、规格尺寸、开启形式及开启方向、材料品种、加工质量必须符合设计图纸、产品国家标准及施工规范的要求，各种附件配套齐全，并具有产品出厂合格证。对符合要求的作退场处理，不能使用。门窗进场后，应将门窗框靠墙的一面涂刷防腐材料，进行防腐处理后存放在仓库内，塑钢门窗要求竖直排放，底部应垫平、垫高。1.2.3塑钢门窗安装1、安装塑钢门窗采用预留洞口的方法，洞口每边应预留安装间隙2030mm。门窗安装前，弹出门窗安装位置线，并按设计要求检查洞口尺寸，与设计不符合时应予以纠正。2、防腐处理：门窗框四周与墙体接触的部分应作防腐处理，按设计要求执行。塑钢门窗选用的连接件及固定件，除不锈钢外，均应经防腐处理，连接时宜在与铝材接触面加塑料或橡胶垫片。3、门窗框就位和临时固定：根据门窗安装位置墨线，将门窗框装入洞口就位，将木楔塞入门窗框与四周墙体间的安装缝隙，调整好门窗框的水平、垂直、对角线长度等位置及形状偏差符合检评标准，用木楔临时固定。4、门窗框、拼樘料与墙体的连接固定：门窗框、拼樘料与墙体的连接固定应符合下列规定。（1）连接固定形式应符合设计要求；（2）连接件与塑钢门窗外框紧固应牢固可靠，不得有松动现象；（3）连接件不得露出塞缝饰面外；（4）固定件离墙边缘不得小于50mm，且不能固定在砖缝中；（5）焊接连接铁件时，应采取有效措施保护门窗框；（6）与砖墙体连接固定时，严禁采用射钉。5、门窗框与墙体安装缝隙的密封（1）塑钢门窗框安装连接固定后，应先进行隐蔽工程验收，检查合格后再进行门窗框与墙体安装缝隙的密封处理；（2）门窗框与墙体安装缝隙的处理，按设计规定执行；（3）塞缝施工时不得损坏塑钢门窗防腐面；（4）塑钢门窗安装过程中使用的调平块（木楔），应在饰面施工前取出，并将洞口填塞饱满，不得留在饰面内；（5）塑钢门窗框在塞缝前应满贴保护胶纸，防止塑钢门窗框表面的镀膜受到水泥砂浆的腐蚀；在饰面完成后，再将保护胶纸撕除；若塑钢门窗框表面不慎粘到水泥砂浆，要即时清理，以保护表面质量。6、外墙饰面砖施工时，在塑钢门窗外周边留宽5mm、深8mm的槽，用防水胶密封。7、五金配件安装：五金配件应齐全，保证其安装牢固、位置正确、使用灵活。安装用螺丝应采用铜或不锈钢螺丝，窗框两侧应装防撞胶。8、安装门窗扇及门窗玻璃（1）门窗扇及门窗玻璃安装在墙体饰面工程完成后进行；（2）平开门窗框构架组装上墙，固定好后安装玻璃，先调好框与扇的缝隙，再将玻璃入扇调整，最后镶嵌密封条和填嵌密封胶；（3）推拉窗在窗框安装固定好之后将配好玻璃的窗扇整体安装，即将玻璃入扇镶嵌密封完毕，再入框安装，调整好框与扇的缝隙。1.2.4门窗工程质量控制措施A) 建筑外门窗的品种、规格应符合设计要求和相关标准的规定。检验方法：建筑外门窗进场后，应对其外观、品种、规格及附件进行检查验收，对质量证明文件进行核查。B) 建筑外窗的气密性、保温性能、中空玻璃露点、玻璃遮阳系数和可见光透射比应符合设计要求。检验方法：核查质量证明文件和复验报告。C) 夏热冬暖地区，应对进场的外窗进行复验，且为见证送检。送检的内容为：气密性、中空玻璃露点、玻璃遮阳系数、可见光透射比。检验方法：随机抽样送检；核查复验报告。D) 建筑门窗采用的玻璃品种应符合设计要求，中空玻璃应采用双道密封。检验方法:观察检查；核查质量证明文件。E) 金属外门窗隔断热桥措施应符合设计和产品标准的规定，金属副框的隔断热桥措施应与门窗框的隔断热桥措施相当。检验方法：随机抽样，对照产品设计图纸，剖开或拆开检查。F) 外门窗框或副框与洞口之间的间隙应采用弹性闭孔材料填充饱满，并使用密封胶密封；外门窗框与副框之间的缝隙应使用密封胶密封。检验方法：观察检查；核查隐蔽工程验收记录。G) 外门窗遮阳设施的性能、尺寸应符合设计和产品标准要求；遮阳设施的安装位置要正确、牢固，满足安全和使用功能的要求，调节应灵活、到位。检验方法：核查质量证明文件；观察、尺量、手扳检查。H) 天窗安装的位置、坡度应正确，封闭严密，嵌缝处不得渗漏。检验方法：观察、尺量检查；淋水检查。I) 门窗扇密封条和玻璃镶嵌的密封条，七物理性能应符合相关标准的规定。密封条安装位置应正确，镶嵌牢固，不得脱槽，接头处不得开裂。关闭门窗时密封条应接触严密。检验方法：观察检查。1.3墙体节能工程本工程所有单体的外墙均采用240mm厚的粘土多孔砌块砌筑，抗压强度为MU10.0；内面层为10mm混合砂浆；1.3.1施工准备A) 材料a) 砖：粘土多孔砌块、强度等级必须符合设计要求，并应规格一致，有出厂证明。b) 水泥：一般采用325或425号矿渣硅酸盐水泥和普通硅酸盐水泥。c) 砂：中砂，应过5mm孔径的筛。配置M5以下的砂浆，砂的含泥量不超出10%，M5以上的砂浆，砂的含泥量不超过5%，并不得含有草根等杂物。d) 掺合料：石灰膏。e) 其他材料：木砖（应刷防腐剂），墙体拉结筋。B) 作业条件a) 弹好轴线、墙身线，并分出门窗洞口位置线，且经检验符合设计图纸的尺寸要求，办完预检手续。b) 砂浆应由质检站做好试配。c) 砌筑前一天，应将预砌墙与原结构相接处洒水湿润，以保证砌体粘结。1.3.2粘土多孔砌块砌筑形式粘土多孔砌块主规格的长度为600mm，墙厚一般等于砌块宽度，其立面砌筑形式只有全顺式一种。上下皮竖缝相互错开不小于砌块长度的1/3。如不能满足时，在水平灰缝中设置2根直径6mm的钢筋或直径4mm钢筋网片，加筋长度不少于700mm。1.3.3粘土多孔砌块墙砌筑要点A) 按砌块每皮高度制作皮数杆，并竖立于墙的两端，两相对皮数杆之间拉准线。在砌筑位置放出墙身边线。B) 粘土多孔砌块砌筑时，应向砌筑面适量浇水。C) 在砌块墙底部应用烧结普通砖或多孔砖砌筑，其高度不宜小于200mm。D) 不同干密度和强度等级的粘土多孔砌块不应混砌。粘土多孔砌块也不得与其他砖、砌块混砌。但在墙底、墙顶及门窗洞口处局部采用烧结普通砖和多孔砖砌筑不视为混砌。E) 灰缝应横平竖直，砂浆饱满。水平灰缝厚度不得大于15mm。竖向灰缝宜用内外临时夹板夹住后灌缝，其宽度不得大于20mm。F) 砌体填充隔墙与剪力墙框架柱（包括构造住楼梯柱等）的边接按98ZG003第34页节点-大样及说明施工，切实做好墙体锚拉锚拉长度L1为墙长。G) 砌体填充墙墙高超过4m时，宜在墙高中部（或门洞顶部）设置与柱或砼墙连接的通长钢筋混凝土水平拉梁，具体做法详98ZG003第34页节点，拉梁主筋为412，箍筋为6150，宽度同墙厚，梁高为180。H) 各层砌体填充墙均应在下列部位设置稳定墙体的构造柱。a) 平面上所标处；b) 墙转角处、墙尽端处、墙窗边处；c) 墙长大于4m时，应在中段设构造柱，使两构造柱间墙长小于4m，构造柱截面尺寸除特别注明外，可取柱宽同墙厚，截面高250，竖筋412，箍筋6200，混凝土强度等级C20，构造柱相连的上下梁板内应预埋插筋，插筋的直径与根数同柱内竖筋，插筋锚固长度与搭接长度各为35d和42d，墙内的构造柱应先砌墙后浇柱，且沿高度埋设26500墙体锚拉筋，外露锚长1000。I) 墙体门窗洞口及设备洞口顶部无梁处均按91EG323选用GL*3型过梁，过梁与混凝土柱或墙相连时，过梁改为现浇。J) 砌到接近上层梁、板底时，宜用烧结普通砖斜砌挤紧，砖倾斜度60°左右，砂浆应饱满。 1.3.5墙体节能工程质量的预控与控制要点A) 工程中采用的粘土多孔砌块要符合设计要求，砌块的厚度必须满足设计要求；检查的方法是：表观、尺量、质量证明文件。B) 所以在砌块进场后，必须马上现场抽查，并要取样送检，检测其导热系数、密度、抗压强度或压缩强度、燃烧性能，检测结果出来后送设计人员复核；合格后再投入工程中去。墙体节能工程施工前按照设计和施工方案的要求对基层进行处理，处理后的基层经工程验收应达到合格质量，应符合保温层施工方案的要求。墙面的门窗框、水落管、进户管线、预埋件、设备连接件等均应安装完毕，才能进行面层施工。检验方法是：对照设计和施工方案观察检查；核查隐蔽工程验收记录。C) 墙体节能工程各层的构造做法应符合设计要求，并按照经过审批的施工方案施工；尤其门窗四角是应力集中部位，规定门窗四角处要加钉钢丝网，避免因板缝而产生裂缝。检验方法是：对照设计和施工方案观察检查；核查隐蔽工程验收记录。D) 保温砌块砌筑的墙体，应采用具有保温功能的砂浆砌筑。砌筑砂浆的强度等级应符合设计要求。墙体的水平灰逢饱满度不应低于90%，竖向的灰逢不应低于80%。检验方法是：对照设计核查施工方案和保温砂浆强度试验报告。用百格网检查灰逢砂浆饱满度。E) 当采用加强网作为防止开裂的措施时，加强网的铺贴、搭接应符合设计和施工方案的要求。砂浆抹平应密实，不得空鼓，加强网不得皱褶、外露。检验方法是：观察检查；核查隐蔽工程验收记录。F) 设置空调的房间，其外墙热桥部位应按设计要求采取热桥隔断措施。检验方法是：对照设计和施工方案观察检查；核查隐蔽工程验收记录。G) 施工产生的墙体缺陷，如穿墙套管、脚手眼、孔洞等，应按施工方案采取热桥隔断措施。检验方法是：对照施工方案观察检查。1.3.6.施工要点：1.3.6.1基层墙体的处理：基层墙体表面不得有油污、脱模剂、浮尘等污染物，墙面不平整处可用角磨机打磨，松动或风化的部分可用水泥砂浆填实后找平。基层墙面若太干燥，应适当洒水润湿。1.3.6.2墙面弹线：施工前首先读懂图纸，确认基层结构墙体的伸缩缝、结构沉降缝、防震缝墙体体型突变的具体部位，并做出标记。此外还应弹出首层散水标高线和伸缩缝具体位置。1.3.6.3外墙结构工程完毕，外门、窗安装完毕，外门、窗边框与墙体缝隙填满严密，做好窗框表面保护，并经有关部门检查验收合格。 1.3.6.4外墙雨水管卡、铁件、其它管道提前安装完毕，并预留外保温厚度。 1.3.6.5基层墙面、外墙四角、洞口等处的表面平整及垂直度均应满足有关施工验收规范的要求。2.6作业环境温度与墙体表面温度大于5，风力小于5级，雨天不能施工。1.3.6.6粘土砖面施工两小时前,洒水润湿基面, 务必做到不遗漏.,非粘土砖面要进行界面砂浆刮糙处理.1.3.6.7.吊垂直、套方找规矩、挂厚度控制线，拉垂直、水平通线、套方作口，用保温浆料作标准厚度灰饼冲筋。基面要等界面砂浆达到一定强度后才可施工。第六章 施工质量保证措施1.1质量保证体系以项目经理为首，建立生产、监督相互制约的质量保证体系，做到事事有人管，环环有人抓。并建立以项目总工程师为首的工程质量监督检查小组，下设专职质检员，做到事前有交底，事后有验收。1.2质量保证措施我项目经理部通过认真学习建筑节能工程相关规程、规范、标准，强化质量意识，建立了行之有效的规范化质量管理体系，能够使建筑节能工程的各项工作均处于良好的受控状态。在施工过程中，我项目经理部将严格按照相关规程、规范、标准等执行。为完成好本工程的建筑节能工程，根据本工程的特点，我项目经理部将对以下环节作为建筑节能工程的质量控制点： (1)建筑节能材料与设备建筑节能工程使用的材料、设备应符合施工图设计要求及国家有关标准的规定。严禁使用国家明令禁止和淘汰使用的材料、设备。材料和设备进场时应对其品种、规格、包装、外观和尺寸进行验收，并应经监理工程师(建设单位代表)检查认可，并形成相应的质量记录。材料和设备应有质量合格证明文件、说明书及相关性能检测报告；进口材料和设备应按规定进行出入境商品检验。建筑节能材料所使用材料的燃烧性能等级和阻燃处理，应符合设计要求和国家现行标准民用建筑设计防火规范(GB50045-95)、建筑内部装修设计防火规范(GB50222-95)和建筑设计防火规范(GB50016-2006)的规定。建筑节能工程使用的材料应符合国家现行有关材料有害物质限量标准的规定，不得对室内外环境造成污染。(3)制定相应技术措施，作好工序过程控制。施工前应做好图纸审查工作，将技术关口前移。施工前认真编好作业指导书,做好技术交底。施工过程中严格执行三检制和样板引路制度,做好预测预控及全方位的过程控制。做好技术复测及资料整理工作,主要材料及施工过程操作要留有痕迹,具有可追溯性。对关键部位及特殊工序要责任到人，从“人、机、料、法、环”五个方面进行控制。做好各专业接口及预留预埋的专业检查。1.3质量标准及验收建筑节能工程为单位建筑工程的一个分部工程，见下表建筑节能分部、子分部、分项工程表。其子分部、分项工程和检验批应按照下列规定划分和验收：1、建筑节能分部工程的子分部、分项工程和检验批划分，应与建筑工程施工质量验收统一标准GB50300和各专业工程施工质量验收规范规定一致。当上述规范未明确时可根据实际情况按本方案相关章节确定， 2、当建筑节能验收内容包含在相关分部工程时，应按已划分的子分部、分项工程和检验批进行验收，验收时应按本规范对有关节能的项目独立验收，做出节能项目验收记录并单独组卷。3、当建筑节能验收内容未包含在相关分部工程时，应按照本规范进行验收。建筑节能分部、子分部、分项工程表序号子分部工程分项工程1墙体主体结构基层；保温材料；饰面层。2门窗门；窗；玻璃；遮阳设施。3屋面基层；保温隔热层；保护层；防水层；面层。4楼地面基层；保温隔热层；隔离层；保护层；防水层；面层。建筑节能工程的各检验批，其合格质量应符合下列规定：1）各检验批应按主控项目和一般项目验收；2）主控项目应全部合格；3）一般项目应合格，当采用计数检验时，应有90以上的检查点合格，且其余检查点不得有严重缺陷；4）各检验批应具有完整的施工操作依据和质量验收记录。建筑节能工程的分项工程质量验收合格应符合下列规定：1）分项工程所含的检验批均应符合合格质量的规定。2）分项工程所含的检验批的质量验收记录应完整。建筑节能工程分部、子分部工程质量验收，应在各相关分项工程验收合格的基础，进行质量控制资料检查及观感质量验收，并应对主要材料、设备有关节能的技术性能，以及有代表性的房间或部位和系统功能的建筑节能性能进行见证抽样现场检验。1）主要材料和设备有关节能的技术性能见证抽样检测结果应符合有关规定；2）建筑工程完工后，应抽取有代表性的房间或部位，按照相关规范要求对建筑节能性能中围护结构节能性能进行见证抽样现场检验，并出具检验报告或评价报告。3）建筑设备工程完工后，应抽取有代表性的系统或部位，按照相关规范要求对建筑节能性能中系统功能进行见证抽样现场检验，并出具检验报告或评价报告。单位工程竣工验收前，必须按照相关规范规定进行建筑节能分部工程的专项验收并达到合格。1.4墙体工程1、一般规定（1）墙体节能工程应在主体结构及基层质量验收合格后施工，与主体结构同时施工的墙体节能工程，应与主体结构一同验收。（2）墙体节能工程采用的保温材料和粘结材料在进场时应对其进行下列性能复验：保温板材的导热系数、材料密度、压缩强度、阻燃性；保温浆料的导热系数、压缩强度、软化系数和凝结时间；粘结材料和抹面砂浆的粘结强度；增强网的力学性能、抗腐蚀性能；其他保温材料的热工性能；（3）墙体节能工程的隐蔽工程应随施工进度及时进行验收，并应有详细的文字和图片资料。2、主控项目（1）用于墙体节能工程的材料、构件等应符合设计要求和相关标准的规定。检验方法：检查材料的质量证明文件、性能检测报告或型式检验报告。检查数量：按进场批次每批抽样不少于一件。（2）用于墙体节能工程的保温材料、粘结材料、增强网等的复验应符合本条第1款第2)项的规定。检验方法：检查复验报告。检查数量：同一厂家的同种类产品抽查不少于一组。（3）墙体节能工程施工前应按照设计和施工方案的要求对基层进行处理，并符合保温层施工工艺的要求。检验方法：对照施工方案，观察检查。检查数量：全数检查。（4）墙体节能工程各层构造做法应符合设计要求，并应按照经过审批的施工方案进行施工。检验方法：对照设计和施工方案观察检查。检查隐蔽工程验收记录。检查数量：按检验批抽样检查不少于3处。1.5屋面工程1、一般规定（1）屋面保温隔热工程的施工，应在基层质量验收合格后进行。（2）屋面保温隔热工程采用的保温材料在进场时应进行下列性能复验：板材、块材及现浇等保温材料的导热系数、密度、压缩(10%)强度、阻燃性；松散保温材料的导热系数、干密度和阻燃性。（3）屋面保温隔热工程的隐蔽工程应随施工进度及时进行验收，并应有详细的文字和图片资料。（4）屋面保温隔热层施工完成后，应及时进行找平层和防水层的施工，避免保温层手潮、浸泡或受损。（5）建筑屋面节能工程的检查数量应按下列规定执行：按屋面积每100m2抽查一处，每处10m2，且不得少于3处；热桥部位的保温做法全数检查；保温隔热材料进场复验以同一单体建筑、同一生产厂家、同一规格、同一批材料为一个检验批，每个检验批随机抽取一组。2、主控项目（1）用于屋面的保温隔热材料，其干密度或密度、导热系数、压缩强度(10%)、阻燃性必须符合设计要求和有关标准的规定。检验方法：检查材料的合格证、技术性能报告、进场验收记录和复验报告。检查数量：按本条第1条的第5)项执行。（2）屋面保温隔热层的敷设方式、厚度、缝隙填充质量及屋面热桥部位的保温隔热做法，必须符合设计要求和标准的规定。检验方法：观察检查、保温板或保温层采取针插法或剖开法用尺量其厚度。检查数量：按本条第1条的第5)项执行。3、一般项目屋面保温夹芯板材应铺装牢固、接口严密、表面洁净、坡向正确。检验方法：观察检查，检查施工记录。检查数量：按本条第1条的第5)项执行。1.6门窗工程1、主控项目（1）门窗的品种、类型、规格、尺寸、性能、开启方向安装位置、连接方式及塑钢门窗的型材壁厚应符合设计要求：塑钢门窗的防腐处理及填嵌、密封处理应符合设计要求。检验方法：观察；尺量检查；检查产品合格证书、性能检测报告、进场验收记录和复验报告：检查隐蔽工程验收记录。（2）塑钢门窗框的安装必须牢固；预埋件的数量、位置、埋设方式、与框的连接方式必须符合设计要求。检验方法：手扳检查：检查隐蔽工程验收记录。（3）门窗扇必须安装牢固，并应开关灵活、关闭严密，无倒翘；推拉门窗扇必须有防脱落措施。检验方法：观察；开启和关闭检查；手扳检查。（4）门窗配件的型号、规格、数量应符合设计要求，安装应牢固，位置应正确，功能应满足使用要求。检验方法：观察；开启和关闭检查；手扳检查。2、一般项目（1）塑钢门窗表面应洁净、平整、光滑、色泽一致，无锈蚀；大面应无划痕、碰伤；漆膜或保护层应连续。检验方法：观察。（2）门窗框与墙体之间的缝隙应填嵌饱满，并采用密封胶密封；密封胶表面应光滑、顺直，无裂纹。检验方法：观察；轻敲门窗框检查；检查隐蔽工程验收记录。（3）塑钢门窗扇的橡胶密封条和毛毡密封条应安装完好，不得脱槽。检验方法：观察；开启和关闭检查。（4）有排水孔的塑钢门窗，排水孔应畅通，位置和数量应符合设计要求检验方法：观察。（5）门窗安装的允许偏差和检验方法应符合下表的3的规定。第七章 安全文明施工保证措施1.1组织保证根据谁负责生产谁负责安全的原则，建立安全保证体系。项目经理是质量安全的第一负责人，负总的责任。设立专职质安员。安全员检查员有“奖罚权”和“一票否决权”，质安员的决定，各管理人员、班组长必须无条件执行。并赋予专职质安员“随机抽查权”。安全组织机构（安全检查小组）组成人员如下：组 长：项目经理；副组长：项目总工；执行责任人：安全员；组 员：各施工管理员，各作业班组长。在安全检查小组的领导下，实施定期与不定期相结合的检查程序，组织每周一次的全面安全检查，落实执行安全操作规程，及时纠正违章、冒险、蛮干行为。对查出的隐患限期整改，杜绝重大安全事故发生。1.2安全技术措施1）建立安全责任制，进入现场前，对工人进行安全技术交底和安全培训工作。对施工机械操作进行培训，安全员作好安全检查工作。2）严格遵守深圳市建筑工程施工安全操作规程。3）阳台周边、无防护的屋面周边设置1.2m 高的两道护身栏杆，并设置固定的高度不低于18cm的档
