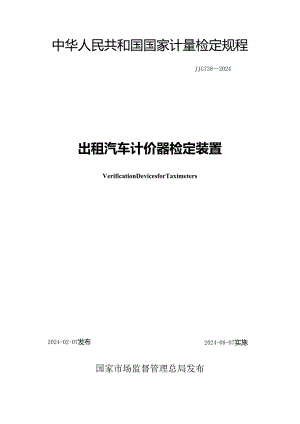

中华人民共和国国家计量检定规程JJG7382024出租汽车计价器检定装置VerificationDevicesforTaximeters2024-08-07实施2024-02-07发布国家市场监督管理总局发布JJG7382024代替JJG7382005出租汽车计价器检定装置检定规程VerificationRegulationofVerificationDevicesforTaximeters归口单位：全国振动冲击转速计量技术委员会主要起草单位：北京市计量检测科学研究院中国计量科学研究院江西省计量测试研究院参加起草单位：江苏丰仪同创互联科技有限公司山西省标准计量技术研究院本规程委托全国振动冲击转速计量技术委员会负责解释本规程主要起草人：于宝良（北京市计量检测科学研究院）孙桥（中国计量科学研究院）杨琪琪（江西省计量测试研究院）参加起草人：殷勇（江苏丰仪同创互联科技有限公司）刘嘉靖（北京市计量检测科学研究院）吕庆斌（北京市计量检测科学研究院）白敏（山西省标准计量技术研究院）目录引言(II)1 范围(1)2 引用文件(1)3 术语(1)4概述(1)4.1 本机检定装置(1)4.2 滚轮检定装置(2)5计量性能要求(2)5.1 本机检定装置(2)5.2 滚轮检定装置(2)6通用技术要求(3)6.1 本机检定装置(3)6.2 滚轮检定装置(3)7计量器具控制(4)7.1 检定条件(4)7.2 检定项目(5)7.3 检定方法(5)7.4 检定结果的处理(9)7.5 检定周期(9)附录A本机检定装置检定证书、检定结果通知书内页信息(10)附录B滚轮检定装置检定证书、检定结果通知书内页信息(11)引言JJF1001-2011通用计量术语及定义、JJFlOO22010国家计量检定规程编写规则、JJFlO59.12012测量不确定度评定与表示共同构成制定本规程的基础性系列规范。本规程结合我国出租汽车计价器检定装置现状，对JJG738-2005进行修订。本规程与JJG7382005相比，除编辑性修改外，主要技术性修改如下：删除了“车辆特征系数”“出租汽车计价器使用误差”两个术语；增加了“出租汽车计价器”“滚轮测距法”两个术语；调整了“计价器常数k”“本机”两个术语，使其与JJG517-2016出租汽车计价器一致；-“概述”中增加了本机检定装置及滚轮检定装置的组成及结构示意图；一修改了本机检定装置“转数误差”“转速误差”的计量性能要求；删除了本机检定装置“脉冲计数”“脉冲频率”两项与计价器本机检定无关的计量性能要求；一修改了滚轮检定装置“主滚轮转数误差”“主滚轮速度误差”的计量性能要求；修改并增加了通用技术要求的部分内容；一一修改了检定设备及相关技术要求；修改/检定项目；一一明确了各项误差及重复性的检定点；一一修改了本机检定装置“转数误差”“转数重复性”的检定方法；修改了滚轮检定装置“主滚轮直径误差”的检定方法；一一增加了各项误差检定的数据处理方法；一一将检定周期从“一般不超过3年”修改为“一般不超过2年”。本规程的历次发布情况为：JJG7382005;JJG73819910出租汽车计价器检定装置检定规程1范围本规程适用于出租汽车计价器本机检定装置（以下简称本机检定装置）及装车后出租汽车计价器滚轮测距法检定装置（以下简称滚轮检定装置）的首次检定、后续检定和使用中检查。2. 引用文件本规程引用了下列文件：JJG517出租汽车计价器JJF1604出租汽车计价器型式评价大纲凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。3术语3. 1出租汽车计价器taximeter用于测量出租汽车运营过程中行驶的里程及低速状态时的计时时间，以测得的运营里程及计时时间为依据，计算并显示乘客租车应付费用的计量器具。4. 2计价器常数ktaximeterconstantk计价器为正确显示出租汽车行驶每公里行程时接收的脉冲数。5. 3本机forataximeternotinstalledinthevehicle装车前的计价器。6. 4滚轮测距法rollerrangingmethod在滚轮式计价器检定装置上，用滚轮通过摩擦传动的方式带动出租汽车驱动轮转动并测量出租汽车实际行驶的里程，检定装车后计价器计程误差的方法。4雌7. 1本机检定装置本机检定装置主要由输入键盘、控制单元、显示单元、驱动电机等组成。其结构示意图如图1所示。图1本机检定装置结构示意图本机检定装置是转速源和计数器的组合。驱动电机带动计价器传感器的转轴旋转，控制单元在输入的转速下测量计价器传感器的转数，显示单元显示转数和转速值。本机检定装置用于对计价器本机的计程误差、切换速度误差进行检定。4.2滚轮检定装置滚轮检定装置主要由主滚轮、副滚轮、电机、传动系统、控制系统、显示系统、采样器等组成。其结构示意图如图2所示。图2滚轮检定装置结构示意图滚轮检定装置的主滚轮通过摩擦传动的方式带动出租汽车驱动轮转动，模拟出租汽车在路面上的行驶。在主滚轮上安装有转数传感器，测量主滚轮的转数。控制系统根据测量的转数及主滚轮的周长输出标准里程，对装车后计价器的计程误差进行检定。5计性能要求1.1 本机检定装置1 .1.1转数测量范围：0.0-50000.0。分辨力：0.1.最大允许误差：÷0.1%o重复性：0.5,5 .1.2转速测量范围：（501500）rmi11o最大允许误差：±0.1%o1.2 滚轮检定装置5. 2.1主滚轮周长主滚轮标称周长：1mo主滚轮直径最大允许误差：±0.2%O6. 2.2主滚轮转数测量范围：0-9999O分辨力：1。最大允许误差：÷0.1%.重复性：0.5o5. 2.3主滚轮速度测量范围：（060）km/ho最大允许误差：±2km/ho注：主滚轮定值输出速度点至少应包括40kmh和60kmh06通用技术要求6. 1本机检定装置7. 1.1铭牌本机检定装置应有铭牌，铭牌上应标明：a）制造商名称；b）产品名称；c）产品型号；d）出厂编号；e）出厂日期。8. 1.2显示屏9. 1.2.1显示项目本机检定装置的显示屏至少应能同时显示转数、转速或速度。10. 1.2.2显示屏显示要求本机检定装置显示屏显示的内容完整、字迹清晰，不能出现缺笔画、断码现象，不影响正常使用。11. .3功能6.1.3.1参数设置本机检定装置应有参数设置功能。至少能够设置计价器常数k、被检计价器传感器每转输出的脉冲数。6.1.3.2转速输出本机检定装置应能直接设置并输出转速。输出转速应以不大于1"min的分辨力连续可调。6.1.3.3速度输出本机检定装置应能直接设置并输出速度。输出速度应以不大于0.1km/h的分辨力连续可调。6.1.3.4单步进给控制本机检定装置应有转数单步进给控制功能。6.1.3.5清零本机检定装置应有转数清零功能。6.2滚轮检定装置6. 2.1铭牌滚轮检定装置应有铭牌，铭牌上应标明：a）制造商名称；b）产品名称；c）产品型号；d）出厂编号；e）出厂日期。7. 2.2显示屏8. 2.2.1显示项目滚轮检定装置的显示屏至少应能同时显示实时计程值和计程的采样值。9. 2.2.2显示屏显示要求滚轮检定装置各显示屏显示的内容应字迹清晰，不能出现缺笔画、断码现象。检定员坐在出租汽车副驾驶的位置检定计价器时，应能正确读取显示屏显示的内容。10. 2.3采样器采样器应能控制电机的启动、停止，并能准确、可靠地采集滚轮检定装置的计程值。无线采样器及自动采样器不得受外界电磁干扰，不同装置之间的采样器也不能互相干扰。11. 2.4驱动方式滚轮检定装置的驱动方式应为主动式，即滚轮检定装置的主滚轮带动出租汽车驱动轮转动。12. 2.5噪声滚轮检定装置工作时的噪声应不超过85dB（八）o6.2.6安全防护6.2.6.1制动装置滚轮检定装置应有制动装置。6.2.6.2保护装置滚轮检定装置应有保护装置，确保在计价器检定过程中不危及人身安全及损坏被检出租汽车。7计器具控制7.1检定条件7.1.1检定设备检定本机检定装置的设备见表1,检定滚轮检定装置的设备见表2。表1本机检定装置检定设备序号名称技术要求1转速测量仪转速测量范围：（302000）rmin计数测量范围：不小于50000最大允许误差：±0.01%表2雌检定装置检定设备序号名称技术要求1转速测量仪转速测量范围：（302000）rmin计数测量范围：不小于50000最大允许误差：±0.01/211尺测量范围：（200350）mm分度值：不大于0.02mm最大允许误差：±0.05mm7. 1.2检定的环境条件环境温度：（20±10）°C;相对湿度：不大于85%。7.2检定项目本机检定装置检定项目见表3,滚轮检定装置检定项目见表4。表3本机检定装置检定项目序号检定项目首次检定后续检定使用中检查铭牌十2显示屏十3功能十4转数误差十十十5转数重复性十十十6转速误差十十十注：“十”表示应检项目，“一”表示不检项目。表4滚轮检定装置检定项目序号检定项目首次检定后续检定使用中检查铭牌十2显小屏十-一3主滚轮直径误差十十十4主滚轮转数误差十十十5主滚轮转数重复性十十十6主滚轮速度误差十十十注：“十”表示应检项目，“一”表示不检项目。7. 3枪定方法7.3. 1本机检定装置7.3.1.1铭牌检查目测检查本机检定装置的铭牌，其结果应符合6.1.1的要求。7.3.1.2显示屏检查目测检查本机检定装置的显示屏，其结果应符合6.1.2的要求。7.3.1.3功能检查检查本机检定装置的功能，其结果应符合6.1.3的要求。7.3. 1.4转数误差检定(1)检定点的选择。转数误差的检定选择以下六个转数检定点：1000、2000、5000、10000、20000、50000o(2)在驱动电机的驱动轴上粘贴1个转速测量仪的靶标。按转速测量仪的使用手册规定正确安装、调整好转速传感器。(3)将转速测量仪置于计数测量功能。(4)本机检定装置转速设定为100Or/mino(5)将转速测量仪和本机检定装置计数器复零。(6)启动本机检定装置，当本机检定装置计数值接近检定点时，停止本机检定装置，用手动的方式转动本机检定装置驱动轴，使转速测量仪的计数值至检定点，读取本机检定装置的计数值。(7)转数误差按公式(1)计算。K1."X100%式中：Rw转数误差；R一一本机检定装置实测转数值：R,一一检定点的转数值。(8)取所有检定点绝对值最大的误差作为转数误差。(9)转数误差应符合5.1.1的要求。7.3.1.5转数重复性检定转数重复性在100O转数点检定。按照转数误差的测量方法，重复测量10次，按公式(2)计算转数重复性。l<R,-K>fSs-、.V-I式中：Sx转数重复性；R;一检定点的第i次转数测量值；R检定点10次转数测量的平均值；N测量次数，N=IO0转数重复性应符合5.1.1的要求。7.3. 1.6转速误差检定(1)检定点的选择。转速误差的检定选择以下三个转速检定点：50r/min、500r/min、1500rmi11o(2)在驱动电机的驱动轴上粘贴1个转速测量仪的靶标。按转速测量仪的使用手册规定正确安装、调整好转速传感器。(3)转速测量仪置于转速测量功能。(4)本机检定装置转速设置为检定点转速值，启动本机检定装置。本机检定装置输出转速稳定后，在转速测量仪上连续读取(或打印)10个转速测量值。(5)转速误差按公式(3)计算。n.F×100式中：nw转速误差；n本机检定装置输出转速值，r/min;n转速测量仪10次转速测量平均值，r/mino(6)取所有检定点绝对值最大的误差作为转速误差。(7)转速误差应符合5.1.2的要求。1.1.1.1 3.2滚轮检定装置检定1.1.1.2 1铭牌检查目测检查滚轮检定装置的铭牌，其结果应符合6.2.1的要求。1.1.1.3 显示屏检查目测检查滚轮检定装置的显示屏，其结果应符合6.2.2的要求。1.1.1.4 主滚轮直径误差检定(1)在左右主滚轮轴向方向各均匀选取三个检定点。每个检定点分别用兀尺测量主滚轮直径。(2)主滚轮直径误差按公式(4)计算。n,-TjM=Y=Xoo(4)D式中：o主滚轮直径误差；D1主滚轮直径标称值，D,=318.31mm;D6个检定点的主滚轮直径测量值的平均值，mm。(3)主滚轮直径误差应符合5.2.1的要求。1.1.1.5 主滚轮转数误差检定(1)检定点的选择。主滚轮转数误差的检定选择以下五个转数检定点：1000、2000、3000、5000、9000o(2)在主滚轮适当位置的圆周方向均匀粘贴10个转速测量仪的靶标。按转速测量仪的使用手册规定正确安装、调整好转速传感器。(3)转速测量仪置于计数功能。(4)将转速测量仪和滚轮检定装置计数器复零。(5)以60km/h的速度启动滚轮检定装置，当滚轮检定装置计数值接近检定点时，停止滚轮检定装置。手动旋转主滚轮，使滚轮检定装置的计数值至检定点，读取转速测量仪的计数值。(6)主滚轮转数误差按公式(5)计算。RRRr=-×100¼式中：R。主滚轮转数误差；R1检定点的转数标称值；R2一一转速测量仪测量的转数值。(7)取所有检定点绝对值最大的误差作为主滚轮转数误差。(8)主滚轮转数误差应符合5.2.2的要求。1.1.1.6 主滚轮转数重复性检定主滚轮转数重复性在100O转数点检定。按照主滚轮转数误差的测量方法，重复测量10次，按公式(6)计算主滚轮转数重复性。W<R.z-R.>,S1.PMJ51M-1式中：Sw主滚轮转数重复性；R2；检定点的第i次的转数测量值；R,检定点10次测量的平均值；M检定点的测量次数，M=100主滚轮转数重复性应符合5.2.2的要求。7.3.2.6主滚轮速度误差检定(1)检定点的选择。选择40km/h、60km/h两个速度检定点进行速度误差检定。(2)在主滚轮适当位置粘贴1个转速测量仪的靶标。按转速测量仪的使用手册规定正确安装、调整好转速传感器。(3)转速测量仪置于转速测量功能。(4)启动滚轮检定装置。主滚轮速度稳定后，在转速测量仪上连续读取(或打印)10个转速测量值。(5)主滚轮实测速度值按公式(7)计算。v=0.1885D11(7)式中:V主滚轮实测速度值，km/hoD6个检定点的主滚轮直径测量值的平均值，m;11转速测量仪10次转速测量平均值，r/mino(6)主滚轮速度误差按公式(8)计算。V=Ob-Z式中：v主滚轮速度误差，km/h;V,主滚轮速度标称值，km/h;V主滚轮实测速度值，km/ho(7)取两个检定点绝对值最大的误差作为主滚轮速度误差。(8)主滚轮速度误差应符合5.2.3的要求。7.4检定结果的处理7.4.1 本机检定装置检定合格的本机检定装置，开具检定证书；检定不合格的本机检定装置，开具检定结果通知书。检定证书、检定结果通知书内页的信息见附录A。7.4.2 滚轮检定装置检定合格的滚轮检定装置，开具检定证书；检定不合格的滚轮检定装置，开具检定结果通知书。检定证书、检定结果通知书内页的信息见附录Bo7.5检定周期本机检定装置、滚轮检定装置的检定周期一般不超过2年。附录A本机检定装置检定证书、检定结果通知书内页信息检定项目检定结果铭牌显示屏功能转数误差转数重复性转速误差附录滚轮检定装置检定证书、检定结果通知书内页信息检定项目检定结果铭牌显示屏主滚轮直径误差主滚轮转数误差主滚轮转数重复性主滚轮速度误差
