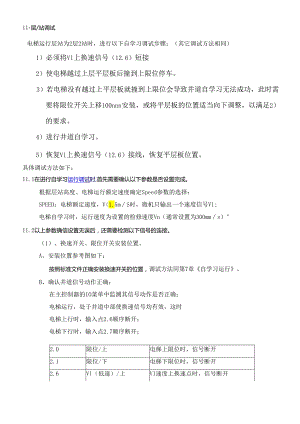

11-层/站调试电梯运行层站为2层2站时，进行以下自学习调试步骤：（其它调试方法相同）1）必须将Vl上换速信号（12.6）短接2）使电梯越过上层平层板后撞到上限位停车。3）若电梯没有越过上平层板就撞到上限位会导致井道自学习无法成功，此时需要将限位开关上移100nnn安装，或将平层板的位置适当向下调整，以满足2）的要求。4）进行井道自学习。5）恢复Vl上换速信号（12.6）接线，恢复平层板位置。具体调试方法如下：11.1在进行自学习运行调试时,首先需要确认以下参数是否设置完成。根据层站高度、电梯运行额定速度确定Speed参数的选择：SPEED：电梯额定速度，V<1.5mS时，微机只输出一个速度信号Vl;电梯自学习时，运行速度为设置的检修速度Vn（通常设置为30Omms）°11.2以上参数确信设置无误后，还需要检测以下信号的连接。（1）、换速开关、限位开关安装位置。A、安装位置参考图如下：按照标准文件正确安装换速开关的位置，调试方法同第7章自学习运行。B、确认井道信号动作正确：在主控制器的IO菜单中监测其信号动作是否正确：电梯运行，处于井道中部使换速信号均有效，这时电梯上行时，输入点2.6顺序断开；电梯下行时，输入点2.7顺序断开；2.0限位/上电梯上限位时，信号断开2.1限位/下电梯下限位时，信号断开2.6Vl（低速）/上VI速度上换速点时，信号断开2.7Vl（低速）/下VI速度下换速点时，信号断开（2）、门区开关的安装。MPK708A系统使用的门区板长度为220mm,本系统对门区开关的安装提出了严格的要求：检修运行至层站平层，使轿门、厅门地砍保持平齐(误差为±1mm),这时安装调整井道门区板，使门区开关检测位置位于门区板的中间位置。如果门区板位置没有安装理想，会影响平层精度的谡整进度。(3)、在检修运行过程中，同时可以观察主控制器输入菜单门区信号(1.6)是否动作正确。如发现问题及时排除。(4)、使上限位开关上移100nlm安装。在自学习运行到顶层时出门区开关。也可将上层平层板位置适当向下进行调整。(5)、TEST运行到下端站门区。等待激活自学习运行。11.3启动自学习运行以上步骤执行以后，可以进行自学习运行。通过菜单CONFIG/1.EARNING启动自学习运行。在运行过程中，门区信号、换速距离均被主控制器记录。自学习运行可以通过Inspection/Test运行人为或者被系统故障中断。I1.4上述操作完成以后，恢复限位开关的安装，或平层板的安装位置。扫一扫二维超关注赛尔曳援图或搜索：诬旦退期限
