    NB-T11422-2023 分布式光伏发电系统工程技术规范.docx

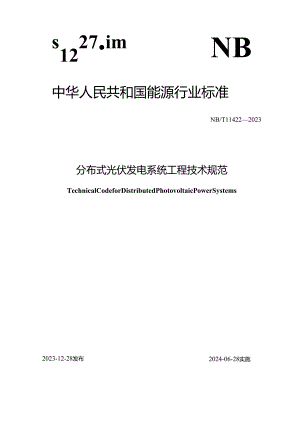

    s1227imNB中华人民共和国能源行业标准NB/T114222023分布式光伏发电系统工程技术规范TechnicalCodeforDistributedPhotovoltaicPowerSystems2024-06-28实施2023-12-28发布国家能源局中华人民共和国能源行业标准分布式光伏发电系统工程技术规范TechnicalCodeforDistributedPhotovoltaicPowerSystemsNBT11422-2023主编部门:水电水利规划设计总院批准部门:国家能源局施行日期:2024年6月28日中国水利水电出版社2024北京国家能源局公告2023年第8号根据中华人民共和国标准化法能源标准化管理办法,国家能源局批准新能源场站智能化建设基本技术规范等281项能源行业标准(附件1)、SpecificationforPreparationofSpecialGeologicalReportonImpoundment-AffectedAreaforHydropowerProjects等33项能源行业标准外文版(附件2)、水电工程放射性探测技术规程等3项能源行业标准修改通知单(附件3),现予以发布。附件:1.行业标准目录2 .行业标准外文版目录3 .行业标准修改通知单国家能源局2023年12月28日附件1:行业标准目录序号标准编号标准名称代替标准采标号批准日期实施日期87NB/T11422-2023分布式光伏发电系统工程技术规范2023-12-282024-06-28-根据国家能源局关于下达2018年能源领域行业标准制(修)订补充计划(第二批)的通知(国能综通科技(2018)191号)的要求,规范编制组经调查研究,认真总结实践经验,并在广泛征求意见的基础上,制定本规范。本规范的主要技术内容是:总则、术语、分布式光伏发电系统设计、分布式光伏系统施工、工程验收、运行维护。本规范由国家能源局负责管理,由水电水利规划设计总院提出并负责日常管理和具体技术内容的解释。执行过程中如有意见或建议,请寄送水电水利规划设计总院(地址:北京市西城区六铺炕北小街2号,邮编:100120)。本规范主编单位:水电水利规划设计总院中国电建集团西北勘测设计研究院有限公司本规范参编单位:中国电建集团贵州工程有限公司华能陕西发电有限公司中联西北工程设计研究院有限公司天合富家能源股份有限公司隆基绿能科技股份有限公司本规范主要起草人员:肖斌陈庆文张馨兮高立刚齐开来程智卿敖旭东王朝阳王昊轶陆国成牛志愿郑清伟赵光杰周超胡意新宗军智杨浪张红星张靖宇章明来本规范主要审查人员:谢宏文韦惠肖孙艺林戴晓蛟于益涛孙立文俞刚李金刚易坤赵梦丹张永强朱高麟霍俊李娜目次1总则62术语73分布式光伏发电系统设计83.1 一般规定83.2 规划及布置设计83.3 建筑设计93.4 结构设计103.5 电气设计113.6 系统接入123.7 消防124分布式光伏发电系统施工安装144.1 一般规定144.2 基础施工144.3 支架安装154.4 光伏组件安装164.5 电气系统164.6 系统调试184.7 消防工程195分布式光伏发电系统验收195.1 一般规定195.2 工程验收195.3 并网验收206运行维护216.1 一般要求216.2 运行管理要求216.3 维护要求21本规范用词说明23引用标准名录24附:条文说明30Contents1GeneralProvisions62 Terms73 DesignOfDistributedPVSystem83.1 GeneralRequirements83.2 Planningand1.ayoutDesign83.3 BuildingDesign93.4 StructureDesign103.5 ElectricalDesign113.6 GridConnection123.7 FireProtection124 ConstructionandInstallationOfDistributedPVSystem144.1 BasicRequirements144.2 FoundationConstruction144.3 SupportStructureInstallation154.4 PVModuleInstallation164.5 ElectricalEquipmentInstallation164.6 SystemDebugging184.7 FireProtectionWorks195 AcceptanceofDistributedPVSystem195.1 BasicRequirements195.2 ProjectAcceptance195.3 GridConnectionAcceptance206 OperationandMaintenance216.1 BasicRequirements216.2 OperationRequirements216.3 MaintenanceRequirements21ExplanationofWordinginThisCode231.istofQuotedStandards24Addition:ExplanationofProvisions301总则1.0.1为规范分布式光伏发电系统的设计标准和技术要求,提高设计、施工和运维的水平,做到安全可靠、经济合理,制定本规范。1.0.2本规范适应于分布式光伏发电系统工程设计、施工、验收和运行维护。1.0.3分布式光伏发电系统工程除应符合本规范外,尚应符合国家现行有关标准的规定。2术语1. 0.1分布式光伏发电系统distributedphotovoltaicpowersystem在用户所在场地或附近建设运行、就地消纳,采用用户侧自发自用、多余电量上网、全额上网运行方式的光伏发电系统。2. 0.2户用分布式光伏系统householddistributedphotovoltaicsystem利用自然人所有的屋顶或附近场地建设的分布式光伏系统。3. 0.3建筑集成光伏发电系统buildingintegratedphotovoltaic(BIPV)光伏发电设备作为建筑材料或构件,在建筑上应用的发电系统,也称光伏建筑一体化。4. 0.4建筑附加光伏发电系统buiIdingattachedphotovoltaic(BAPV)光伏发电设备不作为建筑材料或构件,在已有建筑上安装的发电系统。3分布式光伏发电系统设计4.1 一般规定4.1.1 分布式光伏发电系统设计应主要包括规划及布置、建筑、结构、电气、系统接入和消防等设计内容,并应符合现行国家标准光伏发电站设计规范GB50797的有关规定。4.1.2 分布式光伏发电系统设计应综合考虑辐照条件、建筑条件、并网条件、气象及有关安全防护条件、安装和运输条件等因素,与建筑及周边环境相协调,并应符合安全可靠、适用、环保、美观,便于维护的要求。4.1.3 建筑集成光伏发电系统应纳入建筑工程管理,统一规划、同步设计、同步施工、同步验收,与建筑工程同时投入使用,建筑设计应根据光伏组件的类型、安装位置和安装方式,为光伏组件的安装、使用和维护提供必要的承载条件和空间。4.1.4 建筑附加光伏发电系统应进行建筑结构安全、建筑电气安全的复核,并应满足光伏组件所在建筑部位的防火、防雷、防静电等相关功能要求和建筑节能要求。工程实施不应降低既有建筑物的使用标准,不得影响消防疏散通道和消防设施的使用。4.1.5 分布式光伏发电系统设计、施工和维护,应采取防止光伏组件损坏、坠落的安全防护措施。4.1.6 分布式光伏发电系统应设置安全标识,并应满足现行国家标准安全标志及使用导则GB2894的相关规定。4.2 规划及布置设计3. 2.1分布式光伏发电系统应符合国家和地方的能源发展规划。3. 2.2分布式光伏发电系统规模应满足附着建构筑物条件、系统接入和消纳条件,同时应结合用户需求、电价、负荷特性等综合分析确定。3. 2.3分布式光伏发电系统容配比的确定,应符合现行行业标准光伏发电系统效能规范NB/T10394的有关规定。5. 2.4分布式光伏发电系统用光伏组件应符合现行国家标准地面用晶体硅光伏组件设计鉴定和定型GB/T9535.地面用薄膜光伏组件设计鉴定和定型GBT18911建筑用光伏构件通用技术要求JG/T492和建筑用柔性薄膜光伏组件JG/T535的要求。3.2.5分布式光伏发电系统组件布置应满足下列要求:1光伏组件布置宜保证当地每天真太阳时9:00-15:00时段内无遮挡,并结合太阳辐照度、风速、雨水、积雪等气候条件及建筑朝向、屋顶结构等因素进行设计,经技术经济比较后确定方位角、倾角和阵列间距。2 建筑附加光伏发电系统支撑结构样式、建设高度、结构外沿应与建筑物立面相协调。3分布式光伏支架单元不应跨越建筑变形缝。4 光伏组件布置应避开建筑物排油烟口、排风口、空调系统等构件。5 在建筑物立面上安装的光伏组件,安装高度距离地面宜大于2.5m或采取安全防护措施。3.2.6建筑集成光伏发电系统的光伏幕墙应采用建筑用光伏构件。3.3建筑设计3.3.1 建筑规划宜满足光伏发电系统安装、使用、维护和检修的技术要求。3. 3.2建筑设计应为分布式光伏发电系统的安装提供条件,并应在安装光伏组件的部位采取安全防护措施。1.1.3 与建筑结合的分布式光伏发电系统的设计应根据建筑效果、设计理念、可利用面积、安装场地和周边环境等因素选择光伏组件的类型、尺寸、颜色和安装位置。1.1.4 分布式光伏发电系统与支撑结构作为建筑突出物时,突出尺寸和形式应符合现行国家标准民用建筑设计统一标准GB50352、建筑设计防火规范GB50016、民用建筑通用规范GB55031、建筑防火通用规范GB55037的有关规定。1.1.5 在新建建筑物上布置光伏发电系统时,建筑体形及空间组合宜为光伏组件接收充足的日照创造条件。1.1.6 光伏组件直接作为屋顶围护结构使用时,其材料和构造应符合现行国家标准建筑与市政工程防水通用规范GB55030的要求。1.1.7 在屋面安装光伏组件时,应采取防水措施。1.1.8 光伏玻璃幕墙和光伏玻璃采光顶的透光比应符合现行国家标准建筑采光设计标准GB/T5033和建筑节能与可再生能源利用通用规范GB55015的有关规定。1.1.9 建筑集成光伏发电系统中的玻璃应符合现行国家标准建筑用安全玻璃第3部分:夹层玻璃GB15763.3、建筑用太阳能光伏中空玻璃GB/T29759的有关规定。3.4 结构设计3.4.1 4.1建筑附加光伏发电系统应对建筑按现行国家标准既有建筑鉴定与加固通用规范GB55021进行鉴定。3.4.2 分布式光伏支架和基础设计工作年限不应小于25年。3.4.3 分布式光伏发电系统的光伏支架结构安全等级不应低于三级。3.4.4 分布式光伏支架结构抗震设防类别不应低于丁类。3.4.5 建筑集成光伏发电系统的支架设计工作年限、支架结构安全等级及结构抗震设防类别应与建筑相应部位构件的要求一致。3.4.6 4.6分布式光伏支架结构设计应符合现行行业标准光伏支架结构设计规程NB/T10115的有关规定。3.4.7 分布式光伏支架荷载取值和作用组合应符合现行国家标准工程结构通用规范GB55001、建筑结构荷载规范GB50009的相关要求。3.4.8 4.8分布式光伏支架基础设计应进行承载力验算和稳定性验算,包括地基承载力验算、基础结构强度验算、地基变形验算及稳定性验算。3.4.9 分布式光伏支架基础设计应与工艺和建筑专业配合;支架基础在屋面上的布置不应影响所在屋面部位的建筑防水、雨水排放。3.4.10 4.10分布式光伏支架基础应根据所处环境的腐蚀性等级采取合理的结构型式和适宜的防腐措施。3.4.11 4.11分布式光伏发电系统不同金属材料接触处,宜设置绝缘垫片或采取其他防腐蚀措施。3.4.12 光伏玻璃幕墙的结构性能应符合现行行业标准玻璃幕墙工程技术规范JGJl02的有关规定。3.4.13 光伏采光顶结构构件的结构计算应符合现行行业标准采光顶与金属屋面技术规程JGJ255的有关规定。3.4.14 光伏支架系统除应进行支架构件的强度、刚度、变形验算外,还应进行组件与支撑构件的连接计算、支撑构件与主体结构的连接等节点连接计算,连接薄弱部位应进行专门补充分析。3.4.15 建筑集成光伏发电系统的建筑构件中,玻璃与玻璃、玻璃与型材间的结构性粘结应采用硅酮结构密封胶,硅酮结构密封胶应符合国家现行标准建筑用硅酮结构密封胶GB16776和建筑幕墙用硅酮结构密封胶JG/T475的有关规定。3.5 电气设计3.5.1 逆变器应满足国家现行标准光伏发电并网逆变器技术要求GB/T37408及光伏并网逆变器技术规范NB/T32004的要求,逆变器的输出电压及频率应满足并网点电压、频率要求。3.5.2 交直流汇流箱、并网箱、配电柜应根据使用环境、绝缘水平、防护等级、额定电压、输入输出回路数、输入输出额定电流、使用温度、安装方式及工艺等进行选择。3.5.3 分布式光伏发电系统采用的电缆应按照电压等级、持续工作电流、短路动热稳定性、允许电压降、敷设环境等因素进行选型。附着在建筑物上的光伏系统电缆选型及设计应满足建筑物的防火设计标准。3.5.4 不同电压等级并网应符合下列规定:1通过380V电压等级并网的分布式光伏发电系统,应在并网点专用并网开关柜或并网箱内,设置保护和明显开断点、电能量计量等设备。2通过6kV35kV电压等级并网的分布式光伏发电系统,应在并网点安装并网开关柜。3并网点断路器应具备失压跳闸、过压跳闸及检有压合闸功能。3.5.5 分布式光伏发电系统的开关站配电装置的设计应满足现行国家标准3U0kV高压配电装置设计规范GB50060的相关规定。3.5.6 防雷接地设计应符合下列规定:1新建建筑的光伏系统防雷和接地应与建筑物的防雷和接地系统统一设计,接地电阻应满足电气系统要求;己建建筑物增设光伏发电系统时,应对建筑物原有防雷和接地设计进行验证,不满足设计要求时应进行改造或新增防雷接地设计。光伏发电单元馈电线路应采取防雷、防浪涌等保护措施。2光伏组件、电气设备及构件的金属外框应可靠接地。金属构件应与建筑物防雷接地系统联结,联结点不得少于两处。3分布式光伏发电系统的过电压保护应选用低残压、低残流的防雷技术:接地系统应优先选用隔离式分组接地防护技术。1.1.1 5.7分布式光伏发电系统并网点系统接地方式应与接入点配电网系统接地方式保持一致。1.1.8 建筑集成光伏发电系统直流侧最大系统电压大于等于120V时,宜设置直流电弧保护装置。1.1.9 建筑集成光伏发电系统的最大系统电压不宜大于100OYDCo1.1.10 分布式光伏发电系统宜设置生产运行远程监视系统;具备条件的,宜布置远程视频监控系统。3.6 系统接入3.6.1 分布式光伏发电系统接入配电网应满足国家现行标准供配电系统设计规范GB50052、20kV及以下变电所设计规范GB50053、低压配电设计标准GB50054、31IOkV高压配电装置设计规范GB50060.分布式电源并网技术要求GB/T33593.城市中低压配电网改造技术导则D1./T599的相关要求。3.6.2 户用分布式光伏系统接入应满足现行国家标准户用分布式光伏发电并网接口技术规范GB/T33342的有关规定。3.6.3 分布式光伏发电系统接入电网的公共连接点的电能质量应满足现行行业标准分布式电源接入配电网技术规定NB/T32015的要求。3.6.4 分布式光伏发电系统接入系统设计时,无功功率和电压调节能力应通过技术经济比较,充分考虑利用逆变器的无功调节能力,提出合理的无功补偿措施,确定无功补偿装置的容量、类型和安装位置,保障用户功率因数达到考核要求。3.6.5 分布式光伏发电系统的继电保护应满足现行行业标准分布式电源接入配电网技术规定NB/T32015的有关规定,且应满足可靠性、选择性、灵敏性和速动性的要求。3.6.6 以6kV35kV电压等级并网的分布式光伏发电系统,应具备与电力系统调度机构之间进行数据通信的能力,能够采集电源并网状态、电流、电压、有功、无功、发电量等电气运行工况,上传至相应的电网调度机构。涉网自动化设备宜配置独立对时时钟。3.6.7 全额上网及余电上网的分布式光伏应在供用电设施产权分界处、发电量计量点分别设置计量表计;自发自用的分布式光伏,应在供用电设施产权分界处、发电量计量点、用户自用电处设置计量表计。3.6.8 分布式光伏发电系统接入配电网时,应根据当地电力系统通信现状,因地制宜采用无线、有线等通信方式。3.7 消防3.7.1 分布式光伏发电系统的防火和灭火系统设计应满足现行国家标准消防设施通用规范GB55036、建筑防火通用规范GB55037、建筑设计防火规范GB50016的有关规定。3.7.2分布式光伏发电系统不得影响建筑的防火间距及消防疏散。1.1.1 7.3建筑集成光伏发电系统光伏构件的燃烧性能和耐火极限应根据所在建筑部位的耐火等级确定。3.7.4 光伏幕墙紧靠防火墙两侧的门、窗洞口之间最近边缘的水平距离不应小于2m,装有固定窗扇或火灾时可自动关闭的乙级防火窗时该距离可不限。3.7.5 同一光伏幕墙组件不应跨越建筑物的两个防火分区。4分布式光伏发电系统施工安装1.1.1 一般规定4.1.1 分布式光伏发电系统的施工安装应满足现行国家标准光伏发电站施工规范GB50794、建筑光伏系统应用技术标准GB/T51368的有关规定。1.1.2 分布式光伏发电系统安装前应具备下列条件:1安装分布式光伏发电系统的建筑,主体结构应完成验收;需要进行结构加固的建筑物,加固措施已完成并完成验收。2施工单位的资质、特种作业人员资格、施工机械、施工材料、计量器具等应报监理单位或建设单位审查完毕。3工程定位测量基准应确立,测量放线工作己完成并复核无误。4施工安装方案应完成审批,并完成安全技术交底。建筑集成光伏发电系统的施工方案应纳入建筑设备安装范畴统一编制。1.1.3 施工安装时应对施工中所使用的设备与原材料做好进场检验记录,确保与设计文件所要求的设备材料清单一致。1.1.4 施工安装时应严格按照合同约定的工期做好项目现场的施工组织和管理,主要内容应包括现场施工的人员配置、机械配置、材料准备及施工质量、成本、进度、安全与环境的管理。1.1.5 施工安装时应做好现场施工各阶段的安全防护措施,保持施工现场的清洁和道路畅通,确保消防措施落实,满足区域工程施工管理相关规定。屋面光伏系统施工应制定有效的防跌落措施。1.1.6 建筑物屋面施工材料应按屋面承载能力分散堆放,不得超载。1.1.7 建筑附加光伏发电系统施工结束后应对屋面防水和屋面设备、设施进行检查。2 .24 .2.1屋面光伏支架基础的施工应符合下列规定:1支架基础的施工不应损害原建筑物主体结构及防水层。2新建屋面的支架基础宜与主体结构同时施工。3采用钢结构作为支架基础时,屋面防水工程施工应在钢结构支架施工前结束,钢结构支架施工过程中不应破坏屋面防水层。4对既有建筑物防水层有影响时,应根据原防水构造重新进行防水处理,并满足现行国家标准建筑与市政工程防水通用规范GB55030的相关规定。4.2.2金属屋面夹具的尺寸允许偏差应符合现行国家标准建筑光伏系统应用技术标准GB/T51368的相关规定。4.2.3建筑集成光伏发电系统支架与主体结构连接宜采用预埋件。1.1.1 2.4地面支架基础的施工应满足现行国家标准光伏发电站施工规范GB50794.太阳能发电站支架基础技术规范GB51101的相关规定。4.2.5 混凝土独立基础、条形基础的尺寸允许偏差,桩基础尺寸允许偏差,支架基础预埋螺栓、预埋件的允许偏差应符合现行国家标准光伏发电站施工规范GB50794的相关规定。4.2.6 混凝土基座上的预埋件,应按设计要求涂刷防腐涂料、妥善保护。4.3支架安装4.3.1 支架到场后应检查,外观及防腐涂镀层应完好无损,厚度满足设计要求;型号、规格及材质应符合设计要求,无变形,附件、备件应齐全。4.3.2 3.2对存放在滩涂、盐碱等腐蚀性强环境的支架,应做好防腐蚀工作。4.3.3 支架安装应符合下列规定:1支架安装过程中不应气割开孔或焊接烧孔。2支架倾斜角度偏差不应大于1°。3光伏组件支架应按设计要求固定在基座上,位置准确,固定牢靠。4支撑系统与主体结构连接的预埋件,应在主体结构施工时按设计要求埋设,并对安装偏差进行检测。预埋件的标高偏差不应大于Iomm,预埋件位置差不应大于20mm。4.3.4 支架的现场焊接除应符合设计要求外,还应符合下列规定:1支架的组装、焊接和防腐处理应满足现行国家标准钢结构通用规范GB55006、冷弯薄壁型钢结构技术规范GB50018、钢结构设计标准GB50017的相关规定。2焊接工作完毕后,应对焊缝进行检查。3支架安装完成后,应对其焊接表面进行防腐处理。4.3.4建筑集成光伏发电系统的线缆穿过支撑杆件、饰面板时应有线缆防护措施。有密封要求的位置,应做好防水密封措施。4.4 光伏组件安装4.4.1 光伏组件安装前应完成下列准备工作:4.4.2 应验收合格。4.4.3 伏组件的外观及各部件完好无损。4.4.4 伏组件的技术参数与设计一致。4.4.5 光伏组件安装应符合下列规定:1光伏组件输出电缆不得非正常短路,在没有开关连接时,应采取防止触电的措施。2光伏组件搬运防止磕、碰、划伤和野蛮操作。3光伏组件安装倾斜角偏差不大于1。,相邻光伏组件间的边缘高差不大于2mm,同组光伏组件间的边缘高差不大于5mm。4在盐雾、积雪地区安装光伏组件时,应制定专项安装施工方案。4.4.6 4.3光伏组件安装过程中光伏组件串的金属带电部位严禁触摸。4.4.7 4.4光伏组件之间的接线应符合下列要求:1光伏组件间接插件应连接牢固,同一光伏发电单元内光伏组件配套的接插件批次和型号宜一致。2同一光伏组件或光伏组件串的正负极不应短接。4.4.8 光伏组件接线工作严禁雨中进行。4.4.9 建筑集成光伏发电系统的组件安装应符合下列规定:1光伏幕墙连接部件和构件的安装施工应符合现行行业标准玻璃幕墙工程技术规范JGJ102和玻璃幕墙工程质量检验标准JGJ/T139的有关规定。2光伏采光顶连接部件和构件的安装施工应符合现行行业标准采光顶与金属屋面技术规程JGJ255、建筑遮阳通用要求JG/T274的有关规定。4.5 电气设备安装4.5.1 电气设备安装时,应对设备进行编号;电缆及线路接引完毕后,应对线路进行标识编号。各类预留孔洞及电缆洞口应进行防火封堵。4.5.2 光伏逆变器、汇流箱、并网箱均可采用直立挂墙或抱柱式安装,墙体或柱体应有足够强度承受设备安装后的重量,安装后底部距屋面或地面高度应满足设计要求或厂家的安装说明。4.5.3 光伏逆变器、汇流箱、并网箱安装位置应符合设计的要求,当设计未明确要求时,安装后不应对光伏组件造成遮挡。4. 5.4汇流箱安装应符合下列要求:1 汇流箱进线端和出线端与汇流箱接地端应进行绝缘测试。2 汇流箱内元器件应完好,连接线应无松动。3 汇流箱中的开关应处于分断状态。4 汇流箱内光伏组件串的电缆接引前,光伏组件侧和逆变器侧应有明显断开点。5 汇流箱与光伏组件串进行电缆连接时,应先接汇流箱内的输入端子,后接光伏组件接插件。4.5.5 逆变器应可靠固定,安装应符合下列要求:1 应检查待安装逆变器的外观、型号和规格。2 逆变器交流侧和直流侧电缆接线前应检查电缆绝缘,校对电缆相序和极性。3 逆变器直流侧电缆接线前应确认有明显断开点。4.5.6 监控系统安装应符合下列规定:1室外数据采集器的安装应避免阳光直射。2单层屏蔽电缆的屏蔽层应一端可靠接地;双层绝缘隔离屏蔽的电缆,其最外屏蔽层应两端接地、最内屏蔽层应一端接地。通讯电缆与交流电缆并行敷设时,应穿金属管或采用铠装型电缆。金属箱体进线孔处应使用套管。3数据采集器的金属外壳、固定框架应可靠接地。4.5.7光伏发电单元的布线应满足以下要求:1组件线缆上的连接器连接时应一次插接到位,避免多次插拔或晃动。2外接线缆时,导线规格应符合设计规定,应选用不同颜色导线进行串并联连接线。3不同材质的导体间连接时,应加装过渡接头。4组件连线和光伏发电单元引出电缆宜固定或绑扎。5光伏发电单元布线完毕,应按施工图检查布线和组件接线盒。4.5.8防雷和接地的安装应符合下列规定:1分布式光伏发电系统防雷装置的施工除应符合设计要求外,还应满足现行国家标准光伏建筑一体化系统防雷技术规范GB/T36963.光伏发电站防雷技术要求GB/T32512的相关规定。2分布式光伏发电系统接地装置的施工除应符合设计要求外,还应满足现行国家标准电气装置安装工程接地装置施工及验收规范GB50169的相关规定。3屋顶光伏系统的金属支架应与建筑物接地系统可靠连接或单独设置接地。4带边框的光伏组件应将边框可靠接地。5汇流箱、逆变器等电气设备的接地应牢固可靠、导通良好。1.1.9 电缆敷设施工应满足现行国家标准电气装置安装工程电缆线路施工及验收规范GB50168的有关规定。1.1.10 二次设备、盘柜的安装及接线应满足现行国家标准电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50171的有关规定。1.1.11 电力变压器的安装应满足现行国家标准电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GB50148的有关规定。1.1.12 高压电器设备的安装应满足现行国家标准电气装置安装工程高压电器施工及验收规范GB50147的有关规定。4.6 系统调试4.6.1设备和系统调试前应完成安装并验收合格。4.6.2系统调试应编制专项方案。4.6.3系统调试过程中发生不合格项目时,应完成整改后对相关项目逐项重新测试。4.6.4光伏组串调试应符合下列规定:1光伏组件调试前所有组件应连接完毕,正负极极性串联正确无误。2测试宜在辐照度大于600Wm2的条件下进行。3相同组串之间的电压偏差不应大于5V。4组串电缆温度应无超常温的异常情况,电缆应无短路和破损。5在并网发电情况下,应使用钳形万用表对组串电流进行检测。相同组串间电流偏差不应大于5%;4.6.5逆变器调试应符合下列规定:1逆变器控制回路带电时,检测工作状态指示灯、人机界面屏幕显示应正常;人机界面上各参数设置应正确;散热装置工作应正常。2逆变器直流侧开关通断功能应正常。3逆变器直流侧带电、交流侧带电时,交流侧电压及频率应在逆变器额定范围内,且相序正确;具有门限位闭锁功能的逆变器,在逆变器盘门开启状态下,不应作出并网动作。4逆变器并网后,测试逆变器应跳闸解列的情况:D具有门限位闭锁功能的逆变器,开启逆变器盘门;2)逆变器交流侧掉电。4.6.6其他系统调试应符合下列规定:1其他电气设备的试验标准应满足现行国家标准电气装置安装工程电气设备交接试验标准GB50150的有关规定。2二次系统调试时应满足现行行业标准继电保护和电网安全自动装置检验规程D1./T995的有关规定。4.7 消防工程4 .7.1利用既有消防措施的分布式光伏发电工程施工,应符合下列要求:1施工前应调查了解既有消防措施的具体位置和功能。2施工时不应妨碍既有消防措施的功能,应确保既有灭火系统处于正常工作状态。5 .7.2施工临时消防设施,应在动火作业区放置灭火器。4.7.3安装在建构筑物顶部的灭火器等移动消防设施,应有安全可靠的固定措施保障其不发生坠落。5分布式光伏发电系统验收5.1 一般规定5.1.1 分布式光伏发电项目应分别履行工程验收和并网验收程序,建筑集成光伏发电工程验收还应符合现行国家标准建筑节能工程施工质量验收标准GB50411、建筑工程施工质量验收统一标准GB50300和建筑电气工程施工质量验收规范GB50303的有关规定。5.1.2 分布式光伏发电系统验收应做好记录,立卷归档。5.2 工程验收5.2.1 2.1工程验收应核实并现场确认分布式光伏发电项目容量,确保与并网申请、备案容量一致。5.2.2 验收时应对项目现场的光伏组件串、光伏支架、电气设备、防雷与接地等逐项进行外观和安装检查。5.2.3 工程验收应包括现场检查设备外观及安全标识、明显断开点、现场测试并网开关失压脱扣功能、逆变器防孤岛功能、以及现场查验一次系统、二次系统、防雷接地、通用技术条件等。5.2.4 分布式光伏发电系统性能验收应主要包括下列内容:1应进行组件边框之间、组件边框与支架之间、支架与接地体之间、逆变器保护接地与接地排之间、并网箱保护接地与接地排之间的接地连续性测试。2 应进行电气装置的接地电阻测试,接地电阻值应不大于4Q。3 宜进行光伏发电单元和地之间的绝缘电阻测试,绝缘电阻应大于1MQ。4 支架基础的混凝土强度应满足设计要求。5 钢支架的防腐层最小平均厚度或铝合金支架的氧化膜最小厚度应满足设计要求。6 具备直流电弧保护功能的逆变器,应提供报告、证书或进行测试验证。7 具备快速关断功能的设备,应提供报告或进行测试验证。8监控系统应能实时准确上传光伏并网发电系统的运行状态、运行数据和故障信息等。5.3并网验收5.3.1 在分布式光伏发电系统通过工程验收后,项目业主应向属地供电公司提出并网验收、调试申请。5.3.2 供电公司受理并网验收、调试申请后,安装关口电能计量装置、完成并网验收及调试、签订购售电合同,转入并网运行。6运行维护6.1 一般要求6.1.1 分布式光伏发电系统运行维护单位应具有运行维护管理制度,明确火灾、雷电、台风等灾害的应急预案要求。6.1.2 运行维护人员应具有专业知识、培训合格,并持有特种作业操作证进行上岗作业。6.1.3 运行维护人员应熟悉安全操作规程,了解和正确使用监视和测量设备、防护工具,并能熟悉日常需用的设备、仪器的操作。进行检修作业时,应不少于2人。6.1.4 分布式光伏发电系统竣工验收后,应进行使用技术交底和操作维护培训,并提交使用手册。使用手册内容宜包含系统的构成、系统日常操作方法、日常维护方法、常见故障排除方法、应急处理措施。6.1.5 分布式光伏发电系统并网运行控制应满足现行国家标准分布式电源并网运行控制规范GB/T33592、光伏发电系统接入配电网技术规定GB/T29319、电力安全工作规程电力线路部分GB26859、电力安全工作规程发电厂和变电站电气部分GB26860的相关规定。6.1.6 运行和维护所需技术文件应包含设计文件、验收记录、产品说明书和产品操作手册。技术文件应妥善保存,保存期限不少于分布式光伏发电系统的使用寿命期。6.2 运行管理要求6.2.1 分布式光伏发电项目应建立安全管理、档案管理、物资管理和运维管理制度,制定运行维护规程、巡检规程、应急管理和事故分级处理等相关技术文件。6.2.2 安全防护器材应合格适用且在有效使用年限内。6.2.3检测设备应检定或校准合格。6.2.4分布式光伏发电系统运行人员应具备相应资质。6.3维护要求6.3.1 启动与停止分布式光伏发电系统时,应遵循启动与停止操作说明书及流程。6.3.2 巡检与运维应符合下列规定:1分布式光伏发电系统宜至少每年进行一次检查。恶劣天气和自然灾害发生前后,应进行特殊检查。2分布式光伏发电系统各组成设备或部件有维护周期要求时,应按要求执行。3定期巡检应由专业机构或专业人员进行,查看运行记录,了解运行情况,分析光伏系统的运行数据,对光伏系统的运行状况做出判断,如发现问题,应立刻进行专业维修。4应进行外观检查和设备内部检查,主要涉及活动和连接部位、线缆,特别是大电流密度的导线、功率器件、易锈蚀和松动的部位。5应定期检查逆变器运行状况。6应定期检查蓄电池工作状况,及时更换损坏或失效的蓄电池。7宜采用红外探测器对光伏发电单元和线路及电气设备进行检查,如有异常发热点和故障点,应及时维修或更换。8分布式光伏发电系统每年宜按系统图纸完成一次系统绝缘电阻以及接地电阻的检查,并对逆变、控制装置进行一次全项目电能质量和保护功能的检查和测试。9应定期检查消防器材,确保可正常使用。10光伏发电单元宜定期清洁。6.3.3运行维护记录应包含下列内容:1光伏发电单元巡查及维护记录。2配电设备、逆变器、电能计量装置运行状态与运行参数记录。3故障记录,包含故障发生时间、发生故障的设备或部件、故障现象表征、故障原因、故障排除后的设备运行参数与状态。4运维使用的安全类设备应保留其校准维护记录。本规范用词说明1为便于在执行本规范条文时区别对待,对要求严格程度不同的用词说明如下:1)表示很严格,非这样做不可的:正面词采用“必须”;反面词采用“不得”。2)表示严格,在正常情况下均应这样做的:正面词采用“应”;反面词采用“不应”。3)表示允许稍有选择,在条件许可时首先应这样做的:正面词采用“宜”;反面词采用“不宜”。4)表示有选择,在一定条件下可以这样做的,采用“可”。2条文中指明应按其他有关标来执行的写法为,“应符合的规定”或“应按执行”。引用标准名录建筑结构荷载规范GB50009建筑设计防火规范GB50016钢结构设计标准GB50017冷弯薄壁型钢结构技术规范GB50018供配电系统设计规范GB5005220kV及以下变电所设计规范GB50053低压配电设计标准GB500543"110kV高压配电装置设计规范GB50060电气装置安装工程高压电器施工及验收规范GB5014750148电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GB电气装置安装工程电气设备交接试验标准GB5015
