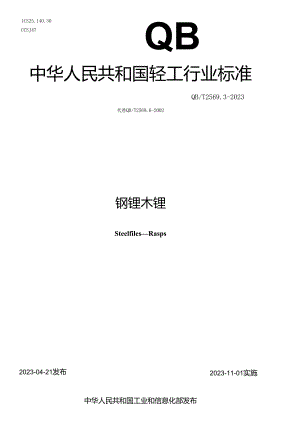

ICS25.140.30CCSJ47QB中华人民共和国轻工行业标准QB/T2569.3-2023代替QB/T2569.6-2002钢锂木锂SteelfilesRasps2023-11-01实施2023-04-21发布中华人民共和国工业和信息化部发布本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件是QB/T2569钢铿的第3部分。QB/T2569已经发布了以下部分：QB/T2569,1钢锂成形铿QB/T25692钢铿精整铿0B/T2569,3钢锂木铿。本文件代替QB/T2569.6-2002钢锂木铿，与QB/T2569.6-2002相比，除结构调整和编辑性改动外，主要技术变化如下：a）更改了范围（见第1章，2002年版的第1章）；b）增加了产品标记（见4.2）;c）增加了材料的要求和试验方法（见5.1、6.1）;d）更改了基本尺寸（见5.2,2002年版的3.2）;e）增加了拉脱力要求和试验方法（见5.法6.3）;f）更改了检验规则（见第7章，2002年版的第6章）。本文件由中国轻工业联合会提出。本文件由全国五金制品标准化技术委员会工具五金分技术委员会（SAOTC174/SC2）归口。本文件起草单位：河北飞之匠工具有限公司、上海市工具工业研究所有限公司、世达工具（上海）有限公司、宁波长城精工实业有限公司、杭州巨星科技股份有限公司、宁波得力工具有限公司、浙江斐凌工具有限公司、建德市远丰工具有限公司、威海市威力高档工具有限公司、沧州德安防爆特种工具制造有限公司、温岭市青海湖工具有限公司、莱州鸿源台钳制造有限公司。本文件主要起草人：薛俊林、周律、刘量、杨占飞、陈立海、陈德远、张达刚、张锡林、冯金水、王伟刚、付景宏、吴天国、王涛、蒋振宇。本文件及其所代替文件的历次版本发布情况为：1999年首次发布为QB/T3850-1999;2002年转化为QB/T2569.6,并作了第一次修订；本次为第二次修订。钢锤主要用于对金属零件和非金属零件进行锂削加工的手工具，在对不同的零件及不同表面要求零件加工中将使用不同的铿刀，因而钢锤产品的种类和型式较多。如果，在标准编制中把所有的产品都集合在一个标准中，那将使得整个标准的篇幅非常繁长；又由于钢铿生产工艺的不同以及使用者不同、专业性强，从而每个工厂和使用者不会同时使用到所有钢锂的标准。因而，在QB/T2569钢铿在编制过程中根据实际生产和使用方的需求，以及便于采用标准，将QB/T2569钢锂按照生产工艺和使用方的不同分为系列标准。钢锂木锂1范围本文件规定了木锤的产品分类和标记、要求、检验规则、标志、包装、运输和贮存，描述了相应的试验方法。本文件适用于对木料、皮革等表面进行锂削加工的木性的设计、生产、检验和销售。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T699优质碳素结构钢GB/T2828.1计数抽样检验程序第1部分：按接受质量限（AQ1.）检索的逐批检验抽样计划GB/T5806钢锂通用技术条件3术语和定义本文件没有需要界定的术语和定义。4产品分类和标记4.1 分类木铿型式分为扁木铿、半圆木铿、圆木铿和家具半圆木锂。4.2 标记4.2.1木锤的产品编号应符合GB/T5806的规定。4.2.2木锌的标记由产品名称、标准编号、产品编号组成。示例1:规格为20Omm的扁木锂标记为：木键QB/T2569.3M01-200。示例2：规格为30Omm的圆木锂标记为：木锂QB"2569.3-Mg300。5要求5.1 材料木锂应采用符合GB/T699规定的45钢或其他已经证明同样适用的材料。5.2 基本尺寸5.2.1扁木锤的型式见图1,基本尺寸应符合表1的规定。图1扁木锂表1扁木锭的基本尺寸单位为毫米代号1hb规格/基本尺寸公差基本尺寸公差基本尺寸公差M-O1-200200±65520+0.5-25±1M-01-25025060(65)256M-01-30030070(75)307注1：表中尺寸为光坯尺寸。注2:带括号的尺寸为非推荐尺寸。5.2.2半圆木锂的型式见图2,基本尺寸应符合表2的规定。图2半圆木锂«2半圆木镂的基本尺寸单位为亳米代号11bbiiI2规格/基本尺寸公差基本尺寸公差基本尺寸公差M-02-150150±44516+0.5-25±180%b80%80%IM-02-200200+655216M-02-25025060(65)257M-02-30030070(75)308.5注1：表中尺寸为光坯尺寸。注2:带括号的尺寸为非推荐尺寸。5.2.3圆木锌的型式见图3,基本尺寸应符合表3的规定。IAA-AJ-I1111TJ-、i1.M加二J.JIA0一/1h图3圆木锂表3圆木锂的基本尺寸单位为毫米代号11dIz规格/基本尺寸公差基本尺寸公差M-03-150150+4456±180%d25%l50%lM-03-200200±6508M-03-25025060(65)10M-03-30030070(75)12注1：表中尺寸为光坯尺寸。注2:带括号的尺寸为非推荐尺寸。5.2.4家具半圆木铿的型式见图4,基本尺寸应符合表4的规定。A-A表4家具半圆木键的基本尺寸单位为亳米代号1hbbiiI2规格/基本尺寸公差基本尺寸公差基本尺寸公差M-04-150150±64518+0.5-23+180%b80%25%50%1M-04-20020055255M-04-25025060(65)296M-04-30030070(75)347注1:表中尺寸为光坯尺寸。注2:带括号的尺寸为非推荐尺寸。5.3 拉脱力带有手柄（不包括柄套，如沾塑柄套、热塑柄套等）的木锤，手柄应能承受50ON的拉力F后不脱落。5.4 其他要求木铿的其他要求应符合GB/T5806的规定。6试验方法6.1 材料材料应由供应商提供相关质量保证书进行验证，有争议时按相应标准检验。6.2 基本尺寸基本尺寸按GB/T5806规定的方法进行检验。6.3 拉脱力拉脱力在拉力试验机或其他设备上进行检验，如图5所示。检验时，铿刀柄不应受到夹持力的作用,从而影响检验结果。标丽号说明：1铿刀柄；2手柄。图5拉脱力试骗示意图6.4其他要求其他要求按GB/T5806规定的方法进行检验。7检验规则7.1木铿拉脱力的检验规则应符合GB/T2828.1的规定，其不合格分类为C,接受质量限AQ1.为6.5,检验水平为I。7.2木锌的其他检验规则应符合GB/T5806的规定。8标志、包装、运输与贮存8.1 标志产品上应有清晰、牢固的产品标志。产品标志包括产品的规格、制造厂商名称或商标。8.2 包装标志产品的包装标志应符合GB/T5806的规定。8.3 包装产品的包装应符合GB/T5806的规定。
