QX_T 672-2023 自动气象站状态信息 XML格式.docx

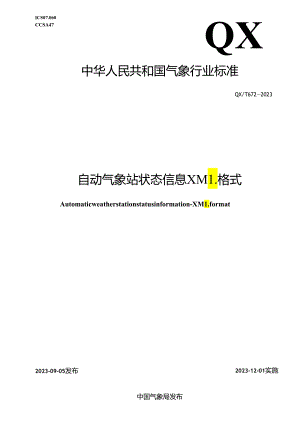

ICS07.060CCSA47QX中华人民共和国气象行业标准QX/T6722023自动气象站状态信息XM1.格式Automaticweatherstationstatusinformation-XM1.format2023-09-05发布2023-12-01实施中国气象局发布目次前言IH1范围12规范性引用文件13术语和定义14缩略语15文件名命名规则16数据结构17 XM1.声明28 数据实体29编报规则6附录A（规范性）文件名命名规则7附录B（规范性）元素字典8附录C（规范性）XM1.格式结构定义28附录D（资料性）XM1.格式示例44参考文献56前言本文件按照GB/T1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由全国气象基本信息标准化技术委员会(SACTC346)提出并归口。本文件起草单位：中国气象局气象探测中心、湖北省气象局、广西壮族自治区气象局、山东省气象局、安徽省气象局、江西省气象局、辽宁省气象局、国家气象信息中心。本文件主要起草人：张鑫、汪洲、黄钊、宋树礼、严国威、霍延风、胡犁月、黄子芹、刘志邦、沈超、雷勇、王丽霞。IIl自动气象站状态信息XM1.格式1范围本文件给出了自动气象站状态信息XM1.格式的文件名命名规则、数据结构、XM1.声明、数据实体和编码规则。本文件适用于地面自动气象站、酸雨等地面自动观测设备的运行状态和设备信息的表示和交换。2规范性引用文件本文件没有规范性引用文件。3术语和定义下列术语和定义适用于本文件。3.1自动气象站automaticweatherstation一种能自动地观测和存储、查询气象观测数据的设备。来源：GB/T374672019,3.1.12.103.2元素dataelement通过名称、标签、数据类型、约束、取值范围、备注等属性描述的一个数据单元。3.3复合元素compositionaldataelement由多个元素组成的，用于编码单站状态信息的数据单元。4缩略语下列缩略语适用于本文件。XM1.:可扩展标记语言(EXtenSibleMarkup1.anguage)0XSD:可扩展标记语言结构定义(XM1.SchemaDefinition)5文件名命名规则XM1.格式名称为“Z_SURF_Iii_YYYYYYMMDDHHMMSS_R_AWS_FTM.XM1."，文件名命名规则应符合附录A的规定。6数据结构自动气象站状态信息XM1.格式(以下简称状态信息XM1.格式)由XM1.声明和数据实体两部分构成,见图1。图1状态信息XM1.格式构成7XM1.声明XM1.声明定义XM1.语言的版本和所使用的语言字符集。XM1.声明部分有且仅有一个，位于数据格式的第一行，表示XM1.数据的开始。描述如下：<?xmlversion='*1.0"encoding=',UTF-8,7>其中：version="1.0"XM1.文档符合XM1.I.()规范：encoding="UTF-8"所使用的字符编码为UTF-8。8数据实体8.1 数据实体的组成数据实体由根元素和根元素下面的一个或多个单站状态信息组成，其形式见图2。图2数据实体构成8.2 根元索数据实体的根元素有且仅有一个，标签为：StateAndlnformationOfStation(,8.3 单站状态信息8.3.1 械单站状态信息是复合元素，标签为：StatusInformationo单站状态信息由一级元素、二级元素、三级元素组成，应符合图3的规定。图3单站状态信息组成8.3.2元索的描述方法8.3.2.1名称描述元素的中文名称。8.3.2.2标签描述元素使用的标签。标签由字母和数字组成，不应使用其他字符，长度不宜超过40个字符。8.3.2.3数据类型描述元素取值的类型，包括但不限于字符串、整型两种。8.3.2.4约束描述一个元素是否应当选取或有时选取，包括必选(M)或可选(O)。8.3.2.5取值范围描述元素的取值，一级元素、二级元素不取值、三级元素能且仅能取一个值。8.3.2.6备注描述元素的取值规则、出处等其他情况。8.3.3一级元素每个单站状态信息至少应包含2个一级元素，最多可包含10个一级元素，一级元素和二级元素名称、标签、约束应符合表1的规定。«1一级元素和二级元素属性序号一级元素二级元素名称标签约束名称标签约束1台站信息StationInformationM区站号StationIdM纬度1.atitudesM经度1.ongitudesM海拔高度AltitudeM北京时时间BeiJingTimcM地方时时间1.ocalTimeM2自检状态SelfTestM设备自检状态InstruinentSelfTestM3传感器工作状态SensorWorkingM传感器工作状态SensorWorkingM4电源类状态PowerM外接电源ExternalPowerM设备主板电压状态InstrumentBoardVo1tageM蓄电池电压状态BatteryVoltageMAC-DC电压状态ACDCVoltageM设备工作电流状态InstrumentCurrenM太阳能电池板状态SolarPanels)表1一级元素和二级元素JIl性（续）序号一级元素二级元素名称标签约束名称标签约束5工作温度类状态WorkingTemperatureM设备主板温度状态InstrumentBoardTemperatureM探测器温度状态ProbeTemperature0恒温器温度状态ThermostatTemperature0机箱温度状态ChassisTemperatureM6加热部件工作状态HeatingElcmcntM设备加热状态InstrumentHeatingM发射器加热状态TransmitterlleatingO接收器加热状态ReceiverHeating0照相机加热状态CameraHeating0摄像机加热状态VideoCamcraHeatingM7通风部件工作状态VcntiIationComponcnts0设备通风状态InstrumentVentilation08通信类状态CommunicationM设备到综合集成硬件控制器或PC终端连接通信状态InstrumentConnectionM总线状态（设备与分采集器或其他智能传感器总线状态指示）BusCommunicationMRS232/485/422状态RS232RS485RS422MRJ451.AN通信状态RJ451.ANM9窗口污染类状态WindowContaininationM窗口污染情况WindowContaminationM照相机镜头污染情况CamcraContamination0摄像机镜头污染情况VideoCameraContaminationM10运行状态RunM发射器运行状态TransraitterRunM接收器运行状态ReceiverRunM跟踪器运行状态TrackerRun0采集器运行状态CollectorRunMAD状态AnalogueDigitalM计数器状态DigitalCounterM机箱门状态ChassisGatcM水位状态Water1.evel0外存储卡状态ExtcrnalMcmoryCard0盖状态Cover0机械泵状态MechanicalPumpO8.3.4二级元素每个一级元素可包含多个二级元素，二级元素的名称、标签、数据类型、约束和备注等，应符合附录B的规定。8.3.5三级元素每个二级元素可包含多个三级元素，三级元素的名称、标签、数据类型、约束、取值范围和备注等，应符合附录B的规定。9编报规则9.1 说明提供使用XM1.格式实现自动气象站状态信息的具体编码方法。9.2 XM1.格式定义使用XM1.SChema描述XM1.格式数据的合法结构，采用XSD语言对XM1.的内容和结构进行定义，应符合附录C的规定。XM1.Schema中使用XsdxomplexType对复合元素进行实现，使用Xsdielement对单一元素进行实现。XSD中定义的XM1.元素标签与表1中一级元素二级元素的标签一致。应按照附录C中XSD文件对状态信息XM1.格式进行合法性验证，判断状态信息编码是否符合本文件要求。9.3 XM1.格式示例见附录D0附录A（规范性）文件名命名规则文件名命名规则应符合表AJ的规定。表A.1文件名命名规则序号名称标签数据类型约束长度备注固定代码Z字符串M1固定代码，表示文件为国内交换的资料2固定代码SURF字符串M4各类观测资料，部分样例如下SURF地面，CAWN酸雨，RADI辐射3固定代码字符串M1指示其后字段代码为测站区站号4区站号Iliii字符串M5五位数字或字母，11表示区号，iii表示站号。我国可分为十个区，即50-59（香港、澳门使用45,台湾使用46）,按照从北到南、从西到东的顺序确定了每个区的区号。在每个区内，又根据台站的经纬度，按照从北到南、从西到东的顺序确定每一个站的站号5Fl期时间YYYYYYMMDDHHMMSS字符串M14世界时时间，YYYY年份，MM月份，DDH期，HH时间，MM分钟，SS秒6固定代码R字符串M1文件为状态信息类资料7固定代码AIVS字符串M3文件为自动气象站地面气象要素资料8固定代码FTM字符串M3定时观测资料9固定代码XM1.字符串M3文件格式为XM1.QX/T67212023附录B（规范性）元索字典B.1台站信息台站信息VStationInfOrmation>包含二级元素的名称、标签、数据类型、约束和备注，应符合表B.1的规定。*B.1台站信息序号名称标签数据类型约束备注1.1区站号Stationld字符串M台站唯一标识符，由五位数字或字母组成1.2纬度1.atitudes字符串M长度6字节，按度分秒记录，每项2字节，高位不足补“0”1.3经度1.ongitudes字符串M长度7字节，按度分秒记录，度为3字节，分秒为2字节，高位不足补“0”1.4每拔高度Altitude字符串M长度5字节，以米为单位，保留一位小数，原值扩大10倍存入1.5北京时时间BeiJingTime字符串M格式：YYYYMMDDHHMMSS（UTC+8）1.6地方时时间1.ocalTime字符串M格式：YyyymmddhhmmssB.2自检状态自检状态VSeIfrest>包含二级元素、三级元素的名称、标签、数据类型、约束、取值范围和备注，应符合表B.2的规定。表B.2自检状态序号名称标签数据类型约束取值范围备注2.1设备自检状态InstrumentSelfTestM分类节点，不赋值2.1.1主采集器自检状态MainSelfTest整型M0或1采集器完成各个要素状态检测后，自检全部正常，取值为0;有一个或多个要素状态处于非正常状态时，取值为1;设备无对应元素状态值输出时，取值为9,表B.3至表B.10符合该要求2.1.2气候分采集器自检状态ClimateSelfTest整型00或12.1.3地温分采集器自检状态GroundTcmpcratureSclfTest整型M0或12.1.4温湿分采集器自检状态HuniiturcSclfTcst整型00或12.1.5气温多传感器标准控制器自检状态StandardTemperatureSelfTest整型M0或I序号名称标签数据类型约束取值范围备注2.1.6降水多传感器标准控制器自检状态StandardRainfallSelfTest整型M0或1我集器完成各个要素状态检测后，自检全部正常，取值为0;有一个或多个要素状态处于非正常状态时，取值为1;设备无对应元素状态值输出时，取值为9,表B.3至表B.IO符合该要求2.1.7辐射分采集器自检状态RadiationSelPTest整型00或12.1.8光电式数字日照计自检状态Photoelecti'icSunshineSelfTest整型M0或12.1.9激光云高仪自检状态CloudSelfTest整型0。或12.1.10前向散射式能见度仪自检状态VisibilitySelfTest整型00或12.1.11降水现象仪自检状态PrecipitationSelfTest整型M0或12.1.12天气现象视频智能观测仪自检状态IntelligentWeatherSelfTest整型M0或12.1.13土壤水分分采集器自检状态SoilMoiStureSelfTest整型00或12.1.14酸雨自动观测系统自检状态AcidRainSelfTest整型00或12.1.15超声波测风仪自检状态UltrasonicAncnionictcrSclfTest整型00或12.1.16冻土自动观测仪自检状态FrozenSoiISelPTes整型0。或12.1.17视程障碍现象仪自检状态ObstructionSelfTest整型00或1B.3传感器工作状态传感器工作状态<SensorWorking>包含二级元素、三级元素的名称、标签、数据类型、约束、取值范围和备注，应符合表B.3的规定。表B.3传感器工作状态QX、T6722023序号名称标签数据类型约束取值范围备注3.1传感器工作状态SensorWorkingM分类节点，不赋值3.1.1150Cm气温传感器工作状态AirTemperature150Working整型00,1或2传感器输出数值正常，取值为0;输出数值超出正常值范围，取值为1；传感器不能工作，出现故障，取值为23.1.2150Cm气温传感器1工作状态AirTemperature1501Working整型M0、1或23.1.3150Cln气温传感器2工作状态Ai!'Temperature150IWorking整型M0、1或23.1.4150Cln气温传感器3工作状态AirTemperature15011Working整型M0、1或23.1.5草面温度传感器工作状态GrassSurfaceWorking整型M0、1或23.1.6地面温度传感器工作状态SurfaceWorking整型M0、1或23.1.75Cm地温传感器工作状态GroundSWorking整型M0、1或23.1.810Cm地温传感器工作状态GroundlOWorking整型M0、1或2表B.3传感器工作状态（缥）序号名称标签数据类型约束取值范围备注3.1.915Cin地温传感器工作状态Ground15Working整型M0、1或23.1.1020Cm地温传感器工作状态Ground20Working整型M0、1或23.1.1140Cm地温传感器工作状态GrounddOWorking整型00、1或23.1.1280Cm地温传感器工作状态GroundBOWorking整型0）、1或23.1.13160Cm地温传感器工作状态Ground160Working整型00、1或23.1.14320Cmj也温传感错工作状态Ground320Working整型0）、1或23.1.15液面温度传感器工作状态1.iquiCl1.evelTemperatureWorking整型00、I或23.1.16冰点温度传感器工作状态EreezingTemperatureWorking整型00、I或23.1.17150Cm相对湿度传感器工作状态Humidityl50Working整型M0、1或23.1.18风向传感器工作状态WindDirectionWorking整型M）、1或23.1.19风速传感器工作状态WindSeedWorking整型M0、1或23.1.20气压传感器工作状态AtmosphericPressureWorking整型M0、1或23.1.21翻斗式雨量传感器工作状态TiltiHgBucketRaingaugeWorking整型00、1或23.1.22翻斗式雨量传感器1工作状态TiltingBucketRaingaugeIWorking整型M）、1或2专感器输出数值正常，取值为0；输出3.1.23翻斗式雨量传感器2工作状态TiltingBucketRaingaugelIWorking整型M0、1或2数值超出正常值范围，取值为1;传感3.1.24翻斗式雨量传感器3工作状态TiltingBucketRaingaugeIIIWorking整型M0、1或2器不能工作，出现故障，取值为23.1.25称重式降水传感器工作状态WeighingRainSensorWorking整型00、1或23.1.26雪深传感翳工作状态SnowDepthWorking整型0）、1或23.1.27蒸发传感器工作状态EyaporatiOnWorking整型00、1或23.1.28总轴射表传感器工作状态PyranometerWorking整型00、1或23.1.29反射辐射表传感器工作状态ReflectionWorking整型00、1或23.1.30直接辐射表传感器工作状态PyrheliometerWorking整型00、1或23.1.31散射辐射表传感器工作状态ScatteringWorking整型00、1或23.1.32净辐射表传感器工作状态NetPyrradiometerWorking整型00、1或23.1.33紫外（A+B）辐射表传感器工作状态JltravioletABWorking整型00、1或23.1.34紫外A辐射表传感器工作状态IlltravioletAWorking整型00、1或23.1.35紫外B辐射表传感器工作状态UltravioletBWorking整型00、1或23.1.36光合有效辐射表传感器工作状态PARMeterWorking整型00、1或23.1.37大气长波辐射表传感器工作状态PyrgeometerWorking整型00、1或26722023表B.3传感器工作状态（续QX、T6722023序号名称标签数据类型约束取值范围备注3.1.38地面长波辐射表传感器工作状态GroundPyrgeometerWorking整型00、1或2传感器输出数值正常，取值为0；输出数值超出正常值范围，取值为1；传感器不能工作，出现故障，取值为23.1.39光电式数字日照计传感器工作状态Photoe1ectricSunshineWorking整型M）、1或23.1.40云高传感器工作状态CloudHeightWorking整型00、1或23.1.41云量传感器工作状态CloudAmountWorking整型0）、1或23.1.42云状传感器工作状态ClOudFormWorking整型00、1或23.1.43前向散射式能见度仪传感器工作状态VisibilityWorking整型0）、1或23.1.44降水现象仪传感器，作状态PrecipitationWorking整型M0、1或23.1.45第一普通照相机工作状态CameralWorking整型0、1或23.1.46第二普通照相机工作状态CamerallWorking整型00、1或23.1.47第三普通照相机工作状态CameralIWorking整型00、1或23.1.48鱼眼摄像机工作状态FishEyeVideoCameraWorking整型M0、1或23.1.49第一个普通摄像机工作状态VideoCamera1Working整型M0、1或23.1.50第二个普通摄像机工作状态VideoCamera11Working整型M0、1或23.1.51第三个普通摄像机工作状态VideoCameralIIWorking整型00、1或23.1.52第四个普通摄像机工作状态VideoCameraIVWorking整型00、1或23.1.53第五个普通摄像机工作状态VideoCameraVWorking整型00、1或23.1.54电线积冰传感器工作状态AntennalcingWorking整型0）、1或23.1.55路面状况传感器工作状态RoadConditionWorking整型)0、1或23.1.560-10Cm土壤水分传感工作状态SoiIMoisturelOWorking整型00、1或23.1.5710-20Cm土壤水分传感器工作状态SoilMoisture20Working整型00、1或23.1.582030Cln土壤水分传感器工作状态SoilMoistureSOWorking整型00、1或23.1.593040Cln土壤水分传感器工作状态SoiIMoisturezIOWorking整型00、1或23.1.604050Cm土壤水分传感器工作状态SoilMoistureSOWorking整型00、1或23.1.615060Cm土壤水分传感器工作状态SoiIMoistureGOWorking整型00、1或23.1.626070CIn土壤水分传感器工作状态SoiIMoistureTOWorking整型00、1或23.1.637080Cm土壤水分传感器工作状态SoilMoistureSOWorking整型00、1或23.1.648090Cm土壤水分传感器工作状态SoilMoistureGOWorking整型00、1或23.1.6590100Cm土壤水分传感器工作状态SoiIMoisture1OOWorking整型00、1或2-表B.3传感器工作状态（续）QX/T序号名称标签数据类型约束取值范围备注3.1.66酸雨PH检测传感器工作状态AcidRainpHWorking整型00、1、2、3或4酸雨PH值在合理范围内且正常，取值为0;输出值异常，且无法判断偏高或偏低，取值为1;传感器故障，取值为2;高于正常值范围，取值为3;低于正常值范围，取值为43.1.67酸雨电导率检测传感器工作状态AcidRainCo11ductivityWorking整型00、1或2酸雨电导率值在合理范围内且正常，取值为0;输出值异常，且无法判断偏高或偏低，取值为1;传感器故障，取值为23.1.680-150Cm冻土传感器工作状态FrozenSoill50Working整型00、1或2传感器输出数值正常，取值为0;输出数值超出正常值范围，取值为1;传感器不能工作，出现故障或堵塞，取值为23.1.69150300Cm冻土传感器工作状态FrozenSoi1300Working整型00、1或23.1.70300-450Cm冻土传感器工作状态FrozenSoi1450Working整型00、1或23.1.71颗粒物数谱传感器工作状态ParticleNumberSpectrumWorking整型00或13.1.72智能翻斗式雨量传感器工作状态Intel1IgentRainfal!Working整型0。或23.1.73智能翻斗式雨量传感器筒口工作状态IntelIigentRainfalIFilterWorking整型00、1或23.1.74智能翻斗式雨量传感器上翻斗工作状态Intel11.gentRainfalIUpperBuck-etWorking整型00、1或23.1.75智能翻斗式雨量传感器计数翻斗工作状态IntelIigentRainfal!Counting-BucketWorking整型)0、1或23.1.76北斗定位工作状态BeiDouPositionWorking整型00、1或26722023B.4电源类状态电源类状态Power包含二级元素、三级元素的名称、标签、数据类型、约束、取值范围和备注，应符合表B.4的规定。表B.4电源类状态Qx、T6722023序号名称标签数据类型约束取值范围备注4.1外接电源ExternalPowerM分类节点，不赋值4.1.1主采集器外接电源状态MainPower整型M、7或8设备外接电源为交流电时，取值为6;设备外接电源为直流电时，取值为7;设备未接外部电源时，取值为84.1.2气候分采集器外接电源状态ClimatePower整型05、7或84.1.3地温分采集器外接电源状态GroundTemperaturePower整型M6、7或84.1.4温湿分采集器外接电源状态KumiIurePower整型0:、7或84.1.5气温多传感器标准控制器外接电源状态StandardTemperaturePower整型M5、7或84.1.6降水多传感器标准控制器外接电源状StandardRainfalIPower整型M;、7或84.1.7辐射分采集器外接电源状态RadiationPower整型)6、7或84.1.8光电式数字日照计外接电源状态PhotoelectricSunshinePower整型M5、7或84.1.9前向散射式能见度仪分采集器外接电源状态VisibilityPower整型)6、7或84.1.10激光云高仪外接电源状态CloudPower整型05、7或84.1.11天气现象视频智能观测仪外接电源状态IntelligentWeatherPower整型M5、7或84.1.12降水现象仪外接电源状态PrecipitationPowcr整型M5、7或84.1.13上壤水分分采集器外接电源状态SoiIMoisturePower整型)6、7或84.1.14酸雨自动观测系统外接电源状态AcidRainPowcr整型05、7或84.1.15超声波测风仪外接电源状态UltrasonicAnemometerPower整型05、7或84.1.16冻土自动观测仪外接电源状态FrozenSoilPower整型05、7或84.2设备主板电压状态InstrumentBoardVo11ageM分类节点，不赋值4.2.1主采集器主板电压状态MainBoardVoltage整型M0.3或4设备电压值正常时，取值为0;高于正常值范围，为偏高状态，取值为3;低于正常值范围，为偏低状态，取值为4;设备处于停止状态，取值为54.2.2气候分采集器主板电压状态ClimaIeBoardVolIage整型0）、3或44.2.3地温分采集器主板电压状态GroundTemperatureBoarclVolIage整型M0、3或44.2.4温湿分采集器主板电压状态HumitureBoardVoltagc整型00、3或44.2.5气温多传感器标准控制器主板电压状态StandardTempcratureBoardVoltage整型M0、3或46722023序号名称标签数据类型约束取值范围备注1.2.6降水多传感器标准控制器主板电压状态StandardRainfallBoardVoltagc整型M0、3或4设备电压值正常时，取值为0;高于正常值范围，为偏高状态，取值为3;低于正常值范围，为偏低状态，取值为4;设备处于停止状态，取值为54.2.7辐射分采集器主板电压状态RadiationBoardVoltage整型00、3或44.2.8光电式数字日照计主板电压状态PhotoeIectricSunshineBoardVoItage整型M0、3或44.2.9激光云高仪主板电压状态CloudBoardVoltage整型00、3或44.2.10激光云高仪遮阳板工作电压状态C1oudVisorVo1tage整型00、3、4或54.2.11激光云高仪旋转云台工作电压状态CloudRotateVoltagc整型00、3、4或54.2.12前向散射式能见度仪主板电压状态VisibilityBoardVoltage整型00、3或44.2.13天气现象视频智能观测仪主板电压状态Intel1IgentWeatherBoardVoltage整型M0、3或44.2.14降水现象仪主板电压状态PrecipitationBoardVoltage整型M0、3或44.2.15土壤水分分采集器主板电压状态SoiIMoistureBoardVoltage整型00、3或41.2.16酸雨自动观测系统主板电压状态cidRainBoardVo1tage整型00、3或44.2.17超声波测风仪外接电源电压状态UltrasonicAnemomctcrVoltage整型00、3或41.2.18超声波测风仪内部电路电压状态UltrasonicAneniometerInternalVoltage整型00、3或44.2.190-150Cm冻土自动观测仪主板电压状态ErozcnSoi1150BoardVoltage整型00、3或44.2.20150-300Cnl冻土自动观测仪主板电压状态FrozenSoi1300BoardVoItage整型00、3或41.2.21300-450Cm冻土自动观测仪主板电压状态FrozenSoi1450BoardVoltage整型00、3或44.2.22视程障碍现象仪主板电压状态ObstructiOnBoardVoItagc整型00、3或44.2.23图像主采主板电压状态ImageBoardVoItage整型00、3或4-1.2.24智能150Cm气温传感器电压状态IntelligentAirTemperature150Vo
