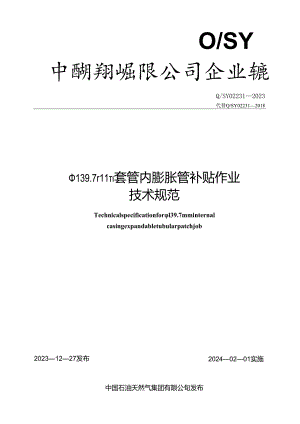

Q_SY 02231-2023 φ139.7mm套管内膨胀管补贴作业技术规范.docx

O/SY中醐翔崛限公司企业辘Q/SY022312023代替Q/SY022312018139.7r11套管内膨胀管补贴作业技术规范Technicalspecificationforl39.7mminternalcasingexpandabletubularpatchjob20240201实施20231227发布中国石油天然气集团有限公旬发布目次前言III1范围12规范性引用文件13术语和定义14施工前准备25井筒准备26组配管柱27 补贴作业38 QHSE要求4刖百本文件按照GB/T1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件代替Q/SY022312018139.7mm套管内膨胀管补贴作业技术规范，与Q/SY02231-2018相比，除结构调整和编辑性改动外，主要技术变化如下：a）删除了<H39.7mm套管内膨胀管的分类（见2018年版的第3章）；b）将对泵注系统的要求更改为泵注设备、地面管线及压力表等辅助设备与所选用的膨胀管的施工技术匹配要求（见4.3,2018年版的4.3）;c）删除了模拟通井工具底端平头的限制（见2018年版的5.2.2）,增加了通井管柱的试压要求（见5.2.3）;d）更改了膨胀管投送管柱的组配，并增加了以钻杆为投送管柱的结构（见第6章，2018年版的第6章）；e）将下膨胀管投送管柱的内容纳入“补贴作业”，并增加了膨胀管补贴遇阻处理的内容（见第7章，2018年版的第7章，第8章）f）增加了施工过程中对井控、安全、环保及质量的要求（见第8章）。本文件由中国石油天然气集团有限公司标准化委员会石油工程技术专业标准化技术委员会提出并归口。本文件起草单位：大庆油田有限货任公司、新疆油田分公司、长城钻探工程有限公司、工程技术研究院有限公司。本文件主要起草人：杨延滨、徐广天、唐庆卷、王怀远、隋宏宇、李会丽、孔令维、刘治、刘肇斌、王哲、张括、施连海、李虎、何信海、张咏康、何符华、白羽、张增伟、陈伟平。本文件审查专家：杨向同、焦树江、胥云、吕选鹏、蔡江、张明友、杨铁峰、闵琦、王大彪、马昌庆、邹清腾、叶禹、刘孝强、袁国海、黄波。本文件及其所代替文件的历次版本发布情况为。2009年首次发布为Q/SY12312009,2018年标准编号变更为Q/SY022312018;一一本次为第一次修订139.7mm套管内膨胀管补贴作业技术规范1范围本文件规定了139.7mm套管井膨胀管补贴作业的施工前准备、井筒准备、组配管柱、补贴作业、补贴后的检验及相关QHSE要求本文件适用于在6139.7mm套管井内应用膨胀管补贴技术修复油（气）水井套损井段及对层段的封堵。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件一不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。SY/T5587.3常规修井作业规程一第3部分：油气井压井、替喷、诱喷SY/T5587.5常规修井作业规程第5部分：并下作业井筒准备SY/T5587.12常规修井作业规程第12部分：解卡打捞SY/T5727井下作业安全规程SY/T5846套管补贴匚艺作法SY/T6802油田套管补贴用膨胀管总成Q/SY02553井下作业井控技术规范3术语和定义SY/T6802界定的以及下列术语和定义适用于本文件。3.1膨胀管总成expansiontubeassembly在压力的作用下，使膨胀管体补贴至套管内壁的补贴工具总成。包括膨胀管管体、发射腔、底堵及膨胀锥。3.2膨胀管补贴expandabletubularpatch膨胀管总成在外力的作用下，使具有塑性变形特性的膨胀管补贴到套管内壁的作业过程。3.3运行压力OPeratiilgpressure膨胀管膨胀补贴时，使膨胀管补贴至套管内壁且平稳运行的压力。3.4限压值pressurelimitingvalues膨胀管膨胀补贴时，允许运行的安全范围内的最大压力值。4施工前准备4.1 按施工设计要求进行压井，压井作业按SY/T5587.3的规定执行。4.2 作业工具、用具及设备满足施工设计要求。4.3 泵注设备、地面管线及压力表等辅助设备与所选用的膨胀管施工技术相匹配。5井筒准备5.1 通径要求套管变形、错断井整形扩径至原始套管尺寸的97%以上，层系封堵井刮削按SY/T5587.5的规定执行。5.2 通井5.2.1通井按SY/T5587.5的规定执行。5.2.2模拟通井工具下端与所用膨胀管发射腔外径及长度宜相同，管体外径与膨胀管管体外径宜相同，且投送管柱与模拟通井工具之间应加装球座。补贴井段长度小于或等于IOm,模拟通井工具长度应为膨胀管长度的1.l倍：补贴井段长度大于IOn1,模拟通井工具长度应为15m20m°5.2.3通井至补贴井段深度以下20m,投球试压，试压值与所选用的膨胀管设计运行压力相匹配。5. 2.4模拟通井工具通过套损点时，夹持力应小于5kN,否则重新进行整形扩径。5.3 井径检测多臂井径测井，测井范围应不少于套损井段上下各50m,内通径应达到原始套管尺寸的97%以上，否则重新进行整形扩径。5.4 确定补贴井段根据井径曲线确定补贴井段。补贴井段两端宜选择在完好井段处，其补贴长度宜在套损井段（或封堵井段）长度范围的基础上，向上及向下各延长2m的总长度。6组配管柱6.1 可捞式底堵膨胀管总成投送管柱的组配6.1.1 采用打捞工具捞底堵的膨胀管总成地面连接自下而上为：膨胀管总成+防砂组件+外加厚油管1根（或钻杆）+定位短节+外加厚油管（或钻杆）。6.1.2 采用拉杆带出底堵的膨胀管总成地面连接自下而上为：膨胀管总成（内置拉杆）+防砂组件+外加厚油管1根（或钻杆）+定位短节+外加厚油管（或钻杆）。6.2 可钻式底堵膨胀管总成投送管柱的组配地面连接自下而上为：膨胀管总成+膨胀器连接杆+防砂组件+外加厚油管（或钻杆）。7补贴作业7.1 下膨胀管投送管柱7.1.1 投送管柱螺纹涂密封脂。7. 1.2膨胀管总成入井后，下放速度应不大于30mmin。距设计要求的补贴井段50In时，下放速度应控制在5mmin以内，匀速下放。7.1 .3下膨胀管投送管柱载荷下降应不大于IokN。7.1.4 在气温OC以下施工时，遇阻后起出的膨胀管总成应在地面排净内部的积水。7.1.5 下完膨胀管总成投送管柱后，进行磁性定位测井，核实并调整膨胀管总成深度，并根据膨胀管的下窜量进行上提，预留出下窜深度。7.1.6 不能及时进行补贴作业时，则上提膨胀管总成至套损井段以上IOnI,待补贴作业时重新下回至补贴深度。7.2 膨胀管补贴作业7.2.4 连接地面管线及泵注设备。7.2.2向管柱内灌满清水，排净管柱内空气。7.2.3启动修井机，上提管柱负荷至管柱原始悬重。7.2.4启动泵注设备，平稳加压，当管柱上行时，跟随上行的管柱上提大钩，并保持泵压在运行压力范围内，当管柱上行至设计长度时，泵压突降，完成补贴。7.2.5膨胀管补贴时，出现下列情况应采用与之相适应的处理措施：a）膨胀管补贴时，泵压接近限压值时，膨胀管仍未开始膨胀，应停止打压，上提或下放管柱0.2m0.5m,继续打压；若泵压再次接近限压值，膨胀管仍未开始膨胀，应停止打压，泄掉管柱内压力，起出管柱，分析确定原因后定措施。b）膨胀管补贴时，管柱上行0.5m后，如果泵压大于运行压力10串以上，可上提大钩负荷至大于管柱自重的200kN300kN协助管柱上行，使泵压稳定在膨胀管运行压力范围内。c）膨胀管补贴时，当第二根油管（或钻杆）接箍己通过钻台平面并高出一个吊卡高度时，应停泵泄掉管柱内压力，将第一根油管（钻杆）卸掉，重新安装好水龙头及高压管线，重复打压过程，若井口返液量增加或压力表显示压力上升缓慢，则应继续提高大钩负荷直至压力上升，使膨胀锥能够在压力作用下正常上行。7.3膨胀管底堵处理1 .3.1可捞式膨胀管总成完成补贴后，起出投送管柱及膨胀锥至高于膨胀管出口，继续上提管柱带动拉杆，拔出底堵；无拉杆的结构则下入捞矛捞出底堵。打捞操作按SY/T5587.12的规定执行。7 .3.2可钻式膨胀管总成7.3.2.1下入磨铳管柱，管柱的结构自下而上为：平底磨鞋（外径小于膨胀锥2mm4mm）+钻杆+上修口器+钻杆+方钻杆，将平底磨鞋下入井内至设计深度时，试探膨胀管上端位置，记录深度数据。7.3.2.2继续下放管柱，当磨鞋接触到底堵时，上提钻柱0.2m,使平底磨鞋脱离与底堵的接触，开泵循环，下放管柱进行磨铳，转速为40rmin607min,钻压IokN15kN,钻通底堵。7.3.2.3底堵钻通后，继续下放管柱至上修口器接触到膨胀管上端口，上提钻柱，使上修口器脱离与膨胀管上端口的接触，开泵，旋转转盘（转速为40rmir60rmin）,缓慢下放钻柱修整上端口。7.3.2.4钻压至IOkN15kN时停止下放钻柱，钻压由IOkN15kN下降到0钻压时，完成上口修整。7.4膨胀管补贴膨胀遇卡的处理7.4.1 未膨胀段膨胀管7.4.1.1 倒扣捞出膨胀锥以上的投送管柱，并计算膨胀锥鱼顶深度。7.4.1.2下入专用割刀至膨胀锥鱼顶深度以上20cm,对膨胀管进行切割，切割操作按SY/T5587.12的规定执行。7.4.1 .3切割完成后下入相应规格的打捞工具捞出天膨胀的膨胀管7.4.2 已膨胀补贴膨胀管7.4.2.1 下入下击工具将膨胀锥击落至膨胀管发射腔或将膨胀锥及底堵击出膨胀管。7.4 .2.2下入引领式磨铳工具至膨胀管鱼顶，清水循环磨铳已膨胀补贴的膨胀管。7.4.23 下入打捞工具打捞膨胀锥及底堵。7.4.24 理后的检验多臂井径测井，检测磨铳效果，若套管壁留有膨胀管残余碎片，则重新进行磨铳。7.5 膨胀管补贴后的检验膨胀管补贴后的通井、测井、试压按照SY/T5846的规定执行。8QHSE要求8.1 下起管柱作业及旋转作业过程中的井控要求按照Q/SY02553的规定执行。8.2 下井管柱应清洁、无弯曲、无破损，丈量准确，误差范围0.2%。8.3 设备运转正常，压力表、指重表灵敏准确。8.4 井场布置、设备安装、井架、起下管柱等安全管理要求应按照SYT5727的规定执行。8.5 高压作业区设置警示标识，做好防护隔离措施。8.6 施工过程中注意观察压力，不超过限压值。8.7施工过程中泵注设备、管线及井内排出的液体应全部回收。CQZOZ'CQZZOAs/。中国石油天然气集团有限公司企业标准139.7mm套管内膨胀管补贴作业技术规范Q/SY022312023石油工业出版社出版（北京安定门外安华里二区一号楼）北京中石油彩色印刷有限责任公司排版印刷（内部发行）*880X1230毫米16开本0.75印张15千字印13002024年1月北京第1版2024年1月北京第1次印刷书号：15502120887定价：20.00元版权专有不得翻印
