施工电梯基础及安拆施工方案.docx

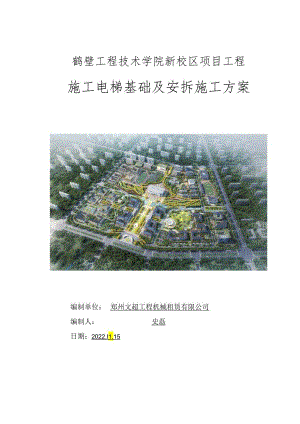

鹤壁工程技术学院新校区项目工程施工电梯基础及安拆施工方案编制单位：郑州文超工程机械租赁有限公司编制人：史磊日期：2022.I1.15第一章编制依据-I-第二章工程概况-2-2.1 工程建设概况-2-2.2 设计概况一2一2.2.1工程设计概况-2-2.2.2施工电梯设计概况-2-2. 3施工平面及进场路线布置-3-3. 4风险辨识与分级-3-25.1.1-4第三章施工安排-5-3.1施工管理及作业人员配备和分工-5-3.2项目管理目标-6-3.3各项资源供应方式-6-3. 3.1劳务资源安排一览表-6-3. 3.2工程用大宗物资供应安排一览表-7-3. 3.3大型机械设备采购供应安排一览表-7-3. 4施工流水段的划分及施工工艺流程-7-3. 5工程施工重点和难点分析及应对措施-7-4. 6关键及特殊过程识别-8-第四章施工进度计划一9一5. 1基础施工进度计划-9-5.2 施工电梯安装进度计划-9-5.3 施工电梯拆除进度计划-9-第五章施工准备与资源配置计划-10-6. 1施工准备计划-10-5.1.1技术准备-10-5.1.2现场准备-11-5.2资源配置计划-11-5.2.1劳动力配置计划-11-5.2.2工程施工主要周转材料配置计划-12-5.2.3施工机具配置计划-12-5.2.4大型机械设备配备计划-12-5.2.5测量计量仪器配置计划-13-第六章施工方法及工艺要求-14-6.1方案及技术参数-14-6.1.1施工电梯选型-14-6.1.2施工电梯基础设计-14-6.1.3施工电梯附墙方案及技术参数-18-6.1.4施工电梯的运行-20-6.1.5施工电梯系统技术特点-20-6.2施工工艺流程-22-6.2.1施工电梯安装工艺流程-22-6.2.2施工电梯拆除工艺流程-22-6.3施工要点-22-6.3.1安装前准备工作-22-6.3.2底盘、标准节、围栏的安装-23-6.3.3吊笼及施工电梯安装-25-6.3.4导轨架安装-26-63.5z'>c.276.3.6电缆保护架安装-29-6.3.7楼层防护I、】-30-6.3.8超载保护器安装-30-6.3.9楼层呼叫器安装-30-6.3.10外笼门限位开关安装-31-6.3.11施工电梯防护-32-6.3.12使用-33-6.3.13调试验收-33-6.3.14施工电梯的使用-35-6.3.15维护与保养-36-36-6. 3.16施工电梯的拆卸7. 3.17外架在施工电梯处的断开闭口措施-39-6.4检查要求-40-第七章验收要求-41-8. 1验收标准-41-7.1.1施工电梯基础验收标准-41-7.1.2施工电梯验收标准-42-7.2验收程序-43-7.2.1施工电梯基础验收程序-43-7.2.2施工电梯验收程序-43-7.34攵IAI*447.3.1验收标准及内容-44-7.3.2验收程序-46-7.4验收人员-47-第八章各项管理计划及保证措施-48-8.1绿色施工管理计划及保证措施-48-8.2进度管理计划及保证措施-51-8.3质量管理计划及保证措施-53-8.4特殊气候条件下施工管理计划及保证措施-56-8.5安全管理计划及保证措施-56-8. 6成品保护计划及保证措施-64-9. 7监测监控措施-66-第九章应急预案-67-9.1应急指挥机构及职责-67-9.2事故风险分析-68-9.3应急救援程序-68-9. 3.1预防与预警-68-9. 3.2紧急状况处置程序-68-9.4应急处置措施-69-9. 4.1响应程序-69-9. 4.2处置措施-70-9.5 应急物资准备-75-9.6 应急响应、响应结束、演练-75-9. 6.1应急响应流程-75-9. 6.2应急响应结束-76-10. 6.3应急预案演练-76-第十章计算书-78-11. 1SC200/200双笼施工电梯计算书-78-12. 2SC200单笼施工电梯计算书-82-第一章编制依据序号类别文件名称编号1国家行政文件中华人民共和国安全生产法中华人民共和国主席令第88号2危险性较大的分部分项工程安全管理规定（2019修正）住房和城乡建设部令第47号3国家行业规范建筑工程施工质量验收统一标准GB50300-20134混凝土结构工程施工质量验收规范GB50204-20155建筑地基基础工程施工质量验收标准GB50202-20186建筑施工升降机安装、使用、拆卸安全技术规程JGJ215-20107货用施工升降机第1部分：运载装置可进人的升降机GB/T10054.1-20218电气装置安装工程接地装置施工及验收规范GB50169-20169建筑施工扣件式钢管脚手架安全技术规范JGJ130-201110建筑施工高处作业安全技术规范JGJ80-201611建设工程施工现场供用电安全规范GB50194-201412施工现场临时用电安全技术规范JGJ46-200513建筑施工安全检查标准JGJ59-201114施工现场机械设备检查技术规范JGJ160-201615建筑施工升降设备设施检验标准JGJ305-201316建筑结构荷载规范GB50009-201217建筑地基基础设计规范GB50007-201118建筑施工安全检查标准JGJ59-201119建筑机械使用安全技术规程JGJ33-201220合同鹤壁工程技术学院新校区项目合同/21设计文件鹤壁工程技术学院新校区项目施工图纸/22企业管理文件技术质量管理手册CSCEC81-JS-202223安全施工管理手册CSCEC81-AS-202224施工组织设计鹤壁工程技术学院新校区项目施工组织设计/25其他PKPM/26SC200200施工电梯说明书/第二章工程概况2.1工程建设概况表2.1工程概况一览表工程名称鹤壁工程技术学院新校区项目工程性质多层民用公共建筑建设规模14683万元工程地址鹤壁市鹤壁东区八一路（钮庄社区）以南、微子大街以东、银新路以西、淇水关东路北侧总占地面积8173.73ma总建筑面积30817.16m2建设单位鹤壁工程技术学院筹建处项目承包范围包括场平、土方开挖及回填工程、地基与基础工程、主体结构、防水工程、装饰装修工程、给排水及电气工程、暖通、通风与空调、消防工程。设计单位同济大学建筑设计研究院（集团）有限公司主要分包工程电梯工程、强弱电工程勘察单位郑州岩土工程勘察设计院合同要求质量合格监理单位建基工程咨询有限公司工期292日历天总承包单位中国建筑第八工程局有限公司安全无安全事故发生分包单位郑州文超工程机械租赁有限公司科技/工程主要功能或用途主要用于鹤壁工程技术学院教学、研究2.2设计概况2.2.1工程设计概况鹤壁工程技术学院新校区项目位于鹤壁市鹤壁东区八一路（钮庄社区）以南、微子大街以东、钳新路以西、淇水关东路北侧，规划用地用地面积751000m2,建设用地为科研用地。总建筑面积44750011f,其中地上建筑面积41250011地下建筑面积35000nV；我方承建部分建筑面积约3.1万肝，包括公共教学楼、公共实验楼两栋单体。2.2.2施工电梯设计概况根据本工程结构图纸、结构高度、现场总平面管理情况，为满足主体结构、二次结构、装饰阶段施工人员和材料的垂直运输要求，计划教学楼布置2台；实验楼布置1台。施工电梯安装的基本概况及安装部位见表2.2.2-1o表2.2.2-1施工电梯安装基本概况表序号建筑单体结构形式建筑层数安装高度型号台数地基备注1公共教学楼钢碎框架结构525.5m25.5mSC200/200SC2002回填土双笼+单笼2公共实验楼钢碎框架结构525.5mSC200/2001回填土双笼2.3施工平面及进场路线布置施工平面及进场路线布置详见下图所示:图2.3-1施工平面及进场路线布置2.4风险辨识与分级施工电梯安拆工程，根据住房和城乡建设部令第47号，施工电梯安拆工程属于危险性较大的分部分项工程，属于风险监控中的二级风险，责任人员为二级单位技术质量部经理、安全生产监督管理部经理、项目总工、项目生产经理。表2.4-1危险源辨识序号工序/工作活动危险源可能导致的事故受伤害人员1安装作业违章作业设备倾覆、其它伤害安拆工2安装作业未正确佩戴安全防护用品高处坠落、物体打击安拆工3技术准备作业无交底或交底不到位高处坠落、其它伤害安拆工4安装及施工作业设备缺陷设备倾覆、其它伤害电梯司机5吊装作业吊索具不合格高处坠落其他人员序号工序/工作活动危险源可能导致的事故受伤害人员6安装作业未设置警戒区物体打击其他人员7施工作业主要连接部位不符合要求机械伤害电梯司机、其他人员8电气系统电气控制系统故障触电事故、火灾电梯司机、其他人员9检查验收设备安装后未自检直接投入使用起重伤害电梯司机2.5工程施工条件1施工电梯基础设置在回填土上时，回填土下地基承载力根据地勘报告内容为140kpa,地基回填土须严格按照土方回填施工方案分层回填分层夯实，压实系数95%,分层取样保证回填合格，下层压实系数实验合格后方可进行上层施工，地基承载力满足要求。基础采用钢筋混凝土底板,厚度300mm,混凝土强度等级C30,配筋C12200双层双向，经安全软件计算地基与基础承载力满足要求。2施工电梯构配件进场，资料齐全，通过验收；3施工人员已进行安全教育、安全技术交底及技术交底；4塔吊可正常吊运；5施工场地电气配置齐全。6道路畅通及施工电梯基础旁场地具备安装条件。第三章施工安排3.1施工管理及作业人员配备和分工1项目管理人员及职责权限，见下表所示：表3.1-1项目人员配置及职责序号管理职务姓名职责和权限1项目经理贾炳辉1）合理分配管理小组成员任务2）协调小组各岗位之间的关系3）监督落实组员管理职责的落实2项目执行经理乔洋1）合理分配管理小组成员任务2）协调小组各岗位之间的关系3）监督落实组员管理职责的落实3项目总工张玉斐1）编制切实可行的施工方案及分项工程进度计划2）制定可靠的安全保证措施3）科学合理的分辨危险源及处理措施4生产经理闫帅1）组织经审批的施工方案的落实2）负责组织施工人员的安全教育工作3）根据生产进度提前上报物资需求计划4）根据生产进度合理组织劳动力进行施工5技术工程师郭相凯1）配合项目总工编制专项施工方案2）负责技术复核工作3）负责相关资料的收集及整理工作6安全总监李金科D负责监督各项制度的落实及旁站工作2）负责监督各班组的班前教育活动、收集相关资料并归档3）参与施工升降机的验收工作7专业工程师马廷军D现场监督方案的落实情况2）负责组织工人参加安全培训及教育3）负责物资计划的编制4）参与物资进场验收5）监督文明施工8物资工程师屈少涛1）组织各项物资进场2）组织物资进场验收，不合格的材料坚决退场3）监督现场材料使用情况9专业分包单位负责人王彩虹1）选取施工经验丰富、技能水平较高的班组进场施工2）负责施工人员劳保用品的配备3）负责应急情况的处理与救援2分包管理人员及职责权限，见下表所示:表3.1-2分包单位管理人员及职责分工序号姓名岗位名称职称岗位职责1常智慧项目负责人/1、施工电梯安拆工程施工全面管理；2、配合好与总包单位的协调与沟通工作；3、做好其分包单位内部的协调与管理工作；4、对总包单位制定的施工电梯工程管理目标分解落实；5、对现场实施过程进行策划；6、组织进行机械设备、材料、周转工具、劳务人员等资源的配置。序号姓名岗位名称职称岗位职责2史磊技术负责人/1、全面负责项目的技术管理工作，负责施工电梯基础及安拆方案的编制和方案的交底。2、全面负责施工电梯基础及安拆的技术、质量管理3、审批电梯安装、拆卸方案，安装拆卸技术指导。3张杰天安全员/1、落实安全责任制度，负责检查，监督现场人、机、物安全性、可靠性，制止违章作业，消除可能存在安全隐患2、对作业过程中操作合规性、作业人员劳保情况进行监督。4徐成现场负责人/1、负责施工电梯安拆的现场管理导，监督技术措施的落实；2、.责施工电梯安拆的现场指挥协调；3、负责施工电梯进退场、机械进退场协调及按总包要求节点完成安拆工作；4、负责施工电梯安拆告知及备案相关工作。3特种作业操作资格证人员，见下表所示:表3.1-3建筑施工特种作业操作资格证人员序号岗位姓名证书编号1电气负责人淳厅和T51082419650406537X2电气负责人宁军黑AO120180003183建筑起重信号司索工李久玲豫A0320210008964建筑起重信号司索工王丽娜吉A0420190037345建筑起重信号司索工沈跃华辽H0320200058586建筑起重机械安装拆卸工（施工电梯）邓欢聚豫G0520210004177建筑起重机械安装拆卸工（施工电梯）李景松豫G0520210003908建筑起重机械安装拆卸工（施工电梯）李润田豫A0520200001009建筑起重机械安装拆卸工（施工电梯）李庆豫A0520200001033.2项目管理目标项目管理目标名称目标值工期84天质量目标合格安全目标无安全事故发生绿色施工目标河南省工程建设绿色施工示范工地科技目标/3.3各项资源供应方式3. 3.1劳务资源安排一览表施工项目名称专业施工队名称Il开始施工时间建设工期分包方式分包商选择方式责任人施工电梯基础河南蜀北劳务2022.12.102天劳务分包公司选定乔洋施工电梯基础山东嘉广容劳务2022.12.102天劳务分包公司选定乔洋施工电梯郑州文超工程机械租赁有限公司一级2022.12.284天专业分包公司选定乔洋3.3.2工程用大宗物资供应安排一览表物资名称采购单位拟选供应商采购地点要求进场时间责任人混凝土中国建筑第八工程局有限公司鹤壁鸿腾混凝土有限公司鹤壁跟随进度进场屈少涛钢筋中国建筑第八工程局有限公司中建材大宗物联有限公司鹤壁跟随进度进场屈少涛3.3.3大型机械设备采购供应安排一览表机械设备名称拟选供应商提供方式要求进场时间计划出场时间责任人施工电梯郑州文超工程机械租赁有限公司租赁2022.12.282023.03.14屈少涛塔吊山东中诚机械租赁有限公司租赁2022.11.132023.03.05屈少涛吊车山东中诚机械租赁有限公司租赁2022.11.132023.03.05屈少涛3.4施工流水段的划分及施工工艺流程根据本工程施工进度情况，施工电梯基础施工投入2家劳务分包，河南蜀北负责公共教学楼电梯基础施工，山东嘉广睿负责公共实验楼电梯基础施工；施工电梯安拆由专业分包郑州文超工程机械租赁有限公司负责。3.5工程施工重点和难点分析及应对措施序号重点和难点具体分析应对措施责任人1易发生的安全事故施工电梯安拆属于危险性较大分项工程，在安拆过程中存在倾覆、冲顶、高处坠落等危险源编制与实际工程密切相符的施工技术方案，施工电梯安拆前对作业人员进行详细的安全技术交底。张玉斐郭相凯2地基处理地基在回填土上，如果地基处理不合格，安装完成使用过程中容易出现不均匀沉降。回填时，分层回填，控制土干密度、含水量及压实度张玉斐郭相凯3施工电梯安装位置的选择本项目单体多，为节省运输时间，电梯位置选择需要考虑的因素比较多。综合各项因素，合理选择施工电梯位置张玉斐郭相凯4楼层防护架搭设防护架搭设施工主体时注意防护架连墙件预留预埋按照定位图进行预留预埋，并隐蔽验收及预留预埋张玉斐郭相凯5施工电梯安装位置的选公共教学楼和公共实验楼斜屋面最远处距板面外伸2米，施工电梯综合各项因素，合理选择施工电梯位置张玉斐郭相凯序号重点和难点具体分析应对措施责任人择布置困难较大。3.6关键及特殊过程识别表3.6-1关键及特殊过程识别一览表f1v关键及特殊过程名称1施工电梯基础尺寸及定位施工2施工电梯基础预埋件预埋位置、数量、规格等3施工电梯梯笼及标准节安装4施工电梯附着点预埋件预埋及连接5施工电梯加节6施工电梯拆除第四章施工进度计划4.1基础施工进度计划施工开始时间详下表4.17所示（基础分层回填完毕）。表4.1-1基础施工进度计划表单位工程施工内容计划开始时间计划完成时间责任人负责人公共教学楼混凝土基础施工2022.12.102022.12.11马廷军闫帅公共实验楼混凝土基础施工2022.12.102022.12.11马廷军闫帅4.2施工电梯安装进度计划表4.2-1施工电梯安装进度计划统计表单位工程施工内容计划开始时间计划完成时间责任人负责人公共教学楼施工电梯安装2022.12.282022.12.31马廷军闫帅公共实验楼施工电梯安装2022.12.282022.12.31马廷军闫帅4.3施工电梯拆除进度计划表4.3-1施工电梯拆除进度计划统计表单位工程施工内容计划开始时间计划完成时间责任人负责人公共教学楼施工电梯拆除2023.3.122023.3.14马廷军闫帅公共实验楼施工电梯拆除2023.3.122023.3.14马廷军闫帅第五章施工准备与资源配置计划5.1 施工准备计划5.1.1 技术准备表51.1-1技术文件准备计划一览表序号文件名称文件编号配备数量持有人1建筑工程施工质量验收统一标准GB50300-20132技术部2混凝土结构工程施工质量验收规范GB50204-20152技术部3建筑地基基础工程施工质量验收标准GB50202-20182技术部4建筑施工升降机安装、使用、拆卸安全技术规程JGJ215-20102技术部5货用施工升降机第1部分：运载装置可进人的升降机GB/T10054.1-20212技术部6电气装置安装工程接地装置施工及验收规范GB50169-20162技术部7建筑施工扣件式钢管脚手架安全技术规范JGJ130-20112技术部8建筑施工高处作业安全技术规范JGJ80-20162技术部9建设工程施工现场供用电安全规范GB50194-20142技术部10施工现场临时用电安全技术规范JGJ46-20052技术部11建筑施工安全检查标准JGJ59-20112技术部12施工现场机械设备检查技术规范JGJ160-20162技术部13建筑施工升降设备设施检验标准JGJ305-20132技术部14建筑结构荷载规范GB50009-20122技术部15建筑地基基础设计规范GB50007-20112技术部16建筑施工安全检查标准JGJ59-20112技术部17建筑机械使用安全技术规程JGJ33-20122技术部表5.11.1-2施工试验检验计划表序号工程部位检验项目单位检验频率检验时间责任人1电梯基础混凝土强度立方米每个施工电梯基础检测一组安装前2天王李锋2钢筋原材吨60吨为一个检验批次钢筋进场后王李锋3模板块>50000块抽取500块进场后及时王李锋4防超重限位器防超重个每月检测一次安装完毕之日王李锋5防冲顶限位器防冲顶，防冲低个每月检测一次安装完毕之日王李锋序号工程部位检验项目单位检验频率检验时间责任人6防坠器箱笼防坠个每月检测一次安装完毕之日王李锋7停靠装置箱笼安全停靠套每月检测一次安装完毕之日王李锋8高强螺栓扭矩系数套每3000套为一批，不足3000套视为一批。每种规格及批次取8套进场后及时王李锋9抗滑移系数个50000个高强螺栓为一个批次，每批次抗滑移试件3组进场后及时王李锋10安装检验报告施工电梯各项参数台1次安装完成后王李锋11回顶架体外观根全数检查进场后及时王李锋12钢管外径、壁厚、直线度根>50000根抽取500根进场后及时王李锋13扣件抗滑性能、抗破坏性能、抗扭性能个>50000个抽取500个进场后及时王李锋表5.1.1-3技术:复核和隐蔽验收计划表序号技术复核、隐蔽验收部位复核和隐蔽内容责任人1施工电梯定位各单体施工电梯位置张玉斐、郭相凯2施工电梯基础施工电梯基础是否按照方案施工，基础标高、尺寸、钢筋、碎强度、地脚螺栓是否正确，基础浇筑完成及时养护张玉斐、郭相凯3施工电梯安装施工电梯安装是否按照审批方案执行张玉斐、郭相凯4钢管扣件式脚手架搭设脚手架是否按照方案搭设,立杆间距、步距、扣件连接是否牢靠，安全网、挡脚板安装是否到位。张玉斐、郭相凯5施工电梯安装施工电梯防坠器、附着拉结、标准节连接张玉斐、郭相凯5.1.2现场准备表5.1.2-1施工设施准备计划序号设施名称种类数量（或面积规模（或可存储量）设施构造完成时间责任人1二级箱成品3/2022年12月15B屈少涛2三级箱成品3/2022年12月15屈少涛5.2资源配置计划5.2.1劳动力配置计划序号专业工种劳动量（工日）时间责任人2022年11月2022年12月2023年3月1231231231机械安拆45/15/15/15/闫帅2电工6/2/2/2/闫帅3木工24/8/8/8/闫帅4钢筋工IS/6/6/6/闫帅5架子工24/8/8/18/闫帅6信号工3/1/1/1/闫帅5.2.2工程施工主要周转材料配置计划序号周转材料名称规格型号需用量进场日期出场日期责任人1模板12mm木模板60m12022.12.152023.03.20屈少涛2木方35mm×70mm90m2022.12.152023.03.20屈少涛3普通钢管48.3×3.6mm900m2022.12.152023.03.20屈少涛4普通钢管扣件直角、旋转、对接600个2022.12.152023.03.20屈少涛5钢丝绳/120m2022.12.152023.03.20屈少涛6成品铁皮挡脚板1600*180mm100块2022.12.152023.03.20屈少涛7电梯防护门2000*1200mm30套2022.12.152023.03.20屈少涛5.2.3施工机具配置计划序号机具、设备名称规格型号数量进场时间出场日期责任人1手锤2.5Kg5把2022.12.152023.03.20屈少涛2专用标准节螺丝扳手3610把2022.12.152023.03.20屈少涛3大锤8Kg2把2022.12.152023.03.20屈少涛4活动扳手12寸5把2022.12.152023.03.20屈少涛5尼龙绳0201根2022.12.152023.03.20屈少涛6020撬杠1.5m3根2022.12.152023.03.20屈少涛7电工工具/3套2022.12.152023.03.20屈少涛8安全带、防护网、手套等安全配套设施/5套2022.12.152023.03.20屈少涛5.2.4大型机械设备配备计划序号机械设备名称规格型号数量要求进场时间计划出场时间责任人1施工电梯SC200/200SC20032022.12.282023.03.14屈少涛2塔吊W6013ZTT6517各一台2022.11.132023.03.05屈少涛3吊车25t12022.11.132023.03.05屈少涛5.2.5测量计量仪器配置计划序号仪器名称分类数量使用特征检定周期保管人1全站仪B1定位1年王李锋2经纬仪B1平整度、垂直度测量1年王李锋3钢卷尺C2测量1年王李锋4力矩扳手C4螺栓力矩检测1年王李锋5游标卡尺C1材料厚度、直径、设备间隙等测量1年王李锋6接地电阻仪/1接地电阻测量1年王李锋7回弹仪/1强度回弹6月王李锋第六章施工方法及工艺要求6.1 方案及技术参数6.1.1 施工电梯选型本工程选用2台双笼SC200/200、1台单笼SC200施工电梯,额定载重量为2000kg,额定提升速度：33mmin,吊笼内空尺寸：3.2m×1.5m,传动机构在吊笼上方，每个吊笼最大载重量为2000kg。具体性能参数见表6.1.I-Io表6.1.1-1SC200200>SC200型施工电梯主要技术参数表序号项目单位参数备注1额定载重量kg2×2000/2限定乘员人2×12/3额定提升速度m/min036减速器速比1：164最大提升高达m200/5吊笼内空m×m3.2×1.5/6标准节规格mm650X650X1508/7吊笼内部净高度m2.7/8启动电流A240/9工作电流A60/10电能耗量KVA小于12×2/11电机功率KW11×2JC-100%JC=25%12标准节质量kg145/13整机自重T25H=150m14安全器型号SAJ40-1.2A15自由端高度m7.5/6.1.2施工电梯基础设计施工电梯基础在回填土上时基础设计：所有基础下方回填土采用场地内原土，但不得含有有机杂质。使用前应过筛,其粒径不大于50mm,含水率应符合规定。分层夯实，压实系数95%,回填土每层填实后，应按规范规定进行环刀取样，测出干土的质量密度，达到要求后，再进行上一层的铺土。填土全部完成后，应进行表面拉线找平，凡高出允许偏差的地方，及时依线铲平；凡低于标准高程的地方应补土夯实，地基回填土及基础高度采用下图所示,基础四周设置排水沟并设置2个集水坑,如图6.1.2-7所示；门槛高度450mm,地面高度为楼栋前料场高度。基础地面高度示意如图图6.1.2-4所示。图6.1.2-1施工电梯基础图图6.1.2-2施工电梯坡道示意图三B§-三.g三-iB图6l2-3施工电梯基础图地面'/，,门坎高XJJ图6.1.2-4电梯外形总体平面尺寸及基础定位图双笼基础采用钢筋混凝土底板6000*400OnInb厚度30Onmb混凝土标号C30,配筋12200mm（三级钢）双层双向。单笼基础采用钢筋混凝土底板6000*4000,厚度300mm,混凝土标号C30,配筋12200mm（三级钢）双层双向基础底板构造做法详见附图6.1.2-5、附图6.1.2-6基础施工具体技术参数如下：1）基础地基局部设置在基坑回填土上。2）地脚螺栓底架定位后，快速凝固并紧固。3）混凝土基础表面凹凸不大于5mm。4）混凝土强度等级C30。施工电梯基础混凝土强度不小于设计强度80%后，方可安装电梯，强度值由同条件试块试验确定。5）地脚螺栓采用Q235,直径为M24,长度为70Omnb采用预埋式。6）基础围护：浇筑完成后应围护起来，待安装电梯时候在拆除。7）碎养护：浇筑完12h后采用浇水养护，养护时间不得少于7天。8）佐试块留置：每个施工电梯基础留一组同条件养护试块。9）防雷接地装置的连接：在基础施工时，从电梯预埋螺栓对角处引出两条扁钢（镀锌，30*3mm）或直径为12的镀锌圆钢与工程的防雷接地网相连接作为电梯的防雷接地和重复接地，确保接地电阻值不大于4Q,在连接接地时应设置可断开测试点，在焊接时需采用双面焊，且焊缝长度不小于100mm。施工电梯基础成型BlM效果图见图6.1.2-8。图6.1.2-5施工电梯基础布置图图6.1.2-6施工电梯基础布置图图6.1.2-7施工电梯基础成型BlM图6.1.3施工电梯附墙方案及技术参数根据SC200/200施工电梯说明，当电梯的导轨架安装高度超过9m时，应当安装第一套附着装置。附着架距离地面高度为69m（也可视具体情况而定），以后每隔不超过9m安装一次附着架，最大高度时最上面一处附着架以外悬出高度不得超过7.5mo附墙架共分为两部分，附墙杆和固定架。固定架与架体标准节用螺栓固定连接,附墙杆一端与建筑物连接，另一端用管卡与固定架相连。本工程采用的附墙形式见图6.1.3-1,附着架的长度使导轨架中心距离建筑物以现场实际为准（用户如有特殊要求，应进行非标设计及制作）。附墙架安装注意事项：1提前在建筑物上预埋固定件，待达到强度后方可使用。2附墙架安装必须牢固可靠，各连接件紧固螺栓必须旋紧，并经复检确认方可进行使用。3必须用经纬仪调整架体垂直度小于1/100Oo4顶层屋面电梯上口位置混凝土暂不浇筑，待电梯拆除完成后再进行浇筑，后浇范围见附件立面图。图613-1附墙架设计图1附墙架附着点均在内外墙边梁上，各栋单体施工电梯附着位置见表6.1.3-1o序号附墙道数附墙部位备注公共教学楼公共实验楼1第一道2层2层/2第二道4层4层/2施工电梯附着立面图（1）公共教学楼施工电梯附着立面图:图6.1.3-2公共教学楼施工电梯立面图（2）公共实验楼施工电梯附着立面图：25500RF5F4F3F2F20.85017.700135009.3005.100说明：附堵架中心距离施工电梯出H1635三.预留20(Ui禺.后浇开口部分设置距围中心点1835三1F±0.000-0.300公共实验楼SC200/200图6.1.3-3公共实验楼施工电梯立面图6.1.4施工电梯的运行1楼层停靠方式人员运输时按一定楼层进行停靠，施工人员达到最近楼层后通过楼梯达到所在施工楼层；材料运输则根据批准的申请楼层进行停靠。2物品运输所有需要运输物品须提前向相关部门提出申请，经主管人员审核后排入日运
