施工组织设计施工方案编写标准.docx

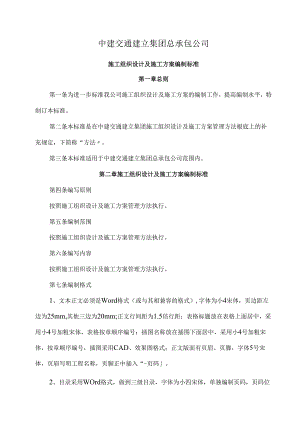

中建交通建立集团总承包公司施工组织设计及施工方案编制标准第一章总则第一条为进一步标准我公司施工组织设计及施工方案的编制工作，提高编制水平，特制订本标准。第二条本标准是在中建交通建立集团施工组织设计及施工方案管理方法根底上的补充规定，下简称“方法。第三条本标准适用于中建交通建立集团总承包公司范围内。第二章施工组织设计及施工方案编制标准第四条编写原则按照施工组织设计及施工方案管理方法执行。第五条编制范围按照施工组织设计及施工方案管理方法执行。第六条编写内容按照施工组织设计及施工方案管理方法执行。第七条编制格式1、文本正文必须是Word格式（或与其相兼容的格式）,字体为小4宋体，页边距左边为25mm,其他三边为20mm;正文行间距为1.5倍行距；表格标题放在表格上面居中，采用小4号加粗宋体，表格按章顺序编号；插图名称放在插图下面居中，采用小4号加粗宋体，按章顺序编号，插图采用CAD、效果图格式；正文版面有页眉、页脚，字体5号宋体，页眉写明工程名称，页脚正中插入“-页码。2、目录采用WOrd格式，做到三级目录，字体为小四宋体，单独编制页码，页码位于页脚居中。3、各级目录及标题行间距均为1.5倍行距，具体要求如下：一级目录为4号加粗宋体，标题居中，每个一级标题之间设置分页符，样例一“第1章；二级目录为小4加粗宋体，标题居左无缩进，样例一“1.1；三级目录为小4加粗宋体，标题居左无缩进,样例一“1.1.1"四级标题为小4宋体，标题首行缩进2字符，样例一“1、；五级标题为小4宋体，标题首行缩进2字符，样例一“1"；六级标题为小4宋体，标题首行缩进2字符，样例一“特殊符号；七级标题为小4宋体，标题首行缩进2字符，样例一“i.（特殊符号）；八级标题为小4宋体，标题首行缩进2字符，样例一、.；4、封面按照附件10要求注明：工程名称、方案名称、编制单位、编制时间及中建标志或工程效果图。5、扉页按照附件11要求注明：工程名称、方案名称、编制人、审核人、审批人及编制单位、编制时间，并加盖编制单位公章。6、附图必须由AutoCAD或专业设计软件绘制而成，图形要完整、美观，表达清楚；要求有图框、图例、图签，图签内标明工程名称、图纸名称、编号；文字、线性比例要适当，标注详细；尽量利用图层、颜色等手段绘制。7、施工进度横道图、网络图必须由Project与梦龙专业软件等绘制生成。8、所用纸张采用A4纸，附图、附表可用A3纸。附件：施工组织设计及施工方案编制样板编号:XXXX工程施工组织设计中建标志盟/封面按照“方法附件10要工程效果图求中建交通建号XX工程甑工二OXX年X月XXXX工程施工组织设计二OXX年X月目录第1章编制依据2编制依据错误!未定义书签。编制原则错误!未定义书签。平安第一的原则3优质高效的原则3第5章主要工程施工方案45.1 主墩钻孔灌注施工平台搭建45.1.1 钻孔桩分部情况45.2.3钻孔桩施工工艺方法4市眉5只柒体孱中.身*第1章编制螭1、XX工程设计文件。一级目录,4号加粗宋2、各级政府部门公布的法律、法航与珑仃以U怀他、,JZ标准、质量验收标准及其它有关文件资料。表格标题在表上居中，小43、工程建立标准强制性条文。4、应用的主要标准表主要标准与规程一览表类别名称编号或文号1工程测量标准GB50026-20072国家一、二等水准测量标准GB12897-20063国家三、四等水准测量标准GB/T12898-20214精细工程测量标准GB/T15314-945建筑变形测量标准JGJ8-20076国家三角测量标准GB/T17942-20OO7公路工程技术标准JTGBO1-20038公路桥涵施工技术标准JTG/TF50-20219预应力混凝土桥梁预制节段逐跨拼装施工技术规程CJJ/T111-2006类别名称编号或文号10城市桥梁桥面防水工程技术规程CJJ139-202111公路桥梁预应力钢绞线用锚具、夹具与连接器JT/T329-202112公路桥梁盆式支座JT/T391-202113公路桥梁板式橡胶支座JT/T4-200414公路桥梁波形伸缩装置JT/T502-200415预应力混凝土桥梁用塑料波纹管JT/T529-200416175、工程现场调查、采集、咨询所获取的资料。二级目录，小4号加粗宋1.>rJ施工组织设计的编制始终按照技术确保平安的原则确定施工方案。在平安措施落实到二页脚正中插J的前提下组织施工。三级目录，小4号加粗加强领导，强化管理，优质高效。根据我们在施工组织设计中明确的质量目标，贯彻执行ISO9001质量体系标准，积极推广、使用“四新”技术，确保创优规划与质量目标的实现。施工中强化标准化管理，控制本钱，追求利润最正确化。第5章主要工程施工方案5.1主墩钻孔灌注施工平台搭建5.1.1钻孔桩分部情况大桥P2、P3均位于水库库区内部，构造形式一样，桥墩根底设计为群桩根底连接整体式矩形承台。主墩桩根底采用直径钻孔灌注桩，设计桩长40m,设计持力层为微风化砂岩，主墩桥塔配置19根钻孔灌注桩。3820210500600600600600顺210loFoooooiWOOOO三注：附靴均以鳏计。插图标题在图下居图5.1.1主墩承台桩基分部平面图一5.2.3钻孔桩施工工艺方法4、泥浆配制泥浆是在钻孔桩施工中起护壁排渣、保持孔内压力的物质，是确保钻孔成桩质量的关键因素，泥浆一般由水、粘土或膨润土与添加剂按适当的配合比配制而成。在施工中必须严格控制各项泥浆指标。根据当地材料在施工前进展泥浆配合比试验，以及工艺试桩中使用泥浆的效果，不同的地质条件与不同直径的钻孔桩选用的泥浆配合比不尽一样。本桥拟采用膨润土，加适量的纯碱与纤维素配制泥浆。钻孔时将黄土等原料投入孔底，利用冲击钻头冲击、搅拌成泥浆。根据不同地层出植情况严格控制泥浆参数、钻空j¾度。各地层泥浆性能指标控制见下表：同一目录下，多张表表5泥浆性能指标控制表钻地泥浆性能指标相酸孔层对粘度含砂胶体失水率泥静切力碱方情密率1率ml30min皮Pa度法况度厚PH易冲坍224>95203358击地3011层7、成孔质量检测钻孔至设计高程后，对孔深与孔底地层要予以确认，并用检孔器检测孔形、孔径与孔的垂直度。检孔器长度不小于4倍的孔径，检孔器外径等于钢筋笼直径加100mmo检孔时，将检孔器吊起，孔的中心与起吊钢绳保持一致，慢慢放入孔内，上下通畅无阻说明孔径大于给定的笼径，孔深与孔底沉植采用测绳与标准锥形锤检测，测绳经检校过的钢尺校核。表5钻孔灌注桩成孔质量标准一编号工程允许偏差附注1孔的中心位置群桩：IOcm,单排桩：5cm全站仪检查2孔径不小于设计检孔器检查3倾斜度钻孔:1%桩长;挖孔:0.5%4孔深支承桩：比设计深度超深不小于用测绳测5孔底沉渣厚度支承桩：不大于设计规定。6清孔后泥浆指标相对密度：；黏度：；含砂率：2%;胶体率：98%附图：页面设置
