小学建设项目满堂脚手架的施工组织方案.doc

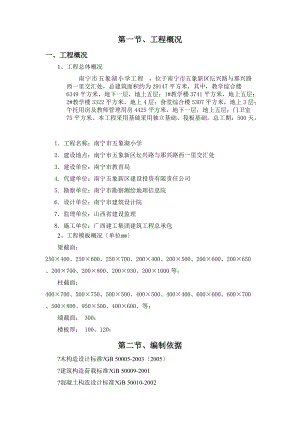

第一节、工程概况一、工程概况1、工程总体概况南宁市五象湖小学工程，位于南宁市五象新区坛兴路与那兴路西一里交汇处，总建筑面积约为29147平方米，其中，教学综合楼6349平方米，地下一层，地上五层；1#教学楼3741平方米，地上五层；2#教学楼3322平方米，地上4层；食堂综合楼5307平方米，地上3层；午托用房及教师管理用房4425平方米，地下一层，地上五层；门卫室75平方米。本工程采用基础采用独立基础、筏板基础。总工期：500天。1工程名称：南宁市五象湖小学2建设地点：南宁市五象新区坛兴路与那兴路西一里交汇处3建设单位：南宁市教育局4. 代建单位：南宁五象新区建设投资有限责任公司5. 勘察单位：南宁市勘察测绘地理信息院6设计单位：南宁市建筑设计院7监理单位：山西省建设监理8施工单位：广西建工集团建筑工程总承包2、工程模板概况单位梁截面：250×400、250×600、250×700、200×400、200×500、200×600、200×650、200×700、200×800、200×930、200×1000等；柱截面：400×700、500×750、500×500、400×500、400×400、600×600、600×700、500×800、950×500、400×600、等；墙截面： 300；楼板厚： 100、120；第二节、编制依据?木构造设计标准?GB 50005-20032005?建筑构造荷载标准?GB 50009-2001?混凝土构造设计标准?GB 50010-2002?钢构造设计标准?GB 50017-2003?混凝土构造工程施工质量验收标准?GB 50204-2002?建筑工程施工质量验收统一标准?GB 50300-2001?施工现场临时用电安全技术标准?JGJ 46-2005?建筑施工扣件式钢管脚手架安全技术标准?JGJ 130-2001?钢管脚手架扣件?GB15831-2006?建筑施工模板安全技术标准?JGJ 162-2008?建筑施工安全检查标准?JGJ59-99?建筑施工高处作业安全技术标准?JGJ80-91?建筑施工模板及作业平台钢管支架构造安全技术标准?DB45/T618-2009?建筑机械使用安全技术规程?JGJ33-2001本工程施工图纸本工程施工组织设计品茗计算软件三、危险源识别与监控一、脚手架工程事故的类型分析1、整架倾倒或局部垮架。2、整架失稳、垂直坍塌。3、人员从脚手架上高处坠落。4、落物伤人物体打击。5、不当操作事故闪失、碰撞等。二、引发事故的主要原因分析1、整架倾倒、垂直坍塌或局部垮架1构架缺陷：构架缺少必须的构造杆件，未按规定数量和要求搭设剪刀撑等。2在使用过程中任意撤除必不可少的杆件和剪刀撑等。3构架尺寸过大，承载能力缺乏或设计安全不够与严重超载。4脚手架基础如所支撑的楼板强度未到达要求承载力缺乏。2、人员从脚手架上高处坠落1作业层未按规定设置围挡防护。2作业层未铺满脚手板或架面之间的间隙过大。3脚手板和杆件因搁置不稳、扎结不牢或发生断裂和坠落。4不当操作产生的碰撞和闪失。3、落物伤人物体打击1在搭设和撤除时，高空抛掷构配件，砸伤工人或过路行人。2架体上物体堆放不牢或意外碰落，砸伤工人或过路行人。3整架倾倒、垂直坍塌或局部垮架，砸伤工人或过路行人。4、不当操作大致有以下情形：1用力过猛，致使身体失稳。2在架面上拉车退着行走。3拥挤碰撞。4集中多人搬运或安装较重构件。5架面上的水或其他易滑物品未去除，造成滑落。5、其他伤害1在不安全的天气条件六级以上大风、雷雨下继续施工。2在长期搁置以后未作检查的情况下重新投入使用等。三、危险源的监控1、对脚手架的构配件材料的材质，使用的机械、工具、用具进展监控。2、对脚手架的构架和防护设施承载可靠和使用安全进展监控。3、对脚手架的搭设、使用和撤除进展监控，坚决制止乱搭、乱改和乱用情况。4、加强安全管理，对施工环境和施工条件进展监控。四、安全技术设计一、脚手架材料要求1、脚手架杆件采用外径48mm、壁厚3.0mm的焊接钢管，其力学性能应符合国家现行标准?碳素构造钢?GB/T700-2006中Q235A钢的规定，用于立杆、大横杆、斜杆的钢管长度为4-6米，小横杆、拉结杆2.1-2.3米，使用的钢管不得有弯曲、变形、开焊、裂纹等缺陷，并涂有防锈漆作防腐处理，不合格的钢管决不允许使用。2、扣件使用生产厂家合格的产品，并持有产品合格证，扣件锻铸铁的技术性能符合?钢管脚手架?GB15831-2006规定的要求，对使用的扣件要全数进展检查，不得有气孔、砂眼、裂纹、滑丝等缺陷。扣件与钢管的贴合面要严格整形，保证与钢管扣紧的接触良好，扣件夹紧钢管时，开口处的最小距离不小于5mm，扣件的活动部位转动灵活，旋转扣件的两旋转面间隙要小于1mm，扣件螺栓的拧紧力距达60N.M时扣件不得破坏。3、木脚手板的选用必须严格，脚手板材质坚硬，不腐烂，横向裂纹不得大于四分之一板宽，脚手板宽一般为200300mm，厚度不小于50mm。脚手板端部80mm100mm处用铁皮或铁丝扎紧2-3圈。竹笆板的选用必须严格，竹笆宜采用毛竹或南竹制作，进场竹笆必须严密、有良好的韧性及弹性模数。二、满堂脚手架施工措施楼板厚度大局部为h=100，局部120、180厚。框架梁以200*700、200*600为主，次梁为200*500、200*400等，预留洞口设置梁构造，尺寸为200*300、200*400等。结合本工程构造形式、实际施工特点，室内采用满堂脚手架模板支撑体系来满足梁、板的施工。必须保证其整体性和抗倾覆性。1、 基本要求1搭设楼地面应平整且保证混凝土楼板的承载力到达要求，立杆下垫短木方并加设扫地杆。2剪刀撑：四边连续设剪刀撑，应由下向上连续设置。2、脚手架的搭设1钢管扣件脚手架的搭设工艺流程如下：基础准备安放垫板按设计尺寸排放扫地杆竖立管并同时安纵横向扫地杆搭设纵横水平杆搭设剪刀撑铺脚手板搭挡脚板和栏杆。2) 脚手架配合施工进度搭设，一次搭设高度高出操作层不宜大于一步架。3) 垫板、底座均应准确地放在定位线上，垫板面积不宜小于0.1m2，宽度不宜小于220mm，木垫板长度不宜小于2跨，厚度不宜小于40mm。4) 立管的排距和间距按计算确定。(5) 底部立管采用不同长度的钢管，立管的联接必须交织布置，相邻立管的联接不应在同一高度，其错开的垂直距离不得小于50mm，并不得在同一步内。 (6) 大横杆应水平设置，钢管长度不应小于3跨，接头宜采用对接扣件联接，内外两根相邻纵向水平杆的接头不应在同步同跨内，上下两个相邻接头应错开一跨，其错开的水平距离不应小于500mm。当水平管采用搭接时，其搭接长度不应小于1m，不少于2个旋转扣件固定，其固定的间距不应少于400mm，相邻扣件中心至杆端的距离不应小于150mm。 (7) 每根立管的底座向上200mm处，必须设置纵横向扫地杆，用直角扣件与立管固定。 (8)必须严格按照要求在外圈四周连续设置剪刀撑。剪刀撑与纵向水平杆呈4560°角。三、支撑脚手架计算书钢管脚手架的计算参照?建筑施工扣件式钢管脚手架安全技术标准?(JGJ130-2001)、?建筑地基基础设计标准?(GB 50007-2002)、?建筑构造荷载标准?(GB 50009-2001)、?钢构造设计标准?(GB 50017-2003)等标准。本工程层高超过4.5m的层高有：5.1m，本方案中按照5.1m进展计算。1、构造要求1立杆：纵横向立杆间距1.0×1.0 m，允许搭设偏差±5cm,立杆垂直度允许搭设偏差±10 cm。下部设扫地杆，扫地杆从垫板往上20 cm处设置，扫地杆采用对接接长。扫地杆在端头与立杆交接处伸出扣件长度不小于10 cm。2横杆：立杆之间满设双向水平杆，纵横向水平拉杆步距1.8m，确保其在两个方向都具有足够的设计刚度，横杆用对接方法接长，一根横杆两端的高差，不能超过2 cm，纵向水平杆全长平整度不小于±10cm。为防止水平横杆对立杆产生偏心弯距的影响，在搭设模板支架时，将横杆对称相间布置。3剪刀撑：沿支架四周外满设剪力撑，且应连续设置。4接头节点要求：纵向水平杆对接接头应交织布置，不应设在同步、同跨内，相邻接头水平距离不应小于500cm，并应防止设在纵向水平杆的跨中。5梁板模板支架的搭设要求a.严格按照设计尺寸要求搭设，立杆和水平杆的接头应错开在不同的框格中设置；b.确保立杆的垂直度和横杆的水平偏差符合?扣件架标准?的规定；c.斜杆尽量同立杆连接，节点构造符合标准规定；d.确保每个扣件的拧紧力矩控制在4060N.M；e.楼板上脚手架支座的设置和承载力均应到达设计要求。6施工作业要求a.上架作业人员必须持证上岗，戴安全帽，系安全带。b.混凝土浇注过程中，要确保模板支架均衡受荷，宜从中部开场向两边扩展浇注方式进展。c.严格控制施工荷载，在混凝土浇注过程中，派专人检查支架及其支撑情况，发现下沉、松动和变形时，及时解决。2、扣件钢管楼板模板支架计算书模板支架搭设高度为3.9-5.1米。搭设尺寸为：立杆的纵距 b=1.00米，立杆的横距 l=1.00米，立杆的步距 h=1.50米。除5.1m楼层外立杆纵横距为1.2米采用的钢管类型为48×3.5。1模板面板计算面板为受弯构造,需要验算其抗弯强度和刚度。模板面板的按照三跨连续梁计算。静荷载标准值q1 = 25.000×0.120×1.000+0.350×1.000=3.350kN/m活荷载标准值 q2 = (2.000+1.000)×1.000=3.000kN/m面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为： W = 100.00×1.80×1.80/6 = 54.00cm3； I = 100.00×1.80×1.80×1.80/12 = 48.60cm4； A、抗弯强度计算 f = M / W < f 其中 f 面板的抗弯强度计算值(N/mm2)； M 面板的最大弯距(N.mm)； W 面板的净截面抵抗矩； f 面板的抗弯强度设计值，取15.00N/mm2； M = 0.100ql2 其中 q 荷载设计值(kN/m)； 经计算得到 M = 0.100×(1.2×3.350+1.4×3.000)×0.500×0.500=0.206kN.m 经计算得到面板抗弯强度计算值f = 0.206×1000×1000/54000=3.806N/mm2 面板的抗弯强度验算 f < f,满足要求! B、抗剪计算 T = 3Q/2bh < T 其中最大剪力Q=0.600×(1.2×3.350+1.4×3.000)×0.500=2.466kN 截面抗剪强度计算值T=3×2466.0/(2×1000.000×18.000)=0.206N/mm2 截面抗剪强度设计值 T=1.40N/mm2 抗剪强度验算 T < T，满足要求! C、挠度计算 v = 0.677ql4 / 100EI < v = l / 250 面板最大挠度计算值v = 0.677×3.350×5004/(100×6000×486000)=0.486mm面板的最大挠度小于500.0/250,满足要求!2支撑木方的计算 木方按照均布荷载下三跨连续梁计算。 A、荷载的计算 钢筋混凝土板自重(kN/m)： q11 = 25.000×0.120×0.500=1.500kN/m 模板的自重线荷载(kN/m)： q12 = 0.350×0.500=0.175kN/m B、活荷载为施工荷载标准值与振倒混凝土时产生的荷载(kN/m)： 经计算得到，活荷载标准值q2 = (1.000+2.000)×0.500=1.500kN/m静荷载 q1 = 1.2×1.500+1.2×0.175=2.010kN/m活荷载 q2 = 1.4×1.500=2.100kN/m C、木方的计算 按照三跨连续梁计算，最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下: 均布荷载 q = 4.110/1.000=4.110kN/m 最大弯矩M = 0.1ql2=0.1×4.11×1.00×1.00=0.411kN.m最大剪力 Q=0.6×1.000×4.110=2.466kN最大支座力 N=1.1×1.000×4.110=4.521kN木方的截面力学参数为本算例中，截面惯性矩I和截面抵抗矩W分别为: W = 5.00×10.00×10.00/6 = 83.33cm3； I = 5.00×10.00×10.00×10.00/12 = 416.67cm4； A、木方抗弯强度计算 抗弯计算强度 f=0.411×106/83333.3=4.93N/mm2 木方的抗弯计算强度小于13.0N/mm2,满足要求! B、木方抗剪计算 最大剪力的计算公式如下: Q = 0.6ql 截面抗剪强度必须满足: T = 3Q/2bh < T 截面抗剪强度计算值T=3×2466/(2×50×100)=0.740N/mm2截面抗剪强度设计值 T=1.30N/mm2 木方的抗剪强度计算满足要求! C、木方挠度计算 最大变形 v =0.677×1.675×1000.04/(100×9500.00×4166666.8)=0.286mm 木方的最大挠度小于1000.0/250,满足要求! 3横向支撑钢管计算 横向支撑钢管按照集中荷载作用下的连续梁计算。 集中荷载P取木方支撑传递力。支撑钢管计算简图支撑钢管弯矩图(kN.m) 支撑钢管变形图(mm)支撑钢管剪力图(kN)经过连续梁的计算得到最大弯矩 Mmax=0.791kN.m最大变形 vmax=2.356mm最大支座力 Qmax=9.720kN抗弯计算强度 f=0.791×106/4491.0=176.17N/mm2支撑钢管的抗弯计算强度小于205.0N/mm2,满足要求!支撑钢管的最大挠度小于1000.0/150与10mm,满足要求!4扣件抗滑移的计算 纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(标准5.2.5): R Rc 其中 Rc 扣件抗滑承载力设计值,取6.0kN； R 纵向或横向水平杆传给立杆的竖向作用力设计值； 计算中R取最大支座反力，R=9.72kN 单扣件抗滑承载力的设计计算不满足要求,可以考虑采用双扣件! 当直角扣件的拧紧力矩达40-65N.m时,试验说明:单扣件在12kN的荷载下会滑动,其抗滑承载力可取8.0kN； 双扣件在20kN的荷载下会滑动,其抗滑承载力可取12.0kN。5立杆的稳定性计算荷载标准值 作用于模板支架的荷载包括静荷载、活荷载和风荷载。 A、静荷载标准值包括以下内容：脚手架钢管的自重(kN)： NG1 = 0.129×9.000=1.162kN 钢管的自重计算参照?扣件式标准?附录A 双排架自重标准值，设计人员可根据情况修改。模板的自重(kN)： NG2 = 0.350×1.000×1.000=0.350kN钢筋混凝土楼板自重(kN)： NG3 = 25.000×0.120×1.000×1.000=3.000kN 经计算得到，静荷载标准值 NG = NG1+NG2+NG3 = 4.512kN。 B、活荷载为施工荷载标准值与振倒混凝土时产生的荷载。 经计算得到，活荷载标准值 NQ = (1.000+2.000)×1.000×1.000=3.000kN C、不考虑风荷载时,立杆的轴向压力设计值计算公式 N = 1.2NG + 1.4NQ6立杆的稳定性计算 立杆的稳定性计算公式 其中 N 立杆的轴心压力设计值，N = 9.61kN； 轴心受压立杆的稳定系数,由长细比 l0/i 查表得到； i 计算立杆的截面回转半径 (cm)；i = 1.60 A 立杆净截面面积 (cm2)； A = 4.24 W 立杆净截面抵抗矩(cm3)；W = 4.49 钢管立杆抗压强度计算值 (N/mm2)； f 钢管立杆抗压强度设计值，f = 205.00N/mm2； l0 计算长度 (m)； 如果完全参照?扣件式标准?不考虑高支撑架，由公式(1)或(2)计算 l0 = k1uh (1) l0 = (h+2a) (2) k1 计算长度附加系数，按照表1取值为1.185； u 计算长度系数，参照?扣件式标准?表5.3.3；u = 1.70 a 立杆上端伸出顶层横杆中心线至模板支撑点的长度；a = 0.50m； 公式(1)的计算结果： = 112.84N/mm2，立杆的稳定性计算 < f,满足要求! 公式(2)的计算结果： = 78.94N/mm2，立杆的稳定性计算 < f,满足要求! 如果考虑到高支撑架的安全因素，适宜由公式(3)计算 l0 = k1k2(h+2a) (3) k2 计算长度附加系数，按照表2取值为1.016； 公式(3)的计算结果： = 111.67N/mm2，立杆的稳定性计算 < f,满足要求! 模板承重架应尽量利用剪力墙或柱作为连接连墙件，否那么存在安全隐患。3、梁模板扣件钢管支撑架计算书1模板面板计算 面板为受弯构造,需要验算其抗弯强度和刚度。模板面板的按照多跨连续梁计算。 作用荷载包括梁与模板自重荷载，施工活荷载等。 A、荷载的计算： 钢筋混凝土梁自重(kN/m)： q1 = 25.000×1.000×0.500=12.500kN/m 模板的自重线荷载(kN/m)： q2 = 0.350×0.500×(2×1.000+0.500)/0.500=0.875kN/m 活荷载为施工荷载标准值与振捣混凝土时产生的荷载(kN)：经计算得到，活荷载标准值 P1 = (1.000+2.000)×0.500×0.500=0.750kN 均布荷载 q = 1.2×12.500+1.2×0.875=16.050kN/m 集中荷载 P = 1.4×0.750=1.050kN面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为: W = 50.00×1.80×1.80/6 = 27.00cm3； I = 50.00×1.80×1.80×1.80/12 = 24.30cm4； 计算简图弯矩图(kN.m) 剪力图(kN) 变形图(mm)经过计算得到从左到右各支座力分别为 N1=1.505kN N2=6.066kN N3=1.505kN最大弯矩 M = 0.125kN.m最大变形 V = 0.2mmA、抗弯强度计算经计算得到面板抗弯强度计算值 f = 0.125×1000×1000/27000=4.630N/mm2面板的抗弯强度设计值 f，取15.00N/mm2；面板的抗弯强度验算 f < f,满足要求!B、抗剪计算截面抗剪强度计算值 T=3×2507.0/(2×500.000×18.000)=0.418N/mm2截面抗剪强度设计值 T=1.40N/mm2抗剪强度验算 T < T，满足要求!C、挠度计算面板最大挠度计算值 v = 0.226mm面板的最大挠度小于250.0/250,满足要求!2梁底支撑木方的计算A、梁底木方计算按照三跨连续梁计算，最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下:均布荷载 q = 6.066/0.500=12.131kN/m最大弯矩 M = 0.1ql2=0.1×12.13×0.50×0.50=0.303kN.m最大剪力 Q=0.6×0.500×12.131=3.639kN最大支座力 N=1.1×0.500×12.131=6.672kN木方的截面力学参数为本算例中，截面惯性矩I和截面抵抗矩W分别为: W = 5.00×10.00×10.00/6 = 83.33cm3； I = 5.00×10.00×10.00×10.00/12 = 416.67cm4；B、木方抗弯强度计算 抗弯计算强度 f=0.303×106/83333.3=3.64N/mm2 木方的抗弯计算强度小于13.0N/mm2,满足要求!C、木方抗剪计算 最大剪力的计算公式如下: Q = 0.6ql 截面抗剪强度必须满足: T = 3Q/2bh < T 截面抗剪强度计算值 T=3×3639/(2×50×100)=1.092N/mm2 截面抗剪强度设计值 T=1.30N/mm2 木方的抗剪强度计算满足要求! D、木方挠度计算 最大变形 v =0.677×10.109×500.04/(100×9500.00×4166666.8)=0.108mm木方的最大挠度小于500.0/250,满足要求!3梁底支撑钢管计算 A、 梁底支撑横向钢管计算 横向支撑钢管按照集中荷载作用下的连续梁计算。 集中荷载P取木方支撑传递力。支撑钢管计算简图支撑钢管弯矩图(kN.m)支撑钢管变形图(mm) 支撑钢管剪力图(kN)经过连续梁的计算得到最大弯矩 Mmax=0.130kN.m最大变形 vmax=0.036mm最大支座力 Qmax=4.230kN抗弯计算强度 f=0.130×106/4491.0=28.97N/mm2支撑钢管的抗弯计算强度小于205.0N/mm2,满足要求!支撑钢管的最大挠度小于416.7/150与10mm,满足要求!B、 梁底支撑纵向钢管计算纵向支撑钢管按照集中荷载作用下的连续梁计算。集中荷载P取横向支撑钢管传递力。支撑钢管计算简图支撑钢管弯矩图(kN.m) 支撑钢管变形图(mm)支撑钢管剪力图(kN)经过连续梁的计算得到最大弯矩 Mmax=0.740kN.m最大变形 vmax=2.204mm最大支座力 Qmax=9.094kN抗弯计算强度 f=0.740×106/4491.0=164.83N/mm2支撑钢管的抗弯计算强度小于205.0N/mm2,满足要求!支撑钢管的最大挠度小于1000.0/150与10mm,满足要求!4扣件抗滑移的计算纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(标准5.2.5): R Rc其中 Rc 扣件抗滑承载力设计值,取8.0kN；R 纵向或横向水平杆传给立杆的竖向作用力设计值；计算中R取最大支座反力，R=9.09kN单扣件抗滑承载力的设计计算不满足要求,可以考虑采用双扣件!当直角扣件的拧紧力矩达40-65N.m时,试验说明:单扣件在12kN的荷载下会滑动,其抗滑承载力可取8.0kN；双扣件在20kN的荷载下会滑动,其抗滑承载力可取12.0kN。5立杆的稳定性计算立杆的稳定性计算公式其中 N 立杆的轴心压力设计值，它包括：横杆的最大支座反力 N1=9.09kN (已经包括组合系数1.4)脚手架钢管的自重 N2 = 1.2×0.129×9.000=1.394kN N = 9.094+1.394=10.489kN 轴心受压立杆的稳定系数,由长细比 l0/i 查表得到； i 计算立杆的截面回转半径 (cm)；i = 1.60 A 立杆净截面面积 (cm2)； A = 4.24 W 立杆净截面抵抗矩(cm3)；W = 4.49 钢管立杆抗压强度计算值 (N/mm2)； f 钢管立杆抗压强度设计值，f = 205.00N/mm2； l0 计算长度 (m)； 如果完全参照?扣件式标准?不考虑高支撑架，由公式(1)或(2)计算 l0 = k1uh (1) l0 = (h+2a) (2) k1 计算长度附加系数，按照表1取值为1.185； u 计算长度系数，参照?扣件式标准?表5.3.3；u = 1.70 a 立杆上端伸出顶层横杆中心线至模板支撑点的长度；a = 0.00m； 公式(1)的计算结果： = 123.10N/mm2，立杆的稳定性计算 < f,满足要求! 公式(2)的计算结果： = 39.17N/mm2，立杆的稳定性计算 < f,满足要求!如果考虑到高支撑架的安全因素，适宜由公式(3)计算 l0 = k1k2(h+2a) (3) k2 计算长度附加系数，按照表2取值为1.024； 公式(3)的计算结果： = 50.47N/mm2，立杆的稳定性计算 < f,满足要求!模板承重架应尽量利用剪力墙或柱作为连接连墙件，否那么存在安全隐患。五、施工要求一、施工准备1、技术准备 在本安全专项施工方案施工前，工程负责人应对相关人员进展详细的技术交底。2、物资准备1材料准备根据材料分析和施工进度方案的要求，编制材料需要量方案，为施工备料，确定对方场地及组织运输提供依据。2构配件和制品加工准备根据脚手架构造体系要求，对构配件和制品进展加工。3脚手架施工机具准备由架子工自带扳手及其他所需工具。3、施工现场准备1做好“三通一平2组织物资进场，并拟定有关的材料试验。3做好季节性施工准备。4、施工场外协调1材料加工和订货。2做好劳务安排，签订劳务合同。二、脚手架搭设必须在当层混凝土楼板强度到达1.2Mpa后即常规环境下混凝土楼板浇筑完成24小时后，再开场搭设满堂脚手架。脚手架应按施工方案的要求放线定位。立杆下用截面300mm×50mm木垫板通长铺设。1、脚手架搭设要求外脚手架搭设的 基本要求是：横平竖直，整齐清晰，图形一致，平竖通顺，连接结实，受荷安全，有安全操作空间，不变形，不摇晃。2、满堂脚手架搭设顺序满堂脚手架搭设应遵循以下顺序：垫木方摆放扫地杆逐根树立立杆并与纵横向扫地杆扣紧安各步纵横水平杆并与各立杆扣紧接立杆加设剪刀撑按照图纸要求用顶丝将立杆挑至设计标高按照模板施工组织设计铺设模板检查验收合格不合格整改再验收。3、脚手架的搭设除了按顺序搭设以外，还得注意以下事项：1按照规定的构造方案和尺寸进展搭设。2及时与构造拉结或临时支顶，以确保搭设过程的安全。3拧紧扣件。拧紧程度要适当4有变形的杆件或不合格的杆件有长度、扣接不紧等不能使用。5搭设工人必须系安全带。6随时矫正杆件的垂直和偏差防止偏差过大。7没有完成的脚手架，在每日收工时，一定要确保架子稳定，以免发生意外。三、脚手架的撤除脚手架使用完毕，同条件养护试件抗压强度到达拆模强度要求后，上报工程技术负责人审批，待技术负责人审批后，立即撤除，在脚手架撤除前要做好以下工作：1、对脚手架进展安全检查，确认不存在安全隐患。如存在影响撤除脚手架安全的隐患，应先对脚手架进展修理和加固，以确保脚手架在撤除过程中不发生危险。2、在撤除脚手架时，应先去除脚手板上的垃圾杂物，去除时严禁高空向下抛掷，大块的装入容器内由垂直运输设备向下运送，能用扫帚集中的要集中装入容器内运下。3、脚手架在撤除前，应先明确撤除范围、数量、时间和撤除顺序、方法，物件垂直运输设备的数量，脚手架上的水平运输、人员组织，指挥联络的方法和用语，撤除的安全措施和戒备区域。4、严格遵循撤除顺序，由上而下，后搭的先拆，先搭的后拆，同一部位撤除顺序是：模板顶丝纵横横杆立杆。满堂脚手架支撑需要两次撤除，第一次将除梁底和短跨中间的支撑外的大局部模板和支撑进展撤除，第二次将梁底和短跨中间的支撑撤除，具体参见施工组织设计中的模板工程。5、满堂脚手架的撤除不得在垂直方向上同时作业。6、撤除脚手架时，必须进展危险范围评估界定，并将危险范围区域进展隔离，并在隔离区边界设置明显的禁行标志和围栏，在坠落范围内应有明显“制止入内字样的标志，并有专人监护，以保证擦脚手架时无其他人员入内。7、撤除脚手架后的垂直运输使用塔吊，严禁乱扔乱抛，并对操作人员和使用人员进展交底，规定联络用语和方法，明确职责，以保证脚手架撤除时其垂直运输设备能安全运转。8、拆下的脚手架钢管、扣件及其他材料运至地后面，应及时清理，将合格的，需要整修后重复使用的和应报废的加以区分，按规格堆放。对合格件应及时进展保养，保养后送仓库保管以备日后使用。9、本工程脚手架撤除遇大风、大雨、大雾天气时应停顿作业。10、撤除时操作人员要系还安全带，穿软底防滑鞋，扎裹腿。11、脚手架撤除工程中，不中途换人。如必须换人，那么应在安全技术交底中交代清楚。六、脚手架质量检查与验收一、材质要求1、钢管材质要求1脚手架钢管应采用现行国家标准<<直缝电焊钢管>>GB/T13793或<<低压流体输送用焊接钢管>>GB/T3092中规定的3号普通钢管，其质量应符合现行国家标准<<碳素构造钢>>GB/T700中Q235-A级钢的规定。2每根钢管最大质量不应大于25kg，宜采用48×3.0的钢管。3钢管的尺寸和外表质量应符合以下规定： a、新旧钢管尺寸、外表质量和外形应分别符合<<建筑施工扣件式钢管脚手架安全技术标准>>JGJ 130/2001第8.1.1、8.1.2条规定。新钢管的检查应符合以下规定：应有产品质量合格证。应有质量检验报告，钢管材质检验方法应符合现行国家标准?金属拉伸试验方法?GB/T 228的有关规定。钢管外表应平直光滑，不应由裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。钢管外径、壁厚、端面等的偏差，应分别符合?建筑施工扣件式脚手架安全技术标准?JGJ 130-2001表8.1.5的规定。钢管必须有防锈漆。 b、钢管上严禁打孔。?建筑施工扣件式脚手架安全技术标准?JGJ130-2001第8.1.2条规定，旧钢管的检查应符合以下规定：外表锈蚀深度应符合建筑施工扣件式脚手架安全技术标准?JGJ130-2001第8.1.5序号的规定。锈蚀检查应每年一次。检查时，应在锈蚀严重的钢管中抽取根，在每根锈蚀严重的部位横向割断取样检查，当锈蚀深度超过规定值时不得使用。钢管的弯曲变形应符合建筑施工扣件式脚手架安全技术标准?JGJ130-2001第8.1.5序号的规定。2、扣件材质要求1、扣件式钢管脚手架应采用可煅铸铁制做扣件，其材质应符合现行国家标准?钢管脚手架扣件?GB15831规定；采取其他材料制作的扣件，应经试验证明其质量符合该标准的规定前方可使用。2脚手架采用的扣件，在螺栓拧紧力矩达65KN.m时不得破坏。3、脚手板材质要求 1脚手板可采用钢、木、竹材料制作，每块质量不宜大于30kg。 2木脚手板采用杉木或松木制作，其材质应符合现行国家标准?木机构设计标准?GB 50005中级材质的规定。脚手板厚度不应小于50mm，两端应各设直径为4mm的镀锌钢丝箍两道。 3竹脚手板宜采用由毛竹或楠木制作的竹串片板、竹笆板。4、连墙杆材质要求连墙杆的材质要求应符合现行国家标准?碳素构造钢?GB/T 700中Q-235级钢的规定。经检验合格的构配件应按品种、规格分类，堆放整齐、平稳，堆放场地不应有积水。并对数量进展核实。5、安全网的材质要求1架设安全网作业使用的所有材料及材质，必须经过检查并符合其专项安全施工组织设计的要求。2安全网的支撑系统，宜选用脚手架钢管，也可采用木或竹材料搭设。当使用脚手架钢管时，其材质应符合?重庆市建设工程施工安全技术操作规程?的规定。严禁不同材质的材料混用。3企业购入安全网，应分进货批次记录存档。记录应载明进货日期，供货商及地址、 ，产品名称及分批标记，制造商，商标及地址， ，制造日期，批号，有效期限，生产许可证编号及其他必须填写的内容，使用的工程工程名称及使用时间，以便发生问题时追溯。 4使用过一次以上的旧网调入其他工程使用，必须附其原始记录及其使用记录，并按规定进展耐冲击性能检验和耐贯穿性检验，合格前方可投入使用。当使用单位无此项检验能力时，应委托具有法定资格的检验检测单位进展，检验记录应留档备查。对超过产品有效期限的旧网，不得投入使用，必须作报废处理。5首次使用的新网，在开拆包装物前应对包
