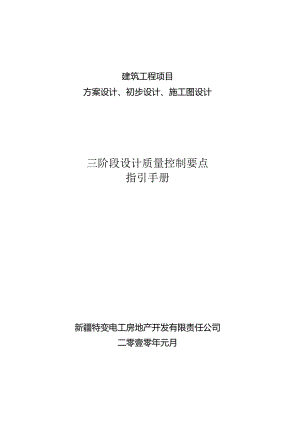

建筑工程项目方案设计、初步设计、施工图设计三阶段设计质量控制要点指引手册新疆特变电工房地产开发有限责任公司二零壹零年元月工程项目方案设计、初步设计、施工图设计三阶段设计质量控制要点一、方案阶段设计质量控制要点(一)、建筑专业1、总体方案：<1>、设计依据(1)、现行国家规范、建筑设计规范、防火规范、规程及标准(2)、建设项目规划方案审查意见书(3)、建设单位提供的设计委托书(4)、城市规划限定的用地红线、建筑红线及1：500地形勘测图(5)、批准的方案设计图<2>、城市规划的要求(1)、建筑红线(四角坐标)及后退红线的要求(2)、建筑高度、层数及道路中心的仰角要求(3)、建筑体型、景观及环境的要求(4)、占地系数、绿化系数、容积率的要求(5)、防火间距及消防通道(6)、主要及次要出入口与城市道路的关系(7)、日照、通风、朝向(8)、对污染、噪声、粉尘等环境保护的要求(9)、停车场及车库面积(10)对市政、煤气、热力、给排水、电力、电信等管线的布置要求< 3>、水、电、气等资源的供应状况(1)、水源：来自城市自来水、供水量、供水水压(2)、电源：(3)、气源：小区支路上的燃气管< 4>、设计规模(1)、总建筑面积、总用地面积(2)、总建筑高度(3)、住宅、会所、商业用房及地下停车库等各项指标< 5>、设计范围(1)、单体建筑设计(2)、景观、绿化、园林设计(3)、室内精装修、装饰设计< 6>、设计指导思想及特点(1)、在符合国家现行设计规范、规程、标准，符合当地市规划部门有关规定的前提下，充分发挥土地的综合效率，在满足设计规范及使用功能的前提下，尽可能的降低工程造价(2)、注重内部空间和外部空间的环境设计，建筑造型风格独特并与环境相协调的居住空间2、总平面图<1>、场地概述<2>、总平面布置<3>、竖向布置(1)、地表水、生活污水的排放(2)、雨水管为暗管且有组织排水(3)、生活污水经处理排向市政污水管3、建筑指标(1)、总用地面积(2)、总建筑面积(3)、总占地面积(4)、容积率(5)、密度(6)、绿化率4、建筑设计方案<1>、平面布置：(1)、主要房间平面尺寸及布置（2）、单元及户型组合平面图（3）、人流及物流的组织等2、空间布置（1）、主要房间空间尺寸（2）、室内外标高（3）、建筑层数及层高、户型面积3、室内装饰、装修：室内各房间家具的布置、厨房、卫生间卫生洁具的布置是否合理4、采光、通风、保温、隔热、隔声5、建筑间距的要求（1）、防火间距1）、多层之间：6m（一、二级耐火极限）2）、高层与多层之间：9m（一、二级耐火极限）3）、高层之间：13m（一、二级耐火极限）（2）、采光、日照间距：根据日照分析及规划局规定要求确定（3）、其他间距1）、通风间距2）、视线间距：18m3）、防灾间距：40m;1.5H（H为建筑总高度）6、厨房、卫生间油烟排气道及通风道的设置；电气管井的设置位置、大小7、楼梯及电梯及其防火设计要求（楼梯、电梯合用前室面积N4.5m2）1）、楼梯间应能天然采光和自然通风，并靠外墙设置。否则应按防烟楼梯设计2）、距室外地坪高度16m时，应设置1台电梯。12层及12层以上高层住宅，每栋楼电梯不应少于2台3）、侯梯厅深度轿箱深度（二）、结构专业深入了解工程项目的规模、使用性质、设计标准和投资造价等情况，在建筑专业初步方案的基础上，根据是否抗震设防和结构专业负责人自身拥有的结构设计概念、经验选择技术先进经济合理的结构方案。任何工程项目的结构方案至关重要，直接关系安全、使用、施工周期和成本造价，结构设计在方案阶段应该高度重视。其次根据工程项目的规模大小和复杂程度，要合理组织人力，密切配合建筑专业及有关专业做好本阶段的设计工作。方案设计不仅是建筑专业图纸和说明，各专业应融合其中，尤其是较复杂的大型公共建筑，必须有明确的结构方案，经得起方案设计评比中责问和评议。方案设计文件同时也用于办理工程建设的报批有关手续中。1、设计依据（1）、现行国家规范、建筑设计规范、防火规范、规程及标准（2）、建设单位提供的设计任务书（3）、建筑物所在地与结构专业设计有关的自然条件：1）、风荷载（基本风压，地面粗糙度类别）；2）、雪荷载（基本雪压）；3）、抗震设防有关参数；4）、场地标准冻深；5）、场地工程地质条件2、结构体系及结构受力构件的布置：根据建筑的重要性，建筑所在地的抗震设防烈度，工程地质勘查报告，建筑场地的类别及建筑的高度和层数来确定建筑的结构体系3、地基基础的设计要求4、抗震结构的设计要求5、主体结构布置图6、结构设计主要参数的确定7、结构材料的选择(三)、设备专业1、设计依据、参数;设计总说明；2、给排水方案的选择，给排水管线的布置、用水量、污水处理及化粪池等3、采暖、通风机空调方案的选择及其布置方案4、材料、设备及其选型5、供热工程方案设计6、供气系统：煤气管道的设置、调压站及管网的要求(四)、电气专业1 .设计总说明：设计依据，工程概况，设计范围。2 .变配电系统：确定负荷级别，负荷估算，标示变配电站大致位置;说明高低压设备、防漏等要求.3 .电源：根据负荷性质和负荷量，提出外供电源的回路数，容量,电压等级。确定备用电源和应急电源型式。4 .照明、防雷、接地、智能建筑设计的相关系统内容5、电信系统(1)、电话、电传(2)、有线广播、闭路电视(3)、声像监控系统、自动门铃可视对讲、自控系统(五)、消防设计要求1、消防等级及指挥中心2、自动报警系统3、防火及防烟分区4、安全疏散口的数量、位置、距离和疏散时间5、防火材料、设备及器材的要求二、初步设计阶段质量控制要点在设计之前需做以下组织管理工作：1、确定设计人员，制定作业计划2、按设计分工，组织结构分析计算3、指导设计人员工作，及时解决处理有关技术问题和协调工作进度4、协调配合专业与本专业相关问题的处理5、参加内外有关会议，并及时向设计人员传达相关会议内容6、组织编写结构总说明及图纸目录7、按分工组织结构计算书和图纸的校对、审查，对此项工作应该认真做好，它直接关系到设计质量及单位和设计人员的声誉8、各专业之间图纸进行联校，尤其结构专业图纸与建筑专业图纸外送前必须相互校核9、初步设计过程中，某些重要技术问题应组织讨论，应邀请有关领导、专家委员会成员及外聘专家参加10、图纸及计算书的整理（一）、建筑专业1、经主管部门批准的方案设计审批意见2、依据主管部门、建设单位审查意见，适当调整方案设计图纸（总平面布置、平、立、剖面图）3、在初步设计过程中需补充和调整的内容4、设计依据1）、补充设计任务书2）、规划委员会审定后的设计方案通知书3）、建设单位对设计方案的修改意见和有关会议纪要等文件4）、建设单位提供的地形图、红线图、市政道路（现状、规划）、管线图（规划或现状）及地址勘测资料5、设计简要说明1）、概述经过调整后的方案设计（包括：层数、层高、总高度；结构造型和墙体材料；建筑内部的交通组织、防火设计以及无障碍、节能、智能化、人防等）设计情况和采取的特殊技术措施2）、多子项工程的单子项可用建筑项目主要特征表作综合说明3）、建筑工程有特殊要求和其他需要另行委托设计、加工的工程内容6、设计说明书1）、建筑说明2）、消防设计专篇（建筑部分）3）、人防设计专篇（建筑部分）4）、环保设计专篇（建筑部分）7、建筑设计图纸1）、总平面图口、测量坐标图、坐标值，场地范围的测量坐标（或定位尺寸）道路红线、建筑红线或用地界线口、场地四邻原有及规划道路的位置，道路和邻地的控制标高和主要建筑物地基构筑物的位置、名称、层数 、场地道路、广场的停车场及停车位、消防车道、建筑间距 、绿化、景观（水景、喷泉等）及休闲设施的布置示意口、重要道路广场的起点、变坡点、转折点和终点的设计标高，以及场地的控制性标高 、用箭头或等高线表示的地面坡向，并表示出护坡、挡土墙、排水沟等口、注明建筑单体相对定位，以及±0.000与绝对标高的关系，室外地坪（四角标高、出入口标高）2）、各层平面图 、注明房间名称 、标明承重结构的轴线及编号、柱网尺寸和总尺寸口、主要结构和建筑构配件，如非承重墙、壁柱、门窗、楼梯、电梯、自动扶梯、中庭（及其上空）、平台、阳台、雨篷、台阶、坡道等口、主要建筑设备的固定位置，如水池、卫生器具与设备专业有关的设备位置口、建筑平面的防火分区和防火分区分隔位置、面积及防火门、防火卷帘的位置和等级，同时应表示疏散方向等口、变形缝位置 、室内、室外地面设计标高及地上、地下各层楼地面口、室内停车库的停车位和行车路线及机械停车范围口、人防分区图、人防的布置，防护门、防护密闭门、口部、通风竖井等口、管道井及其他专业需要的竖井位置，楼屋面及承重墙上有较大洞口的位置口、当维护结构采用特殊材料时，应注明与主体结构的定位关系；有特殊要求时房间放大平面布置3）、立面图口、立面图两端的轴线号口、立面外轮廓及主要结构和建筑部件的可见部分口、平、剖面未能表示的屋顶标高或高度口、外墙面上的装饰材料4）、剖面图口、建筑物两端的轴线口、主要结构和建筑构造配件部分，如：地面、檐口、女儿墙、梁、柱、内外门窗、阳台、挑檐、共享空间、电梯机房、楼板、屋顶等，或其他特殊空间 、各层楼地面和室外标高，以及室外地面至建筑檐口或女儿墙顶的总高度，各楼层之间尺寸口、楼地面、屋面、吊顶、隔墙、外保温、地下室防水处理示意(二)、结构专业1、设计依据:(1) .国家现行建筑设计规范、规程及标准；(2) .岩土工程勘察报告；2、自然条件：基本风压值、建筑物抗震设防烈度、建筑物抗震重要性分类、建筑物安全等级、场地土类型、地震作用、抗震措施、场地稳定性、场地土层描述。3、基础(1) .拟建建筑物地基基础设计等级;基础持力层。(2) .拟建建筑物基础形式。(3) .场地地下水对混凝土结构和钢筋混凝土中钢筋有无腐蚀性及措施。4、上部结构形式及平面布置说明5、材料(1) .混凝土强度等级(2) ,隔墙材料6、使用荷载标准值7、计算方法和结果(1)计算软件(2)主要技术参数：自振周期、层间位移、剪重比、总质量G。口、结构初步设计说明应包括以下内容：1.工程概况简单叙述本工程的概括。一般包括建筑地点、使用功能、层数(地上、地下)、总高度、建筑面积及结构体系(基础、主体)等，当工程有区段划分时，应绘出小比例的示意图表示各区段的位置和方向。有人防要求时应说明人防工程的抗力等级。2、建筑结构的安全等级及设计使用年限此条包括建筑结构的安全等级、地基基础设计等级、设计使用年限、建筑抗震设防类别、建筑物的耐火等级、地下室防水等级、环境类别、耐久性要求。3、自然条件(1)、风荷载：基本风压，地面粗糙度类别(2)、雪荷载：基本雪压(3)、抗震设防有关参数：拟建场地地震基本烈度、抗震设防烈度与相应的基本加速度值，设计地震分组，建筑场地土类型，建筑场地类别,场地特征周期值(4)、冻土地区还需提供场地标准冻深(5)、场地的工程地质条件：口、提供本项目岩土工程勘察报告的名称、编号、编制日期，地质勘察单位名称口、地形、地貌的简单描述口、地层岩性自上而下的描述口、地下水：地下水的类型、埋深和标高、设防水位的标高、抗浮水位表高、地下水的腐蚀性 、地基土的特殊情况，特殊的地质条件对工程会有较大影响时应分别加以说明口、主要结论及基础方案4、本工程设计标高±0.000相当于绝对标高值5、设计依据及设计要求：本工程设计所遵循的规范、规程、标准； 、列出设计所使用的有效国家规范、规程、标准的名称和代号 、列出设计所使用的地方和行业规范、规程、规定、标准的名称和代号口、需要时列出有关施工质量验收规范、规程、规定的名称和代号口、选用国标图集及地方标准图集的名称及代号6、本工程结构设计所采用的计算程序及辅助计算软件的名称和编制单位7、结构设计所选用的楼（屋）面活荷载标准值及其他特殊荷载或业主提供的特殊荷载要求8、结构选型：（1）、地基选型：口、当采用天然地基时，要说明基础的埋置深度、地基土持力层的编号，地基土承载力特征值。开挖后钎探和验槽要求等口、需要进行处理的低级，说明地基处理方案和处理后应达到的技术要求（地基承载力特征值、沉降量、差异沉降量的要求）等口、选用桩基础时：说明桩的类型、成孔工艺、单桩承载力和试桩的技术要求；桩端所在持力层及进入持力层的深度要求等口、特殊地基（如湿陷土、膨胀土、液化土等）的处理技术要求（2）、基础选型：1）、墙下片石或素舲条形基础；2）、墙下钢筋舲条形基础；3）、柱下钢筋舲独立基础；4）、墙下钢筋舲筏板基础；5）、墙下钢筋於梁板式筏形基础；6）、桩基础；7）、箱型基础；（3）、结构体系：1）、砖混；2）、底部框架上部砖混；3）、框架结构；4）、框剪结构；5）、剪力墙结构；6）、短肢剪力墙结构；7）、异形框架柱结构；8）、筒体结构；9）、框筒结构；10）、筒中筒结构；11）、钢结构；（4）、楼屋面体系；1）、预制楼面；2）、现浇楼面；（5）、抗震缝、沉降缝、伸缩缝、施工后浇带；（6）、结构计算分析：1）、整体分析计算；2）、基础计算；9、主要结构材料： 、钢筋：普通钢筋、预应力钢筋说明其规格、代号。明示不能采用冷加工钢筋的要求。口、混凝土：说明基础垫层、基础柱、梁、板、墙、楼梯、预制构件的强度等级；明示强度等级有变化时的部位；对有防水要求的构件和部位应说明其防水等级。口、说明混凝土结构的环境类别，结构混凝土耐久性的基本要求。说明预防混凝土碱集料反应的技术措施 、钢材：型钢的等级和代号，主要型钢的规格口、焊条：不同等级钢筋和钢材焊接选用的焊条品种和代号 、油漆：对钢构件、预埋件防锈、防腐和防火要求口、承重和非承重构件材料的种类、强度等级。对于非承重墙、填充墙的允许最大重度值口、砂浆：说明砌筑砂浆的种类、强度等级和使用部位。砌体使用特殊砂浆时，说明其部位和要求及砂浆代号口、芯柱填充材料的强度等级，材料的代号10、简单的工程不需要提供设计图纸的，在设计说明中应给出主要结构构件的断面尺寸。如：梁、柱、墙断面尺寸，现浇板的厚度等11、在初步设计过程中，应进行方案比较，方案优化，以确定最终实施最适合方案12、较复杂的工程应进行必要的结构计算，并且应提供基本的计算数据。如周期、位移、位移比、层间刚度比、剪重比、扭转与平动周期比、轴压比等13、为编制概、预算所需要的结构简图可采用单实线，注明结构构件的尺寸及必要的附加文字说明14、甲方在检查设计文件时应注意及确定的问题口、对有特殊要求的建筑物，建筑结构的安全等级及使用年限、施工图设计所需要但尚未提供的资料如：特殊使用的活荷载标准值；设备的样本及对结构设计的特殊要求等；是否有经过审查的详堪等所有不满足施工图设计需业主确定的问题口、其他应提出的相关问题（三）、给排水专业口、给排水专业需给结构专业提供以下资料：1、提供消防水池、生活水池、屋顶水箱（池）、集水池（坑）等水专业构筑物图2、提供排水设备（水泵、热交换器、冷却塔、水处理设备）等3、位于承重墙结构上的大型设备吊装孔（洞）4、穿基础的给排水管道5、管沟（四）、暖通专业、暖通专业需给结构专业提供以下资料：1、制冷机房（电制冷机房或吸收式制冷机房）设备平面布置图2、燃油燃气锅炉房设备平面布置图3、空调机房设备4、换热站设备平面布置图5、管道平面布置图6、设备吊装孔及运输通道（五）、电气专业1.设计总说明：本工程常用的主要规范，标准及法规，确认相关专业提供的设计资料2 .设计范围：本工程拟设计的电气系统，电力外网总平面图，照明外网总平面图，智能化、消防、外网总平面图，建筑单体电气设计系统图和平面布置图，智能化消防建筑单体系统图和平面布置图。3 .主要设备和材料选型，考虑经济技术指标，补充图例符号及主要设备材料表4,配电箱或控制箱系统图、控制原理图5 .详图6 .防雷、接地、智能建筑设计的相关系统内容7 .设计计算书：用电设备负荷计算，线缆选型计算，回路电压损失计算，照度计算等。、电气专业给结构专业需提供以下相关图纸：1、变配电室（站）、柴油发电机房、各弱电机房布置图2、各类电气用房缆沟、夹层3、安装在屋顶板或楼板上的设备布置图4、电气（强电、弱电）竖井5、配电箱、设备箱、进出管线需在剪力墙上的留洞6、设备基础、吊装及运输通道的荷载要求7、有特殊要求的功能用房三、施工图设计阶段质量控制要点（施工图设计深度要求详见公司设计质量手册）、施工图设计阶段的组织管理工作包括：1、调整、确定设计人员，制定作业计划2、按设计分工，在初步设计的基础上修改、补充结构分析计算3、指导设计人员工作，及时解决处理有关技术问题和协调工作进度。4、协调配合各专业相关问题的处理5、参加内外有关会议，并及时向设计人员传达相关会议内容6、组织相关人员到工程现场踏勘，了解下列内容：(1)、周围地形、地貌及新老建筑物的关系。是否有影响新建筑工程的障碍物(2)、了解各专业有关条件，如水、暖、电的入口方向、位置、地下走向及现状(3)、了解当地建材情况，如钢材等级、最高混凝土使用等级、商品混凝土情况、填充材料(4)、当地相关法规、设计标准及施工习惯做法(5)、当地的地基处理能力及方法7、组织编写结构总说明及图纸目录8、按分工组织结构计算书和图纸的自审、校对、审定。施工图的校对、审查工作极其重要，有关人员必须重视9、各专业之间图纸进行联校，尤其结构专业图纸与建筑专业图纸必须相互详细校核，避免出现缺、碰和不一致现象10、配合经济专业的设计概、预算编制11、施工图设计文件经审查单位审查后，组织设计人员按审查提出的意见认真修改12、组织整理计算书、图纸等文件，并应及时归档13、组织有关设计人员向施工单位进行施工图的技术交底施工图设计阶段各专业一般分为三个时段互提资料，作为各专业在施工图设计过程中的依据。第一时段结构专业接收建筑专业提供的资料后,通过各专业间的配合，对提供的资料进行复核和确认，及时提出调整补充意见反馈给建筑专业。第二时段结构专业接收建筑专业提供的资料后开始分批(次)反提资料，反提资料可采用文字、图、表等形式。第三时段结构专业接收建筑专业提供的资料后反提资料，与各专业间细微修改、调整及配合，按设计进度同期进行。（一）、建筑专业1、经主管部门批准的初步审批意见2、依据主管部门、建设单位审查意见，适当调整初步设计图纸（总平面布置、平、立、剖面图）3、在施工图设计过程中需要补充及调整的内容4、设计依据（1）、经过确认的地形图、红线图、市政管线图及经过审查的地址勘测资料（2）、经过各专业确认后第一时段设计图纸5、设计图纸（1）、总平面图Dv平面图、建筑物、构筑物（人防工程、地下车库、油库、贮水池等隐蔽工程以虚线表示）的名称或编号、层数、定位、标高口、广场、停车场、运动场地、道路、无障碍设施、排水沟、挡土墙、护坡的定位尺寸2）、竖向图口、场地四邻的道路、水面、地面的关键性标高口、广场、停车场、运动场地的设计标高3）、其他口、挡土墙、护坡或土坎顶部和底部的主要设计标高及护坡坡度、管道综合：需要注明各管线与建筑物、构筑物的距离和管线间距、注明影响其他专业的，如喷水池、假山等造景位置（2）、简要设计说明1）、墙体、墙身防潮层、地下室防水、屋面、外墙面等材料和做法2）、室内装修部分：明确楼面构造做法厚度，顶棚吊顶高度等3）、对采用新技术、新材料的做法说明及特殊建筑造型和必要的建筑构造说明4）、门窗表及门窗性能（防火、隔声、防护、抗风压、保温、空气渗透、雨水渗透等）5）、电梯（自动扶梯）选择及性能（功能、载重量、速度、停站数、提升高度等）6）、墙体及楼板预留孔洞需封堵的封堵方式说明（3）、各层平面图1）、承重墙、柱及其定位轴线和轴线编号，内外门窗位置、编号及定位尺寸、门的开启方向，注明房间名称或编号2）、轴线总尺寸（或外包总尺寸）、轴线间尺寸（柱距、跨度），门窗洞尺寸、分段尺寸3）、墙体厚度（包括承重墙和非承重墙），及其与轴线关系尺寸4）、变形缝位置、尺寸5）、主要建筑设备和固定家具的位置；如：卫生器具、雨水管、水池、台、橱、柜、隔断等6）、电梯、自动扶梯及步道、楼梯（爬梯）位置和楼梯上下方向示意；及规格、容量、类别（消防）口、建筑专业需绘制以下施工图内容：1 .图纸目录2 .建筑设计总说明3 .总平面图4 .地下室平面图、首层平面图、标准层平面图、顶层平面图、屋面排水示意图、正、背、侧立面图、剖面图、卫生间、厨房大样图5 .屋面、檐、墙身节点大样图6 .计算书（二）、结构专业A图纸目录；Bx结构设计总说明：1、工程概况简单叙述本工曾的概况。一般包括建筑地点、使用功能、层数(地上、地下)、总高度、面积及结构体系(基础、主体)等，当工程有区段划分时，应绘出小比例的示意图表示各区段的位置和方向。有人防要求时应说明人防工程的抗力等级。2、建筑结构的安全等级及设计使用年限此条包括建筑结构的安全等级、地基基础设计等级、设计使用年限、建筑抗震设防类别、建筑物的耐火等级、地下室防水等级。3、自然条件(1)、风荷载：基本风压，地面粗糙度类别(2)、雪荷载：基本雪压(3)、抗震设防有关参数：拟建场地地震基本烈度、抗震设防烈度与相应的基本加速度值，设计地震分组，建筑场地类别(4)、场地标准冻深(5)、场地的工程地质条件、提供本项目岩土工程勘察报告的名称、编号、编制日期，地质勘察单位名称口、地形、地貌的简单描述、地层岩性自上而下的描述口、地下水：地下水的类型、埋深和标高、设防水位的标高、抗浮水位标高、地下水的腐蚀性口、主要结论及基础方案4、本工程设计标高±0.000相当于绝对标高值5、本工程设计所遵循的规范、规程、标准：(1)、列出设计所使用的有效国家规范、规程、标准的名称和代号(2)、列出设计所使用的地方和行业有效规范、规程、标准的名称和代号(3)、需要时列出有关施工质量验收规范、规程的名称和代号6、本工程结构设计所使用的计算程序及辅助计算软件的名称和编制单位7、结构设计所选用的楼(屋)面活荷载标准值8、地基基础(1)、当采用天然地基时，要说明基础的埋置深度，地基土持力层的编号，地基土承载力特征值。开挖后钎探和验槽要求等(2)、需要进行处理的地基，说明地基处理方案和处理后应达到的技术要求(如地基承载力特征值、沉降量、差异沉降量的要求)等(3)、选用桩基础时：说明桩的类型、成孔工艺、单桩承载力和试柩的技术要求(4)、特殊地基(如湿陷土、膨胀土、液化土等)的处理技术要求(5)、基坑支护、降水、基坑排水以及确保附近建筑安全的技术要求。有抗浮措施时，提出抗浮措施和停止降水的时间(6)、地下水对结构有腐蚀性时的处理技术要求(7)、基坑开挖注意的事项、回填土要求(如回填步骤、压实系数等)、地下室内和设备基础下回填土的材料和要求(8)、沉降变形和地基土回弹的观测要求(9)、基础中设有沉降、文图后浇带的地下室底板和侧壁施工做法要求(10)、有地下室的基础外墙水平施工缝施工处理要求(11)、有地下室的外墙预留防水单管和群管作法(应绘制详图)(12)、部分内容也可以绘制在基础水平图和基础详图中9、主要结构材料(1)、钢筋：普通钢筋、预应力钢筋说明其规格、代号。明示不能采用冷加工钢筋的要求。(2)、混凝土：说明基础垫层、基础柱、梁、板、墙、楼梯、预制构件的强度等级；明示强度等级有变化时的部位；对有防水要求的构件和部位应说明其防水等级。(3)、说明混凝土结构的环境类别，结构混凝土耐久性的基本要求。说明预防混凝土碱集料反应的技术措施(4)、钢材：型钢的等级和代号，主要型钢的规格(5)、焊条：不同等级钢筋和钢材焊接选用的焊条品种和代号(6)、油漆：对钢构件、预埋件防锈、防腐和防火要求(7)、承重和非承重构件材料的种类、强度等级。对于非承重墙、填充墙的允许最大重度值(8)、砂浆：说明砌筑砂浆的种类、强度等级和使用部位。砌体使用特殊砂浆时，说明其部位和要求及砂浆代号(9)、芯柱填充材料的强度等级，材料的代号(10)、新材料、新工艺、新技术的施工要求10、混凝土结构的构造要求(1)、构件的受力钢筋保护层厚度，可根据不同部位、不同构件说明，也可以列表表示(2)、纵向受力钢筋的最小锚固、搭接要求。其他的连接方式(焊接、机械连接)说明不同部位、不同构件连接最小百分率的要求(3)、梁、柱中的箍筋及拉接钢筋，混凝土墙中拉接钢筋的做法,应绘制简图标注尺寸和角度(4)、梁、板中的弯起钢筋及梁中吊筋的做法，绘制简图(5)、楼(屋)面板中分布钢筋的要求。有特殊要求时应在详图中说明。双向配筋的双向板、异形的配筋应说明放置要求(6)、梁侧面配有构造、抗扭腰筋和拉结钢筋时，应说明其做法。绘制剖面简图示意。有抗扭要求的腰筋说明在支座的锚固要求(7)、在不同构件中受力钢筋的连接位置、要求。伸入支座内的长度和锚固要求(8)、楼(屋)板上的非承重墙下未设置梁时，在板中设置加强钢筋的要求和做法等(9)、楼(屋)板上有预留孔洞时，说明不需再孔洞边设置加强钢筋要求的最小尺寸和构造做法。洞口边需设置加强钢筋要求时，应在模板或配筋平面图中绘制(10)、楼板设备管道井后浇时间和技术要求(11)、沉降变形、温度后浇带的浇筑时间和技术要求(详图图样可在相应的详图中绘制)(12)、砌体与柱、构造柱间的拉结要求和做法。填充墙、女儿墙设置构造柱的要求和做法。填充墙与上部结构的连接做法。转角处无构造柱时墙体内设置拉结钢筋的要求。以上绘制图样示意，也可以选用国际图集中标准设计节点做法。非承重墙的混凝土腰带、圈梁要求。(13)、大跨度梁、板，悬臂构件的施工起拱要求(14)、预制构件的运输、堆放和吊装要求(15)、整浇层及二次混凝土的浇注要求(16)、现浇楼板只能跟埋设设备管线及管线最小保护层厚度的施工要求(17)、剪力墙及其洞口边的构造要求：标准设计的构造要求可以用国标图集03G101-1中的表示方法。特殊的构造做法应作出说明并绘制详图11、门、窗过梁门、窗及设备预留洞口上的过梁可以根据洞口尺寸的大小、上部荷载情况，编制表格表示12、电气避雷和设备接地的要求。特殊的情况额可以绘制图样表示13、预埋件的施工要求14、其他施工图设计时不能确定的、业主暂不能提供的有关要求和设备(如电梯、自动扶梯、设备样本等)基础，待确定后的施工要求15、构件代号一般构件的代号可以按制图标准中的规定直接选用，特殊的构件代号应列出。可以用大写的拉丁字母代表C、结构施工图设计:1、结构设计总说明；2、基础平面图及详图：基础尺寸定位、暖沟图及基础留洞图；3、结构平面图及详图：主要包括模板图、现浇板的配筋(预制板的布置)、特殊节点详图、过梁布置、雨蓬、阳台、挑檐布置和其剖面详图、楼梯布置、板顶标高、梁布置及其编号、板上开洞洞口尺寸及其附加筋、屋面上人孔、通气孔位置及详图；4、柱配筋及详图；5、梁平面配筋图及详图；6、楼梯详图；屋面、檐口、墙身节点大样配筋图；7、墙、暗柱平面配筋图、详图及构造；8圈梁、构造柱布置及其剖面详图；9非结构构件详图及构造。D.结构计算书一、设计依据1.执行的国家标准、部颁标准与地方标准；2.资料：地质勘察报告、试桩报告、动测报告等；3,应用的计算分析软件名称、开发单位。二、结构的安全等级：舲结构、钢结构、桩基、天然地基等安全等级。三、荷载取值1.墙自重取值：(1)舲墙(2)围护外墙(3)内隔墙(4)活动隔断等效荷载2.侧压力、水浮力计算、人防等效静载、底层施工堆载、支挡结构的地面堆载。四、楼面(含地下室)、屋面荷载计算(推荐格式，括号中数值为推荐值)1 .底层楼面静载：(1)舲板厚mm,自重标准值(kNm2)；(2)面层厚度mm,自重标准值(kNm2)；(3)底粉或吊顶(含吊挂灯具风管重)，标准值(kNm2);分项系数。静载合计标准值(kNm2)活载：施工活载标准值(kNm2),分项系数。2 .楼面荷载计算：按荷载标准层分别写。一般楼面：静载：(1)舲板厚mm,自重标准值(kNm2)；(2)面层厚度mm,自重标准值(kNm2)；(3)底粉或吊顶(含吊挂灯具风管重)，标准值(kNm2);分项系数。静载合计标准值(kNm2)活载：(1) 活载标准值kNm2,分项系数。(2) 等效隔断kNm2,分项系数。特殊楼面：机房、贮藏、库房等活载大的逐项写出。(3)隔墙计算：q=kNm2,hioxqi=kN/m其中hio(净高)不上人屋面：静载：(1)防水层，标准值kgm2,分项系数(2)保温层，标准值kNm2,分项系数(3)找平隔气层，标准值kNm2,分项系数(4)屋面板，标准值kNm2,分项系数静载合计：kNm2检修活载：标准值051.0kNm2,分项系数注：不上人的屋面活载平屋面建议标准值kNm2,斜屋面为:kNm2o上人屋面：静载：饰面，标准值kNm2,分项系数。刚性面层(50厚)，标准值kNm2,分项系数。找平层，标准值kNm2,分项系数。防水层，标准值kNm2,分项系数。保温层，标准值kNm2,分项系数。找平、隔气层，标准值kNm2,分项系数。屋面板，标准值kNm2,分项系数。吊顶或底粉，标准值kN/m2,分项系数。合计：kNm2楼梯荷载计算：静载：(1)楼板自重标准值，分项系数。(2)饰面自重标准值，分项系数。(3)底粉自重标准值0.5kNm20合计：kNm2五、地基基础计算书1.天然地基(1)持力层选择，基础底面标高。(2)地基承载力设计值计算。(3)底层柱下端内力组合设计值(可以用平面图代替)。(4)基础底面积计算、地基变形计算应归纳总底面积，总垂直荷载设计值，供校对用。(5)基础计算书：冲切、抗剪、抗弯计算。2 .复合地基(1)静载试验值。(2)承载力设计值计算与选用值。、(4)、(5)同天然地基。3 .桩基(1)结构计算，取出柱底内力；(2)单桩承载力极限标准值计算(分别按钻孔计算)(3) 桩数计算；总桩数，总荷载设计值。(4) 静载试验分析，桩位调整。(5) 承台设计计算(冲切、剪切、抗弯)六、地下室计算1.荷载计算2.内力分析：侧板、底板。3.配筋原则(1)强度控制顶板。(2)裂缝控制，结构自防水底板、周边墙板。七、电算部分1结构设计总信息2周期、振型、地震力3结构位移4轴压比与有效计算长度系数简图5各层楼面及墙、梁荷载6各层平面简图7各层配筋简图8层超筋超限输出信息A水池结构计算、楼梯计算、人防计算、雨篷等(三八设备专业1 .图纸目录2 .设计总说明3 .各层给排水、采暖、消防平面图4 .给排水、采暖、消防系统图5 .局部设施及详图6 .卫生间、厨房及地暖做法等大样图7 .设备材料表8 .计算书设备专业需给结构专业提供以下给排水图纸：1、设备水池、生活水池、屋顶水箱（池）、集水井（坑）等水专业构筑物2、给排水设备（水泵、热交换器、冷却塔、水处理设备）等基础3、位于承重结构上的大型设备吊装孔（洞）4、机房设备检修安装预留吊钩（轨）5、暗设于承重墙内的消火栓箱6、管道穿板时大于0300预留洞7、管沟8、较大管径管道固定支架9、穿梁、剪力墙、基础的管道预留孔洞或预埋套管10、穿过人防围护结构的管道11、穿水池池壁的防水套管12、穿地下室外墙防水套管设备专业需给结构专业提供以下暖通图纸：1、制冷机房（电制冷机房或吸收式制冷机房）设备平面布置、排水沟平面布置2、燃油燃气锅炉设备平面布置、排水沟平面布置3、换热站设备平面布置、排水沟平面布置4、空调机房5、通风机6、设备吊装孔及运输通道（五）、电气专业1 .图纸目录；2 .设计总说明、补充图例符号及主要设备及材料表;3 .详图；4,供、配电总图；4 .配电箱或控制箱系统图、控制原理图；5 .配电平面图及照明平面图6,供、配电，智能化，消防竖向系统图；7 .防雷、接地、消防、智能建筑设计的相关内容；8 计算书。
