2021.12.27 4#闸闸室校核意见 - 副本.docx

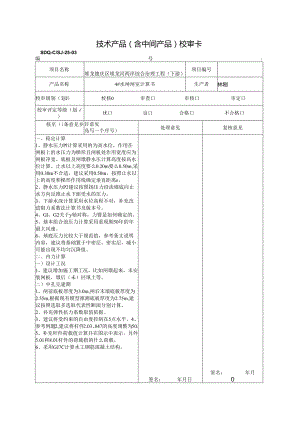

技术产品（含中间产品）校审卡SDQ-C/SJ-25-03编号:项目名称堆龙德庆区堆龙河两岸综合治理工程（下游）项目编号产品名称4#水闸闸室计算书生产者林刚校审级别（划J）校核0审查口审核口审定口校审评定等级（划）优口良口合格口不合格口核至（i条意见乡目意见岛写一个序号）处理意见复核意见一、稳定计算1、静水压力Pl计算采用的为高水位，作用在闸板上的水压力为梯形且闸板处作用宽度应为闸板净宽。底板及闸墩静水压计算高度按高水位计算。止水以上高度要么0.20m要么0.50m,采用0.30m不合适，建议采用0.50m。按照止水以上的高度和梯形作用线确定垂直距离e。2、静水压力P2建议按照扬压力沿齿墙底向止水方向反推止水下面受水的压力。3、下游水深计算采用水位高程不对，补充改进阻力系数法计算书及版本号。4、Gl、G2关于y轴对称，力臂是如何确定的。5、基本组合浪压力计算采用重现期50年的年最大风速。6、基底压力比较大于规范值，参考条文说明内容，建议将基础置于中密层、密实层，减小可能出现不均匀沉降值。二、内力计算一）设计工况1、建议增加施工期工况，比如闸墩起来，未安装闸板，墩后（未）回填土等。二）中孔完建期1、闸前底板厚度为3.0m,闸后末端底板厚度为2.55m,根据现有模型推测底板厚度为2.75m,建议按照选取多选取代表性断面分别计算。2、补充弹性抗力系数取值依据。3、建议将受约束的自由度控制在5点水平。4、参考例题2,建议将杆件2.03、847的高度调整为50。5、补充杆件荷载值计算并在图示中表示。另外5.01和8.01杆件的荷载指的什么荷载。6、采用GJ7C计算水工钢筋混凝土结构。签名：年月日签名：年月0）计算方法（一）不平衡剪力计算1、建议复核上下游的分界划分线。2、不考虑齿墙间土体自重，地基反力建议采用3646.30m高程的形心轴的力矩计算。3、闸墩上游为半圆弧面，并非矩形。4、建议将上游段的整体底板、闸墩分配比例确定后再行划分单位宽度底板不平衡剪力。（二）应力计算1、图上显示扬压力为584tm,而计算文档为4.84tmo2、框架计算中：补充3、4、5、8杆件荷载计算成果。3、G-30：计算前先按照水力计算手册公式修正荷载再行计算。4、根据可压缩土层厚度与弹性地基梁半长之比，判断计算方法的适用性。弹性梁计算结果边荷载效应注意按照规范755条调整后再行计算：同一截面所有梁上荷载形成的内力加上按规范规定考虑的计算百分数后的所有边荷载形成的内力之和才是给底板配筋采用的计算内力。签名：罗宇2021年12月28日第页共页
