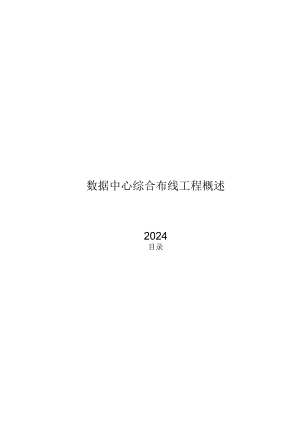

2024数据中心综合布线工程概述.docx

数据中心综合布线工程概述2024目录1概述31.l综合布线的特点31.2 综合布线系统简介61.3 各类建筑物综合布线系统的特点141.4 数据中心综合布线系统的特点182综合布线的发展动态192.1 综述192.2 中国数据中心建设基本情况222.3 综合布线现行标准体系及发展动态23i三a综合布线是一种模块化的、具有较高灵活性的、可“即插即用”的建筑物内或建筑群之间的信息传输通道。随着建筑物结构与功能带有的结构化、模块化综合布线的特征，因此也被行业内称为结构化综合布线系统。综合布线系统作为建筑物与建筑群之间的信息传输通道，既能使语音、数据、图像、多媒体等信息终端设备和信息交换设备及信息管理系统彼此相连接，也能使这些设备与外部及公用通信网络相连接，实现交互通信，包括建筑物外部配线网络或电信接入网系统与建筑物内每一个功能区应用系统设备之间的所有缆线和相关的连接部件，即传输介质、连接器件（如光与电配线架、连接器、插座）及电气保护设施等。当然，由这些器件的延伸，综合布线产业还可以涵盖机柜、配线箱、缆线桥架等。这些部件可用来构建各配线子系统。它们都有各自的应用场合，不仅易于实施安装，而且能随着用户业务的需求与使用信息终端设备的变化而平稳升级。因此，综合布线已经被认可是“通用与“综合的综合布线系统。本节讲述的是数据中心综合布线系统，为什么还要谈广义上的楼宇综合布线系统呢？因为综合布线系统是以楼宇综合布线为基础而发展的，没有它的发展历程，就不会出现数据中心综合布线系统的应用场景，不去了解楼宇综合布线系统的基础理念与应用技术，也就无法理解与做好数据中心综合布线系统工程。它们在共性方面是相通的，各自又有自身的特点。所以，首先结合国家标准GB50311综合布线系统工程设计规范的内容了解和认识一下整个综合布线系统。1.1 综合布线的特点与传统布线相比较，综合布线有着许多优越性，是传统布线无法相比的。其特点主要表现在它具有兼容性、开放性、灵活性、可靠性、安全性、先进性和经济性，而且在施工和维护方面也给人们带来了许多方便与智能化的管理。GB/T50314智能建筑设计标准的编写整体思路与理念都充分指出了“信息化''在建筑中的应用主导地位，提出“信息设施系统”的概念，将信息设施系统中的所有硬件，不管是通信系统、计算机网络系统、通信管线等部分都归结为“信息设施系统”，软件部分则体现在“信息化应用”的章节中。综合布线系统不以独立的章节内容列出，而合并在“信息设施系统”中，充分体现了标准对综合布线系统作为建筑与信息基础设施在信息领域中的重要性。另外，综合布线本身已有独立的国标，而且已经相当具体和完整地规范出了执行条款。这个变化意味着智能建筑设计标准把“信息化”提高到一定的高度和标准来看，涉及的面相当广泛，不将通信与网络分离去对待。另外，这个标准是一种技术导向的标准，是建筑智能化建设一个总的纲领性技术标准，不需要对综合布线系统做过于细化的描述。1.综合布线系统的特性 兼容性：综合布线的首要特点是兼容性。所谓兼容性，是指它自身是完全独立的，与业务的应用终端相对无关，可以适用于多种应用系统。以前，为一幢建筑物或一个建筑群内的语音或数据业务构建线路时，往往是根据不同的业务网络而采用不同的综合布线架构，使用不同类型的缆线与连接器件、配线模块等，系统之间的配线设备彼此各不相同，互不相容，一旦因业务变更而改变终端设备或设备位置时，就必须另外立项建设新的配线系统。现在，建筑物在设置综合配线管网时，经过统一的规划和设计，采用通用的配线设施将语音、数据、多媒体及建筑智能化弱电系统等信号综合到一套标准的综合布线系统中进行传送，比传统布线节约了大量的投资，减少了工程的实施时间和对房屋空间的占有。 灵活性：传统的布线方式是封闭的，其体系结构是固定的，若要迁移或增加设备，则相当困难，甚至是不可能的。综合布线采用符合标准的传输缆线和相关连接器件进行模块化设计，组成的传输信道是通用的，所有设备的开通及更改均不需要改变布线设施。可靠性：综合布线采用高品质的器件组合构成一套高标准的、完整的信息传输通道，所选产品均通过ISO认证，每条链路都采用专用仪器测试，以保证其电气性能。在应用中，任何一条信道的故障均不影响其他信道的运行，这就为综合布线系统运行维护及故障诊断检修提供了方便，加之各应用系统往往采用互为备用的传输路由设计，又提高了系统的冗余度与可靠性。 经济性：综合布线可适应相当长时间的用户业务需求，可以满足儿代网络的提升与发展要求，避免传统布线因为经常改造形成的资金投入与时间的浪费。安全性：综合布线对绞电缆线对的对绞状态及屏蔽布线与光纤的采用，有效提高了布线系统防止信息泄露和抵御外部电磁场干扰源影响的能力，为网络的安全打下基础物理条件。2.综合布线系统市场现状关注点(1)优化方案综合布线的应用技术已经被大家认识并接受，但目前在项目的综合布线方案中，雷同的设计已是相当普遍的现象，因此如何针对各类建筑物的功能需求做出适合的优化方案，尤其是数据中心，要与家居布线系统、楼宇布线系统的设计区分开来，在综合布线系统的配置上，各类型的建筑物应充分体现出个性化的特点。(2)绿色节能对于建筑物，尤其是数据中心，作为企业应用和运营的核心，能耗问题已经越来越受到服务商和用户的关注。企业如何降低建设成本、能耗成本、运行成本成为绿色建筑的研究主题。建筑节能涉及电源系统、空调系统、机柜系统、布线系统、网络系统、运维系统。绿色建筑和绿色数据中心在综合布线领域有更多的节能关注、理念及产品推出，从满足阻燃、低烟、无毒的性能出发来选择相应等级的阻燃缆线可充分体现环保的主题。(3)光纤至用户光纤宽带接入，采用光纤传输介质将通信业务从业务中心延伸至园区、路边、建筑物、用户，直至终端，是初步建成适应经济社会发展需要的下一代国家信息基础设施，是我国宽带网络的技术路线。城市地区利用光纤到户、光纤到楼等技术方式进行接入网建设和改造，公用建筑完成光纤到用户单元通信设施工程的建设。无论在我国的民用建筑电气设计规范中，还是建筑智能化的相关规范中，都明确指出，应将不少于3家电信业务经营者敷设的光缆，引入到每一个建筑物的入口设施部位(进线间)和建筑物的其他相关部位。(4)升级改造在楼宇智能化系统中，万兆网络的应用已经十分普遍；在数据中心的建设中，10G40G100G的网络设备也已经被应用和认可。需要特别引起重视的是，从以前的数据中心来看，因为布线采用架空地板下敷设缆线的方式占据绝大多数，造成50%的空调系统故障，所以无论是布线产品本身的传输质量，还是传输带宽、新数据中心的建设需要，都已不符合布线的实际应用状况。(5)业务与技术的综合 综合范围和要求。智能建筑的综合布线系统不能与其他弱电系统完全综合使用，根据目前我国国情和管理体制，综合范围和具体要求如下：a.以综合通信系统和计算机系统为主；b.允许传送低电压或小电流的信号合用线路；c.根据具体情况采取分段或全程综合。 无法完全综合的原因。综合布线系统是智能建筑的基础设施，具有高度的综合性、兼容性、通用性和灵活性。从理论上讲，它应该是可以综合各个弱电系统的上层管理部分，即涉及的信息网络系统，但会受到以下方面的应用限制。a.综合布线系统的建设投资较高；b.对安装灵活性的要求；c.各个系统采用不同的网络；d.政策法规的要求；已管理与运维的差异。特别指出，由于我国主营部门的要求不同，对于消防通信或安保系统的信息传输系统都有较高的安全和防火要求，不允许与其他系统的传输媒介合用，以保证消防通信和安保等系统的正常运行，如GB50016建筑设计防火规范、GB50116火灾自动报警系统设计规范、GB50166火灾自动报警系统施工验收规范、GB50067汽车库、修车库、停车场设计防火规范及JGJ/T16民用建筑电气设计规范等明确规定，火灾报警和消防专用的传输信号控制线路必须单独设置和自行组网，不得与建筑自动化各个系统的低压信号线路合用，也不允许与通信系统的线路混合组网。同样，安全保卫系统也有类似的要求。所以，在综合布线系统中不应纳入这些系统的通信传输线路，避免相互影响、彼此干扰，产生不应有的（如误报等）障碍或事故，避免工程验收出现通不过的现象。1.2综合布线系统简介我们讲数据中心的综合布线，首先要了解综合布线系统的基础技术要求。一个数据中心的建筑物包括机房、办公和支持功能区。办公和支持功能区应该按照传统楼宇布线系统的要求制订方案。本书对这部分的内容将不作为重点去描述，只是结合最新修订的GB50311综合布线系统工程设计规范提出的要求做重点条款的解析。综合布线系统应是开放式的星形拓扑结构，应能支持电话、数据、图像、多媒体等通信业务的需要。当然，随着建筑智能化弱电系统朝数字化、网络化、宽带化方向的发展，综合布线系统的应用方面会不断得到拓展。国际标准对综合布线系统的应用技术层面，主要体现在办公楼宇、住宅建筑、工业环境、数据中心、系统运维管理几个方面。I .综合布线架构从图中可以看出，对一栋楼宇来说，不管是作为办公使用，还是几个楼层或整栋建筑物作为数据中心的机房，甚至一个园区的多栋建筑物都为数据中心，综合布线系统均为星形网络拓扑结构，基本与网络设备的设置架构相适应，由接入、汇聚、骨干3级组成。工作区、电信间（楼层）、设备间（楼宇的底层或中间层）分别安装信息插座和配线模块。入口设施可以安装在设备间或进线间（楼宇的地下一层）。入口设施安装场地要更多地考虑多家电信业务经营者（至少3家）光缆的引入和配线模块的安装。电信间建筑群干线外部网络设备间入口设施图1-1综合体线配线设备典型设置进线间是建筑物外部通信和信息管线的入口部位，设置情况比较复杂。进线间主要作为多家电信业务经营者和建筑物综合布线系统安装入口设施共同使用的空间，可满足室外电、光缆引入楼内成端与分支及光缆盘长空间的需要。由于光缆至大楼（FTTB）、至用户（FTTH）、至桌面（FTTo）的应用使得光纤的容量日益增多，进线间就显得尤为重要。同时，进线间的环境条件应符合入口设施的安装工艺要求，在建筑物不具备设置单独进线间或引入建筑物内的电、光缆数量容量较小时，也可以在缆线引入建筑物内的部位采用挖地沟或使用较小空间完成缆线的成端与盘长，入口设施（配线设备）可安装在设备间。但多家电信业务经营者的入口设施（配线设备）宜设置单独场地，以便进行功能分区。建筑物内如果包括数据中心时，则需要设置独立使用的进线间。（1）综合布线系统的基本构成图12中，综合布线系统应采用开放式星形拓扑结构。该结构下的每个子系统都是相对独立的单元，对每个单元系统的改动都不影响其他配线子系统，只要改变节点连接就可使网络在星形、总线、环形等各种类型的网络拓扑间进行转换。图l2综合布线系统基本构成图12中，配线子系统缆线的路由中可以设置集合点（CP）,也可以不设置集合点。（2）综合布线子系统的构成综合布线子系统的构成如图13所示。图中，实线部分体现了一个建筑群布线系统3级配线网络的构成。第1级（配线子系统）由信息插座通过水平缆线连接至楼层的配线设备FD；第2级（干线子系统）由楼层的配线设备FD通过主干缆线连接至楼宇设备间的配线设备BD；第3级（建筑群子系统）由各楼宇设备间的配线设备BD通过主干缆线连接至建筑群中某一栋楼宇设备间安装的配线设备CD。当由多个建筑物构成配线系统时，为了使综合布线系统安全与正常工作，需要对布线路由有冗余的设计。虚线表示同一级建筑物配线设备（BD）与建筑物配线设备（BD）之间、楼层配线设备（FD）与楼层配线设备（FD）之间可以设置备份的主干缆线路由。尤其是建筑物的楼层平面面积较大时，会设置多个电信间以安装FD设备。如果在FD与FD之间设置了直达的路由，则会有利于同级线路的调度和路由的备份。图1-3综合布线子系统的构成建筑物楼层配线设备(FD)可以经过主干缆线直接连接至建筑群配线设备(CD),信息插座(TO)也可以经过水平缆线直接连接至建筑物配线设备(BD)。在这样的路由设置中，因为对绞电缆链路受到90m长度的限制，所以缆线跳过一级实现互联，更多地适用于光缆布线系统，为实现光纤到桌面提供可行方案。综合布线系统各子系统之间则通过缆线建立冗余的可靠的直达路由。直达路由可以更快地输送信息流。备份的路由可以使网络实现物理上的安全，保障通信畅通。（3）综合布线系统入口设施对设置了设备间的建筑物，设备间所在楼层配线设备（FD）可以与设备间中的建筑物配线设备/建筑群配线设备（BD/CD）和入口设施安装在同一场地，如图1-4所示。外部网络其他建筑物缆线FDCPTO图1-4综合布线系统引入部分构成（4）综合布线系统典型应用图1-5中，楼层配线设备（FD）与建筑群配线设备（CD）部位安装的网络设备与配线模块之间可以采用互连或交叉连接方式，建筑物配线设备（BD）处的光纤配线设备可只起到对光纤端口进行互连的作用。从图中可以看出，在实际工程应用中，配线子系统因为在楼层中设置，在一般情况下，采用对绞电缆可以满足链路传输距离90m的要求，对于干线子系统，考虑到传输距离、传输带宽及与外部公用网光纤网络的互通需要，采用光纤信道能够满足工程需要。所以对综合布线系统架构，需要从系统架构与应用架构两个方面分别加以理解。设备CDBDFD设备FDCPTOTEII 光纤信道J.对绞电缆信道图1-5综合体线系统应用典型连接与组成综合布线系统工程究竟应该由几个子系统组成呢？目前，从工程设计文件来看，描述是五花八门，各自有自己的理解，没有统一的认识。实际上，各种规范的规定是这样的：按照北美的标准，综合布线系统包括工作区子系统、配线子系统、干线子系统、电信间、设备间及管理六个子系统；欧洲和国际标准将综合布线系统划分为配线子系统、建筑物干线子系统及建筑群子系统；我国的标准从综合布线工程建设的角度出发，规定综合布线系统可以按照七个部分实施，包括三个子系统，即配线（水平）子系统、干线（垂直）子系统、建筑群子系统及工作区、设备间、管理。当然，对于一个建筑群及建筑物的配线系统而言，还需要考虑到外部缆线的引入及入口设施的安装场地（进线间）。各标准对综合布线系统所包括的组成部分有不同的描述，如表1-1所示。表1-1各标准对综合布线子系统的描述现他11801.I11801.211801.5GB5O3IIGBXXXXX系统第一级子系统配线子系统区域配线子系统第二级子系统干线子系统中间配线子系统第一:级子系统建筑群子系统主配线子系统第四级子系统工作区服务器机柜进线间进线间设备间主配线区管理管理管理2.综合布线系统各部分设计要点(1)工作区一个独立的需要设置终端设备(TE)的区域宜划分为一个工作区。工作区应包括配线子系统的信息插座模块(TO)延伸到终端设备处的连接缆线(工作区设备缆线)及适配器。信息插座模块(TO)虽然安装在工作区，但不属于工作区的范畴。适配器是指安装在终端设备之外的各种功能设施，如阻抗变换、通信协议转换、光/电转换、器件种类转换等硬件。如果终端设备本身带有转换功能模块，那就不属于工作区应该考虑的内容。一个工作区的服务面积对于一般的办公楼可按5IOm2估算，或按建筑物不同的应用场合及功能需求调整面积的大小。按照GB50311中的规定，工作区面积大小的确定如表1-2所示。每个工作区至少设置2个信息插座。每一个信息插座均应支持电话机、计算机、数据终端等终端设备的设置和安装。表1-2工作区面积大小的确定建筑物类型及功能工作区面积(m2)网管中心、呼叫中心、信息中心等坐席较为密集的场地35办公区5-10会议、会展10-60商场、生产机房、娱乐场所20-60体育场饰、候机室、公共设施区20-100工业生产区60-200注：对于应用场合，如终端设备的安装位置和数量无法确定时，或使用场地为大客户租用并考虑自设置计算机网络时,工作区的面积可按区域(租用场地)面积确定。对于IDC机房(数据通信托管业务机房或数据中心机房)，可按生产机房每个机架的设置区域考虑工作区面积。此类项目涉及数据通信设备安装工程设计，应单独考虑实施方案。（2）配线子系统配线子系统应由工作区内的信息插座模块、信息插座模块至电信间配线设备（FD）的配线对绞电缆和光缆、电信间的配线设备及设备缆线和跳线等组成。在水平缆线的路由中可以设置一个集合点（CP）。这是一个任选的配线设施，不能够存在跳线连接场，因此不具备管理配线的功能，主要起到区域配线缆线汇集的作用。这一部分是综合布线工程的重点内容。在配线子系统中，应采用4对对绞电缆，在需要时也可采用光缆。水平缆线应在电信间（FD）以交叉或互联的方式连接，对设备间BD、CD和进线间CD处的连接方式同样适用。 电话交换系统中对绞电缆与配线设备间的连接方式如图16所示。在FD（BD、CD）处可以通过电话跳线进行管理。这种连接方式在将信息插座处的终端设备由语音改变为数据业务时，水平侧配线设备、水平对绞电缆、信息插座模块均不需要更换，只是对跳线和干线侧配线模块进行重新配置，符合以太网交换机的连接方式即可，因此具有很大的灵活性。需要说明的是，在电话业务中，FD干线侧的配线模块一般选用连接大对数对绞电缆的IlO型配线模块。当然在有些工程设计中，FD对电话系统不设置水平侧或主干侧的配线模块，而是通过一侧的配线模块直接对水平对绞电缆和主干对绞电缆实现对接，可省去跳线，对FD不进行管理。这样的做法虽然节省了模块投资，但不利于业务终端设备的变化（如使用IP电话取代原有的模拟或数字电话机）。FD（BD、CD）干线侧配映纬水平侧配信息插座线设备跳残线设备图1-6电话交换系统中对绞电缆与配线设备间的连接方式 计算机网络设备（以太网交换机）与配线设备的交叉连接方式如图1-7所示。在FD（BD、CD）处可以通过数据跳线（电或光）进行交叉管理。这种连接方式对水平侧配线设备和干线侧配线设备都进行管理，具有很大的灵活性和兼容性，在工程应用中推荐采用交叉连接方式。 计算机网络设备（以太网交换机）与配线设备互连的连接方式如图18所示，在FD（BD、CD）处不具备交叉管理的功能。这种连接方式使用设备缆线取代跳线，是一种互连方式，对较大容量的配线系统不易管理，但可以节省配线架的数量近50%。FD（BD、CD）设备电缆XFD（BD、CD）数据主干电缆设备电缆干线侧配水平侧配线设备跳式线设备以太网交换机水平缆线设备侧配水平侧配光/电信息插座线设备跳线线设备FD（BD、CD）以太网交换机FD（BD、CD）图18互联方式（经设备缆线连接）图1-7交叉连接方式（经跳线连接）在以上的连接方式中，FD、BD、CD均采用RJ45型配线模块。配线子系统永久链路的水平对绞电缆或光缆长度不应超过90m,信道的长度不大于100m。在能保证链路性能时，水平缆线距离可适当加长，但只适合在工程应用中解决个别信息点水平对绞电缆超长的问题时，也即使用高等级的布线产品去支持低等级的链路或信道的应用，不能作为设计的指导思想。水平配线设备交叉连接的跳线应选用综合布线专用的插接软跳线，在电话应用时也可选用双芯跳线或3类1对对绞电缆。配线子系统在配置时，水平缆线主要为对绞电缆，在器件选用时，应保持信息插座、水平缆线、配线模块、跳线、设备缆线等级的一致性，以保证整个链路或信道的传输特性。（3）干线子系统干线子系统应由设备间至电信间的干线对绞电缆和光缆、安装在设备间的建筑物配线设备（BD）及设备缆线和跳线组成。主干缆线主要为光缆。（4）建筑群子系统建筑群子系统应由连接多个建筑物之间的主干对绞电缆和光缆、建筑群配线设备（CD）及设备缆线和跳线组成。同样，主干缆线主要为光缆。（5）设备间设备间是在每幢建筑物的适当地点进行网络管理和信息交换的场地。综合布线系统设备间主要安装建筑物配线设备、建筑群配线设备、以太网交换机。电话交换机、计算机网络设备及入口设施也可安装在设备间。设备间内的所有总配线设备应用色标区别各类用途的配线区。设备间的位置及大小应根据设备的数量、规模、最佳网络中心等因素综合考虑确定。（6）进线间进线间是建筑物外部通信和信息管线的入口部位，并可作为入口设施的安装场地。（7）管理管理应对工作区、电信间、设备间、进线间、布线路径环境中的配线设备、缆线、信息插座模块等设施按一定的模式进行标识、记录和管理。1.3各类建筑物综合布线系统的特点目前，按照智能建筑设计标准对建筑物类型可分为以下14类。在这14大类的建筑物中同样会建设数据中心以服务建筑物的使用者。其综合布线工程实施方案既有共性，又有个性，但特点及形式又各有不同。因此在制定各类建筑物综合布线系统的实施方案时，既要考虑到楼宇部分与机房部分布线系统的整个构架组成、等级与类别的选择、系统的传输指标确定、器件的安装方式、缆线的敷设方式及安全与防护等方面的一致性，又应兼顾各类建筑物各功能区的业务需求、系统设备配置上的特殊要求、对环境的防护要求等，更要将楼宇办公布线、数据中心机房布线、居住区家居布线系统加以区别对待。1 .办公建筑办公建筑的智能化应适应办公业务信息化应用的需求，应具备高效办公环境的基础保障，应满足对各类现代办公建筑的信息化管理需要。办公建筑又分为商务办公建筑、行政办公建筑和金融办公建筑。办公建筑的综合布线又要从出租型办公建筑和自用型办公建筑来考虑，包括办公内外配线网、生产配线网、涉密配线网、物管配线网及弱电系统配线网。出租型办公建筑的综合布线一般由物业来管理，由开发商自己投资，一般有两种做法：一种是常规的综合布线做法，按5IOn?设置一个工作区，设置相应的信息点，再按这个量来考虑整个系统的配置；另一种是由于出租型办公楼的用户不确定，很多用户都具有临时出租的特点，因此需要针对临时出租的场地，采用区域布线来完成，先敷设电信间至区域（大客户所在的区域）的光缆，每一个区域设置两个光纤插座（接入以太交换机）和两个语音插座（接入电话集线器或用户交换机）。区域内容的配线由用户自行完成。在水平缆线的路由中设置CP点（集合点），第一步布放从电信间到CP点之间的水平缆线，将来可根据用户自身的需要再完成CP至信息点之间的缆线，甚至也可以只做主干部分的缆线，不做水平部分，提前预留出相应的管线，待用户确定后，再自己结合网络建设进行配线。随着国家宽带战略的实施，电信业务经营者和房屋建设方直接将光纤布放至用户区域的信息配线箱，即光纤到用户单元的设计要求已在国家标准中提出。这种做法同样适用于其他各类建筑物。出租型办公楼可使用5e类+6类+光纤混合的综合布线形式。对于自用型办公楼，尤其是国家政府机关的办公楼，因其网络有内网、外网、保密网之分，所以综合布线就不是一套系统了。信息点除了要包括电话、数据的需求以外，还要考虑涉及内网、外网、保密网及备份等需要的信息点，这样就比一般的工程所用的信息点数量要多得多。自用型办公楼综合布线设备的安装场地、管槽、缆线都要做到物理分开。对于有些保密项目，集成商往往只能实施水平配线部分。自用型办公楼工程实施时设计保密部分的配线网络会请具有安全资质或国家授权的机构来做。自用型办公楼一般选用的综合布线等级比较高（如全6类+光纤）。2 .商店建筑商店建筑包括新建、扩建及改建的商场建筑。其智能化系统应符合商店建筑的经营性质、规模等级、管理方式及服务对象的需求，应构建集商业经营和面向宾客服务的综合管理平台，应满足对商店建筑信息化管理的需要。商场实际上就是一个大开间，由于商铺的大小、位置、密度不一定完全确定，所以一般采用CP点的方式，且信息点不要太密，还要考虑在一些流动的公共场所预留出信息点。另外要注意，商场的商铺大小及设置位置不确定，其水平对绞电缆的长度有可能超过90m,所以对于这种工程要考虑水平对绞电缆的超长性，要在商场内每一层设置多个电信间。对于摊位较为明确的场地，可以采用地插的方式，按每20100m2设置信息点。3 .宾馆建筑宾馆比较简单，信息点相对其他工程而言较少，且信息点不是按工作区的面积大小，而是按套房等级，如普通标准间、豪华套房、总统套房等来设定信息点的多少，并且电话和数据有可能是按照各自的配线网络分开的，电话不一定纳入综合布线系统。因宾馆一般都会建设自己的程控交换机，电话可以直接走电话线，而上网用的数据端口需再按综合布线设计，形成两个分开独立的配线系统。4 .文化建筑文化建筑包括新建、扩建及改建的图书馆、档案馆等建筑。其智能化系统应满足文化建筑对文献和文物的存储、展示、查阅、陈列、学术研究及信息传递等功能需求，满足面向社会、公众信息的发布及传播，实现文化信息加工、增值和交流等文化窗口的信息化应用需要。文化建筑的综合布线情况比较复杂，有些地方需要信息点密度很大，有些地方信息点比较疏散，如图书馆阅览室，就会要求设置较多的信息点，方便随时上网查阅资料。档案馆就不需要考虑这些，信息点会相对少些。5 .会展建筑会展中心是大开间结构，综合布线可采用CP点方式，但要注意会展中心的复杂性，如会展中心的新闻中心要求设置多个信息点，而一般的展览大厅则无须太多的信息点，并且从整洁、美观的要求出发，会采用地插式预埋的信息插座。6 .博物馆建筑博物馆综合布线的信息点要考虑安全性问题。博物馆因信息流量大，可选用高性能的、高等级的综合布线系统。在这些建筑中，在缆线与人员比较密集的地方，还要注意防火等级。这些建筑场所可采用有线+无线（设置AP无线网卡）混合的综合布线方式，方便人员流动时的信息交流及上网需要。7 .观演建筑观演建筑包括新建、扩建和改建的中型及以上的剧（影）院、广播电视业务等建筑。其智能化系统应满足媒体'业务信息化应用和观演建筑信息化管理的需要，应具备观演建筑业务设施的基础保障条件。由于观演建筑内音/视频传输信息流的频率与场强的要求较高，且存在的无线电干扰源较多，为了避免传输线路信号之间和电子设备的干扰，多采用屏蔽和光纤的综合布线系统。对于媒体部分，因有很多图像信号需要传输，采用同轴对绞电缆较多，所以最好在管槽敷设时一并考虑，尤其注重在不同信息业务信号之间的间距要求（重点为广播线路）。剧（影）院人员流动性大，故信息点不一定要很多。8 .体育建筑体育建筑指新建、扩建和改建的各类体育场、体育馆、游泳馆等建筑。其智能化系统应满足体育竞赛业务信息化应用和体育建筑信息化管理的需要，应具备体育竞赛和其他多功能使用环境设施的基础保障，应统筹规划、综合利用，充分兼顾体育建筑赛后的多功能使用和运营发展。体育建筑分为很多不同的功能区，包括为体育服务和为公共服务两部分。无论是室内场馆还是室外场馆，除了有比赛的场地外，还有许多观众席与公共建筑物。因此除了要考虑新闻中心、信息中心、药物检查或者商场等设施区域以外，还要考虑体育赛场内各种设备安装场地，如时钟、记分、升旗、大屏幕显示等信息及体育服务场地的信息传递。对于比赛场地，要注意三个方面：第一，室外场地要注意综合布线器件的防潮、防灰、防破坏及防雷电，并采取相应的防范措施；第二，要考虑体育场馆平面面积比较大，应设置多个电信间，且各电信间之间最好采用光缆互通，这样更便于网络信息流量的调度；第三，体育场的管线与插座长期处在室外环境下，容易产生器件的老化，使技术参数和性能指标下降，从安全角度和延长器件寿命上考虑，应采用密闭的金属管槽布放缆线，并且选用符合工业级的接插器件。如果一些体育设施基于网络通信协议，如大屏幕显示、体育场馆监控等，则体育场馆的传输线也可纳入综合布线系统一起做设计。体育场馆也可以采用无线+有线的混合布线方式。9 .医疗建筑医疗建筑指新建、改建和扩建的二级及以上的综合性医院等建筑。其智能化系统应满足医院内高效、规范与信息化管理的需要，应向医患者提供“有效地控制医院感染、节约能源、保护环境，构建以人为本的就医环境”的技术保障。医院最重要的是考虑缆线对传输带宽的需求和医疗设备电磁的干扰问题，为了保证信息的安全性，采用屏蔽+光纤的方式对一些医疗器械比较集中的场合更为适合。另外，由于医院所占用的面积较大，建筑物较多，功能要求复杂，要把它考虑成一个多功能的建筑群体，按照建筑物之间缆线布放要求设计。计算机网络还要考虑到信息远程传输及与公用配线网络的互通情况。10 .教育建筑教育建筑指新建、扩建和改建的普通全日制高等院校、高级中学和高级职业中学、初级中学和小学、托儿所和幼儿园等建筑。其智能化系统应满足各类学校的教学性质、规模、管理方式及服务对象业务等需求，应适应各类学校教师对教学、科研、管理及学生对学习、科研和生活等信息化应用的发展，应为高效的教学、科研、办公和学习环境提供基础保障。教育建筑的综合布线是一个建筑群的整体布线，更多地要考虑到校园网主干光纤的建设。另外，学校的功能比较多，有教学楼、实验基地、公用报告厅、图书馆、科学馆及学生宿舍等，所以信息点布放位置、数量及布线系统的等级要考虑到不同的场景做不同的设置，不能都按建筑面积来考虑。教育建筑的另一个特点就是校园占地面积较大，且校园的配线网跟多媒体教学结合得更多，应引起注意。教育建筑和医疗建筑一样都要考虑远程传输，考虑到与外部的信息互通情况。H.交通建筑交通建筑指新建、扩建和改建的大型空港航站楼、铁路客运站、城市公共轨道交通站、社会停车场等建筑。其智能化系统应满足各类交通建筑运营业务的需求，应为高效交通运营业务环境设施提供基础保障，应满足对各类现代交通建筑管理信息化的需求。交通建筑综合布线的特点是建筑面积较大，涉及异地建筑物联通，体现管路沿缆线递减的形式，是一种延伸型星形网络，主干部分缆线路由很长，宜采用光纤布线系统。客运大厅、货运码头属于大开间部位，也可采用CP点的设计形式，并且用无线做延伸。另外，对于涉及机电设备电磁干扰的问题时，缆线也应考虑其屏蔽性。12 .金融建筑金融建筑考虑到工作人员的坐席比较密集，综合布线系统可能会包括内外配线网、生产配线网、涉密配线网、物管配线网、弱电系统配线网。坐席区可按35n?设置一个工作区，终端设备会有多个，因此应设置较多的信息点，再按这个量来考虑整个系统的配置。金融机构对信息需求与信息安全要求较高，可以采用6类及以上等级的布线系统，屏蔽布线系统也在考虑之内，对于出租型的区域，可使用6类+光纤混合的综合布线形式。13 .住宅建筑住宅建筑指住宅、别墅等建筑。其智能化系统应体现以人为本，做到安全、节能、舒适和便利，应符合构建环保和健康绿色建筑环境的要求，应推行对住宅建筑的规范化管理。住宅建筑的综合布线不同于一般的公共建筑布线，有两个特点：第一，采用家居综合布线箱，家居布线箱只完成配线功能，并没有对信息进行处理（如交换、存储、处理、传输）；第二，把配线管理和信息处理做在一起，实际上应该叫做“家庭信息配线设备”，既有配线功能，又有对电话、网络的信息交换和传递及对家庭的三表抄送、紧急呼救等家庭智能化控制信息的转换和传递等。另外，家居布线要分住户内配线、楼内配线、园区内配线，涉及面广，且各自有不同的范围，需要满足不同的住宅需求。14 .通用工业建筑通用工业建筑指新建、扩建和改建的建筑。其智能化系统应满足通用生产要求的能源供应和作业环境的控制及管理，应提供生产组织、办公管理所需的信息通信基础条件，应符合节能和降低生产成本的要求，应提供建筑物所需的信息化管理。通用工业建筑主要分两种场地，把生产区域和一般办公区域区分开。室外设置的布线器件应针对环境的恶劣程度采用相应工业级别的接插件，应考虑防水、防灰尘、防振动、防腐蚀、防电磁污染等技术要求。通用工业建筑里一些良好的环境，如生产部门的控制室、办公区等，可按一般的建筑类型来设计。1.4数据中心综合布线系统的特点数据中心的基本定义，目前被各方较为认可的说法，就是设置计算机房与支持区域的功能性建筑物区域、某一栋建筑物或建筑群，是对信息流进行传送、存储、计算、交换，并提供各种信息的服务中心与应用环境。其自身又是一个需要安全运行和智能管理的IT基础设施。数据中心机房不同于电信运管商的数据通信机房、企业的计算机机房、智能建筑信息机房等场所。在国际标准对综合布线系统的分类中，数据中心综合布线系统是一个相对独立的布线系统，是数据中心的基础设施，既要满足机房网络设施的正常运行，又要支持诸如办公区、网管中心、呼叫中心、机电设备机房等场所对信息传送的需要。因此对于占有一栋建筑物或一个建筑群的数据中心综合布线系统来说，在整体规划和设计时，应该考虑到楼宇布线和机房布线的独立性和融合性。这两套布线系统之间存在互通的关系。在数据中心综合布线系统的建设中，需要充分考虑以下几个方面的特点。1.满足不同规模（大、中、小）的数据中心与不同机房等级（A、B、O及数据中心网络架构的需要数据中心的网络演进具有十分清晰的方向，为了减少网络延时，提高数据中心网络的响应速度，云计算数据中心网络将更为普遍地采用核心+接入层的两层网络架构替代传统核心+汇聚+接入的三层方式。核心网络采用40G/100G网络端口，接入层网络与服务器采用IOG端口。网络带宽的提升将对综合布线系统提出更高的要求，当服务器端采用IOG端口形式时，对绞电缆类的布线至少需要采用Cat6A级别的缆线，具体应用可参考IEEE802.3an标准的IOGBASE-T传输协议。如果IOG采用光纤布线，则优先采用多模OM3级别及以上的光纤系统来支持服务器端口的应用，参考IEEE802.3ae标准的IOGBASE-SRo对于数据中心主干40G/100G的应用，可以采用IEEE802.3ba中规定的MTPAIPO）12!1并行多通道复用的传输方式40GBASE.SR4和100GBASE-SR10,布线系统将需要采用MTP/MPO预连接系统进行支持，有关对绞电缆布线系统QaSSF和ClaSSFA支持40G/100G的应用目前还没有正式标准的支持。2011年10月，ISO/IEC11801标准化组织工作小组ISO/IECJTC1/SC25WG3启动了一项新的提议，研究在对绞电缆上支持40G数据传输。2 布线系统各子系统设置满足机房布局与功能区的应用及弱电系统的需要一个数据中心实际上包括楼宇综合布线系统和机房综合布线系统两大布线系统。楼宇综合布线系统按照配线子系统、干线子系统和建筑群子系统的构架搭建。机房综合布线系统由设备配线区、水平配线区、中间配线区和主干配线区组成。两个布线系统之间又建立了互通的路由。3 .布线系统选用的等级满足网络传输带宽的需要基于云计算的数据中心，目前普遍采用网络虚拟化的应用技术，数据中心可以采用更多的虚拟机及提高每台服务器的工作负荷承载更大的数据流量。根据InteI有关服务器预测报告和美国InfonetiCS第三方咨询机构关于网络设备端口应用的预测报告，到2015年，超过50%左右的网络设备端口将采用IOG端口，25%左右的端口将采用40G/100G,相比较传统数据中心，服务器的数据流量将成倍提高。如此大量数据流量的传输均要求布线系统提高等级，以支持高带宽的应用。2综合布线的发展动态2.1 综述布线这个行业，虽然只是一个配线系统，但从以前的电话对绞电缆配线系统，到今天的结构化综合布
