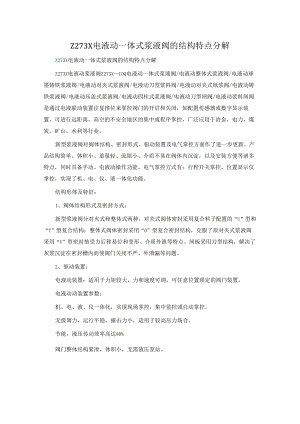

Z273X电液动一体式浆液阀的结构特点分解.docx

Z273X电液动一体式浆液阀的结构特点分解Z273X电液动一体式浆液阀的结构特点分解Z273X电液动浆液阀Z273XIOQ电液动一体式浆液阀/电液动整体式浆液阀/电液动球墨铸铁浆液阀/电液动对夹式浆液阀/电液动刀型浆料阀/电液动对夹式纸浆阀/电液动铸铁浆液阀/电液动压盖式浆液阀/电液动四柱式浆液阀/电液动刀型闸阀/电液动浆料闸阀是通过电液联动装置往复推位来掌控阀门的开启和关闭，如配置传感器或数字显示装置，可进行远距离，高空的不安全地区的集中或程序掌控，广泛应用于冶金，电力，煤炭，矿山，水利等行业。新型浆液阀对阀体结构、密封形式、驱动装置及电气掌控方面作了进一步更新。产品结构简单、体积小、重量轻、流阻小、介质不易在阀体内沉淀，以及安装方便等诸多特点，同时具备手动、电液动操作功能。电气掌控方式有：行程开关掌控、位置显示仪掌控，实现了机、电、仪、液一体化功能。结构形体及特征：1、阀体结构形式及密封方式：新型浆液阀分对夹式和整体式两种，对夹式阀体密封采用复合料子配置的“U”型和“T”型复合结构：整体式阀体密封采用“0”型复合密封结构，克服了原对夹式浆液阀采用“U”型密封垫受力后移易位和变形、介质外泄等特点。闸板采用刀型结构，解决了灰浆沉淀在密封槽内而使阀门关闭不严、外泄漏等问题。2、驱动装置：电液动装置：适用于力矩较大，力和速度可调，可任意位置琐定的阀门装置。电液动动装置参数：机、电、液、仪一体化，实现现场掌控，集中监控或自动掌控。无级调力，运行平稳，撞击力小，适用于较高压力场合。节能，液压传动效率高达80%阀门整体结构紧凑，体积小，无需液压泵站。可掌控任意阀位并可锁定。适用范围：采矿、钢铁工业用于煤浆、滤渣浆等。净装扮置用于废水、泥浆、污物及带有悬浮物的澄清水。造纸工业用于任何浓度纸浆、料水混合物。制糖工业用于洗涤、糖浆、榨汁、果汁等。食品工业用于洗涤和冲洗设备，粮食输送设备及麦芽糖等。电站除灰用于灰渣浆。概述：浆液阀分对夹式和整体式，对夹式浆液阀分压盖式浆液阀和四柱式浆液阀两种，具有体积小，重量轻，本产品属对夹二片式阀体、无压条结构、双向流通性质，流通阻力小、可切断各种浆类、灰渣、污水、水渣混合物、纤维等介质，广泛应用于电力，市政、矿山、冶金、化工、煤炭、水利等行业。特点：可提升的闸板密封面，可刮除密封面上的粘着物，自动清除杂物；不锈钢闸板可防止腐蚀引起的密封泄漏；短结构长度，可节省原材料、安装空间、也有效支持管道强度；阀体上的导向块使闸板正确运动。挤压块保证闸板有效密封；U型闸板可作为切断使用。技术参数：1、阀体材质：铸铁（GG25）、球墨铸铁（QT450）2、公称压力：0.6MPa、1.OMpa>1501.B3、公称通径：DN50600mmNPS2一244、适用温度：一080（具体温度范围视密封副材质和介质性质而定）5、连接法兰：ANSlBI6.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS标准6、密封型式：软密封（X、F）7、泄漏量：软密封（零泄漏）8、驱动方式：电液动驱动性能参数：公称压力MPa试验压力工作温度适用介质壳体MPa密封MPa0.60.90.6680纸浆、煤浆、水、灰渣1.01.51.180连接尺寸：（Inm）公称通径DN.DDlDOHn-MPN6PNlO5048481251001802954M166548481451204Ml68050501601352203308M1610050501801552203808Ml612550502108M1615060602402102804908M2020060602952652805508M20250707069312M20300808040036840079612M20350809046042840089516M2040090500100416M2245090120565532500111020M2250090130620585600121020M22600685700146020M27700140140840800800168024M27800190190950905800191024M3010501005800213028M30100O21621611601115800235028M30120025425413801325800265032M30本文中全部文字、数据、图片仅供参考。
