机械制图与典型零部件测绘 习题答案 第11章拼画千斤顶.docx

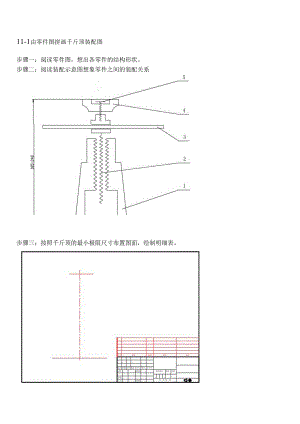

11-1由零件图拼画千斤顶装配图步骤一：阅读零件图，想出各零件的结构形状。步骤二：阅读装配示意图想象零件之间的装配关系步骤三：按照千斤顶的最小极限尺寸布置图面，绘制明细表。步骤四：绘制底座零件步骤五：绘制顶盖零件（控制好极限尺寸）步骤六：绘制螺杆零件步骤七：绘制杠杆零件（由于杠杆较长，采用折断画法）步骤八：绘制螺钉沉孔与螺钉头之间有间隙步骤十：加粗轮廓线，标注尺寸步骤十一：标注零件序号,填写明细表步骤十二：完成图形检查图形，擦除多余图线；书写技术要求，填写标题栏。28。台职晚XXxx三设计QJD-OO共兴第必MHXZ*千斤顶技术要求1.本产品的顶举高度为55mm,顶举重力为100OONo2.螺杆与底座的垂直度公差为0.Im%
