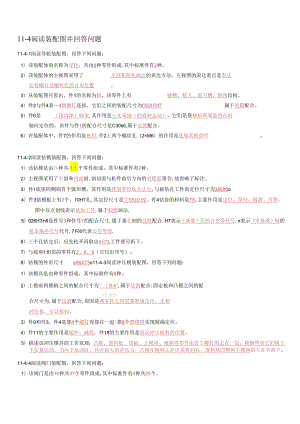

11-4阅读装配图并回答问题11-4-1阅读导轮装配图，回答下列问题：1）该装配体的名称为导轮，共由8种零件组成,其中标准件有2种。2）该装配体的主视图采用了全剖和简化画法的表达方法，左视图的表达重点是表达安装螺钉及螺纹孔的分布位置。3）从装配图可看出，件1的名称为轴，该零件上有键槽、铳方、退刀槽、倒角结构。4）件2与件4靠4颗螺钉连接，它们之间的装配尺寸为C62H7f7属于间隙配合。5）件6是（深沟球）轴承,其作用是一支承轴（的旋转运动）。它们是靠轴肩和端盖的台肩轴向定位的，该件与件1的配合尺寸是C30k6,属于过渡配合。6）在装配体中，件7的作用是密封,件2上两个螺纹孔（2×M6）的作用是连接其他部件。11-4-2阅读钻模装配图，回答下列问题：1）该钻模是由旦种共-1.1.个零件组成，其中标准件有2种。2）主视图采用了全剖和局部剖,剖切面与机件前后方向的对称面重合,故省略了标注。3）件1底座的侧面有个弧形槽，其作用是排屑和给钻头让位,与被钻孔工件的定位尺寸为366h6o4）件3钻模板上有3个。10H7孔,其定位尺寸是55±0.02。件4钻套的材料是T8,主要作用是定位、导向、耐磨、可换。图中双点划线表示被加工件,属于假想画法,5）026H7n6是件号3和件号7的配合尺寸,属于基孔制的过渡配合,H7表示（基准）孔的公差带代号,n表示（非基准）轴的基本偏差代号代号,7和6代表公差等级.6）三个孔钻完后，应先松开再取出5和3,工件便可拆下。7）与底座1相邻的零件有2、8、9（只写出序号）。8）钻模的外形尺寸¢86X73o11-4-3阅读冲压模装配图，回答下列问题：1）该模具是由种零件组成，其中标准件有6种。2）上模座利模柄之间的配合尺寸为°S-h”,属于过渡配合:固定板和凸模之间的配_+0,005合尺寸为,属于过渡配合,原因是两零件之间需要准确定位，无相对位移，可以拆卸。3）件9和件3、件4是靠4个螺钉连接在一起:靠6个圆锥销实现精确定位。4）件11的主要作用是缓冲、减震，件18的主要作用是限定冲压板料的位置。5）描述该冲压模具的工作原理：凸模、卸料板、垫板、上模座、模柄等零件由若干螺钉固定在一起，模柄带动它们做上下往复运动。当向下运动时，具有很大的冲压力，凸模在板料上冲出需要的孔，落料从凹模和下模座的大孔中落下。11-4-4阅读阀门装配图，回答下列问题：1）该阀门是由16种共37个零件组成,其中标准件有4种共25个。2）该装配体的主视图是局部剖视图,并采用了简化画法,主要表达一阀体内部结构、零件之间的装配关系、部分外部形状；左视图主要表达一外部形状和结构，并采用了折断画法:俯视图采用了拆卸画法,主要表达一阀盖内部结构和零件之间的装配关系，及连接法兰的螺钉分布。3）图中的配合尺寸为620H8"7、35H9d9、22H9d9、39J7、620m6,规格尺寸为636,安装尺寸为611寸8X616,外形尺寸为245、145、200。4）件1和件7由6个螺柱连接,规格为M12X45。5）描述阀门的工作原理：当用扳手逆时针旋转齿轮轴时，通过齿轮齿条传动，使齿条向上移动，将阀芯提起，使管路处于开通状态；当扳手顺时针旋转时，阀芯被齿条送下，在阀芯内部弹簧的作用下，将阀体的通孔封住,使管路处于关闭状态。11-4-5阅读减速器装配图，回答下列问题：1）该减速器由种零件组成，其中标准件14种,基本件18种。2）该装配体用了3个视图来表达，采用的主要表达方法为一视图，左视图和俯视图中的轴还采用了折断画法。其中主视图主要表达一减速器的外部形状，俯视图主要表达.内部结构、各零件之间的装配关系及工作原理。3）装配图中的主要装配尺寸为150±0.032、180,配合尺寸为50H7k645js6、32js6,安装尺寸为204、20,外形尺寸为426、362、325、250°4）05OH7k6是件号6和件号1的配合尺寸,属于基孔制的过渡配合,H7表示基准孔的公差带代号，k6表示非基准轴的公差带代号，7和6代表公差等级。5）零件30与零件5是螺纹联接,它的作用是观察油面高度；零件31的作用是排放油污；零件24、25的作用是观察齿轮啮合情况，及通气。6）箱座和箱盖依靠6套螺栓联接,规格为6-M12X120；二者的相对位置靠销29确定。7）简述减速器的拆卸顺序：第一步，拆卜螺钉11,拿掉轴承端盖3、10、14、18,及毡圈4和13；第二部，拆18套螺栓连接（20、21、22,26、27、28）,再拧起盖螺栓26,拆卜.箱盖；第三部，拆出轴承8、16,轴1、17,及齿轮6等。°11-4-6阅读真空阀装配图，回答下列问题：1）真空阀由25种共62个零件组成,其中标准件6种共42个。2）该装配体的主视图是全剖视图,并采用了3处局部剖和简化画法;左视图和俯视图则采用了拆卸画法,表示将一经表达清楚的外露零件拆去，以便表达被遮住的零件含义。3）当转动手轮20时，通过零件23的螺钉连接，使21零件随着一起转动，而22零件不能转动，原因是零件19卡在零件18的槽内，迫使其不能转动。4）该装配图中，主视图主要表达.真空泵的内部结构、各零件之间的装配关系、工作原理，俯视和左视图主要表达一外部形状和结构。5）图中有配合尺寸上处，规格尺寸为15.5140,安装尺寸为70、4-7,外形尺寸为177、85、166o6）014Hllhll是件号旦和件号上的配合尺寸，属于基一孔制的间隙配合,原因是H块须要在阀体中移动。7）阀体和三通管用4个螺栓联接,规格为M6X16°8）真空阀的工作原理：三通管4的右凸缘（法兰盘）及压紧螺母M均与真空系统的管路相连接。转动手轮20,使调整螺母21起转动，由于丝杆22上的圆柱销19卡在法兰盘18的槽内，使其不能旋转，通过螺纹连接将旋转运动转化成为直线运动，则丝杆22沿轴向移动，从而带动压块9和密封圈8,将阀门关闭或开启。真空阀中最重要的问题是防止漏气，密封圈5、7、8、15、17以及皱皮管10均用来防漏。
