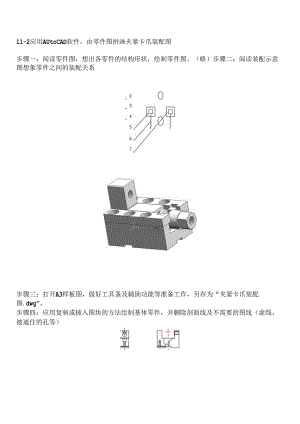

11-2应用AUtoCAD软件，由零件图拼画夹紧卡爪装配图步骤一：阅读零件图，想出各零件的结构形状，绘制零件图。（略）步骤二：阅读装配示意图想象零件之间的装配关系步骤三：打开A3样板图，做好工具条及辅助功能等准备工作，另存为“夹紧卡爪装配图.dwg”。步骤四：应用复制或插入图块的方法绘制基体零件，并删除剖面线及不需要的图线（虚线、被遮住的孔等）步骤五：为了更清楚地表达装配关系，增加一个B-B剖视图33CC步骤六：插入卡爪零件，并修剪被遮住的图线A-A剖视图注：插入图块时注意根据装配关系选择准确的插入点。C-C剖视图步骤七：插入垫铁，并修剪被遮住的图线A-A剖视图注：由于只使用垫铁的一半图形，应先将图形插在旁边，编辑好后再移到图内。步骤八：插入螺杆，并修剪被遮住的图线A-A剖视图绘制剖面线注意螺纹孔处的剖面线!B-B剖视图C-C剖视图步骤九：插入盖板，并绘制连接螺钉俯视图BUB-B剖视图步骤十：标注尺寸标A-A剖视图:标B-B剖视图:B-B标C-C剖视图:步骤十一：标注零件序号，填写明细表1400140021Q2351400614001400ftSMNGB/T71-1985GB70.1-2000备注台职院机电系H邹模就flWl1:1iHi步骤十二：填写标题栏，检查并保存图形8度差板14。Cr7葡盖板I40Cr6螺打M6×i2己CB7l-l9855蓼帙1Q235A4基体140Cr3螺4TM8X166CB/T70.1-20002螺杆140CrI卡乐140Cr序号名林数量材料各注台职院机电系疵J檄区更说文件号年耶,；、如S-Ifc戟比MlJJKZ-OOUl赧关张第麻工胃W图形全部绘制和标注完后应作如下内容的检查：1）打开线宽，仔细查看线型的准确性；2）检查螺纹等细小结构处的绘制，剖面线是否到位；3）修剪或删除多余图形图线（尤其是过长的中心线）；4）图形位置是否正确、合理、美观。完成装配图
