机械制图与典型零部件测绘 习题答案 第7章习题答案.docx

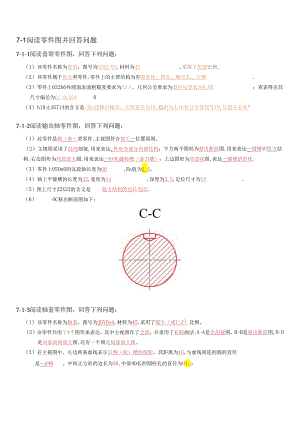

7-1阅读零件图并回答问题7-1-1阅读套筒零件图，回答下列问题：（1）该零件名称为套筒，图号为CCWZ-04,材料为45,采用了原值比例。（2）该零件属于轴套类零件,零件上的主要结构为有圆腔体、锥孔、螺纹孔、方槽.（3）零件上032h6外圆面表面粗糙度要求为32上，几何公差要求为圆柱度要求为0.08；查表得出其尺寸偏差为0/-0.0160（4）h18乂45714的含义是/旋G线梯形螺纹，公称直径为18,螺距为4,中径公差带代号7H,长旋小长咬°7-1-2阅读输出轴零件图，回答下列问题：（1）此零件是轴（套）类零件,主视图符合加工一位置原则。（2）主视图采用了局部剖视,用来表达.外形及部分内部结构；下方两个图形为移出断面图,用来表达一键槽和铁方结构;右边图形为局部放大图,用来表达一砂轮越程槽（退刀槽）；上边图形为局部视图,表达一键槽的形状.（3）零件上05On6的这段轴长度为60,Ra值为1.6。（4）轴上平键槽的长度为32,宽度为14,深度为5.5,定位尺寸为14。（5）图上尺寸22X22的含义是铳方结构的边长为22。（6） OC移出断面图如下：C-C7-1-3阅读轴套零件图，回答下列问题：（1）该零件名称为轴套，图号为JDYDo4,材料为45,采用了缩小（或1:2）比例。（2）该零件共用了4个图形来表达，其中主视图作了全剖，并采用了折断画法;A-A是全剖视图，B-B是移出断面图,D-D是局部剖的放大图,还有一个图是局部放大图。（3）在主视图中，左边两条虚线表示后侧（面）槽的投影，其距离为16,与虚线相连的圆的直径是一¢40。中间正方形的边长为36,中部40长的圆柱孔的直径为H1.o（4）该零件的轴向尺寸基准是一右端面，径向尺寸基准是一轴线。（5）主视图中，67和142±0.1属于定位尺寸,40和49属于定形尺寸。（6）轴套零件上表面Ra值要求最高的是RaO.8,最低的是一Ra6.3°（7） P向视图如下：7-2尺规作图（1）作图提示：1、按照轴类零件的表达方法，应将大头放在左边，并将键槽置于前面：2、由于2:1的比例绘制该轴，长度方向图纸放置不下，故采用折断画法;3、为了表达清楚铳平和键槽，应加两个移出断面图；4、砂轮越程槽采用局部放大图表达。(2)BaJQ)0O,(HIA-B150作图提示：1、2、3、4、按照轴类零件的表达方法，应将大头放在左边，并将键槽置于前面；为了表达清楚键槽的槽宽和槽深，应增加两个移出断面图；由于¢6孔是垂直方向的，无须加移出断面图，只需采用局部剖即可表达清晰;左侧方槽的槽宽、槽深在主视图中已表达清楚，无须再增加图形。
