食堂投标施工组织设计.docx

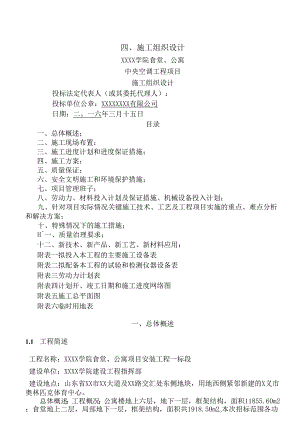

四、施工组织设计XXXX学院食堂、公寓中央空调工程项目施工组织设计投标法定代表人（或其委托代理人）：投标单位公章：XXXXXXXX有限公司日期：二。一六年三月十五日目录一、总体概述；二、施工现场布置；三、施工进度计划和进度保证措施；四、施工方案；五、质量保证；六、安全文明施工和环境保护措施；七、项目管理班子；八、劳动力、材料投入计划及保证措施、机械设备投入计划；九、针对项目实际情况关键施工技术、工艺及工程项目实施的重点、难点分析和解决方案；十、特殊情况下的施工措施；H一、质量治理要求；十二、新技术、新产品、新工艺、新材料应用；附表一拟投入本工程的主要施工设备表附表二拟配备本工程的试验和检测仪器设备表附表三劳动力计划表附表四计划开、竣工日期和施工进度网络图附表五施工总平面图附表六临时用地表一、总体概述1.1 工程简述工程名称：XXXX学院食堂、公寓项目安装工程一标段建设单位：XXXX学院建设工程指挥部建设地点：山东省XX市XX大道及XX路交汇处东侧地块，用地西侧紧邻新建的X义市奥林匹克体育中心。总体概述：工程概况：公寓楼地上六层，地下一层，框架结构，面积11855.60m2；食堂地上二层，局部地下一层，框架结构，面积共1918.50m2o本次招标范围各功能用房的空调系统（不含空调主机、冷却塔等设备供应，但由中标人免费协助安装）、通风系统、排烟系统施工。1.2 工期目标本安装工程按照招标文件要求为计划工期（2016年6月10日-7月10日），30日历天（满足竣工验收要求），我单位结合该工程的工程量大，工期紧特点及本公司的施工能力及经验，将精心组织，严格施工，按期完成本工程施工任务。1.3质量目标达到国家质量验收规范合格标准。1.4安全生产目标施工中坚持“安全第一，预防为主”的方针，严格贯彻执行建筑施工安全检查评分标准（JGJ59-99）,施工中要认真执行“企业负责、行业管理、国家监察、群众监督”的安全生产管理制度，做好各个施工班组的安全交底工作，定期开展安全施工培训，确保杜绝重伤和死亡事故，轻伤事故频率控制在1.5%o以下0二、施工现场布置通过对招标文件、工程技术规范、答疑文件的学习，我们已经充分理解了本工程的重要性。施工现场作为展现我公司形象的窗口，充分考虑了施工活动对社会的影响，对资源的节约和保护；为满足工程建设顺利进行，我们对工程建设的各个阶段的平面布置进行策划和部署。2.1现场设施布置按照招标文件及业主要求围绕以下几个方面进行布置：1）文明施工及环境保护方面：安全警示标志牌、现场围挡、一图八牌、企业标志、场容场貌、材料堆放、现场防火、垃圾清运。2）临时设施方面：现场办公生活设施、施工现场临时用电（配电线路、配电箱开关柜箱、接地保护装置）。3）安全施工方面：临边洞口交叉、高处作业防护（楼板、屋面、阳台等临边防护；通道口防护；预留洞口防护；电梯井口防护、楼梯边防护、垂直方向交叉作业防护、高空作业防护）。2.2满足上述要求的同时，按以下原则进行施工现场布置：1、所有临时设施的设计和设置均从对环境的影响、能源的消耗、资源的保护及各种污染的有效控制等角度出发。现场布置考虑大气污染特别是扬尘污染控制的措施；水体污染控制及再利用的措施；现场低噪音施工措施和减噪措施；光污染控制措施等。2、在平面布置中对施工机械设备、办公、道路、现场出入口、临时堆放场地等的优化合理布置。将长期设施设置在调整最小的位置内。3、在现场交通组织上，充分考虑现场大型机械设备安装和重型车辆的进出场问题，同时考虑现场消防要求，合理设置交通出入口，解决现场高峰期的交通压力。4、施工材料堆放应尽量设在水平运输机械的行程范围内，减少二次搬运。5、现场临时设施和场地铺装的设计以绿色施工为指导方针，重视减少对资源的消耗、减少废弃物的排放、减少对环境的影响。设立环境保护设施制定环境保护方案。6、符合施工现场卫生及安全技术要求和防火规范。7、施工平面布置见施工总平面图。三、施工进度计划和进度保证措施3.1 项目总体策划本工程质量要求高，工期短，工程量大，本施工组织设计将依据以下几个特点进行安排。3. 1.1施工工期本工程施工工期为30日历天（满足竣工验收要求），施工网络计划（横道图）见附表四。31.2施工技术、质量要求高该工程属于大型建筑安装工程，内部设施完善，技术先进，装修水准高，安装施工须达到高质量，必须保证建筑设施使用的可靠性、安全性，保证土建、装饰、安装三者的整体美观及协调。3.1.3做好热泵机组、风机盘管、通风机等成品保护工作。已安装的管道做好封口保护，防止杂物进入。安装后风机用塑料薄膜完全罩住，防止灰土进入风机影响设备的使用效果。3.1.4工程施工配合面广、量大、时间短通风空调风管及相应的水管道多在吊顶天棚内敷设，除及土建之间的配合外，还必须做好装修吊顶单位相互之间的紧密配合。我们不仅要策划好机电分包工程的总体布置、组织、施工，还要配合好其它专业分包工程的组织和施工。我们将根据建筑工程的施工工序、流水、分段、工期、网络等安排，切实排好安装的总体计划。3.2进度保证措施3.2.1工艺流程：施工准备管道制作及安装一风管及部件制作f风管及部件安装一设备安装一风管漏光、漏风检查一管道防腐一单机试运转一系统联合试运转调试。3.2.2总体安排及部署3.2.2.1区段的划分及施工流水顺序本工程建筑面积大，我们要根据土建对本工程的施工区段的划分来对本机电安装工程进行区段划分，密切配合土建单位进行安装工程的施工。3.2.2.2施工资源的分布根据施工区段的划分，配置相应的施工资源。对于各区段的资源配备在相对独立的基础上，还要根据土建施工进度情况及及土建和其他专业分包的交叉施工等情况进行动态管理，合理流动，确保施工资源的充分合理利用，以确保工期和降低工程成本；从管理上配备相应的施工管理和技术力量，同时配备专门人员负责分区间、专业间的协调配合工作。3.2.2.3本工程采用以下计划模式：总控计划I阶段计划Al月计划I-Al周计划日消项计划配套保证计划1、由总控计划编制相应施工计划。根据总控计划制订阶段计划和月计划，由阶段和月计划制订周计划，再由周计划制订日计划，层层落实总控计划。2、由各类计划保证总控计划实现。形成以日计划保证周计划，周计划保证月计划，月计划保证阶段计划，阶段计划保证总控计划的计划保证体系。3、计划实施过程中进行动态消项管理，检查和发现计划中的偏差，并及时进行调整和纠正，避免影响月计划、阶段计划，进而影响总控计划。4、及时及土建、装饰等专业进行计划协调，避免工序、技术、作业面等矛盾而影响计划的实施。5、在施工过程中随时听取业主及顾问公司对工程进度意见和建议，并积极做出调整。3.2.2.4工程进度控制计划本公司如有幸中标，即收到中标通知书后就开始本工程的各项施工准备工作，以便工程开工后能按施工进度计划顺利进行。我们根据本工程图纸和招标文件，并承诺凭借我公司的实力、丰富的大型工程的施工管理经验，以及多次成功合作的经历，完全能确保和提前完成本工程施工工作。如我公司有幸中标，将在两周内向业主、顾问公司及工料测量师呈送一份详细的工程进度计划，主要包括以下内容：派驻管理人员及各工种技术工人状况，进驻工地的时间；现场临设计划；施工图纸的深化设计出图及送审计划；设备及材料送审、订货、进场计划；细化专业工序控制的施工网络进度计划；劳动力配备计划；施工机具设备计划；预制件的加工计划；工厂、工地测试，调试计划及验收计划。在编制本工程项目进度计划时，主要依据下述原则：(1)合同中关于各施工项目总体进度要求；(2)施工工艺标准规定的施工方法和施工工艺流程；(3)合同中规定的开、竣工日期；(4)土建的施工进度计划安排；(5)有关设备的供获周期；(6)各工种之间的施工顺序和搭接关系；(7)本公司对本工程的各项承诺；(8)本公司同类型及大型工程施工管理经验。3.3项目施工各阶段的控制要点3. 3.1施工准备阶段4. 3.1.1施工组织准备我方在接到中标通知书后，一周内建立项目管理组织机构，配备必要的项目管理人员并明确质量职责。项目经理和技术、质量、材料、安全负责人符合资质规定的要求。组织一支有丰富类似工程施工经验的施工队伍进驻现场进行临时设施搭建等各种现场准备工作，配合建筑总承包单位做好预埋件、预留孔等配合、协调工程。做好并按劳动力需用计划分批分期进入现场。劳动力进入现场后，由项目经理组织做好入场教育工作，对安全生产、文明施工、工程的质量、工期要求及企业各项规章制度向作业层交底。5. 3.1.2技术准备1)图纸自审和会审施工图纸是施工的主要依据，图纸及资料收到后，我们将参加设计交底，立即组织进行图纸自审、会审。图纸自审工作由项目工程师主持进行，项目各专业人员参加，并指定专人做好记录，自审要点包括：一施工图纸和资料是否齐全；一图纸本身及相互之间有无错误和矛盾；一图纸及说明书是否一致；一主要设计尺寸、轴线坐标、标高是否准确清楚；一图纸说明及细部构造是否清楚；一采用的标准图有哪些，有无采用作废标准图；一采用的新材料以及特殊材料的技术性能、参数是否表述清楚；一对新结构及特殊结构的技术要求和质量标准是否提出；一主要设备材料的供货期是否能满足连续施工的要求；一材料、设备表是否和相关的图纸一致；一各专业之间有无矛盾，尤其是安装空间上有无冲突，系统配置是否完善。正式会审会议由设计单位、建设单位（监理单位）、施工单位的代表按约定的时间共同进行，会议由建设单位（监理单位）组织并主持。通过会审，使项目部的有关人员了解工程特点、设计意图、工程质量要求以及关键部位的技术要求，减少图纸差错，对项目施工中需要特别注意的事项由设计院对项目技术人员进行设计交底。图纸会审后需作会审记录，将会审中提出的问题及解决办法记录下来，并由各方在图纸审核记录上签字。如设计图纸分期到达，则图纸会审可分次进行。3. 3.1.3施工现场准备施工现场准备由项目经理依据建设单位提供的施工用地进行现场平面总设计，并报经建设单位审批后组织、编制施工准备工作计划，说明工作内容、责任人及完成期限，并督促执行。1）施工场地的准备根据批准的施工平面布置图，及现场的情况，对拟用的施工场地进行整理。2）做好“四通一平”确保施工现场水通、电通、通讯、道路畅通和场地平整；并配备必要的消防设施。3）搭建临时设施根据总平面布置的要求，搭设临时建筑、修建临时道路、设置临时堆料场、布置施工机械停放位置，为创造一个良好的施工环境做好准备。根据总包单位提供的水源、电源，按现场施工用水、用电布置图敷设现场临时用水、用电管路，并单独装表计量。现场的废水、污水符合规定的排污标准，临时用电设施须符合施工现场临时用电安全技术规范的要求。4）组织施工机具进场根据施工机具需要量计划，按平面图要求，项目经理部组织施工机械、设备和工具进场，按规定地点和方式就位，并应进行相应的日常保养和试运行等项工作。3.3.1.4材料准备现场所需设备和材料我方在进场十天前向总包单位提供总量计划，在每道工序前15天提出分批量入场计划，保证能有充足的时间进行材料的采购、贮备，材料提前一周入场，并按总包规定的材料交验程序，做好材料的交验工作。根据施工预算的材料分析和施工进度计划要求，编制材料需用计划，为施工备料、确定仓库和堆场面积以及组织运输提供依据。构（配）件和制品加工准备：部分工程的构件、成品、半成品在场外委托制作，其它构件在场内加工。3.3.2施工生产阶段3.3.2.1配合土建预留预埋阶段特点：配合时间长，施工作业面多，持续时间较长，工种要求齐全；关键点：预留预埋的质量及进度；密切配合土建进度计划安排好自己的作业时间。对策是组织一支多工种、作业认真负责的混合预埋施工队，配合土建施工进度，做好预留工作。设专人负责随时及土建单位取得联系。3.3.2.2安装施工阶段特点：安装作业面多，同施工类施工作业面多，持续作业时间长，受外界环境影响小；关键点：保证各种资源的及时调配，协调好各专业的施工进度；对策：准备工作充分、周全，施工过程中，加大生产调度力度，保证计划实施不打折扣。3.4雨季及农忙季节施工保证措施3.4.1雨季施工保证措施3.4.1.K雨季来临时，为确保工程质量，使施工顺利进行，应做到防患于未然，避免产生不必要的损失。1 .电机设备a.对现场的机电设备应搭防水棚，避免遇水漏电及损坏机器。b.动力、照明线路应经常检查有无破损，切勿搭设在脚手架等铁器上，防止发生漏电事故。C.现场道路应畅通，并做好排水工作，必要时临时道路铺设炉渣防滑。d.临时设施应做好屋面、墙面的防水工作，同时也要做好防止暴风雨的工作，并做好排水。水泥仓库除做好防雨、防潮外，宜将水泥架空堆放。3.4.1.2.雨施部署结合本工程实际情况，项目部管理人员必须高度重视今年雨施各项工作，加强监督管理，在保证生产进度的同时，切实重点抓好雨季安全文明施工。3. 4.1.3、雨施措施1、施工现场：(1)临时设施雨季前要对工作生活区宿舍、仓库、食堂、办公室、现场材料库等进行一次普查，发现问题及时加固，补漏或拆除。(2)材料准备进场材料均要求制定防雨措施，材料组要抓紧维修、补足水泵、并准备好足够的胶皮管、防水材料、苫布等。雨施材料、设备计划提前上报公司，材料库必须采取防水措施。(3)机械设备现场机械操作棚在雨施前改须搭设好，防止漏雨；机械设备及电间箱，要采取防雨、防潮、防淹等垫高不于200mm,分级保护按规定装置漏电保护器，并经常检查，确保灵敏有效，雨施前应对所有机电设备进行遥测，遥测记录存档备查。(4)电气设备安全防护专业负责人及工长在雨施前组织有关人员对现场所有电气设备线路进行一次全面检查，如发现线皮破损、安装不良、有漏电、跑电等现象，要及时修理或更换不得迁就使用，所安装的电气设备、线路均应符合正式工程的要求。做好各种水泵检查维修工作，电源线路绝缘要良好，电线接头要处理好必须符合用电管理规定要求。水泵在水域内正常工作时，周围30米以内不得有人进入水域。(5)水电工程a外露管口，不继续施工时应用木塞堵严，防止泥砂、水流入。b.黑铁青和各种铁件应及时刷好防锈漆，待安装的水、电、通风设备及零部件等，应采取相应的防雨淋和防水淹措施。为保证雨季正常施工，特做好以下几点：做好天气预报工作，尽量避免在雨天浇筑碎。正施工时备有足够的防雨布，以防突降雨时覆盖用。配置N台潜水泵以备雨季抽水。(4)进入现场设备材料避免堆放在低洼处，露天存放的要垫高加帆布盖好。3.4.2农忙季节施工措施防止在农忙季节和节假日时期保证工程连续施工不受影响。在农忙季节到来之前，首先要做好宣传工作，要充分树立“工作第一，工程第一”的思想和集体主义观念，有“舍小家，保大家”的高尚情操。采取激励和补贴的办法，对农忙和节假日不能回去的职工给予经济上的补贴和奖励，使他们能够安心的停留在岗位上工作。对确实需要回去的人要进行统计核实，采取“填补”的方法从本地在聘用同类人员替补，坚持“来一个，才能走一个”的原则，使工程坚决不受农忙季节人员不足而影响工程。3.4.3夜间施工措施合理安排施工任务，尽量不在夜间施工。做好照明工作和监督工作，保证施工质量和安全。夜间施工尽量不施工可以制造噪音的工作，达到不扰民。3.5调试试车、交工验收阶段3.5.1调试试车阶段特点：安装各专业调试工作量大，试车时需有各专业的协调配合，质量安全要求高，只许成功，不许失败；关键点：工作的计划性，决策的统一性；对策：成立调试试车领导小组，制定试车方案，分专业测试并，由业主、监理监控试车质量，和业主、监理方共同制定详细的联合试车方案，组织精干的调试作业队，明确所有参战人员的职责和工作程序，确保工程一次性调试成功。3.5.2交工验收阶段特点：检测工作量大，质量要求高。关键点：工作的计划性，决策的统一性。对策：成立交工验收领导小组，和业主及监理方共同制定详细的交工验收计划（包括交竣工资料整理、装订、交付计划），组织精干的配合人员，明确所有参加人员的职责和工作程序，确保工程一次性验收通过。3.5.3交工资料、审核、汇总阶段特点：编制要求高，体量大，需各专业密切合作。关键点：按优良工程的要求积累收集、审核、整理、汇编。对策：确保交工资料及工程同步外，把好资料审核、验收关，最后汇总交付总包单位。四、施工方案4.1空调系统主要设备安装本工程的通风空调设备，主要为热泵机组、通风机、风机盘管等。4.1.1 施工原则及程序设备安装原则为：按层划分施工区段，施工时按先大型后小型，先里后外，先特殊后一般的施工顺序施工，并优先考虑位置特殊、安装工作量大的设备。根据本工程设备布局量多、面广的特点，为了保证工程质量及缩短工期要求，施工时根据土建施工进度逐层进行施工，安排两个施工班组分别进行重要设备和一般设备的安装施工。庭础验收4.1.2怖将施工方法设备二次运输设备吊装或就位设备找平找正施工准备单机试动转设备配管设备固定1）准备好有关施工规范及安装技术资料，组织施工人员熟悉图纸，编制好施工方案，并进行技术、安全交底。2）设备基础要待设备到货且校核其尺寸无误后，及时同土建单位联系配合进行设备基础的施工，按设备要求预留地脚螺栓孔（二次灌浆）。3）布置好贮存库房，放置零、部件、配件及工具等；备齐施工机具、计量检测器具等。计量检测器具必须完备，经检验合格并在有效期内使用。根据设备安装和施工需要，准备好设备运输及吊装机具。4）清理场地，保证运输和消防道路畅通，现场整洁，准备好施工用水、用电，并配备必要的消防器材，采取足够的照明措施。2设备运输及装卸1）设备运抵现场后，大型设备可直接运至厂房或设备基础附近，以减少周转环节，提高工效，降低在搬运过程中受损的可能性；小型设备可运至临时库房内，待安装时再运至基础附近进行安装。2）设备进场装卸、运输及吊装时，要注意包装箱上的标记，不得翻转倒置、倾斜、不得野蛮装卸；要按包装箱上的标志绑扎牢固，捆绑设备时承力点要高于重心，不得将钢丝绳、索具直接绑在设备的非承力外壳或加工面上，并有必要的保护措施，钢丝绳及设备接触处要用软木条或用胶皮垫保护，避免划伤设备；捆绑位置要根据设备及内部结构选定支垫位置，一般选在底座、加强圈或有内支撑的位置，并尽量扩大支垫面积，消除应力集中，以防局部变形；并严禁碰撞及敲击设备，以保证设备运输装卸安全。3）因吊装及运输需要需拆卸设备的部件时，按设备部件装配的相反顺序来拆卸，并及时在其非工作面上作上标记，避免以后装配时发生错误。4）由于受到层高及高度的限制，吊送相应各层设备无法吊送到位时，要搭设专用平台，先将设备吊送至平台上，再用拖排运至室内，见下图。吊送和拖运时要注意设备安装后的方向和方位，避免不必要的掉头和翻身，以便于吊装和组装作业。3设备开箱检查为保证设备安装质量，加快工程进度，对设备应进行严格的验收，以便能事先发现问题，予以处理。设备运至基础附近后，按设备技术资料文件及装箱清单拆箱验收，并认真填写“设备开箱检查记录”。对暂时不能安装的设备和零、部件要放入临时库房，并封闭设备外接管口，以防掉入杂物等，有些零、部件的表面要涂防锈剂和采取防潮措施。随机的电气仪表元件要放置在防潮防尘的库房内，安排专人妥善保管。无法放入库房的设备要加以保护、包装或覆盖，以免因建筑施工、恶劣天气或其他原因而造成损坏。设备检验项目如下：1）设备随机文件，如装箱清单、出厂合格证明书、安装说明书、安装图等。2）核实设备及附件的名称、规格、数量。并核实设备的方位、规格、各接口位置是否及图纸相符。3）进行外观质量检查，不得有破损、变形、锈蚀等缺陷。4）随机的专用工具是否齐全，设备开箱检验后，做好开箱检验记录，检验中发现的问题，由业主、厂家、施工单位协商解决。4风机安装在空间允许的条件下，风机的吊挂应尽可能的高，这样一方面有利于系统的排气，另一方面能使冷凝水有足够的坡度，保证凝结水不发生溢流的事故。冷凝水管的坡度越大越好。1）风机安装向冷凝出口方向倾斜坡度千分之五，以防冷凝水外溢。2）风机的冷凝水管在安装时应留有橡胶软管接头注意不得压扁、折弯，保证冷凝水排出通畅；接管要平直，不能渗漏。3）对风机设置单独支吊架进行固定，并便于拆卸和维修。4）风机及风管、回风箱及风口的连接处必须严密。5）风机的风管接管较长时，设置固定支架，以防止风机晃动，拉裂盘管接管引起漏水。6）风机安装后要对集水盘进行清理，清理完后用塑料薄膜封闭，防止杂物（如风机的保温棉）掉入集水盘发生堵塞。7）风机下方避免安装电线管、水管等管线，以免妨碍风机的维护及检修。4.2风管系统安装操作要点4. 2.1施工准备风管安装前必须对材料进行送检，取得合格检验报告后方可安装，安装前还应对其外观进行质量检查，按规格核对风管尺寸，清除其内、外表面粉尘及管内杂物。5. 2.2支吊架制作1确定标高：按照设计图纸并参照土建给出的基准线找出风管底标高，结合管线综合布线图作合理布置，最终确定风管系统标高及走向。2设置支吊点：标高确定后，按风管所在空间位置及周围环境，确定风管支吊、托架型式及支吊点设置位置。设置在钢筋混凝土上的支吊点型式主要采用有膨胀螺栓法固定（单胀管式胀锚螺栓），风管边长（125Omm采用不小于MlO膨胀螺栓；风管边长1250mm采用不小于M12膨胀螺栓，同时膨胀螺栓质量应符合国家标准要求。3支吊架制作：支吊架焊接应外观整洁，焊缝要求饱满，支架牢靠。吊杆圆钢应根据风管安装标高适当截取，套丝不宜过长。风管吊架制作完毕后，应进行除锈刷漆。风管吊架横担、吊杆应平直，螺纹完整、光洁，安装后各副支架的受力应均匀。4.2.3支吊架安装:1水平安装风管支、吊架最大间距如表5.3.3所示。边长大于2000mm的超宽、超高等特殊风管的支、吊架，其规格及间距应进行载荷计算。垂直风管的支架,吊的主、于1个。其间距应小于或等于3m,每根垂直风管应不少于2个支架。当水平悬干风管长度超过20m时，应设置防止摆动的固定点，每个系统不应少风管直径（或长边）（mm）4004508001000150016002000吊架间距350001500表2.2.2水平安装风管支、吊架最大间距（mm）当风管较长要安装成排支架时，先把两端安装好，然后以两端支架为基准，用拉线法找出中间各支架的标高进行安装。风管支、吊架的着力点尽量设置在建筑结构牢靠的部位；建筑结构不牢靠时，应采取加固措施。3消声弯管或边长及直径大于1250mm的弯管、三通等应单独设置支吊架。边长或直径大于2000mm的超宽、超高等风管的支架，其规格及间距应进行荷载计算。4.2.4风管排列法兰连接：1风管法兰连接螺栓应为热镀锌材料，不得采用冷镀锌材料。风管直径或长边WloOOmm,螺栓规格为M8；大于100omnb则为M10。法兰螺栓的两侧应加热镀锌垫圈并均匀拧紧，螺母应在同一侧。法兰端面应平整、高度整齐。安装中途停顿时，应将风管端口封闭。2为保证法兰接口的严密性，法兰之间应有垫料。防排烟风管法兰垫料应选用不燃材料。法兰连接时，把两个法兰先对正，穿上几条镀锌螺栓并戴上螺母，暂时不要上紧。然后用尖状物塞进穿不上螺栓的螺孔中，把两个螺孔撬正，直到所有螺栓都穿上后，再把螺栓拧紧。为了避免螺栓滑扣，紧固螺栓时应按十字交叉逐步均匀地拧紧。连接好的风管，应以两端法兰为准，拉线检查风管连接是否平直。4.2.5风管安装：1风管接长吊装：根据施工现场的情况，可以把风管一节一节地放在支架上逐节连接，也可以在地面连成一定长度，然后采用整体吊装法就位。边长或直径大于1250mm的风管吊装时不得超过2节，边长或直径小于1250mm的风管组合吊装时不得超过3节。风管放在支吊架上后，将所在托盘和吊杆连接好，确认风管已稳定牢固，才可以解开绳扣。2风管分节安装：对于不便悬挂滑轮或因受场地限制，不能进行吊装时，可将风管分节用绳索拉到脚手架上，然后抬到支架上对正法兰逐步安装。3风管系统的主风管安装完毕后，尚未连接风口和支管前，应以主干管为主进行风管系统的严密性检验4.2.6部件安装：1风管各类部件及操作机构应能保证其正常的使用功能，安装在便于操作的部位。同时，部件法兰螺栓孔规格和间距也应和风管保持一致。2部件和风管的内径尺寸存在一定的偏差，防火阀、调节阀等部件的活动配件的活动范围不能超过其法兰边沿，以免及风管相碰。3各部件安装应设独立支吊架，其重量不能由风管承担，及风管连接前应做动作试验。4风口直接安装在风管上时，小于300mm×300mm的风口孔可以直接在风管上取孔；大于300mm×300mm的风口孔洞要及风管同时制作成型，形成一个整体，不得在风管上直接取孔；同时要求风口孔洞四周设置大于50mm宽的加固边沿，其厚度根据风口孔洞的规格参照同规格的风管法兰选取。5风口及主风管间通过短管连接时，不允许在风管上直接取孔。应在制作主管时预留带法兰的插接三通口，风口短管的一端及该三通口连接，另一端及风口连接。6固定风口用的自攻螺丝应为镀锌制品，且风口安装前，应将风口擦拭干净，其风口边框用胶带粘贴，并注意成品保护。4. 2.7严密性检测风管的严密性采用漏光检测方法，主要是检查法兰连接处，风管本体是不允许有漏光点。中压系统风管在漏光检测合格后，对系统抽检20%进行漏风量检测。试验方法应严格按照国家规范GB50243-2002进行。5. 2.8复核检验：风管系统安装完毕后应对其复核，并经监理或建设单位有关人员核验合格后，方可进入下道工序。五、工程质量保证措施5.1管理保证投标人视质量为企业的生命，按照IS09001：2000质量认证标准建立了质保大纲，并且进行质量跟踪及管理评审。具本管理及控制如下：1.1. 1文件管理对文件管理制定文件编号，复核及批复，文件颁布和分发，文件变更管理等一套管理程序，以保证所有文件、图纸、资料、技术规范能准确无误地建档、保管和分发给有关部门和人员。1.2. 2采购管理建立有关综合程序，供应的物资（或产品）质量必须符合规范标准及合同要求，确保工程提供合格的物资（或产品）；按照合同要求，对主要物资、业主有特殊要求的物资，在满足总包合同的基础上，采取分承包方式，保证对分承包方进行有效的质量选择和控制。1.3. 3材料管理材料贮存和运输过程，由书面指令及分包商的说明书、施工组织设计中平面布置图和进度计划来组织和控制。1.4. 4检查和试验管理A、检查：由两个方面来控制，一方面内部和独立控制都要记录在施工跟踪档案中。另一方面由质保组织机构随机或计划独立控制。B、测量和检验设备的标定和管理：所有仪表、工具、量具和试验设备都应根据综合程序通过标定和验证。1.5. 5.对不符合项目管理施工过程中，凡发现不符合施工程序、技术规范、标准和图纸要求的，均称为不符合项。不符合项的处置应遵循不合格控制程序。1.6. 6纠正措施：当工程的缺陷、偏差及对质量不利的条件出现时，为了防止重复发生，建立综合程序“纠正措施”描述质保质控活动。1.7. 7记录：质保记录的编号，承包商和分包商对每一个安装工程都有质保记录，包括上行文件和质量跟踪文件。1.8. 8监察：分内部和外部监察，质保部门将根据需要指导监察，以证实质保大纲的执行、运用和有效性。上述的各项管理工作组成了质保质控管理体系，一切生产活动都处于有目标、有标准、有程序的状态，从而保证了工程质量。5. 2过程控制5. 2.1工作程序：施工程序和施工技术方案编制要求由主任工程师会同技术部门执行编制，并报业主审核批准后执行。它是现场施工的指导文件。6. 2.2施工记录档案程序(1)施工记录档案是遵循制裁保大纲要求建立的，要根据规范程序和技术方案要求，对施工的每道工序，每个环节进行监督控制的原始文字记载，是极为重要的质保文件。它包括每个具体结构施工过程中的所有检查和试验。(2)施工记录档案：包括内部控制单、测量放线单、实验报告单、施工阶段图、预埋件检查单、有关技术修订、现场变更、说明要求等技术文件表，测量检查单，不符合项报告。(3)质量检查程序：质控部门除了对施工队伍和内部制裁控进行监查外，还要对施工质量进行日常的例行检查和抽查。5.3质量体系的保证5.2.1材料控制现场材料员对所有进场材料必须进行检查和验证：进厂材料必须要有出厂合格证书，严禁不合材料，以次充好进场，一经发现，坚决退场，并追究当事人责任。5.2.2严格过程控制认真组织技术人员及施工人员按图纸、工艺标准、施工方案、操作规程及质量计划的要求认真组织施工，尽量避免返工。技术负责人贯穿施工全过程，对各分项要素进行监控。5.3.3样板引路：在各分项工程中，严格做到样板引路，不合格的产品坚决返工，不合格的人、材、物坚决撤换。5. 3.4试验设备、测量设备的质量，保证常用常好，以免对工程实体造成导向上的错误及缺陷。坚持执行“谁施工谁负责质量，谁操作谁保证质量”的原则，逐级落实。操作者挂牌上岗，并专人跟踪记录，使质量工作落实到每个人，严格把好每个工序的质量关，使所有分项工程不留质量隐患。5.4 质量保证体系网络图项目经理技术负责人项目副经理山墓制流屉图X5.5 嬴逅同级项目北?原因、M预M措施返二，弛报两级公司员员质量怛病的普屈亍率原因是工程施工前对质量通病的发生没有预见、没有采取有效的防治措施、施工中没有严格按工艺要刀施工、质量控制的关键点没有得到¾辄序眼懈查力度不够等致使施工中简化工序,关徒环节处理不认真，遗I留榷量通替理据!质寡屈蕨生!的特征，层工!程采取止鼠施对质量通病进后确魅腌赢特点，对各主要分项工程可能出现的质量通病进行预防，内醐翩楠隼。严格按工P标堞糊编组控T施工质量关键点。详细进行艮术芟底;访各4项工程的施工方金：质量M病产生原因及预防措施，确保防而昔.病到翻球队真执地IS09001：2000质量体系标准5.6目完工程及成品保护措施'-监理认定合格轻微不合格是一般不合格签发中间认可证书1、风管及风口1）风管材料和成品运输和搬运时，不得碰撞和丢摔，要注意成品风管的边角保护。2）风管成品、半成品应避免雨雪天进场，以防淋湿和污染板面；风管应堆放在宽敞、平整、干燥的室内场地上，地面用木头架空隔潮，做到叠放整齐，防止碰撞和倾倒造成表面损伤。3）安装过程中暂停施工的风管系统，应将风管敞口用木夹板或硬纸板临时封闭，防止建筑垃圾和杂物进入风管；风管安装完成后或在隐蔽之前，应及时清洁风管的内外表面，清除杂物和污染物。4）在靠近风管进行电焊、气割等作业时，应采用石棉板或铁皮类阻燃材料对风管进行隔离保护，以防火星、焊渣等飞溅物损伤风管表面。5）明装风管的安装应在室内顶棚、墙面粉刷、喷涂完成后施工。如工序发生改变，应在粉刷、喷涂或其它湿作业前，对已安装的风管采用塑料布包裹和保护。己安装风管的上方有孔洞时，应注意对洞口及时封堵和封闭，以防重物坠落和污水滴落在风管表面，造成风管损伤和二次污染。6）风口应带纸箱包装进场，搬运时轻拿轻放，叠放平整，严防碰撞、挤压和变形。7）风口和面板安装时，操作人员应佩戴干净的手套，防止污染已完成的墙面、顶棚；安装完成后做好贴膜保护，防止表面划伤和污染。8）防火阀执行机构应加装保护罩，防止执行机构受损或丢失。9）多叶调节阀要注意调整连杆的保护，保持螺母在拧紧状态。2、保温绝热结构1）保温绝热材料和成品应避免雨雪天进场，以防淋湿和受潮；地面堆放时采用木板架空隔潮，做到叠放平整，防止挤压变形和损伤。2）施工时应遵循先上后下、先里后外的施工原则，施工中不得踩踏、挤压或将物品放在施工完的保温结构上，确保保温层不被破坏。3）明装管道的保温结构外面须用镀锌铁皮、彩钢板或薄铝板做保护层。如土建粉刷、喷涂施工在后，对已完成的保温结构保护层应采用塑料布包裹和保护。4）对人员经常跨越或容易踩踏的保温管道，必须在通道位置设置马鞍栈桥供人员通过，防止踩踏和损坏保温结构。5）镀锌铁丝、玻璃丝布、保温钉及保温胶等材料应放在库房内保管。7）保温用料应合理使用，尽量节约用材，收工时未用尽的材料应及时带回保管或堆放在不影响施工的地方，防止丢失和损坏。3、通风机1）整体安装的通风机、搬运和吊装时。及机壳边接触的绳索，在棱角处应垫好柔软的材料，防止磨损机壳及绳索被切断。2）解体安装的通风机，绳索捆绑不能损坏主轴、轴衬的表面和机壳、叶轮等部件。3)风机搬动时，不应将叶轮和齿轮轴直接放在地上滚动或移动。4)通风机的进排气管、阀件、调节装置应设有单独的支撑；各种管路及通风机连接时，法兰面应对中贴平，不应硬拉使设备受力。风机安装后，不应承受其它机件的重量。六、安全文明施工及环保措施建筑施工安全技术是施工技术的重要组成部分，做好安全工作是工地日常施工中的头等大事，做到组织落实，措施得力，形成一个自上而下的群众性、自觉性的安全网络，坚决贯彻以“安全第一、预防为主”的安全方针，确保本工程实现安全生产文明施工。6.1 安全管理组织体系安全生产必须建立健全的安全管理组织体6.2安全管理制度安全生产需要有安全管理制度、安全技术措施和安全设施。6.21、安全生产责任制(1)项目部制定安全生产责任制和安全生产规章制度，责任明确，层层落实，齐抓共管，实现全员管理。(2)项目经理对整个工程施工安全总负责。(3)建立各级的安全生产责任制，职责分明，责任到人。(4)施工员负责施工范围内的安全生产，贯彻落实各项安全技术措施。(5)安全员负责安全管理和监督、检查。(6)操作班组全员建立安全职责。6.2.2、安全教育制度安全教育分为安全教育及安全技术交底二部分：(1)进入工地的全体职工及时进行入场三级安全教育。(2)定期进行安全教育和新工人上岗教育。(3)组织各工种对工程的实际情况进行安全操作规程学习。(4)下达生产任务时，下达安全生产指标和进行安全技术交底。(5)每天上班由班组长对全班工人进行上岗安全交底。6.2.3、实行安全设施验收制度加强安全检查，提高职工的安全意识，强制落实各项制度和安全措施，及时解决和处理安全事故和隐患。(1)建立定期的安全检查制度，由项目经理组织有关业务人员，对工地从安全意识、安全制度、安全措施各个方面检查，进行小结评定。(2)由工地管理人员主要是施工员，专职安全员及班组长进行周或日的安全检查，并有记录及提出整改措施。(3)由工地专职安全员进行日常性安全员检查，并做好各项安全资料及时归档。(4)各作业班组结合上岗交底，每天开展安全上岗检查，保证操作用机具及作业环境的安全。6.3安全技术措施1.1 .1、使用安全色和安全标志建筑施工中必须充分及正确使用安全色及安全标志。(1)把安全及安全标志视作安全设施的一个组成部分，在各项施工中加以
