机械制图与典型零部件测绘 习题答案 第8章习题答案.docx

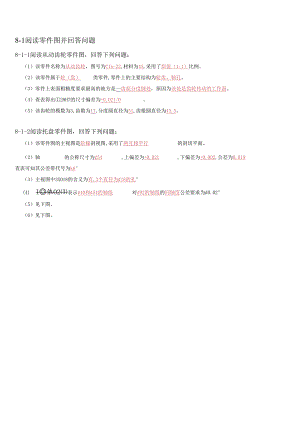

8-1阅读零件图并回答问题8-1-1阅读从动齿轮零件图，回答下列问题：（1）该零件名称为从动齿轮，图号为CIb-22,材料为45,采用了原值（1:1）比例。（2）该零件属于轮（盘）类零件,零件上的主要结构为轮齿、轴孔。（3）零件上表面粗糙度要求最高的地方是一齿面分度圆处，原因为该处是齿轮传动的工作面。（4）查表得出28H7的尺寸偏差为+0.021/0。（5）该齿轮的模数为3,齿数为17,分度圆直径为51,齿根圆直径为43.5。8-1-2阅读托盘零件图，回答下列问题：（1）该零件图的主视图是阶梯剖视图,采用了两互相平行的剖切平面。（2）轴的公称尺寸为¢54,上偏差为+0.021,下偏差为+0.002,公差为0.019查表可知其公差带代号为k6°（3）主视图中3X018的含义为有.3个直径为¢18的孔°(4) I依O2表示¢40和¢54的轴线对¢92的轴线的同轴度公差要求为¢0.02°（5）见下图。（6）见下图。A-Ay060108度方向延用高度方向V/X3X018K型万同班准技术要求1.铸件不得有砂眼及裂纹.2 .未注铸造圆角R2R4,3 .未注倒角C2.HT150取位名称托盘处及分区更诙文件号3Z大化阶段标记比附III1:2JDYD05小核批准共豪笫张8-1-3阅读端盖零件图，回答下列问题：(1)端盖的材料是HT200,图样比例是1：1,属于原值比例,该零件属于轮盘类零件。(2)主视图采用了B-B全(复合)剖视图,其主要表达意图是表达零件的内部结构；左视图是局部视图，主要表达一外形及各孔的分布状况。(3)该零件的轴向主要基准为¢89右轴肩面，径向主要基准为轴线.(4)右端面上圆孔的定位尺寸为(5) Rcl/4是一55°螺纹密封的圆锥内管螺纹,其大径为13.157,小径为11.445,螺距为1.337。(6) 表示3个螺纹孔,大径为6,螺孔深为13°(7) 016H7是基准孔,公差等级为7级,其极限偏差为+0.018/00(8)零件左部凸台为圆(柱)形，定形尺寸为X11(35-19-柱；右部凸台为正方形,定形尺寸为53g6X5。(9)右视图如下：8-2尺规作图(1)作图提示：1、选择轴线水平的非圆方向为主视方向；2、由于零件外部形状简单而内部较复杂，主视优先选用全剖；3、为了剖到四个耳朵中的小孔，主视确定采用旋转剖；4、在主视图的基础上，增加一个左视图，表达出零件外形及耳朵的分布,即将零件完全表达清楚了。技术要求1.不允许有铸造缺陷。2.未注铸造圆角R2。3.锐边倒钝。HT200g¾fctFtWII眄瓯二U台职院铝ZTSY05作图提示：1、选择圆筒结构轴线水平的非圆方向为主视方向，主视图全剖；2、由于孔内油槽较小，采用一个局部剖的放大图A-A表达该结构；3、针对边缘的安装孔和锥销孔没剖到的情况，增加一个局部剖B-B；4、在主视图的基础上，增加一个右视图，表达出冬件外形及各孔的分布,即可将零件完全表达清楚了。
