馈电开关和磁力启动器对比.docx

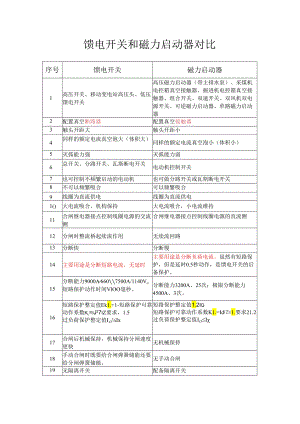

馈电开关和磁力启动器对比序号馈电开关磁力启动器1高压开关、移动变电站高压头、低压馈电开关高压磁力启动器（带主排水泵）、采煤机电控箱真空接触器、掘进机电控箱真空接触器、组合开关、双速开关、双风机双电源开关、可逆磁力启动器、单路磁力启动器2配置真空断路器配置真空接触器3触头开距大触头开距小4同样的额定电流真空泡大（体积大）同样的额定电流真空泡小（体积小）5灭弧能力强灭弧能力弱6总开关、分路开关、瓦斯断电开关电动机控制开关7也可控制不频繁启动的电动机也可做分路开关或瓦斯断电开关8不可以频繁吸合可以频繁吸合9线圈为直流供电线圈为直流供电1()大电流吸合，机构保持大电流吸合，小电流维持11合闸继电器接点控制线圈电源的交流侧合闸继电器接点控制线圈电源的直流侧12分闸时整流桥起续流作用无续流回路13分断快分断慢14主要用途是分断短路电流，无延时主要用途是分断负荷电流。虽然有短路保护，但是延时0.5秒动作，是馈电开关的后备保护。15分断能力9000A6607500A/1140Vo短路保护动作时间VlOO毫秒。分断能力3200A、25次；极限分断能力4500A、3次。16短路保护整定值Ek1.+1-短路保护可靠动作系数kl=iJ27iZ要求，1.5过负荷保护整定值Iz3Ix短路保护整定值1.2Iq短路保护可靠动作系数K1.=Id/1.要求21.2过负荷保护整定值Iz3I17合闸后机械保持，机械保持分闸速度更快无机械保持18手动合闸时既要给合闸弹簧储能还要给分闸弹簧储能。无手动合闸19无隔离开关配备隔离开关20手把较小，用于分断控制变压器电源手把较大，用于分断主回路（隔离开关）21有检漏保护有漏电闭锁22对所有得电的电气设备进行漏电监控（保护）对未得电的负荷电缆和电动机进行漏电监控23移动变电站低压头和630A馈电开关只有附加直流电源检漏保护；400A和200A馈电开关既有附加直流电源检漏保护又有选漏保护（零序电压和零序电流）漏电保护电路为附加直流24具有相敏保护无相敏保护25一般没有缺相保护有缺相保护26少数有相不平衡保护少数有相不平衡保护27同样的额定电流，价格高同样的额定电流，价格低28就地合闸或远方合闸就地合闸或远方合闸29就地分闸和远方分闸就地分闸和远方分闸30机械分闸和电气分闸只有电气分闸31有些厂家靠开门侧为电源侧，这是因为电源进去直接就是断路器的上方靠开门侧为负荷侧，这是因为电源进去给隔离开关，经过隔离开关后再给接触器上方32按设备管理按材料管理
