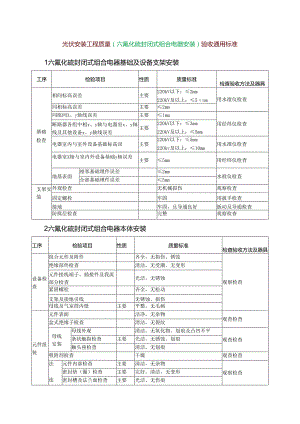

光伏安装工程质量（六氟化硫封闭式组合电器安装）验收通用标准.docx

光伏安装工程质量（六氟化硫封闭式组合电器安装）验收通用标准1六氟化硫封闭式组合电器基础及设备支架安装工序检验项目性质质量标准检查验收方法及器具基础检查相间标高误差主要220kV以下：2mm22OkV及以上：5nm用水准仪检查同相标高误差主要2mm同组间X、y轴线误差主要lmm用经纬仪检查断路器各组中相x、y轴与电器室x、y轴线及其他设备x、y轴线误差主要220kV以下：3mm22OkV及以上：5mm电器室内与室外设备基础标高误主要220kV以下：5mm22Okv及以上：10mm用水准仪检查电器室X轴与室内外设备基础y轴误差主要5mm用经纬仪检查地基表面相邻基础埋件误差2mm水准仪检查全部基础埋件误差5mm支架安装外观检查无机械损伤观察检查固定螺栓牢固用扳手检查接地牢固，且导通良好扳动及导通检查防腐层检查完整观察检查2六氟化硫封闭式组合电器本体安装工序检验项目性质质量标准检查验收方法及器具设备检查组合元件及附件齐全，无损伤、锈蚀观察检查绝缘部件检查清洁，无受潮、无变形元件接线端子、插接件及我流部分检查光洁，无锈蚀紧固螺栓齐全，无松动支架及接地引线无锈蚀、损伤母线及气室筒内壁主要平整，无毛刺元件组装元件表面洁净，无杂物观查检查盆式绝缘子检查清洁，无裂纹母线安装母线外观清洁，无氧化物、划痕及凸凹不平观查检查条状触指检查主要光洁，无锈蚀、划痕触头座检查清洁，无划痕吸附剂检查干燥观查检查法连元件内部检查主要清洁，无杂物观察检查密封垫（圈）检查主要完好，清洁，无变形密封槽及法兰面检查主要光洁、无伤痕工序检验项目性质质量标准检查验收方法及器具接法兰连接导销无卡阻连接螺栓紧固力矩按制造厂规定用力矩扳手检查操动机构检查操动机构行程按制造厂规定对照厂家规定检查驱动转矩操动机构动作主要准确，可靠操动试验分、合闸指示主要正确联锁装置主要动作可靠、灵活观察检查套管安装密封槽及法兰表面主要光洁、无划痕观察检查密封垫（圈）检查主要完好，清洁，无变形连接螺栓紧固力矩按制造厂规定用力矩扳手检查SF6气体充注充气前充气设备及管路检查洁净，无水分、油污观察检查充气前断路器内部真空度主要按制造厂规定对照厂家规定检查密度继电器报警、闭锁压力值按制造厂规定整定SF6气体含水量主要按制造厂规定检查试验报告SFg气体压力主要观察密度继电器整体密封试验1：.要对照厂家规定检查接地线安装接地线检查无锈蚀、损伤观察检查连接方式螺接连接螺栓主要紧固用扳手检查各元件法兰连接处主要跨接可靠，导通良好扳动并导通检查接地连接牢固，导通良好扳动并导通检查
