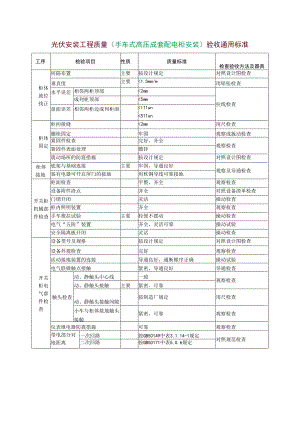

光伏安装工程质量(手车式高压成套配电柜安装)验收通用标准.docx
光伏安装工程质量(手车式高压成套配电柜安装)验收通用标准工序检验项目性质质量标准检查验收方法及器具柜体就位找正间隔布置主要按设计规定对照设计图检查垂直度主要<1.5mm/m用铅坠检查水平误差相邻两柜顶部<2mm拉线检查成列柜顶部<5mm盘面误差相邻两柜边成列柜面<l11un<511un柜体固定柜间接缝<2mm用尺检查螺栓固定牢固观察或扳动检查紧固件检查完好,齐全观察检查紧固件表面处理镀锌震动场所的防震措施按设计规定对照设计图检查柜体接地底架与基础连接主要牢固,导通良好观察及导通检查装有电器可开启屏门的接地用软铜导线可靠接地开关柜机械部件检查柜面检查平整,齐全观察检查设备附件清点齐全对照设备清单检查门销开闭灵活操动检查柜内照明装置齐全观察检查手车推拉试验主要轻便不摆动操动检查电气“五防”装置齐全,灵活可靠操动试验安全隔离板开闭灵活操动检查开关柜电气部件检查设备型号及规格按设计规定对照设计图检查设备外观检查完好观察检查活动接地装置的连接导通良好,通断顺序正确操动试验电气联锁触点接触紧密,导通良好导通检查触头检查动、静触头中心线一致观察检查动、静触头接触主要紧密、可靠动、静触头接触间隙按制造厂规定用尺检查小车与柜体接地触头接触紧密、可靠观察检查仪表继电器防震措施可靠观察检查带电部分对地距离一次回路按GB50149中表3.1.14-1规定对照规范检查二次回路按GB50171中表5.0.6规定
