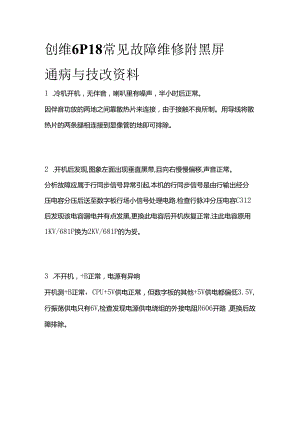

创维6P18常见故障维修 附黑屏通病与技改资料全套.docx

创维6P18常见故障维修附黑屏通病与技改资料1 .冷机开机，无伴音，喇叭里有噪声，半小时后正常。因伴音功放的两地之间靠散热片来连接，由于接触不良所制。用导线将散热片的两条腿相连接到显像管的地即可排除。2 .开机后发现,图象左面出现垂直黑带,且向右慢慢偏移,声音正常。分析故障应属于行同步信号异常引起,本机的行同步信号是由行输出经分压电容分压后送至数字板行场小信号处理电路.检查行脉冲分压电容C312后发现该电容漏电并有点发黑,更换此电容后开机恢复正常.注此电容原用1KV/681P换为2KV/681P的为妥。3 .不开机，+B正常，电源有异响开机测+B正常，CPU+5V供电正常，但数字板的其他+5V供电都偏低3.5V,行振荡供电只有6V,检查发现电源供电绕组的外接电阻R606开路，更换后故障排除。开机发现指示灯不亮，并伴有行叫的声音，说明行扫描电路有短路的元件，仔细检测发现D304(G16S)击穿，更换后,试开机发现有图像，但是图像左面有5CM左右的黑边，说明行取样电路有问题，经检查发现C312(221PF/2KV)的电容烧黑，更换后一切正常！5 .不开机开机测÷B130V.说明是开机状态.但是行没有工作.测数字板的各路供电,发现IC605输出不足5V,只有4.2V偏低IC605输入也只有6V,正常应有7.5V左右,测各路供电均比图纸上的参考值低怀疑电源取样电路稳压问题,试代换IC602/SG140时故障排除。6 .行幅窄测校正管正常当测到R325(56K)时发现已开路，换之故障排除。7 .花屏字符正常，为粉屏，中间有两条白色竖直干扰带。用拖焊法补焊动态存储器UN301/M121.64164后故障除。若补焊无效，则换之。该元件虚焊和性能损坏引起上述故障都有见过。8 .开机图像收宿，图像忽明忽暗，彩色声音正常。光栅忽明忽暗用当查AB1.电路，无问题，查视放电路，没问题，查消亮点电路发现R567,1W220K电阻坏，更换后就正常了。9 .指示灯亮不开机开机检查+B电压130V,数字板5V供电偏低,段开测量5V恢复正常,怀疑数字板损坏代换后还是不能开机,后查STR6756的5脚外围的R611zR613发现R611损坏更换后开机一切正常（注：R611,R613变值会出现带不起负载）10 .屏幕不定时出现黑细线干扰看故障现象类似于消磁电阻接触不良或电源不良引起,试拔掉消磁线圈和代换滤波电容,故障依旧,又疑场输出电路存在自激现象,逐一检查外围元件未见异常,试用代换法,当代换到IC301TDA4863时,故障排除。11 .TV图象效果差输入AV高清等信号,图像正常,故障仅出在TV通道,此电路外围仅有一个高频头,其它部分在数字板上,先更换高频头无效,怀疑存储器数据异常,更换新存储器后故障排除.（注：6P18可以有空白存储器）12 .故障：不开机（指示灯亮）检修：测量+B电压正常，测量IC801TDA9118第二十六脚行输出由6V高电平变为2V属正常经检查为C3225校正电容坏此电容在6T18机芯中损坏率极高（注：如发现场C325z4.7/250V电容突起多为S校正电容容量减小所致）。13 .故障：不定时烧行管检修：如出现此内故障将如下元件换之即可排除故障D310用BA158代换，C313f220电容换掉和C341zln电容换掉（TDA9118第六脚）14 .故障：冷机开机满屏白光栅回扫线检修：经查为C619（820）尖峰吸收电容不良引起程序复位混乱更换故障排除，此外这个电容还会导致屡烧电源厚膜块1265o需注意。15 .故障：人像边缘有黑色沟边干扰检修：查为尾板板材不良更换故障排除。创维6P18黑屏通病与技改资料1、故障：屡烧BY459zFM1.G16S技改：逆程电容C317zC318,C316不良引起，前期用金利达电容生产的。2、故障：不定时自动关机技改：方案1.更换开关变压器方案2、更换D609(BA158),取消C6673、故障：屡烧A1930无其他损坏检修：遇到此故障只需将原R614zC625装上即可(实物中未装)R614选用6.8K,C625选用4.7/160)4、故障：灯亮不开机D623坏更换故障排除5、故障：图像黑屏、亮度不稳定，在接信号时更加严重检修：查为R567(220K)关机消亮点电路电阻变大更换故障排除注:如果这个电阻开路会造成开机黑屏三枪均截止。
