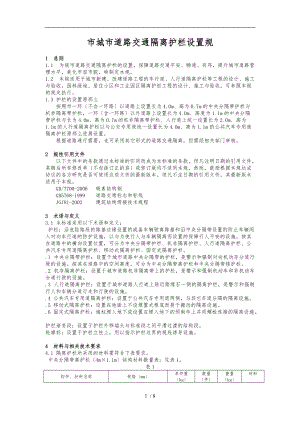

市城市道路交通隔离护栏设置规1 总则1.1 为规市道路交通隔离护栏的设置，保障道路交通平安、畅通、有序，提升城市道路管理水平，美化市容市貌，特制定本规。1.2 本规适用于城市新建、改建道路工程的车行道、人行道隔离护栏等工程的设计、施工与验收。园林绿地、居住小区和工业园区隔离护栏工程的设计、施工与验收，可参照本规的规定执行。1.3 护栏的设置原那么按照市一环不含一环路以道路上设置长为4.0m、高为0.7m的中央分隔带护栏与机非隔离带护栏，一环含一环路以外道路上设置长为4.0m、高度为1.1m的中央分隔带护栏与长为4.0m、高为0.7m的机非隔离带护栏、人行道上统一设置长为2.0m、高为1.1m的人行道隔离护栏以与公交专用道统一设置长为4.0m、高为1.1m的公共汽车专用道隔离护栏原那么进展设置。根据道路通行需要，也可采用其它形式的道路交通隔离，但需经相关部门审核。2 规性引用文件以下文件中的条款通过本标准的引用而成为本标准的条款。但凡注明日期的引用文件，其随后所有修改单不包括订正的容或修订版均不适用本规，然而，鼓励根据本规达成协议的各方研究是否可使用这些文件的最新版本。但凡不注日期的引用文件，其最新版本适用于本规。GB/T700-2006 碳素结构钢GB5768-1999 道路交通标志和标线JGJ81-2002 建筑结构焊接技术规程3 术语与定义3.1 本标准采用以下术语和定义： 护栏：沿危险路段的路基边缘设置的戒备车辆驶离路基和沿中央分隔带设置的防止车辆闯入对向车行道的防护设施，以与为使行人与车辆隔离而设置的保障行人平安的设施。按其在道路中的横向设置位置，可分为中央分隔带护栏、机非隔离护栏、人行道隔离护栏、公共汽车专用道隔离护栏、移动式隔离护栏、固定式隔离护栏。.1 中央分隔带护栏：设置于城市道路中央分隔带的护栏，是警示和强制对向机动车分道行驶的设施。按其在道路中的空间高度，可分为中央分隔带高护栏和中央分隔带矮护栏。.2 机非隔离护栏：设置于城市道路机非隔离带上的护栏，是警示和强制机动车和非机动车分道行驶的设施。.3 人行道隔离护栏：设置于城市道路人行道上贴近路缘石一侧的隔离护栏，是警示和强制行人和车辆分道行走和行驶的设施。.4 公共汽车专用道隔离护栏：设置于公共汽车专用道两侧，与其它车道分隔的隔离设施。.5 移动式隔离护栏：设置在地面上不设埋置式根底而易于搬动的隔离设施。.6 固定式隔离护栏：端柱埋入地下或设置在埋入地下的预制件上并用螺栓连接的隔离设施。护栏渐变段：设置于护栏外移端头与标准段之间平滑过渡的结构段。轮廓标：设置于护栏立柱上，用以指示护栏边界的视线诱导设施。4 材料与相关技术要求4.1 隔离护栏所采用的材料需符合下表要求。 中央分隔带高护栏4m×1.1m结构材料数量表：见表1。表1 构件、材料名称规格mm单件重kg数量件重量kg材料护栏弧形栅栏热轧方钢管20×20×1916×22.411536.15Q235下拉杆热轧方钢管60×40×3880×318.27118.27Q235立柱热轧方钢管80×60×960×36.33212.66Q235立柱连钢板120×80×50.37810.378Q235栏栅连接块20×20×75×30.095141.330Q235立柱连接件螺栓M8×100.0440.16Q235垫圈M9×20.0140.04Q235轮廓标40×180设置间隔8m1底座铸铁底座420×300×15028.69128.69HT20-40连接立柱螺栓M8×300.01820.036Q235膨胀螺丝M12×2000.47820.956Q235合计98.722 公共汽车专用道隔离护栏4m×1.1m结构材料数量表：见表2。表2 构件、材料名称规格mm单件重kg数量件重量kg材料护栏弧形栅栏热轧方钢管20×20×1915×22.411536.15Q235下拉杆热轧方钢管60×40×3880×318.27118.27Q235立柱热轧方钢管80×60×960×36.33212.66Q235立柱连钢板120×80×50.37810.378Q235栏栅连接块20×20×75×20.095141.330Q235立柱连接件螺栓M8×100.0440.16Q235垫圈M9×20.0140.04Q235轮廓标40×180设置间隔8m1底座底座法兰板230×190×103.4313.43Q235热轧方钢管134×92×140×61.4911.49Q235连接立柱螺栓M8×100.0120.02Q235膨胀螺丝M12×1500.35941.436Q235合计75.416中央分隔带矮护栏与机非隔离护栏4m×0.7m结构材料数量表：见表3。表3 构件、材料名称规格mm单件重kg数量件重量kg材料护栏弧形栅栏热轧方钢管20×20×1115×21.4011521.02Q235下拉杆热轧方钢管60×40×3880×318.27118.27Q235立柱热轧方钢管80×60×560×33.6927.38Q235立柱连钢板120×80×50.37810.378Q235栏栅连接块20×20×75×20.095141.330Q235立柱连接件螺栓M8×100.0440.16Q235垫圈M9×20.0140.04Q235轮廓标40×180设置间隔8m1底座铸铁底座420×300×15028.69128.69HT20-40连接立柱螺栓M8×300.01820.036Q235膨胀螺丝M12×2000.47820.956Q235合计78.312人行道隔离护栏2m×1.1m，单立柱结构材料数量表：见表4。表4 构件、材料名称规格mm单件重kg数量件重量kg材料热轧方钢管立柱60×60×3×11856.69716.697Q235立柱钢板雨帽60×60×30.08510.085Q235热轧方钢管40×20×3×20005.652211.304Q235热轧方钢管40×20×3×10002.82625.652Q235热轧方钢管20×20×2×9601.2061113.266Q235底座法兰板200×200×123.76813.768Q235螺栓M10×1500.11220.224Q235螺栓M16×1500.25841.032Q235圆钢8×4400.13440.536Q235圆钢8×10000.39541.58Q235根底混凝土400×400×2500.04m310.04m3C25合计根底砼除外44.1444.2 隔离护栏所采用的材料宜符合以下技术要求：隔离护栏底座HT20-40灰口铸铁制体，普通铸造，外表光滑平整，无气孔渣铁，外表喷深灰色C61%M54%Y49%K21%面塑，字体为圆角黑体字字形,字厚3mm。 钢构件所采用的钢材应符合GB/T 700-2006的要求。 所有构件的焊接质量必须符合JGJ81-2002的技术要求。 所有对接焊逢和贴角焊逢, 其强度应与被焊构件相等,焊接需平整、满焊,焊缝不得有气孔、夹渣和未焊透等缺陷.焊口应打磨平整,外表不得有裂缝,成型均匀、圆滑，漆膜应平滑,不得有流挂或起泡现象。 连接螺栓、螺母均采用高强度标准合格配件，并进展除锈与镀锌防腐处理,镀锌厚度810m。 隔离护栏结构件均采用镀锌防腐处理,外表烘喷白色(CO%MO%YO%KO%)面塑,镀锌厚度810m、喷塑厚度70100m保质期需到达2年。 轮廓标的设置应符合GB5768-1999要求。5设计5.1 一般规定 新建、改建的城市道路、住宅小区、工业园区、园林绿地适用的隔离护栏设施，包括车行道护栏、人行道护栏等。 隔离护栏的选型和高度，应根据隔离护栏的功能要求和环境条件确定。.1 完全隔离。能有效阻止行人翻越的护栏设施，自地面起高度宜取1100mm。.2 不完全隔离。能阻止行人跨越的护栏设施，自地面起高度宜取700mm。.3 具有警示和限制作用的护栏，其竖杆净间距不宜超过150mm。 隔离护栏的设置，应与道路或绿化带边线的线形相协调，平整光洁。 设置人行道隔离护栏时，根据道路的实际情况，可采取加设砼根底的固定方式，也可采取膨胀螺栓的固定方式，任何固定方式都必须满足要求、安装结实。 在隔离护栏上设置广告时，必须保证隔离护栏的强度与形状，并在隔离护栏的有效空间设置广告容，广告跟隔离护栏要连接结实，充分考虑对交通平安的影响，色调要与护栏与警示标志相协调，中英文字符合标准规。5.2 护栏设计设置中央分隔带高护栏4m×1.1m的路段，在距路口50100m处需设置护栏渐变段，以便驾驶员能与时掌握对向车道与路口情况。渐变段前端设置816m中央分隔带矮护栏4m×0.7m，路段上的开口处不设护栏渐变段。设置示例如图1所示。图1 护栏渐变段与底座示例一环不含一环路以道路上应采用长为4.0m、高为0.7m的中央分隔带矮护栏，机非隔离护栏统一采用长为4.0m、高为0.7m的隔离护栏进展设置。设置示例如图2所示。图2 中央分隔带矮护栏与机非隔离护栏4m×0.7m示例一环含一环路以外道路上应采用长为4.0m、高度为1.1m的中央分隔带高护栏进展设置。设置示例如图3所示。图3 中央分隔带高护栏4m×1.1m示例公交专用道统一采用长为4.0m、高为1.1m的公共汽车专用道隔离护栏进展设置。设置示例如图4所示。图4 公交专用道隔离护栏4m×1.1m示例人行道上统一采用长为2.0m、高为1.1m的人行道隔离护栏进展设置。设置示例如图5所示。图5 人行道隔离护栏2m×1.1m，单立柱示例6 施工6.1 一般规定新建、改建的隔离护栏设施应作为一个单位工程，由专业施工企业按设计图纸进展安装施工。 承当工程施工的企业应具备不低于市政2级的资质。6.2 施工要求 中央分隔带护栏、公共汽车专用道隔离护栏与机非隔离带护栏的现场组装应符合以下规定：.1 隔离护栏采用的管材和连接件应符合本规第4章的要求。.2 隔离护栏应按施工图纸组装，各种连接件和装饰件必须配合严密，不得松动和遗漏。.3 隔离护栏各部件组装后应进展外观检查、尺寸检查和连接检查。.4 隔离护栏的设置，原那么上采用全部固定的形式，根据实际情况，在需要设置移动式隔离护栏的路段，需在100m的距离至少设置6个固定点。 人行道隔离护栏的安装施工应符合以下规定：.1 人工开槽坑的尺寸应符合根底的设计要求。.2 开槽坑挖土时应控制基底高程，对局部超挖处，可用粒径的砂石料换填并夯实，挖土时宜将混杂土和良土分开堆放，后者供回填时使用。.3 护栏下横梁与人行道地面应保持平行。.4 向根底槽坑浇筑的混凝土必须密实。.5 安装后的护栏，横向局部应水平顺直，竖向局部应垂直，圆弧局部应顺圆。安装应结实，不得有松动、摇晃现象。人行道隔离护栏立柱的安装施工应符合以下规定：.1 人行道隔离护栏立柱底座用4根M16×150mm螺栓固定在砼根底上，如人行道现有是砼结构且其厚度大于25cm的，可把立柱直接用螺栓固定在砼上。.2 人行道隔离护栏立柱安装时要控制好两立柱间的距离，保证护拦片的正确安装。.3 人行道隔离护栏立柱安装完成后，再把护拦片用M10×120mm螺栓固定在立柱上。.4 人行道隔离护栏立柱如需安装在车行道上，沥青路面或路侧平石，需加设砼根底；车行道为砼结构，其厚度大于25cm的，可把立柱直接用螺栓固定在砼上，否那么需加设砼根底。 中央分隔带护栏、机非隔离护栏、人行道隔离护栏和公共汽车专用道隔离护栏的安装质量应符合表5的要求。表5 道路隔离护栏安装质量要求mm项目允许偏差量具检验方法横向顺直度4 拉线钢直尺每20m一个测点竖向垂直度3 线坠钢直尺每5m一个测点离地高度48路况较差的情况拉线钢直尺每20m一个测点相邻护栏高差36路况较差的情况钢直尺每10m一个测点7 验收7.1 企业生产的隔离护栏产品标准不得低于本规的技术要求。7.2 企业生产的隔离护栏产品必须经过检验合格，并有产品合格证，符合本规的规定。7.3 道路交通隔离护栏的施工应符合本规第6章的要求。8 / 8
