安置房工程 CDE 区弱电智能化设计及 DE区弱电施工--技术标准和要求.docx

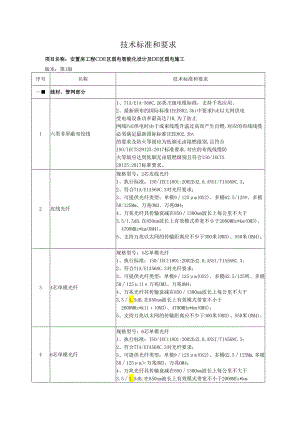

技术标准和要求项目名称：安置房工程CDE区弱电智能化设计及DE区弱电施工版本：第1版序号名称技术标准和要求线材、管网部分1六类非屏蔽双绞线1、TIA/EIA-568C.26类/E级电缆标准，支持千兆应用。2、最新颁布的国际标准IEEE802.3bt中要求PoE以太网供电受电端设备功率最高达71W,为了防止网线PoE供电时由于成束线缆升温过高而产生自燃,对应的布线线缆必须满足最新国际标准IEEE802.3bt的要求及防火等级应为低烟无卤阻燃级别,且符合ISO/IECTS29125:2017标准要求,对应的布线线缆防火等级应达到低烟无卤阻燃级别且符合ISO/IECTS29125:2017标准要求。2皮线光纤规格型号：2芯皮线光纤1、执行标准：1S0/IEC11801:2002Ed2.0,ANSI/TIA568C.3；2、符合T1A/E1A568C.3对光纤要求；3、可提供光纤类型：单模9125m(0S2)、多模62.5/125®、多模50/125Mm、万兆OM3、万兆0M4；4、万兆光纤其传输衰减在8501300nm波长上每公里不大于3.5/1.5dB,在850nm波长上有效模式带宽不小于2000MHz*km(0M3)、4700MHz*km(0M4)；5、支持万兆以太网的传输距离应不少于300米(0M3)、550米(0M4)；34芯单模光纤规格型号：4芯单模光纤1、执行标准：1S0/IEC11801:2002Ed2.0,ANSI/TIA568C.3；2、符合T1A/E1A568C.3对光纤要求；3、可提供光纤类型：单模9125m(OS2)、多模62.5/125所、多模5012511万兆OM3、万兆0M4；4、万兆光纤其传输衰减在8501300nm波长上每公里不大于3.51.5dB,在850nm波长上有效模式带宽不小于2000MHz*k11(OM3)、4700MHz*km(0M4)；5、支持万兆以太网的传输距离应不少于300米(OM3)、550米(0M4)；46芯单模光纤规格型号：6芯单模光纤1、执行标准：TSO/IEC11801:2002Ed2.0,ANSI/TIA568C.3；2、符合TTA/ETA568C.3对光纤要求；3、可提供光纤类型：单模9125m(OS2)、多模62.5125Mm.多模50125m万兆OM3、万兆0M4；4、万兆光纤其传输衰减在8501300nm波长上每公里不大于3.51.5dB,在850nm波长上有效模式带宽不小于2000MUz*km(0M3)、4700MHz*km(0M4)；5、支持万兆以太网的传输距离应不少于300米(OM3)、550米(0M4)；58芯单模光纤规格型号：8芯单模光纤1、执行标准：ISO/IEC11801:2002Ed2.0,ANSI/TIA568C.3；2、符合TIA/EIA568C.3对光纤要求;3、可提供光纤类型：单模9125m(0S2)、多模62.5125Mm>多模50125m.万兆OM3、万兆0M4；4、万兆光纤其传输衰减在8501300nm波长上每公里不大于3.51.5dB,在850nm波长上有效模式带宽不小于2000MHz*k11(0M3)、4700MHz*km(0M4)；5、支持万兆以太网的传输距离应不少于300米(OM3)、550米(OM4)；612芯单模光纤规格型号：12芯单模光纤1、执行标准:1S0/IEC11801:2002Ed2.0,ANS1T1A568C.3；2、符合T1A/E1A568C.3对光纤要求；3、可提供光纤类型：单模9125m(0S2)、多模62.5/125阿、多模50125m>万兆OM3、万兆0M4；4、万兆光纤其传输衰减在8501300nm波长上每公里不大于3.51.5dB,在850nm波长上有效模式带宽不小于2000MHz*k11(OM3)、4700MHz*km(0M4)；5、支持万兆以太网的传输距禽应不少于300米(OM3)、550米(0M4)；7电源线WDZ-RYY2*1.Omm2WDZ-RYY2*1.Omm28电源线WDZ-RYY2*1.5mm2WDZ-RYY2*1.5mm29电源线WDZ-RYYP2*1.5mm2WDZ-RYYP2*1.5mm210电源线WDZ-RYY3*1.5mm2WDZ-RYY3*1.5mm211电源线WDZ-RYY3*2.5mm2WDZ-RYY3*2.5mm212电源线WDZ-RYY4*0.3mm2WDZ-RYY4*0.3mm213电源线WDZ-RYY5*0.3mm2WDZ-RYY5*0.3mm214电源线WDZ-RYY4*1.Omm2WDZ-RYY4*1.Omm215电源线WDZ-RYYSp4*1.Omm2WDZ-RYYSp4*1.Omm216电源线WDZBn-YJY3*6mm2WZBN-YJY3*6mm217电源线WDZBn-YJY3*4mm2WDZBn-YJY3*4mm218电源线WDZBn-YJY3*16三i2WDZBn-YJY3*16mm219电源线WDZBn-YJY5*25mm2WDZBn-YJY5*25mm220电源线WDZBn-YJY5*35mm2WDZBn-YJY5*3511un221电源线WDZ-BVl.5mm2WDZ-BVl.5mm222电源线WDZ-BV2.5mm2WDZ-BV2.5mm223电源线WDZ-BV4mm2WDZ-BVW24电源线WDZ-BV6mm2WDZ-BV6mm225电源线WDZCN-BYJ-l*1611un2WDZCN-BYJ-l*16mm226电源线WDZCn-BYJ-l*25mm2WZCN-BYJ-l*25mm227配管KBG20配管KBG20281/2”射频同轴电缆WDZC-HCAAYZ-50-1229复合井盖1000*100Omm30水泥井盖1000*100Omm31配管PC2032配管PC2533金属线槽100*100金属线槽100*100*1.2mm34金属线槽200*100金属线槽200*100*1.5mm35金属线槽300*200金属线槽300*200*1.5mm36桥架支架镀锌角钢N30X30X311m现场加工制作安装37金属结构刷油漆二遍防锈漆，二遍调和漆二背景音乐系统1网络化广播主机1.采用专业机架式工控机箱体设计，铝合金结构，有较高防磁、防尘、防冲击能力。2 .基于1.inUX系统，B/S架构搭建，任意PC、移动平台的浏览器均可登录操作。3 .采用17.3英寸工业级触摸显示屏，内置212OG固态硬盘、24G内存，配置有隐藏式推拉键盘和触控板，无需外接键盘鼠标即可操作。4 .支持26个USB接口、21个VGA接口、21个触发输入接口、32个PS/2接口、21个网络接口、22个CoM控制接口、1个打印接口、21路音频输入接口、NI路话筒输入接口、21路音频输出接口，电话接口和音频采集接口，支持扩展PSTN电话卡和音频采集卡。5 .内置RT1.8111F千兆网卡芯片，支持网络唤醒/PXE功能，支持TCP/IP、UDP、ICMP、IGMP（组播）协议。6 .具有单双声道音频采集功能，采样率可选，至少包含16K、22.05K、32K、44.IKx48K等多种选择;7 .具有音效调节功能：支持EQ调节，支持低音增强，支持单双声道混合输出，支持网络音频与线路输入音频混合输出。8 .支持节目源监听功能：可以对任何分区进行监听，多个分区播放节目时，在选中要监听的分区，再点击监听按键，主机即可监听选中的分区播放音源。9 .支持播放流媒体网络电台节目，支持IOS.Android等移动设备接入主服务器网络无线推送音乐APP的节目。10 .具有TTS文字广播功能：可直接导入文本格式，主机自动识别成语音播放，以便在播放紧急文件时可用到此功能；I1.支持与海康、大华等主流摄像头联动，实现事件触发、事件播报等广播功能；12 .支持集中模式和分布模式两种工作模式，当出现网络异常时，系统自动切换到分布模式，各分区终端设备仍能播放服务器的定时广播方案；2网络广播控制软件1 .系统具有集中模式和分布模式两种管理模式。2 .可对所有分区进行自定义分组操作，对分区进行开关、调节音量操作。3 .显示分组信息、分区状态（开关/音量/实时节目名称）、节目列表、定时点信息。4 .可对一个或多个分组/分区进行广播节目操作。5 .所有分区都可设置程控和非程控（手动）两种控制模式。6 .可创建无限个定时方案，每个定时方案可包括无限个定时点，定时方案支持备份存储，7 .可直接导入/导出使用。可添加/修改/删除定时点，把定时点下发给指定分区。8 .可集中管理所有网络终端设备，可对终端设备的节目源、定时方案和设备的升级维护。9 .网络广播系统支持移动平台（iOS）的APP,可使用iPad对网络中的终端设备进行无线控制3智能控制主机1.调频、调幅（AWFM）立体声二波段接收可选，电台频率记忆存储299个；2 .电台频率自动搜索存储功能，且有断电记忆功能；3 .采用石英锁相环路频率合成器式调谐回路技术；4 .2两组接收天线输入：AM接收天线输入；FM接收天线75Q输入；5 .21路音频信号左右声道（1./R）输出；6 .可通过面板按键或红外遥控器控制操作。4播放器1 .CD/MP3/MP4/VCD/DVD/WAV播放功能2 .高亮度动态VFD显示，清晰醒目；3 .具有曲目直选功能；4 .具有通电后自动播放功能；5 .性能规格：频率响应20Hz-20kHz(±3dB)6 .信噪比90dB7 .动态范围90dB8 .谐波失真0.005%9 .抖晃可测极限之下10 .输出电平OdBVI1.保护AC保险丝12 .电源AC220V50Hz5消防联动采集器1 .采用双网口设计，支持10/100M自适应，支持DHCP/静态IP,支持局域网与广域网。2 .支持32路独立背板，支持短路和5V-24V信号触发，在服务器上可自行编程，每一路触发可自定义触发分区(数量可自定义)，自定义触发声音。3 .支持32路独立控制，支持邻区告警。4 .支持强行激活区可局限于事故区，也可伸展至若干个邻区。5 .可通过管理软件定制告警播放声音。6 .同一系统可以有多台机连接于网络，可任意扩展控制区域。7 .面板设有32路电平指示灯显示工作状态。6IP音频采集器1 .内置独立控制模块，立体声音源实时采集。2 .每路模块可同时运行，互不干扰。3 .可选2路或4路音频采集机型。4 .可通过管理软件自定义每路音源输入的名称。5 .10/10OM自适应，支持DHCP/静态IP,支持局域网与广域网。6 .IU机身设计，占用空间小，重量更轻；阳极氧化铝合金面板，美观耐用。7前置放大器1.五个话筒输入口，三个辅助输入口,两个紧急输入口，两个辅助输出口。2 .两级优先默音功能。3 .各通道独立音量控制。4 .高音和低音音调控制。5 .5单位1.ED电平表，甚易监察工作状态。6 .钟声输出。7 .输入：MIC1.2,3,4,5：2.5mV,不平衡；AUX1.2,3：250mV,8 .不平衡输出：IV9 .频响：20Hz-20kHz10 .信噪比：MIC：80dB；AUX：85dBI1.音调：Bass：+IOdBatlOOHz;Treble：±IOdBatlOkHz12 .钟声每按一次键，旋律为“1一35一丁，音量可调。13 .电源:AC220-240V5060Hz816位电源时序器1 .按顺序开启或关闭16路受控设备的电源。2 .可以通过定时器自动控制或人工控制。3 .插座总容量达3.5kVAo4 .性能规格:电源插座输出总容量3.5kVA,16通道;220V,10A/每通道5 .定时器控制信号OV（短路信号）6 .动作间隔时间0.4s-0.5s7 .电源AC220V50Hz16A9寻呼话筒1.采用7寸TFT真彩液晶电容屏显示，触摸操控，支持五点触控。2 .支持21路线路音频输入3.5mm插口，支持连接播放器设备。3 .21路线路音频输出3.5mm耳机插口，支持本地监听使用，连接耳机或者功放设备。4 .支持话筒音量调节旋钮，输入灵敏度40±IOmV、信噪比（30K低通）75dBo5 .具有分区一键全开功能，支持控制力200个分区。6 .支持寻呼功能：在触屏上选择分区、分组，再点击界面上的寻呼或广播按键进行寻呼，也可以直接按寻呼设备上的键全区广播。7 .支持播放功能：可以通过服务器界面，选择分区与歌曲进行点播，播放服务器音源。8 .支持保存每一次寻呼记录的功能。9 .支持调节屏幕背光点亮时间与亮度，实现节能运行。10 .支持多语言切换：简体中文、英文。10监听音箱1.网络化终端处理器结合富保真扬声器整体化设计的网络化音箱。2 .基于TCP/IP协议，支持本地局域网工作，也可跨网段工作。3 .支持S1P2.0（RFC3261）以及相关的RFCe4 .支持窄带编码：G.711au;宽带编码：G.722。5 .具有背景广播、业务广播、紧急广播等功能。6 .具有一路网络信号输入口，一路辅助音频输入口，一路辅助音频输出口。7 .可脱离网络和主机单独运行。8 .优先级为网络节目源、内置节目源、辅助输入。9 .频高保真数字功放，立体声播放，音质细腻，功率强劲。10 .声音品质，倒相式设计，并配有高低音双单元，声音层次清晰，圆润通透，清澈明亮。I1.具有高低音音效调节及低音增强。12 .内置大容量存储器，内置节目源，具有定时功能。13 .RTC电池，即使掉电也能保存日期和时间。14 .支持多媒体教学系统，实现教学语音系统和广播系统的二合O15 .额定功率：2x20Wo16 .支持网络校时。17.支持远程升级。11IP功放1 .采用IU机身设计，阳极氧化铝合金面板，支持5个状态指示灯，清晰显示信号，工作状态一目了然。2 .支持TCP/IP协议，可跨网段工作,支持网页模式配置参数。3 .支持STP2.0（RFC3261）以及相关的RFC,融合集团通信功能。4 .1路立体声音频信号输入，22路单声道音频信号输出，可接其它功放设备；5 .采用高级保护电路设计，具有输出短路保护，过我保护，过热保护等多种保护和警告功能。6 .内置高效率350W数字功放，70V/100V定压输出，效率高达90%以上。7 .支持背景广播、业务广播、紧急广播等功能。8 .内置大容量存储器，内置节目源，具有定时功能，可通过网络广播管理软件控制、播放。9 .具有EMC接口，提供24V输出和短路控制信号。10 .可在脱离主机或断网情况下独立工作；兼容SlP协议，可融入SlP系统，接受SlP设备的音频输入。12草地音箱1 .石头外观2 .全频喇叭/高频喇叭：6.5"Xl3 .额定功率：15M4 .输入电压：70-100V；5 .灵敏度（lm,1W）：88dB；6 .最大声压级（Im）：100dB;7 .频响：90-14,500Hz；三电子围栏周界报警系统1主机/键盘控制主机：自带8个板载有线防区，最多可扩展2048个防区；支持通过网络和串口通讯方式上传到接警软件；支持4个独立的以太网接警中心；支持接入128个网络设备（如1E/4E/8E）；支持两条485总线输出，每条总线支持接入128个设备，每个设备最多接入8个防区；每条485总线可达1.2Km（总线规格RVSP2*1.Onun或者RVVP2*1.Omm）,手牵手总线拓扑;485总线最长可扩展9.6KM（需配置A1.-7425中继器）；总线485信号支持通过半双工、双向485数据的光端机传输；支持短信通知（需配置A1.-74OOG模块），支持8个短信号码；支持电话通知,主机自带一路电话线接口，支持8个用户电话号码和3个独立的中心接警号码；支持ContaCtIDPrOtoCOI协议；支持250条ClD报告缓存：支持1000条报警事件记录，1000条操作事件和管理操作记录；支持17个1.CD键盘，包括1个主键盘和16个从键盘：支持17个键盘分区管理；支持设备、防区名称汉字任意更改，防区最多支持7个汉字；支持接入一台串口打印机；支持定时布撤防功能，每个键盘支持6组定时布撤防功能，共102组定时布撤防时间；支持主机防拆报警功能；支持273个密码，1个安装员密码、每个键盘16个用户密码；支持外置蓄电池，主辅电源可自动切换；支持键盘电源输出、辅助电源输出防反接和过流保护；支持1路12V/1A辅助电源输出；支持1路继电器输出，最多可扩展4096个联动继电器或1.ED输出；支持配置工具客户端升级（RS232数据升级）；支持配置工具客户端对主机编程，可通过IP、RS232方式配置参数；控制键盘：中文1.CD编程键盘支持显示设备的各类信息：报警、状态、编程等；键盘本身带有一个蜂鸣器，用来操作提示和报警提示；本身带有1路继电器报警输出，常开/常闭可选；支持学习8个无线遥控器（433MHZ）,通过遥控器对系统布撤防；支持防拆报警，内置防拆开关；工作电压:DC12s24V静态耗电:20mA报警状态:80mA无线参数:433MHZ工作温度:0s+50C工作湿度：0s85%湿度尺寸：162x113x3OnIm（长X宽X厚）通讯方式:RS485总线216路联动板支持16路继电器输出以或16路指示灯输出；支持RS485总线通讯或IP网络通讯（需配置对应的网络模块）两种模式；工作温度:T0°Cs+5（C工作湿度：0-95%湿度通讯方式:RS485总线、IP网络（需配置对应网络模块如IP700）工作电流:250mA；每增加一个输出增加13mA继电器负荷参数：电压：交直流24V以下，电流：1A以下指示灯灯参数：电压：直流1.5-3.OV,电流：10-15mA尺寸：长X宽X高（182X110x46mm）3周界安全管理软件平台-中文版支持本地防区地图功能，报警后弹出地图显示报警的位置。支持视频联动（报警时联动视频录像）。支持继电器联动（可最多支持接入57600个继电器模块,621600个继电器输出）。支持TCP/IP网络接入（240台7416,120台7480,57600台4E、8E主机、振动光纤、电子围栏、分线主机等）。集成智能全息对射（可以在软件上显示智能全息对射的工作状态、信号状态、当前供电状态等）。支持远程设置网络电子围栏高低压值等参数。支持远程设置网络红外对射的频率和触发响应时间。支持远程设置网络红外光栅的光束开启和打开，支持远程设置网络红外光栅的频率。支持操作管理权限设置，可自定义权限管理内容，用户使用更灵活。支持对终端报警主机进行布、撤防操作。支持语音报警功能，当发生报警时，可同时发出人声语音报警。多级电子地图显示，可支持防区画笔功能，自由添加防区。报警时可直观呈现出报警防区范围。支持防区状态板显示，为用户提供灵活、直观的操作、直观的界面。报警及操作记录支持自定义的打印、显示格式。支持按报警类型分别自动处理。支持控制终端报警设备的联动输出。提供开放的APl接口与第三方平台对接，可通过软件转发报警信息。支持报警信息统计与分析。供完善的数据维护工具，方便数据的备份、恢复。4六线双防区触网网络电子围栏主机主机电源采用DC12V3A供电，出厂标配外置电源适配器。智能显示：采用3.2英寸1.CD液晶屏，主机工作状态，报警参数，防区地址信息一目了然。设备系统可支持255个防区，主机防区设置范围：001255。多级管控：RS485总线控制、键盘多种远程集中管理解决方案。系统采用高电压、低能量的设计思路，对人体不会构成生命危害。差分电压输出技术：每条线上有电压，相临两线之间有压差。高低压输出电压可调：低压：0.8kv；高压：5.5kvo高低压工作模式可切换，设置为自动模式，正常工作时输出低压，报警时输出高压。总线解决方案：单个系统支持N个键盘（N受总线节点数限制，键盘可挂总线任意位置）或5个管理中心软件。脉冲电子围栏具有防拆报警、断线报警、短路报警、电池低压报警、开关量输入、离线报警等。支持自带两路报警输出（DC12Y）、两路开关量信号输出（同时具备常开和常闭）。自带两路开关量输入报警，一路常开，一路常闭。（可设置打开或者关闭输入报警功能。）支持内置4.5Ah蓄电池,能在停电的情况下继续工作78小时，来电后自动转换成市电供电（蓄电池需选购，出厂标配中无蓄电池）。具有电池接反或短路的提示、系统供电电压过低或过高的提示。掉电记忆：设备断电后，能记忆原有的工作状态。5主机防雨箱不锈钢材质，尺寸535*390*20Omm专用防水箱6高压避雷器氧化锌专用防雷器7蓄电池(DC12V4AH)电子围栏主机后备电池12V4.5AH8地址模块支持RS485通讯方式；支持接入2个常闭（NC）信号探测设备；工作电压:DCl2s24V工作电流：15mA报警电流：50mA工作温度：T0°Cs+50C工作湿度：0-85%湿度9直型铝合金终端杆（850mm）规格：32mm*1200mm合金铝材质直杆（孔距：64mm、40mm）国标铝型材质，有防锈和耐腐蚀措施,坚固、美观，表面分亮光银白氧化10终端杆防雨帽（浅蓝）PP全新材料，无臭无毒，绝缘，耐气候，不易开裂、摔裂；适用于铝合金终端杆11复合型终端绝缘子（浅蓝）PP全新材料，无臭无毒，绝缘，耐气候，不易开裂、摔裂；适用于铝合金终端杆12直型铝合金层承力杆规格：2lmm*1200mm合金铝材质直杆（孔距：64mm、40mm）(850mm)国标铝型材质，有防锈和耐腐蚀措施,坚固、美观，表面分亮光银白氧化13中间杆绝缘子（浅蓝）PP全新材料，无臭无毒，绝缘，耐气候，不易开裂、摔裂；适用于铝合金承力杆14中间杆防雨帽（浅蓝）PP全新材料，无臭无毒，绝缘，耐气候，不易开裂、摔裂；适用于铝合金承力杆15铝型材万向底座铝合金高强度型材加工；180°范围内梯度可调，壁厚3mm（底部4mm）16高强度多股铝镁合金线高强度底组织多股铝镁合金线17高压线高绝缘材质，多股18线连接器高强度铝合金材质、双螺母19异形围栏警示牌-中文PP材质，加厚型198X138mmX2.5mm双面20声光报警器（12V）声光报警器1.ED跑马灯声压：2108分贝电流：W200亳安21报警器固定支架用于在终端杆上安装声光警号四电子巡更系统1网络版软件1 .系统工作于Windows环境，软件须为中文操作。2 .系统巡更站容量不少于100O个，巡更路线可自行编程，且不得少于15条，可制定不少于500条巡更计划，将巡更站组织成不同的巡更路线，规定巡更人按路线进行巡逻。3 .报告格式包括有：巡逻地点、时间、偏差。4 .巡更班次可划分不同的上班时段，方便查询。5 .设有保安密码输入功能。6 .可按人名、时间、巡更班次、巡更路线、对巡更人的工作情况进行查询。按照不同的查询条件生成巡更情况总表、巡更事件表、巡更遗漏表，并可打印成报表。7 .巡更数据备份、恢更功能，定期可将历史数据备份。2巡检器1.记录器须为微处理器控制，快速阅读功能。2 .备有2x16数位1.CD显示屏及输入按键及内置可编程检查事项查键。3 .蓄电流操作，防水及防震设计。4 .不小于1,000个巡更站阅读容量。5 .备有定点提醒巡更功能，能显示下一个巡更站位置、时间及号码。6 .备有自动导引功能，能根据实际情况选择巡更路线，并可随时查看需要检查的部位，顺序及时间。7 .具有事件记录功能，不少于50个事件记录。8 .精致外形，苹果工艺、坚固耐用；9 .嵌入式读卡设计、整体全铝结构；10 .实时智能排查保安员巡逻当前状况，智能提示漏检、错序、故障等状态；I1.o1.ED液晶中文显示，强光下依然清楚可见；12 .1.ED强光手电功能；13 .标准USB通讯，彻底解决同类产品接触焊点故障率高、怕静电电击；14 .动态图形化软件设计、功能强大、一目了然、一机一狗加密；15 .巡检器技术指标：16 .读卡距离：125k3-5cm17 .存贮容量：100oOo条3通讯线/充电器1 .离线数据传输器可以将巡更记录器采集到的数据下载到本传输器上，稍后再将数据传输到装有离线巡更系统的电脑。离线数据传输器可以存贮不少于35000个巡检点数据。2 .支持220V电压3 .闪灯和声音提示关于下载状态4 .防水(IP54)及防撞击外壳4信息钮(巡更点)1 .巡更站必须为配合巡更记录器的设计，须为不锈钢钮扣式全天候工作，功能不受外在因素影响，包括雨雪，腐蚀，恶意破坏及磁场干扰。2 .须采用非接触技术，无须电源。3 .工作温度：-30°C至60C巡更站直径不应大于20mm。五信息发布系统1信息发布系统软件配套2客户端电脑处理器：第十二代英特尔酷睿TMi5-12400显示器：23.8英寸显卡：IntelUHDGraphics730内存：16GB(16Gxl)3200MHzDDR4硬盘：256GB固态硬盘+ITB机械硬盘键鼠标配操作系统：TVindoWS操作系统3播放器(内置于显示屏内)1 .终端可设置定时播放指定节目，同一时间可播放多个节目。2 .在终端可用遥控器切换“联网广告机”与“单机广告机”功能，若广告机台数少，可先用单机广告机功能，台数多后在切换回联网广告机功能。3 .支持有线、wifi、单机模式播放。4 .可远程传输远程管理终端节目，远程删除终端过期文件，也可以U盘拷贝节目到终端。5 .制作节目支持图片、音频、视频、有分屏、叠层、图片特效、文本字幕特效，可设节目的图片素材在节目中的时长。6 .支持1080P高清播放。7 .控制中心即可监测到个终端播放的在线状态，还可查看异常记录。8 .支持轮播、插播计划，发送即时通知、定时开关播放、远程控制播放音量，可查看传输指令执行情况，可查看操作日志及节目(素材)播放在各终端的累计频次、时长等节目统计。9 .一台服务电脑可管理无数终端。432寸1.ED液晶屏背光类型1.ED屏体分辨率1920X1080视角178°颜色1677万色亮度250cdm2对比度1800:1响应时间4ms有效显示面积699（三）X393(v)CPU安卓4核运行内存IG储存8G视频播放支持WnIv、avi、flv、rm、rmvb、mpeg、ts、mp4等图片播放支持BMP、JPEG、PNG、GlF等喇叭86W*2输入电压AC110-220V整机功率130W待机功率w555寸1.ED液晶屏背光类型1.ED屏体分辨率1920X1080视角178°颜色1677万色亮度300cdm2对比度21800:1响应时间4ms有效显示面积1210×681mmCPU安卓四核运行内存IG储存8G视频播放支持Wnlv、avisflv>rm、rmvb、mpeg、ts、mp4等图片播放支持BMP、JPEG、PNG、GlF等预装系统信息发布系统喇叭8。6W*2输入电压AC110-220V整机功率200W待机功率WlW6单口网络面板1 .屏蔽类型：非屏蔽2 .规格：86型3 .含卡接式六类模块7五孔插座产品尺寸：86*86mm;电流：IOA六计算机网络系统设备1路由器1、本次配置要求：配置21个千兆光电复用口、2个千兆COMBO口；预留28个业务子卡扩展槽位；内置模块化双交流电源；2、转发率：包转发率率8.5MPPS,支持openflow功能,支持VX1.AN功能特性。2防火墙1 .采用专用x86多核架构，支持并配置单/冗余电源，必须独立专业防火墙设备；2 .内存24G,内置SSD硬盘264G,投标产品应支持10个GE电口，8个GE光口，2个万兆光口，配置1年特征库升级，3 .防火墙处理能力20Gbps,防火墙UDP吞吐量64字节小包22Gbps1518字节大包215Gbps,每秒四层新建不少于10万/秒4 .并发会话数2500万，在开启IPS、AV、应用识别及行为管理的情况下，整机HTTP有效吞吐27G,在开启IPS、AV、应用识别及行为管理的情况下，每秒新建22.5万/秒5 .支持基于硬件Hypervisor技术的底层虚拟化，各个虚拟防火墙之间完全隔离，可运行不同的防火墙版本，拥有完全独立的CPU、内存、接口等资源。提供虚拟防火墙资源配置管理界面截图；6 .支持基于接口/安全域、地址、用户、服务、应用和时间的防火墙访问控制策略、支持基于接口/安全域、地址、用户、服务、应用和时间的会话控制策略，包括总连接数控制、每秒总新建连接数控制、每IP总连接数控制、每IP新建连接数控制、支持策略预编译技术，在大量防火墙访问控制策略情况下整机性能不受影响；7 .可基于IP地址、网段、用户、时间、V1.AN.协议类型等条件设定入侵防御模块的检测事件及响应方式。提供相关界面截图。8 .支持并开通对HTTP、FTP、SMTP、POP3、IMAP协议的病毒检测和过滤功能、支持对文件感染型病毒、蠕虫病毒、脚本病毒、宏病毒、木马、恶意软件等过滤，病毒库数量不少于100o万；9.支持静态路由、动态路由(RIP、OSPFxBGP4)；10.支持基于入接口、源地址、目标地址、服务端口、应用类型的策略路由、支持并开通链路负载均衡，提供轮询、加权轮询、哈希等多种负载均衡算法；3核心交换机1、设备要求模块化设计，支持双主控双电源，扩展插槽数24；交换容量N256Tbps,包转发率N48000Mpps°2、配置要求：单台设备要求配置双主控双电源，配置264个SFP千兆光口，力24个千兆以太网电口，力8个SFP+万兆光口。3、为了保证物理层的传输安全，设备支持MACsec硬件加密技术。4、多业务板卡支持：支持扩展独立硬件防火墙业务板、IPS入侵防御系统业务模块、负载均衡业务模块、应用控制网关业务板、SS1.VPN业务板、EPONO1.T业务板。4单模光模块（千兆）SFP千兆单模光模块（1310nm,10km,1.C）；5单模光模块（万兆）SFP万兆单模光模块6汇聚交换机1、单台设备配置要求：配备224个千兆光口，8个千兆电口，24个万兆光口、剩余1个业务扩展槽位、实配2个风扇模块和2个电源模块；2、设备性能：交换容量2730Gbps,包转发率N210Mpps;3、多业务类型支持：支持无线AC功能；支持扩展独立硬件防火墙业务板。4、由于弱电井空间有限，要求设备高度W1U。724口接入交换机1.交换容量2430Gbps;包转发率2150Mpps,若有A/B指标，以制造商官网A值为准；2 .千兆电口224个，万兆光口力4个；3 .为了满足环境无噪声要求，设备需支持无风扇设计；4 .为了满足环境小尺寸要求，设备需支持深度<:210nm,提供官网截图或链接证明材料；5 .支持4K个V1.AM支持VoiCeV1.AN,基于端口的V1.AN,基于MAC的V1.AN,基于协议的V1.AN；6 .支持MAC地址216K；7 .支持静态路由、RIP、RIPng、OSPF、OSPFV3路由协议；8 .支持IPv6；9 .支持IGMPvIv2v3snooping,M1.DSnooping,PlMSnooping,IGMPvIv2v3,PlMSM/DM/SSM；10 .支持802.Ix认证、A认证、Radius.TACACS+等多种方式;11 .支持G.8032以太环保护协议；12 .支持能效以太网标准（EEE）：13 .支持SNMPvl/v支V3、Telnet远程维护、网管系统管理、WEB网管；88口接入交换机1 .交换容量2350Gbps,包转发率235MPPs,若有A/B指标，以制造商官网A值为准；2 .支持8个千兆电口，可用GESFP端口22个；3 .可通过前面板指示灯获取各种设备重要信息,包括端口/内存/CPU使用状态等；4 .支持4K个V1.AM支持VoiCeV1.AN,基于端口的V1.AN,基于MAC的V1.AN,基于协议的V1.AN；5 .支持MAC地址216K；6 .支持IGMPSnoopingV1/V2/V3,可控组播、CAC频道访问控制，组播V1.AN注册MVR,用户组播访问控制、用户组播访问记录；7 .支持802.Ix>TACACS+等多种方式；8 .支持端口隔离，用户分级管理和口令保护，CPU防攻击、CPU过载保护等功能；9 .每端口支持8个硬件队列，支持SP、WRR、SP+WRR等队列调度算法；10 .支持ERPS以太环保护协议；I1.支持SNMPvlv2v3sTeInet远程维护等管理；9网络管理平台1、配置要求：配置200个节点的设备管理。2、架构方式：采用平台+组件功能的架构方式，要求可管理设备、用户终端、业务资源，并实现在同一平台，统一界面下一体化管理。3、业务联动：支持各类安全威胁的分析和联动（支持防火墙、IPS、交换机、终端软件等上报信息的分析）；并支持在拓扑中显示攻击路径、攻击源等节点信息。4、多厂商设备配置及软件管理：支持H3C/HUAWEI/CISCO/HP等设备的批量配置和软件管理，包括的软件版本和软件库中最新可用的软件，更新设备的软件；10网络管理平台服务器1 .CPU：2*12核InteI至强可扩展处理器；2 .内存：4*32GBDDR42
