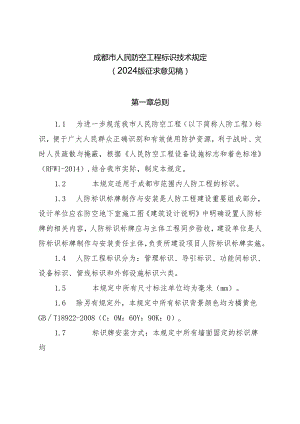

成都市人民防空工程标识技术规定（2024版征求意见稿）第一章总则1.1 为进一步规范我市人民防空工程（以下简称人防工程）标识，便于广大人民群众正确识别和有效使用防护资源，利于战时、灾时人员疏散与掩蔽，根据人民防空工程设备设施标志和着色标准（RFWl-2014）,结合我市实际，制定本规定。1.2 本规定适用于成都市范围内人防工程的标识。1.3 人防标识标牌制作与安装是人防工程建设重要组成部分，设计单位应在防空地下室施工图建筑设计说明中明确设置人防标牌的相关内容，人防标识标牌应与主体工程同步验收，建设单位是人防标识标牌制作与安装责任主体，负责所建设项目人防标识标牌实施。1.4 人防工程标识分为：管理标识、导引标识、功能间标识、设备标识、管线标识和外部设施标识六类。1.5 本规定中所有尺寸标注单位均为毫米（mm）。1.6 除另有规定外，本规定中所有标识背景颜色均为橘黄色GBT18922-2008（C：0M：60Y：90K：0）o1.7 标识牌安装方式：本规定中所有墙面固定的标识牌均采用不锈钢膨胀螺丝配以广告钉和工业专用胶四孔或六孔固定安装，安装示例见图1、图2。2020MM根据长度确定四角固定2020六角固定图1四孔固定安装示意图图2六孔固定安装示意图第二章管理标识2.1 管理标识包括人防工程示意图、人防工程维护管理制度、人防工程平时使用须知3个标识牌。2.2 人防工程示意图标识牌内容包括：区位示意图、人防工程平面示意图、人防工程及各防护单元功能信息（人防工程建筑面积、防护单元数量、防护单元战时功能、防护单元出入口、管理标识牌所在位置示意等）。标识牌样式及尺寸示例见图3。标识牌字体为国标黑体。2.3 人防工程维护管理制度标识牌内容见附录A,人防工程平时使用须知标识牌内容见附录Bo标识牌样式及尺寸示例见图4。标识牌字体为国标黑体。图3人防工程示意图标识牌样式及尺寸示例6005202020Q人防工程平时使用须知<ARMBARRS;a>ID(ABWARKI<IVVV>.MtBXWnffamT：1 .三w-mw<mr4rvnt,r)VH.ariH三Rfi三tA三lFW三三-ffA.9mQV9IO人艮舫交Ie关N热埼履.S因，不迨血防F9Nnfiff三*9mS1l6.2 m止我入防工e内生产能.SWtlKattMA.单止两人跖工9内,相川也捧触余,AMR*.*R.止以任何布式事6入第1口的,'3.M俭IQ个人不0占用人物工,止flKIORHH.I!人就工”9lltRX他怠WARxii«tio«nQ)ttne4、人的工!！改万j3ll8人聒王(】；BBJV.*ttAB2VB11ttl.任fT(C国个不Q自作改£人犷；fl.5RK角情或下A工91畲政比技需美濯律蹑It无偈我用.使增人仔累mi11配含.11n*wttHA6工的行为，QOflhrn!个人克(s止鼻鼻入昆5三三11三.By三三nwm11三三RX三HffanMnwa三n.伍删逡交*!TAWRBil三.ARaffODRiAAD*SM字高34a4字高18IS。人防工程维护管理制度便.ftR"nan,A防工的护次行,位员任vsaet*Qm0HHvUfinswMO1.HAB*flrk的HR.任010内。,0tlRffMttVItnBfltItttttrfVffi.二保府A5工!！梅先,克».7HHBa*MI99tt9*e.7wasRxnr)DttraftrM11修礼.,MmAreMifiwAx4,电储可.ftK*W11MIH.r三rt.»«IO.t4蝎1第单卡精今少座一次H.向工少内启w.VHWftrewn用CJi木"8.坊AtaB.T.V传C.B11三lR9IIMVmVHtl-F.V'/Jg；/)S.鲜冷人好工内艮00九好,M,正宗R4WaMft.«”需.不ta,第a$订曼沙;I一次1“曾H6<f集少开0WlQ次.HMAMtiiaeve一次谛5土.9拘人防工MM.H4c*tSBKH.ve*.不。II8IIP.六.停押人4工SOI"株幄灵却,ft«12«.配电电斗内维清港不Iititttaii.7waeaswm：；¥巾人WaInflD防5同办公fi«i字高34tt4-Jfiia图4人防工程维护管理制度人防工程平时使用须知样式尺寸示例2.4 管理标识牌材质：采用国家标准平板铝合金，厚度不小于2mm,面层采用工程级反光材料，图徽及边框为白色反光膜，单面贴膜，反光膜应具备较好的逆反射性能，耐久时间应在7年以上。2.5 管理标识牌设置位置：人防工程直通室外机动车坡道出入口处（没有机动车坡道的安装于主要出入口处）非防护区一侧墙体醒目位置。2.6 管理标识牌安装数量：单个人防工程建筑面积100OO11f（含）以下的安装1组，10000m2-20000rrf（含）的安装2组，20000tf30000（含）的安装3组，以此类推。当同一项目分区设立多个防空地下室时,应分别设置管理标识且需满足上文中数量规定。2.7 管理标识牌安装要求：各管理标识牌间隔小于50mm但大于20mm,各标牌须位于同一水平面，下沿与地面距离为1400mm,当标牌位于斜坡时，斜坡最上方标牌下沿与地面距离为1400mmo次序由外向内或由左向右为人防工程平面图人防工程维护管理制度人防工程平时使用须知。当悬挂空间有限时，应根据现场条件调整安装位置，确保标识牌的视觉效果。第三章导引标识3.1 导引标识包括外部导引标识、内部导引标识、口部导引标识、人防墙体标识。3.2 外部导引标识仅针对人员掩蔽和含有人员掩蔽防护单元的工程，包括外部导引指示立牌和人防工程标识牌，标识样式及尺寸示例分别见图5、图6。标识牌字体为国标黑体。(C:OM:6OY:9OK:OC:70M:75Y:80K:35正视明比例1：1比例1:1图5外部导引指示立牌样式及尺寸示例700*81022034260S人防工程成都市人民政府国防动员办公室监制图6人防工程标识牌样式及尺寸示例3.2.1 外部导引指示立牌尺寸及材质：规格2350x800x100mm,材质为镀锌板1.5折弯焊接（内框架为40x40镀锌方管焊接），底色为橘黄色GB/T18922-2008（C：0M：60Y：90K：0）烤漆，辅助色为深褐色GB/T18922-2008（C：70M：75Y:80K：35）烤漆，其标志和文字内容为丝印，底座高度为100,焊接150x150x5铁板两个，采用不锈钢膨胀螺栓固定在混凝土加固底座上，混凝土底座尺寸为1000（长）x500（宽）x400mm（深）。3.2.2 外部导引标识安装位置：外部导引指示立牌应设置在人员掩蔽工程主要出入口IOnI2011的室外道路一侧，指示立牌安装位置必须明显、醒目、便于识别；人防工程标识牌应设置在人防工程直通室外机动车、非机动车出入口横梁外侧上方显著位置。3.2.3 外部导引标识材质：采用国家标准平板铝合金，厚度不小于2mm,面层采用工程级反光材料，图徽及边框为白色反光膜，单面贴膜，反光膜应具备较好的逆反射性能，耐久时间应在7年以上。3.3 内部导引方向标识用于人员通过外部导引指示立牌后，地下工程内部至人防区域的指引。标识样式及尺寸示例见图7,标识牌字体为国标黑体。7002030380202003020人防工程图7内部导引方向标识样式及尺寸示例3.3.1 内部导引方向标识尺寸及材质：采用5mm瓷白磨砂亚克力板彩喷，面层采用工程级反光材料，图徽及边框为白色反光膜，单面贴膜，反光膜应具备较好的逆反射性能，耐久时间应在7年以上。3.3.2 内部导引方向标识安装位置：当疏散人员通过地面进入人防战时出入口的疏散路径大于20米或存在坡道、通道、岔路、楼梯转向等方向干扰时,应在转向处增设内部导引方向标识。3.4 部导引标识，包括主、次要出入口部标识。3.4.1口部标识牌材质：采用5mm瓷白磨砂亚克力板磨斜边,彩喷,蓝色GBT18922-2008（C：100M：80Y：0K：0）图形符号、白色边框。中文字体为国标黑体，英文字体为国标黑体。口部标识牌样式、尺寸示例见图8。477I（防护单元二）1|已战时次要出入口|WARTIMESECONDARYENTRANCFS1.g1.CN'O,9co500图8口部标识牌样式及尺寸示例3.4.2部标识牌安装位置：应于人防工程主、次要出入口内外侧双向设置，默认安装位置为人防门框右侧位置，安装时应确保标识牌水平，标识底部距地面1900mm,距口部边沿200mm,安装示例见图9。当门框右侧不满足安装要求时应安装人防门框左侧，安装高度与间距同右侧；当人防门框左右两侧均无法满足安装要求时，应安装在人防门框上方正中位置，标识牌下沿距人防门框上沿100mm。如果以上条件均无法满足时，根据现场情况调整以确保安装效果。200图9口部标识牌安装示例3.5人防墙体标识应在防护区一侧喷涂。临空墙、单元隔墙应在墙体的两侧分别喷涂。需战时洗消的人防口部房间（包括防毒通道、脱衣间、淋浴间、穿衣间、密闭通道、滤毒室、除尘室、扩散室、风井）内部墙面，人防柴油电站内部墙面、采用砖墙平时砌筑到位的人防功能房间的内部墙面不需喷涂墙体标识。人防墙体标识应确保平直、整齐，人防墙体标识由色带及提示语“人防墙体严禁破坏”组成，标识宽400mm,提示语字体应为国标黑体，颜色为白色，字体高度为240mm,字间距50mm,提示语字样间隔1016m,涂刷时应保证每一面长度大于2.5m的墙体均有提示语，墙体标识下沿距地面IlOomm,标识样式及尺寸示例见图10。当人防墙体标识位于斜坡且坡道长度不大于3m时墙体标识应保持水平；当坡道长度大于3m时墙体标识应与坡道保持一致。1060T->r10602O人防墙体严禁破坏图10人防墙体标识样式及尺寸示例第四章功能间标识4.1人防工程内所有人防功能间均应设置功能间标识牌。标识牌选用表见附录C。4.2功能间标识牌材质：采用5mm瓷白磨砂亚克力板彩喷，蓝色GBT18922-2008（C：100M：80Y：0K：0）图形符号、边框、文字背面丝印。中文字体为国标黑体，英文字体为国标黑体。标识牌样式、尺寸示例见图11。图11功能间标识样式及尺寸示例4.3功能间标识牌安装位置：安装在门框正上方，离门框上沿100mm。平时不到位的房间，标识牌可安装在功能间所在区域实体墙上醒目位置。第五章设备标识5.1 人防工程内部战时使用的设备应按国家有关规定，由生产(或制作)单位安装铭牌，其着色和标识参照人民防空工程设备设施标志和着色标准(RFJ01-2014)执行。5.2 防化设备油网滤尘器、过滤吸收器等防化设备按国人防防化检(2016)01号文件进行着色和标识。第六章管线标识6.1 人防工程内应进行标识的管线：战时使用(含平战结合)的进排风管道、各类测量管、给排水等管道、防护阀门等。6.2 管线标识应在起、止点处设置，同管线标注间隔不应超过10m,特殊情况，标注部位可做适当调整。当采用吊牌类标识时，材质为厚度不小于3mm的磨砂亚克力板彩喷，耐久时间应在10年以上不褪色，背景颜色为橘黄色CMYK(0,60,90,0),字体为国标黑体，白色。6.2.1 通风类管线标识由管线名称和气流箭形组成。管线名称用汉字标明，如：“战时进风”、“战时排风”、“战时送风”、“战时回风”、“战时排烟”等，文字及箭形均为橘黄色CMYK(O,60,90,0),字体为黑体。通风类管线标识采用喷漆标示，样式及尺寸示例见图12。战时进风一-Tn-战时排风一60160I图12通风类管线标识样式及尺寸示例6.2.2 给水排水类管线标识由管线符号和水流箭形组成。管线名用用汉字标明。如“战时给水”，“战时排水”等。字母及箭形均为橘黄色CMYK(O,60,90,0),字体为黑体。防毒通道、密闭通道处的冲洗栓应设置标识吊牌，并注明不得饮用。给水、排水类管线标识采用挂牌标示，尺寸示例见图13。图13给水排水类管线标识样式及尺寸示例6.2.3 电缆管线、人防专用电缆桥架、通风类管线(含各类测量管)、给排水类管线预留接口应制作标识牌，悬挂于预留端。标注内容：名称、规格型号，样式及尺寸示例见图14。2020图14管线标识牌样式及尺寸示例第七章外部设施标识7.1 战时出入口覆土盖板楼梯、人防电力电缆井、油管接头井等部位应设置人防外部设施标识。7.1.1 当人防外部设施位于景观绿化带内时，应采用地埋桩形式标注该人防设施范围的角点。地埋桩可采用石材、混凝土或铝合金制作，规格为15OmmX150mmX900mm(长X宽X高)，埋深400mm,表面颜色为橘黄色CMYK(0,60,90,0),设施名称位于标桩中央，并标注文字“人防设施严禁破坏"，线条宽度为10mm,字体为国标黑体，字高608OnIn1。当采用混凝土地埋桩时文字凹于平面8-12mm,当采用铝合金桩时，可铝合金表面丝印字体。标识样式及尺寸示例见图15。图15地埋桩样式及尺寸示例7.1.2 当战时出入口覆土盖板楼梯、人防电力电缆井、油管接头井所在区域的地面采用硬质铺地时，应采用丙烯酸漆用虚线，在地面标示出人防设施平面范围轮廓线，线宽300mm,并在轮廓范围内正中标注文字“人防设施严禁破坏”，字体采用国标黑体，字高650mm,标识样式及尺寸示例见图16otdlllllllllllfe2900:导人防设施:严禁破坏:图16出地面楼梯油漆标示范围、样式及尺寸示例第八章执行时间本规定修订于自2024年X月X日起执行，有效期两年。附录A人防工程维护管理制度一、按照“谁使用、谁负责”的原则，人防工程的维护管理实行岗位责任制度、定期检查和维修保养制度以及档案管理制度，管理人员要明确维护管理的责任、任务和内容，做到责任明确、管理档案健全、检查维护到位。二、保持人防工程原结构完整、完好。不得擅自改变人防工程原结构布局，不得擅自在人防工程的顶板和防护墙体打洞穿孔。三、保持人防工程内防护密闭设施启闭灵活、密闭可靠。金属、橡胶制品无锈蚀损坏。防护密闭门、密闭门、防爆悬板活门的轴承或手柄应每年至少注一次黄油，每月至少开启12次。平时将防护密闭门、密闭门用木楔垫起，防止变形、下垂。平战转换构件、战时设备应妥善保管和按时维护。四、保持人防工程内通风设备设施完好，运转正常、启闭灵活，不得擅自拆改。进、排风机房和滤毒室应保持干净、整洁、不得堆放杂物。风机应每年至少注一次机油或黄油，风机每周应至少开机运转12次。机械通风设施每年应刷一次防锈漆。五、保持人防工程内给、排水设备设施完好，运转正常，不得擅自拆卸。六、保持人防工程内供电系统完好，运转正常。各配电室和配电箱内保持清洁，不得堆放杂物。不得擅自改变原供电线路、位置和乱拉电线。附录B人防工程平时使用须知根据中华人民共和国人民防空法和四川省中华人民共和国人民防空法实施办法，制定人防工程平时使用须知如下：1、按照“谁使用、谁维护、谁管理”的原则，人防工程和设施的消防、安全和维护管理，平时由使用者负责，使用和管理应遵循人民防空相关的法律法规，如因管理不善造成防护功能受损的应依法承担相应责任。2、禁止在人防工程内生产或存放易燃、易爆、有毒、放射性和腐蚀性物品；禁止在人防工程防护范围内采石、取土、钻探、爆破；禁止向人防工程排放废水、废气和倾倒废弃物；禁止占用、堵塞和毁坏人防工程及其出入口；禁止其他危及人防工程及设施安全或降低人防工程使用防护能力的行为。3、任何单位和个人不得擅自占用人防工程，人防工程平时利用不得改变其防空功能，不得影响工程安全、降低防护等级。4、任何组织或者个人不得擅自拆除人防工程和设施，确需拆除的，必须报经人民防空主管部门批准，并由拆除单位负责补建或者补偿。5、对损害和破坏人防工程的行为，任何组织或个人都有权制止并向人民防空主管部门举报。人民防空主管部门将依法对损坏或破坏人防工程的行为进行处罚；构成犯罪的，依法追究刑事责任。附录C功能间标识牌选用表序号功能间标识牌安装说明（条件不满足时，可根据实际情况调整）1防毒通道Air-ockW防毒通道AIR-1.OCK防毒通道门外2密闭通道AirtightPassageE密闭通道AIRTIGHTPASSAGE密闭通道门外3洗消间DecontaminationRoom洗消间Deconiaminationroom洗消间门外4脱衣室ClothesRoomEI脱衣间C1.OTHCSROON脱衣间门外5淋浴室ShowerRoom淋浴间SHOWERROOM淋浴室门外6检查穿衣室ChecktheDressingRoom检查穿衣室CHECKTHEDRESSINGROOM检查穿衣室门外7简易洗消间SimpleDecontaminationRoomfu.简易洗消间6：MPtEOeCCNlAMINATION简易洗消间门外序号功能间标识牌安装说明（条件不满足时，可根据实际情况调整）8战时进风机房Airintakeroom战时进风机房ROOMAIRINTAKE战时进风机房门外9战时排风机房ExhaustMachineroom战时排风机房D(HAUSTMACHIhEROOH战时排风机房门外10滤毒室Gas-fiIteringRoom滤毒室GAS-FI1.TtRINGROON滤毒室门外11扩散室DiffuserChamber扩散室DIFFUSERGiAiKR扩散室门外12除尘室DustRemovaIRoomI"l除尘室DUSTReMOVA1.RCOM除尘室门外13防化通信值班室CBRProtectionandComnunicationDutyRoom防化通信值班室C8RPROTECTl(XAXDOonnukicationOUrYrock防化通信值班室门外14储油间OiIStorageRoomI储油间OI1.STORAGER00tt储油间门外15柴油电站DieselPowerStation柴油电站DIESE1.POWERSTATIOH柴油电站门外16配电控制室DistributionRoom配电控制室DISTRIBiniOM配电控制室门外序号功能间标识牌安装说明（条件不满足时，可根据实际情况调整）17集气室Plenum5集气室P1.ENUM集气室门外18盥洗室Washroomf盥洗室WASHROOM盥洗室门外19战时男厕WartimeMen'sRoomIffl战时男厕wartimeMensroon战时男厕门外20战时女厕WartimeWomen,sRoom战时女厕MARiMEmwlksroom战时女厕门外21战时水箱间WartimeTankRoom战时水箱间WP11M峭KRCOiI战时水箱间门外22防化器材储藏室Anti-CBREquipmentStorageRoom防化器材储藏室ANTIC图EQUIPMENTSTORAGEROOM防化器材储藏室门外23临战转换构件储藏室StructureIComponentStorageRoom献转换构件雕室SnilICTlJRAlCoW呐FNSSTORAGERCOM临战转换构件储藏室门外24战时专业队指挥中心CommandCenterofServiceTeamforCivilAirDefence娴专蚓储帆HB湖，CE'E）*CFCVll4博*娥战时专业队指挥中心序号功能间标识牌安装说明（条件不满足时，可根据实际情况调整）25防护单元连通口ProtectiveUnitConnectedEntrance防护单元连通口两侧目防护单元连通口J1PROTicnvEUNfTCONNECTSENTRANCE
