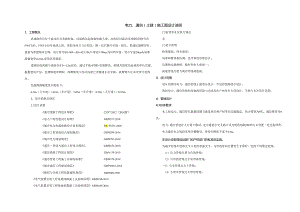

民康路电力、通信（土建）施工图设计说明.docx

电力、通信（土建）施工图设计说明1、工程概况民康路项目位于渝北区双龙湖街道，该道路东起规划桂馥大道，向西经过渝北区两路组团F分区F38TT/03、F38T-2/03号地块之间，再折向南方与公园北一路（民兴路片区段）相交。拟建民康路项目，规划为新建城市支路，设计桩号K0+000K0+425.586,长度425.586m,双向两车道，设计车速20kmh,标准路幅宽度16.Om,采用沥青路面。道路沿线两侧与地块存在012m高差，通过平场+挡墙+放坡解决，挡墙及放坡均由地块单位实施。根据建设计划，民康路建设期间，两侧地块大部分段落已实施或正在实施，故揩墙不在本次设计范围内。民康路路幅宽度分配如下：4.Om（人行道）+4.Om（车行道）+4.Om（车行道）+4.Om（人行道）=16.Onu2、设计依据及规范2.1设计依据城市道路工程设计规范CJJ37-2012（2016版）电力工程电缆设计标准GB50217-2018城市电力电缆线路设计技术规定D1./T5221-2016城市工程管线综合规划规范GB50289-2016城市电力规划规范GB50293-2014通信管道与通信工程设计规范GB50373-2019通信线路工程设计规范GB51158-2015通信管道工程施工及验收标准GB50374-2018城市通信工程规划规范GBT50853-2013建筑与市政工程抗箧通用规范GB55002-2021电气装置安装工程电缆线路施工及验收标准GB50168-2018电气装置安装工程接地装置施工及验收规范GB50169-20162.2初设意见及执行情况无2.3设计原则统筹规划，同步建设：局部和整体相协调，技术和经济相结合：近期和远期兼顾，临时和永久相统一；新建管线尽量与现有管线相衔接。3、设计范围设计范围内电力、通信管线土建部分设计，不包括线路部分设计。现状电力、通信管线和设施的拆除与迁改均由产权单位专项设计，不纳入本次设计范围。4、管线设计4.1总体要求本工程电力、通信管孔数量前期与建设单位和产权单位沟通确定，电力排管为9孔，通信排管为9孔。电力、通信管道在人行道下敷设，电力通道在交叉路口及直线段每隔200米左右设置一处过街排管。电力通信在主线段采用共槽敷设，排管间挣距不低于0.5m。本设计应取得规划部门和产权部门的批准后实施。为减少管线在道路交叉口处的重叠交叉，当管线竖向位置发生矛盾时，宜按下列规定处理：（1）压力管线让重力自流管线：（2）可弯曲管线让不易弯曲管线；<3）分支管线让主干管线；（4）小管径管线让大管径管线。曲线段检修井根据实际情况设置。电力检查井按照国家电网公司配电网工程典型设计IOkV电缆分册2016版实施。人行道下井盖采用不锈钢下沉式井盖，上覆人行道铺装，下部为钢筋混凝上现浇，厚度不小于12cmO电力检查井在分支位置采用在电缆井下部设置喇叭口型式以满足电缆转弯半径要求，如现场条件不能满足尺寸要求，由建设单位和产权单位协商解决。当检查并与其他管线冲突时，可适当调整检查井位置和尺寸。4.5通信检查井在通信排管过街、转弯、连接处设置工作井：在通信排管沿直线段每60m-80m设置检查并，曲线段检查井根据线路实际情况确定。通信井做法详大样图，井盖采用成套球磨铸铁防盗井盖（含井座）o由于本项目位置受限，过街分支管较少，结合项目实际情况，不设置三通井或四通井，分支位置在侧墙预埋分支管。人行道下手孔井井盖承载能力为B125,井盖试验允许变形值应符合GB/T23858-2009相关要求。要求井座底面支承压强N7.5Nmm地基应作压实处理，要求基础承载力2150kPa,管道回填密实度290%。支架采用成品夏合材料支架，参考图集YD/T5178-2017»通信排管与通信井接口处应作喇叭口，通信排管在分支段应加深与分支喇叭口接顺。若通信检查井和其他检查井冲突，位置可稍做移动。6、排水在电缆井内设置集水坑，电缆井中敷设75UPVC排水管连通集水坑，然后集中排放至雨水管网，电力井的纵向排水坡度，不得小于0.5与。电缆排管的纵向排水坡度，不宜小于0.2%。施工后，应确保排水畅通、防止倒灌现象。6、电力排管接地沿电力通道外侧通长埋设一根-50X5热镀锌扁钢作为接地干线。工作井外每个角各设一根1.50X5X2500mm热镀锌角钢接地极（共4支），接地板完全打入基础土中。接地干线与接地极及井内其他金属预埋件可靠焊接连通。接地电阻不大于4欧。所有金属构件作好防腐防锈处理。4.2 电力管线设计民康路：电力主管线在人行道下埋设3X3电力排管，支线过街设置4X1电力排管。在电力排管旁设置2回电力通信管，电力主排管管材选用CPVCl67/8高压红泥管，电力通信管采用CPVCII0/5高压红泥管，排管敷设完成后采用专用堵头对各管孔进行封堵。电力管线起终点应与现状电力管线接通，否则应做好相应的隐藏标记。电力排管敷设时采用C25险包封，电力通信管线共槽段，在敷设时管顶埋深面层不得小于0.6m,当不满足深度要求时应采用铺设钢筋网予以加强。在道路交汇区域预留与其他道路或者地块用电接口，详见平面图。敷设要求为：管孔排列平齐，间隔均匀。电力管道与其他管线交叉时的间距应满足GB50217-2018,5.1节和GB50289-2016,第4节相关要求。4.3 3通信管线民康路：主管线采用9孔通信排管(6孔PVCIlO双壁波纹管+3孔PVCIlO蜂窝管)。排管敷设完成采用专用堵头对各管孔进行封堵飞电力通信管线共槽段，通信排管在人行道下埋深不得小于0.9m,通信排管过街时应采用混凝土包封，车行道下管顶埋深距道路面层不得小于0.9m。通信管道与其他管线交叉时的间距应满足GB50373-2019表4.0.4和GB50289-2016,第4节相关要求。通信排管起终点与现状通信线路接通，否则应做好相应的封堵和标记。在道路交汇区域预留与其他道路或者地块接口，详见平面图。敷设要求为：管孔排列平齐，间隔均匀。管孔的分配由业主与各产权单位协商确定。4.4 电力电缆井在电力通道转角、分支、过街处设置电力电缆井。民康路：在电力通道沿直线段每50m左右设置直通电力检查井(Wl.3mX1.3.0mXHl.5m),由于本项目位置受限，过街分支管较少，结合项目实际情况，不设置三通井或四通井，分支位置在侧墙预埋分支管。9、施工注意事项本工程的电缆通道及过街管有与其它管线交叉情况，施工时根据实际情况加大埋深。电力排管采用高压红泥管，并配套采用管枕和堵头，空隙用混凝土包封回填压实。横向设置的支管，若对侧无法设置检查井时，可取消检杳井，采用专用堵头将管口全部封堵，并做好相应的隐藏和标记措施。当道路实施到预埋管线阶段时，应及时通知两侧地块开发商，对连接地块的管辖进行预留预埋.IOx其它本工程由于综合管网较为复杂，涉及各相关专业主管部门多，因此在施工过程中难免出现各种更杂技术问题，施工单位应在出现具体施工难题时及时通报甲方，设计单位及各相关部门共同研究解决，切忌野蛮施工。管道在施工过程中，若开挖到其它管道，应采取相应的措施进行保护。电力管道施工前必须与当地产权部门衔接，施工中必须严格满足其技术要求。未尽之处可参考国家标准图集U0KV及以下电缆敷设12DloI-5、电力电缆井设计与安装07SDl(H-8、地下建筑防水构造10J301、国家电网公司配电网工程典型设计IOkV电缆分册2016版、地下通信线缆敷设05X101-2、地沟及盖板02J331、通信管道人孔和手孔图集YD/T5178-2017»11、环保专节1、电力通道施工时，应注意开挖合理性，开挖土石方合理堆放。2、散落在道路上的泥土应及时清扫，保证道路清洁无污染，施工现场做到工完料尽场地清，随做随清，当天做当天清。3、其余未尽事宜按国家相关规范执行。本工程检查并应根据现场情况采取相应的防水措施。检行井所有外露碳钢金属构件均需热镀锌防腐。安装螺栓要求采用不锈钢材质。8、电气抗震设计内径不小于6011m的电气配管及重力不小于150Nm的电缆梯架、电缆槽盒、母线槽均应进行抗震设防。抗震支吊架设计由业主另行委托专业公司完成，专业公司设计完成后待设计单位确认后方可施工。电力工程应符合下列规定：1、地下或半地下砌体结构，破砌体强度等级不应低于MUl0,块石砌体强度等级不应低于MU20；砌筑砂浆应采用水泥砂浆，强度等级不应低于M7.5。2、地下管道的混凝土强度等级不应低于C25；构造柱、芯柱、圈梁及其他各类构件的混凝上强度等级不应低于C25。3、各类构筑物的非结构构件和附属设备，其自身及其与结构主体的连接，应进行抗震设计。电气管路不宜穿越抗震缝，当必须穿越时应符合下列规定：1、采用金属导管、刚性塑料导管敷设时宜靠近建筑物下部穿越，且在抗震缝两侧应各设置一个柔性管接头；2、电缆梯架、电缆槽盒、母线槽在抗震缝两侧应设置伸缩节：3、抗震缝的两端应设置抗震支撑节点并与结构可靠连接。电气管路敷设时应符合下列规定：1、当线路采用金屈导管、刚性塑料导管、电缆梯架或电缆槽盒敷设时，应使用刚性托架或支架固定，不宜使用吊架。当必须使用吊架时，应安装横向防晃吊架：2、当金属导管、刚性塑料导管、电缆梯架或电缆槽盒穿越防火分区时，其缝隙应采用柔性防火封堵材料封堵，并应在贯穿部位附近设置抗震支撑；3、金属导管、刚性塑料导管的直线段部分每隔30In应设置伸缩节。电力工程量序号名称型号规格单位i<!p-各注1人行道电力排管9孔CPVC167/8+2孔CPVCl10/5高压红泥管米360含管材及配套管枕等2车行道电力排管9孔CPVC167/8+2孔CPVCl10/5高压红泥管米96含管材及配套管枕等3车行道电力排管4孔CPVCI67/8+1孔CPVCl10/5高压红泥管米42含管材及配套管枕等4直通电力检查井Wl.3m×1.3.0m×Hl.8m座17国家电网公司配电网工程典型设计IOkV电缆分册/P1515热镀锌扁钢-50x5米6686热镀锌角钢1.50x50x5,1.=2.5m根687UPyC排水管DN75米500哲估8现状电力管线、设施拆除、迁改产权单位专项设计，不在纳入本次设计范围项1通信工程量序号名称型号规格单位数备注1人行道通信排管6孔PVCl10+3PVC11O蜂窝管米360含管材、配套管枕、堵头等2车行道通信排管9孔BWFRPloo过街排管米96含管材、配套管枕、堵头等3车行道通信排管4孔BWFRPloo过街排管米12含管材、配套管枕、堵头等4通信直通检查并W1.52m×1.2.14m×H1.6n,详大样图座：14人行道下5UPVC排水管DN75米500暂估6现状通信管线、设施拆除、迁改产权单位专项设计，不在纳入本次设计范图项1
