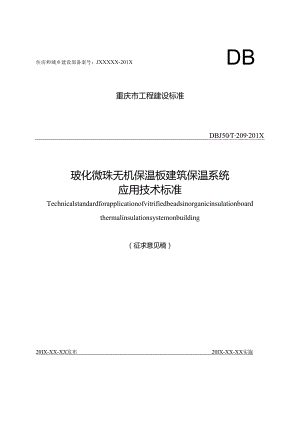

住房和城乡建设部备案号：JXXXXX-201XDB重庆市工程建设标准DBJ50T209201X玻化微珠无机保温板建筑保温系统应用技术标准Technicalstandardforapplicationofvitrifiedbeadsinorganicinsulationboardthermalinsulationsystemonbuilding（征求意见稿）20IX-XX-XX发布20IX-XX-XX实施重庆市城乡建设委员会发布根据重庆市城乡建委关于下达2017年度重庆市工程建设标准制订（修订）项目计划（第二批）的通知（渝建（2017）628号）文件要求，标准编制组经广泛调查研究，认真总结工程实践经验，参考有关国家标准，并在广泛征求意见的基础上，对玻化微珠无机保温板建筑保温系统应用技术规程DBJ<50-209-2014进行了修订，完成了本标准的编制工作。本标准主要技术内容是：1.总则；2.术语；3.基本规定；4.材料；5.设计；6.施工；7.验收。本标准修订的主要内容是：1、重新界定术语一玻化微珠无机保温板，明确规定以水泥基为主的胶凝材料为原材料。2、调整了玻化微珠无机保温板技术性能指标。3、提高了耐碱玻璃纤维网格布技术指标。4、完善了设计、施工、章节相关条文。本标准由重庆市城乡建设委员会负责管理，由中煤科工集团重庆设计研究院有限公司负责具体内容的解释。在执行本标准中的意见和建议反馈给中煤科工集团重庆设计研究院有限公司。本标准主编单位本标准参编单位本标准主要起草人本标准审查人员1总则12术语23基本规定54材料61.1 系统性能61.2 材料性能75 设计145.1 一般规定145.2 构造设计155.3 热工设计206 施工226.1 一般规定226.2 外墙保温工程226.3 屋面、地面保温工程287验收317.1 一般规定317.2 外墙保温工程327.3 屋面保温工程367.4 地面保温工程38本规程用词说明42引用标准目录41条文说明44Contents1 General12 Terms23 Basicrequirements54 Material64.1 Systemperformance64.2 Materialsperformance75 Design145.1 Generalrequirements145.2 Structuredesign155.3 Thermalengineeringdesign206 Construction216.1 Generalrequirements216.2 Externalwallthermalinsulationproject216.3 Roof,thegroundinsulationengineering277 Acceptance307.1 Generalrequirements307.2 Externalwallthermalinsulationproject317.3 Roofthermalinsulationengineering357.4 Groundinsulationengineering37Explanationofwordinginthisspecification401.istofquotedstandards41Explanationofprovisions431.0.1为规范玻化微珠无机保温板建筑保温系统及其建筑防火隔离带的工程应用，保证工程质量，做到技术先进、安全可靠、经济合理，制定本标准。条文说明：玻化微珠无机保温板是一种优质高效的保温材料，其燃烧性能达到A级，属不燃材料，与传统的保温材料相比，具有导热系数小、燃烧级别高、无毒、适用范围广、化学性能稳定等突出优点。随建筑设计防火规范GB500162014对外墙保温系统的防火性能提出更高的要求，近年来玻化微珠无机保温板已发展成为应用范围广泛的一类A级保温材料。为在全市范围内推广应用该按术，规范、指导玻化微珠无机保温板建筑保温系统的设计、施工、脸收，做的技术先进、安全可靠、经济合理，本标准结合实际情况，经过试脸验证及玻化微珠无机保温板工业化生产及工程应用实践，在广泛调查研究、认真总结实际施工经验的基础上，参考其他有关标准对原标准进行修订。1.0.2本标准适用于重庆地区新建、扩建、改建民用建筑的玻化微珠无机保温板建筑保温工程及其建筑防火隔离带工程的材料、设计、施工及质量验收。条文说明：本条规定本标准的适用范围。既有民用建筑外墙节能改造工程选用玻化微珠无机保温板时，墙体基层应按相关技术要求处理后，可参照本标准执行。1.0.3玻化微珠无机保温板建筑保温工程及其建筑防火隔离带工程的材料、设计、施工及质量验收，除应执行本标准外，尚应符合国家和重庆市现行有关标准的规定。条文说明：本条界定了执行本标准与其他标准之间的关系。由于建筑节能工程涉及到设计、施工、脸收及材料等多方面，还与多个专业相互交叉，故作此规定。2.0.1玻化微珠无机保温板vitrifiedbeadsinorganicinsulationboard以玻化微珠为轻集料，与以水泥基为主的无机胶凝材料，经混合搅拌、浇筑或压制成型、固化、养护等工艺生产的无机保温板材。条文说明：重庆地区部分企业选用泡花碱作为生产玻化微珠无机保温板的胶凝材料，直接导致该类板材遇水、遇潮出现泛碱现象，进而导致保温层与基层墙体粘结失效，出现面豉脱落的质量事故。因此，相比原标准本条明确规定采用水泥基的无机胶凝材料作为生产玻化微珠无机保温板的原材料，禁止采用泡花碱类胶凝材料。2.0.2玻化微珠无机保温板建筑保温系统Vitrifiedbeadsinorganicinsulationboardexternalthermalinsulationsystemonbuilding以玻化微珠无机保温板为保温层，设置在建筑物外墙一侧、地面和屋面结构层上的非承重建筑保温构造。分为玻化微珠无机保温板薄抹灰外墙保温系统、玻化微珠无机保温板地面保温系统和玻化微珠无机保温板屋面保温系统。条文说明：本条说明了玻化微珠无机保温板建筑保温系统的定义及分类。2.0.3玻化微珠无机保温板薄抹灰外墙保温系统externalwallthermalinsulationsystembasedonvitrifiedbeadsinorganicinsulationboard置于建筑物外墙一侧，由玻化微珠无机保温板、固定材料（胶粘剂、锚栓等）、抹面层和饰面层等构成的外墙保温构造，分为玻化微珠无机保温板薄抹灰外墙外保温系统和玻化微珠无机保温板薄抹灰外墙内保温系统。2.0.4玻化微珠无机保温板地面保温系统groundthermalinsulationsystembasedonvitrifiedbeadsinorganicinsulationboard置于建筑物地面结构层上，分为玻化微珠无机保温板楼层地面保温系统和玻化微珠无机保温板底层地面保温系统。玻化微珠无机保温板楼层地面保温系统是置于建筑物楼面结构层上，由粘结层、玻化微珠无机保温板和保护层等构成的楼层地面保温构造。玻化微珠无机保温板底层地面保温系统是置于建筑物地面混凝土垫层上，由防水（防潮）层、粘结层、玻化微珠无机保温板和保护层等构成的地面保温构造。2.0.5玻化微珠无机保温板屋面保温系统roofthermalinsulationsystembasedonvitrifiedbeadsinorganicinsulationboard置于建筑物屋面结构层上，以玻化微珠无机保温板为保温层的屋面保温构造，分为玻化微珠无机保温板平屋面保温系统和玻化微珠无机保温板坡屋面保温系统。2.0.6玻化微珠无机保温板防火隔离带fireproofbarrierzone设置在难燃型保温材料建筑外墙外保温工程或屋面保温工程中，由玻化微珠无机保温板制成，按水平方向分布，与基层无空腔连接，以阻止火灾蔓延的防火构造。2.0.7胶粘剂binder用于玻化微珠无机保温板与基层之间粘结的聚合物水泥砂浆。2.0.8抹面胶浆renderingcoatmortar由高分子聚合物、水泥、砂和填料为主要材料制成，具有一定变形能力和良好粘结性能的聚合物水泥砂浆，薄抹在玻化微珠无机保温板外表面，与增强网共同组成抹面层。2.0.9耐碱玻璃纤维网布（简称：耐碱玻纤网）alkali-resistantglassfibermesh采用耐碱玻璃纤维纱织造，并经耐碱材料表面涂覆处理的网布，压入抹面胶浆中，形成增强防护层，用于提高抹面层抗冲击强度和抗裂性的增强材料。2.0.10锚栓anchors把玻化微珠无机保温板固定于基层的专用连接件，通常情况下由塑料钉或具有防腐性能的金属螺钉和带圆盘的塑料膨胀套管两部分组成。2.0.11支撑托架supportplate对玻化微珠无机保温板保温系统起支撑作用的专用钢托件，通常情况下由具有防腐性能的角钢、膨胀螺栓等组成。2.0.12柔性耐水腻子flexiblewaterproofputly涂饰施工前，批刮于建筑物外墙保温系统的抹面层上，以找平和防裂为目的的表面处理材料。2.0.13饰面砂浆decorationmortar以无机胶凝材料或有机聚合物粘结剂、填料、添加剂和精细骨料所组成的用于建筑表面装饰的一种功能性涂饰材料。2.0.14柔性饰面块材decoratingflexibleblock以高分子聚合物及无机非金属骨料为主要原料，通过一定的生产工艺制成的具有一定柔韧性的轻质饰面块材。2.0.15勾缝料jointingmortar由高分子聚合物、水泥、填料、颜料和助剂等复配而成的专用于柔性饰面块材和面砖的勾缝材料。2.0.16粘结砂浆adhesivemortar由水泥、砂、掺合料和高分子聚合物组成的专用于柔性饰面块材和面砖粘贴的材料。3基本规定3.0.1玻化微珠无机保温板建筑保温系统的保温、隔热和防潮性能应符合国家和重庆市现行相关建筑节能设计标准的规定。3.0.2玻化微珠无机保温板建筑外墙外保温系统应符合现行行业标准外墙外保温工程技术规程JGJ144中基本规定的要求，其它建筑保温系统应满足相关标准的规定。3.0.3玻化微珠无机保温板防火隔离带工程应满足建筑外墙外保温防火隔离带技术规程JGJ289的相关规定。条文说明：强调玻化微珠无机保温板建筑保温系统的防火要求应符合国家和地方现行相关建筑防火设计标准规定。3.0.4承担玻化微珠无机保温板建筑保温工程的施工企业应具备相应资质，确保施工质量。3.0.5玻化微珠无机保温板外墙保温系统宜选用涂料、饰面砂浆、柔性饰面块材等轻质饰面材料，若选用面砖饰面时，应符合相关管理规定。条文说明：基于玻化微珠无机保温板薄抹灰外墙外保温系统的安全性考虑，本条规定强调，选用粘贴面砖保温系统，必须符合相应管理规定，如“重庆市建设领域限制、禁止使用落后技术通告”、“关于加强新型外墙饰面砖系统应用管理的通知”等。3.0.6玻化微珠无机保温板建筑保温工程所采用的材料应有产品合格证书和型式检验报告，材料质量应符合设计和产品标准的要求。材料进场后，应按本标准规定抽样复验，合格后方可使用。3.0.7玻化微珠无机保温板建筑保温系统组成材料应由供应商配套提供。条文说明：玻化微珠无机保温板建筑保温系统的组成材料质量及匹配性对系统的性能起着十分重要的作用，因此提出材料应由系统供应商配套提供，系统供应商最终对整套材料负责。4.1 系统性能4.1.1 玻化微珠无机保温板薄抹灰外墙外保温系统及其内保温系统的性能应分别符合表4.1.1-1和表4.1.1-2的规定。表4.1.1-1玻化微珠无机保温板薄抹灰外墙外保温系统性能指标项目单位性能指标试验方法耐候性耐候性试验后，不得出现饰面层起泡或剥落、保护层空鼓或脱落等破坏，不得产生渗水裂缝。抹面层与保温层的拉伸粘结强度不得小于0.15MPa,且破坏部位应位于保温层内JGJ144吸水量（浸水24h）gm2500抗冲击性J1 .建筑物墙面不易受碰撞部位：23.0；2 .建筑物首层墙面及易受碰撞部位：210.0保护层水蒸气渗透阻符合设计要求耐冻融性能外观一30次冻融循环后保护层无空鼓、脱落，无渗水裂缝抹面层与保温层拉伸粘结强度MPa20.15,且破坏部位应位于保温层内抹面层不透水性浸水2h,试样防护层内侧无水渗透抗风压值kPa不小于工程项目的风荷载设计值，抗风压安全系数K应不小于1.5饰面砖粘结强度（T型）（现场抽测）MPa0.4JGJ110抗震性（T型）设防烈度等级下饰面及外保温系统无脱落JGJZT101系统抗拉强度（C型）MPa20.15,破坏部位不得位于各层界面JGJ144注：饰面为涂料、饰面砂浆或柔性饰面块材的玻化微珠无机保温板薄抹灰外墙保温系统简称C型，饰面为面砖的玻化微珠无机保温板薄抹灰外墙保温系统简称T型。表4.1.1-2玻化微珠无机保温板薄抹灰外墙内保温系统性能指标项目单位性能指标试验方法抗冲击性J210.0JGJ144保护层水蒸气渗透阻(m2hPa)/g符合设计要求抹面层与保温层拉伸粘结强度MPa>0.15,且破坏部位应位于保温层内吸水量（浸水24h）gm2500系统抗拉强度（C型）MPa20.15,破坏部位不得位于各层界面条文说明：本条涉及为满足建筑外墙保温系统的基本规定和整体要求，需要对外墙保温系统性能进行控制和检脸项目的要求，性能要求和检脸方法主要参考外墙外保温工程技术规程JGJ144,并结合重庆市玻化微珠无机保温板的实际应用情况给出。耐候性试脸是对大尺寸的外墙保温墙体工程进行的加速气候老化试验，是检验和评价外保温系统质量的最重要的试脸项目。耐候性试脸与实际工程有着很好的相关性，能很好地反应实际外墙保温工程的耐候性能。根据国家现行相关标准对外墙外保温系统的整体要求，本条对玻化微珠无机保温板外墙外保温系统耐候性、抗冲击性、吸水量、耐冻融性等作出了规定。玻化微珠无机保温板在外墙内保温使用时，由于保温系统设置在墙体内侧，不受室外气候条件的直接作用，耐候性、冻融性不作要求。4.1.2 玻化微珠无机保温板屋面保温系统、玻化微珠无机保温板地面保温系统的性能应分别符合现行国家标准屋面工程技术规范GB50345、坡屋面工程技术规程GB50693、建筑地面设计规范GB50037等及重庆市建筑节能标准的有关规定和设计要求。4.2 材料性能4.2.1 玻化微珠无机保温板的性能应符合表4.2.1的规定。表421玻化微珠无机保温板性能指标项目单位性能指标试验方法I型II型In型干表观密度kgm3<250<300<350GB/T5486体积吸水率%IO%抗压强度MPa20.5020.7021.20抗折强度MPa0.25抗拉强度MPa20.15JGJ144抗冻性指标F15质量损失率%5.0JG/T283强度损失率%20导热系数（平均温度25C±2C）W(mK)0.0720.0780.087GB/T10294线性收缩率%0.3JG/T283软化系数20.80JGJ51*均温灼烧性(750,0.5h)线性收缩率%8JGJ289质量损失率%25放射性内照射指数TRaW1.0GB6566外照射指数Ir1.3燃烧性能等级A级GB8624注：*表示当玻化微珠无机保温板用于防火隔离带时，必须进行均温灼烧性能的检验。条文说明：本条依据现行行业标准建筑用膨胀珍珠岩保温板JCT2298及重庆地区玻化微珠无机保温板技术水平的条件下设定的。相比2014版，玻化微珠无机保温板性能指标做了如下调整：新增了250300和300350密度等级及其对应列出导热系数和抗压强度要求；质量含水量指标调整为更具有实际意义的体积吸水率；提高材料软化系数的指标要求；新增了用于防火隔离带工程的均温灼烧性指标要求。4.2.2 玻化微珠无机保温板尺寸允许偏差及外观质量应符合表4.2.2的规定。表4.2.2玻化微珠无机保温板尺寸允许偏差及外观质量项目规格尺寸单位指标试验方法尺寸允许偏差长度500、600mm±2.0GB/T5486宽度300、400mm+2.0垂直度偏差mm2弯曲度mm2厚度符合设计要求mm+2.0-0外观质量裂纹一不允许缺棱掉角不允许注：三个方向投影尺寸的最小值不大于3mm的棱损伤不作为缺棱，最小值不大于4mm的角损伤不作为掉角。条文说明：本条规定玻化微珠无机保温板的规格尺寸，一是为了建筑施工时操作方便；二是防止因保温板尺寸过大而导致保温板在粘结过程中发生虚粘现象，从而降低保温板与基层的粘结面积，本条同时规定了玻化微珠无机保温板的尺寸偏差及外观质量。4.2.3 胶粘剂的性能应符合表4.2.3的规定。表4.2.3胶粘剂性能指标项目单位性能指标试验方法拉伸粘结强度（与水泥砂浆）原强度MPa20.60GB/T29906耐水20.40拉伸粘结强度（与玻化微珠无机保温板）原强度MPa20.15,且破坏部位不得位于粘结界面耐水拉伸粘结强度（与基层）MPa20.30可操作时间h1.54.04.2.4抹面胶浆的性能应符合表4.2.4的规定。表4.2.4抹面胶浆性能指标项目单位性能指标试验方法拉伸粘结强度（与玻化微珠无机保温板）原强度MPa>0.15,且破坏部位不得位于粘结界面GB/T29906耐水强度耐冻融强度柔韧性压折比3.0开裂应变（非水泥基）%21.5可操作时间（水泥基）h1.54.04.2.5耐碱玻纤网的性能应符合表4.2.5的规定。表4.2.5耐碱等安纤网性能指标项目单位性能指标试验方法标称单位面积质量gm2>160GB/T9914.3拉伸断裂强力（经、纬向）N/50mm21300GB/T7689.5耐碱断裂强度保留率（经、纬向）%75GB/T20102氧化倍、氧化钛的含（合）量%ZrO2的含量为14.5±0.8,Tio2的含量为6.0±0.5；JC/T841或Zro2和TiO2的合量N19.2,同时ZrO2的含量N13.7；或ZrO2的含量160可燃物含量%212GB/T9914.2条文说明：本条明确耐碱玻璃纤维网格布技术指标要求。本条是依据重庆地方标准建筑外墙外保温系统耐碱玻璃纤维网格布应用技术规程DBJ50T-261-20174.2.6 热镀锌电焊网的性能应符合表4.2.6的规定。表4.2.6热镀锌电焊网性能指标项目单位性能指标试验方法工艺一热镀锌电焊网QB/T3897丝径mm0.90±0.04网孔大小mm12.7×12.7焊点抗拉力N>65镀锌层质量gm22122条文说明：增强网为保温系统面层的增强材料，主要作用是：改善面层的机械强度，保证饰面层的抗力连续性，分散面层的收缩压力和保温应力，避免应力集中，抵抗自然界温、湿度变化及意外撞击所引起的面层开裂。由此增强网在保温系统中起着重要的功能与作用，所以选用好的增强网也是保证保温系统综合质量的重要环节。4.2.7 饰面砂浆的性能应符合表4.2.7的规定。表4.2.7饰面砂浆性能指标项目单位性能指标试验方法可操作时间30min刮涂无障碍JC/T1024初期干燥抗裂性一无裂纹吸水量30ming2.0240min5.0强度抗折强度MPa22.50抗压强度4.50拉伸粘结原强度20.50老化循环拉伸粘结强度20.50亢泛碱性无可见泛碱、不掉粉耐沾污性（白色或浅色）立体状，级2.0耐候性（100Oh）级1柔韧性直径100rnm的圆柱弯曲，试样无裂纹GB/T1748燃烧性能级AGB86244.2.8柔性耐水腻子的性能应符合表4.2.8的规定。表4.2.8柔性耐水腻子性能指标项目单位性能指标试验方法容器中状态无结块、呈均匀状态JG/T229施工性涂刷无障碍干燥时间（表干）h5GB/T1728初期干燥性能（6h）无裂纹JG/T157耐水性（96h）无异常（无起泡、无开裂、无掉粉）GB/T1733耐碱性（48h）无异常（无起泡、无开裂、无掉粉）GB/T9265粘结强度标准状态MPa20.60JG/T157冻融循环（5次）20.40低温贮存稳定性一-5C冷冻4h无变化、刮涂无困难JG/T3049打磨性手工可打磨JG/T157柔韧性直径50mm,无裂纹GB/T1748条文说明：本条要求涂料（饰面砂浆）玻化微珠无机保温板薄抹灰外墙保温系统采用的腻子必须是符合性能要求的柔性耐水腻子。在实际工程中往往会忽视这个严格要求，结果给系统保护层带来严重的质量问题。4.2.9 面砖与柔性饰面块材专用粘结砂浆的性能应符合表4.2.9的规定。表4.2.9专用粘结砂浆性能指标项目单位性能指标试验方法拉伸粘结强度MPa20.60JC/T547压折比3.0GB"17671压剪粘结强度原强度MPa>0.6JC/T547耐温7d20.5耐水7d20.5耐冻融30次20.5线性收缩率%0.3JOT5474.2.10 涂料应与玻化微珠无机保温板薄抹灰外墙保温系统相容，其性能指标应分别符合国家、行业建筑涂料现行相关标准及外墙涂料涂饰工程施工及验收规程DBJ50/T-046的规定，不应选用溶剂型涂料。4.2.11 外墙外保温系统采用面砖的粘贴面应带有燕尾槽，其性能应符合表4.2.11的规定。表4211面砖性能指标项目单位性能指标试验方法尺寸6m及以上墙面表面面积cm250GB/T4100厚度cm0.5单位面积质量kgm212吸水率%0.5（干压破）3（挤压砖）抗冻性10次冻融循环无破坏4.2.12 柔性饰面块材的性能应符合表4.2.12的规定。表4.2.12柔性饰面块材性能指标项目单位性能指标试验方法单位面积质量kgm28GBZT4100吸水率%8JG/T311耐碱性48h,表面无开裂、剥落，与未浸泡部分GB/T9265相比，允许颜色轻微变化耐温变性5次循环试样无开裂、剥落，无明显变色JG/T25柔韧性无裂纹直径20Omm的圆柱弯曲耐沾污性级WlGB/T9780耐人工气候老化1500h外观无开裂、剥落GBZT1865粉化级1变色级2水蒸气湿流密度g/(m2h)>0.85GB/T17146燃烧性能等级级AGB86244.2.13 幕墙性能及幕墙材料性能应符合现行行业标准金属与石材幕墙工程技术规范JGJ133的相关规定。4.2.14 勾缝料的性能应符合表4.2.14的规定。表4.2.14勾缝料性能指标项目单位性能指标试验方法外观均匀一致JC/T1004颜色与标准样一致凝结时间h大于2h,小于24h拉伸粘结强度常温常态14<1MPa0.60耐水（常温常态14d,浸水48h,放置24h）20.50压折比3.0透水性（24h）ml3.04.2.15 锚栓的性能应符合表4.2.15的规定。金属螺钉应采用不锈钢材料制成或采用表面防腐处理。塑料钉和带圆盘的塑料膨胀套管应采用聚酰胺、聚乙烯或聚丙烯制成，且不得使用回收的再生材料。表4.2.15锚栓性能指标项目单位性能指标试验方法塑料圆盘直径mm60游标卡尺测量塑料套管外径mm810单个锚栓抗拉承载力标准值（C25混凝土基层）kN0.8JG/T366条文说明：本条对锚栓的材料要求和性能要求作出了具体规定。在玻化微珠无机保温板建筑保温系统中，锚栓是一种必不可少的功能组件，可提高系统的额外安全性。本条主要依据外墙保温系统用锚栓JG/T366调整塑料圆盘直接和塑料套管外径的要求。4.2.16 外墙保温工程用密封胶、密封条、护角线条、盖口条、金属托件等应分别符合相应产品标准要求。4.2.17 屋面工程用防水层材料、找坡层材料、找平层材料、隔离层材料、保护层材料等应符合现行国家标准屋面工程技术规范GB50345、坡屋面工程技术规范GB50693及其它有关标准的规定和设计要求。4.2.18 地面保温系统用其它材料应符合现行国家标准建筑地面设计规范GB50037等及重庆市建筑节能标准有关规定和设计要求。5.1 一般规定5.1.1 设计选用玻化微珠无机保温板建筑保温系统时，不得更改系统构造和组成材料，构造设计及选用材料的主要性能应符合本标准及有关标准的规定。对材料和施工质量有特别要求时，应在设计文件中注明。条文说明：玻化微珠无机保温板在建筑墙体、屋面及楼地面保温工程中应用，设计时一般不得更改本标准规定的系统构造层次和组成材料。如更改与本标准规定的保温系统或组成材料不一致时，应有建设单位组织专项的技术论证予以确认。5.1.2 玻化微珠无机保温板建筑保温工程的热工和节能设计除应符合国家和重庆市现行相关标准规定外，还应符合下列规定：1门窗框洞口外侧四周、封闭阳台等热桥部位应采取保温措施；2宜采用相应措施，减少金属锚固件、承托件的热桥影响。5.1.3 玻化微珠无机保温板建筑保温工程应做好密封和防水构造设计，确保水不会渗入保温层和基层，重要部位应有详图。水平或倾斜的出挑部位以及延伸至地面以下的部位应做防水处理。在保温系统上安装的设备或管道应固定于基层上，并做好密封和防水设计。条文说明：为防止雨水渗入保温层和基层，导致系统保温性能降低及使用功能受影响，本条对建筑保温工程的密封和防水构造设计提出要求。密封和防水构造设计包含变形缝的设置、变形缝的构造以及系统起端和终端的包边等。5.1.4 玻化微珠无机保温板建筑外墙保温工程的基层应采用水泥抹灰砂浆整体找平，抹灰砂浆的性能及抹灰工程质量应符合现行行业标准抹灰砂浆技术规程JGJ/T220的规定。条文说明：设置水泥砂浆抹灰砂浆整体找平层，同时对其抹灰工程质量提出严格要求，目的是为了有利于保证保温板与基层的粘贴面积及控制胶粘剂材料耗量。5.1.5 玻化微珠无机保温板用于墙面保温工程时应采用I型、II型板；用于屋面和楼地面保温工程时应采用HI型板。5.2 构造设计5.2.1 玻化微珠无机保温板薄抹灰外墙外保温系统可分为涂料、饰面砂浆、柔性饰面块材和面砖饰面玻化微珠无机保温板薄抹灰外墙外保温系统和非透明幕墙构造玻化微珠无机保温板薄抹灰外墙外保温系统，其基本构造应分别符合表521-1、表521-2的规定。基层找平层外墙外保温薄抹灰系统基本构造幕墙粘结层保温层抹面层承力结构饰面层构造示意图(6)11(8>表521涂料、饰面砂浆、柔性饰面块材及面砖饰面玻化微珠无机保温板薄抹灰外墙外保温系统基本构造基层找平层外墙外保温薄抹灰系统基本构造构造小意图粘结层保温层抹面层饰面层CiUIIOq一/z®IP,vJ筹7z4/y抹面胶浆+涂料、饰面砂浆、柔性饰面块材饰面体系外°(T)-I-IIIIPtrZ内混凝土墙、砌单（双）层耐碱玻纤网b.0-1.eI同/a/»/7/,水泥抹胶粘剂玻化微珠无机保温/A/体墙灰砂浆板(4,)；-(FI°o/抹面胶浆+/y单层热镀锌电焊网面破饰面体系三=三kr0bFeoI。0ZX*。一/A/4/内表5.2.1-2非透明幕墙构造玻化微珠无机保温板薄抹灰外墙外保温系统基本构造混凝土墙、砌体墙水泥抹灰砂浆胶粘剂玻化微珠无机保温板抹面胶浆+单层耐碱玻纤网柱横梁非透明幕墙饰面板5.2.2玻化微珠无机保温板薄抹灰外墙内保温系统基本构造应符合表5.2.2的规定。表522玻化微珠无机保温板薄抹灰外墙内保温系统基本构造基层®找平层内保温系统基本构造构造示意图粘结层保温层抹面层饰面层kc.外二外,T°o!IIIoI（2）W?）内（4）混凝土墙、砌体墙水泥抹灰砂浆胶粘剂玻化微珠无机保温板抹面胶浆+单层耐碱玻纤网涂料饰面体系5.2.3玻化微珠无机保温板防火隔离带基本构造应符合表5.2.3J和表523-2的规定。表5.2.3-1外墙保温系统玻化微珠无机保温板防火隔离带基本构造基层防火隔离带保温系统基本构造构造示意图粘结层防火保温层抹面层饰面层iI混凝土抹面胶浆涂料、饰面砂玻化微珠无墙、砌胶粘剂+双层耐浆、柔性饰面机保温板!-÷M4体墙碱玻纤网块材饰面体系I表5.23-2屋面保温系统玻化微珠无机保温板防火隔离带基本构造基层®粘结层防火隔离带防水层保温层保护层构造示意图钢筋混凝土屋面板胶粘剂玻化微珠无机保温板防水材料难燃型保温板构造及材料按工程设计选用<.>'：?"：»><3><S><3>5.2.4 玻化微珠无机保温板平屋面和坡屋面保温系统基本构造应符合表524-1和表5.2.5 -2的规定。表5.241玻化微珠无机保温板保温层平屋面基本构造基层找坡隔汽粘结保温层找平防水隔离保护丫了层层层层层钢筋按工按工玻化微珠无机保温板水泥抹灰砂浆按1：配筋混凝程设程设胶粘防水程设细石土屋面板计选用计选用剂材料计选用混凝±构造示意图表5.242玻化微珠无机保温板保温层坡屋面基本构造基层隔汽粘结保温找P防水持钉层结合层饰面构造不意图层l"->，房层,房层钢筋按工玻化挂瓦条、烧结胶粘微珠水泥防水配筋细石顺水条瓦或混凝程设无机土屋计选剂抹灰材料混凝土（或按混凝面板用保温砂浆工程设土瓦板计选用）等A/5.2.6 玻化微珠无机保温板楼层地面保温系统基本构造应符合表5.2.5-1和表5.2.5-2的规定。表5.2.5J玻化微珠无机保温板楼层地面保温系统基本构造基层找平层粘结层保温层保护层构造不意图钢筋混凝土水泥抹灰砂浆胶粘齐IJ玻化微珠无机保温板配筋细石混凝土表5.252玻化微珠无机保温板底层地面保温系统基本构造垫层找防水隔粘保温层隔基层平防潮离结离层层层层层基岩按按清理平整或素土夯实细水泥砂浆工玻化工石详工程胶微珠程混程设设粘无机设凝计计剂保温计土选板选用用5.2.7 玻化微珠无机保温板的铺设方式应符合下列要求：1外墙保温系统采用粘锚结合方式，地面和屋面保温系统采用粘贴方式；粘贴玻化微珠无机保温板方式采用满粘法。2玻化微珠无机保温板粘贴应采用顺砌方式，竖缝应逐行错缝1/2板长，局部最小错缝不得小于100mmO3门窗洞口四角处粘贴应采用整块玻化微珠无机保温板切割成型，不得拼接，保温板接缝距角部不应小于200mmo条文说明：本条规定了玻化微珠无机保温板粘贴应采用满粘法，是保证系统耐久性、安全性的重要技术措施。5.2.8 锚固件设置方式应符合下列要求：1涂料（饰面砂浆、柔性饰面块材）饰面外墙玻化微珠无机保温板的锚固件宜设置在抹面层增强网内侧，面砖饰面外墙玻化微珠无机保温板的锚固件应设置在抹面层增强网外侧。对于首层及加强部位，锚固件应设置在两层玻纤网之间。2当基层墙体为混凝土、烧结空心砖、混凝土小型空心砌块时，锚固件的有效
