龙健小学项目初步设计说明（给排水）.docx

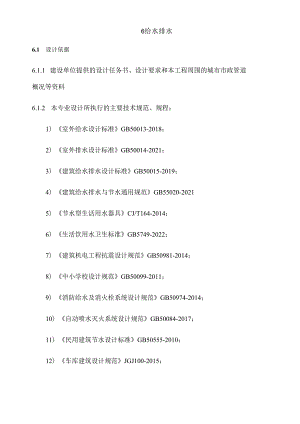

6给水排水6.1 设计依据6.1.1 建设单位提供的设计任务书、设计要求和本工程周围的城市市政管道概况等资料6.1.2 本专业设计所执行的主要技术规范、规程：1）室外给水设计标准GB50013-2018；2）室外排水设计标准GB50014-2021；3）建筑给水排水设计标准GB50015-2019；4）建筑给水排水与节水通用规范GB55020-20215）节水型生活用水器具CJ/T164-2014；6）生活饮用水卫生标准GB5749-2022；7）建筑机电工程抗震设计规范GB50981-2014；8）中小学校设计规范GB50099-2011；9）消防给水及消火栓系统设计规范GB50974-2014；10）自动喷水灭火系统设计规范GB50084-2017；11）民用建筑节水设计标准GB50555-2010；12）车库建筑设计规范JGJ100-2015；13）建筑设计防火规范GB50016-2014（2018版）；14）气体灭火系统设计规范GB50370-2005；15）汽车库、修车库、停车场设计防火规范（GB50067-2014）；16）建筑与校区雨水控制及利用工程技术规范GB50400-2016；17）建筑防火通用规范GB55037-2022；18）重庆市建筑工程初步设计文件编制技术规定（2017年版）；19）建筑节能与可再生能源利用通用规范GB55015-202120）消防设施通用规范GB55036-202221）与本设计有关的其它规范，标准。5.1.3总图、土建和公用等专业提供的作业条件图及设计资料。6.2 .设计范围6.2.1 本工程室内给水排水和消防给水系统设计。622本工程红线以内室外给水排水和消防给水系统设计。6.3 概述6.3.1 工程概况6.3.1.1 本工程为星湖中学项目，位于重庆两江新区核心区域，项目北临肖家沟西支路，南侧临肖家沟南路，配套设施完善，交通便利，本项目为重庆渝高新兴科技发展有限公司代建设。项目周边地区多为高端住宅校区，环境优美。项目用途主要用于学校及配套用房。项目用地69795.71m2,总建筑面积约66552.69m2,地上建筑面积53876.4311地下建筑面积12676.26m2,暂定办学规模为84班（其中初中54班，高中30班）。由1#教学楼（初中部）、2#报告厅及食堂、3#4#为高中教学楼及宿舍、5#楼校门、6#楼风雨操场及车库组成，各楼栋均属于单、多层公共建筑，风雨操场、车库均在室外操场下方，车库属于I类汽车库。631.2本工程地势：场地总体地形东高西低，场地地形坡度一般l3O°,局部陡坎斜坡位置达4060°,场地最低点位于场地西北侧，高程292.42m,最高点位于场地东南侧，高程341.19m,总体相对高差48.77m。拟建场地地形地貌中等复杂。场地内主要为空地，场地红线范围北侧、南侧、东侧为现状市政道路，距离0.0028.00m,场地西侧为现状校区，场地西侧红线范围紧邻现有校区围墙。6.3.2 给排水现状1）本工程属渝北区市政给水管网供水范围，南侧金州大道上有城市给水主干管1条，管径DN300mm°根据业主提供资料，市政供水压力标高为海拔标高340m,接口地面标高为294.500m。2）本工程南侧有市政污水管，污水管管径均为d400mm°可作为本工程污水排水接管使用。3）本工程东南侧有市政道路上有市政雨水管，管径为d800mm,可作为本工程雨水排水接管使用。6.4.1 水源本工程属渝北区市政给水管网供水范围，南侧金州大道上有城市给水主干管1条。根据业主提供资料，市政供水压力标高为海拔标高340m,接口地面标高为294.500m。本工程设进水管2条，管径均为DN150mm,由从本工程南侧接入，在地块内成环状供水。6.4.2 用水量：1)用水量：总用水量840.69m3d;最大时用水量：132.62112)主要用水项目及其用水量见下表表5.4-1主要用水项目及其用水量汇总表序号项目名称用水标准用水单位用水时间（三）时变化系数最高日用水量(m3d)最大小时用水量4力1)备注1宿舍170(1./A,d)1434人243.0240.7230.092食堂20(1./人，次)4500人,次161.527025.323教学楼40(1./人，d)4500人81.518033.754体育场40(1./人，100人42.042次）5报告厅7（1./座，次）100o座41.572.636教职工60（1./人，d）300人82.0184.57未预见水量及管网漏损按本表10%71.979.838道路和绿化浇洒用水每m2每次224500m221.04924.50合计840.69132.626.43水压本工程最不利点用水在屋顶消防水箱层处，建筑高度14.30m,绝对标高为339.500,市政供水压力服务标高为海拔标高340m。本项目全直供。6.4.4.水质按生活饮用水水质考虑。1）室外采用生活和消防分供的给水系统，室内采用生活和消防各自独立的给水系统。地块内消防补水、绿化道路浇灌、生活用水自校区总水表引出后供给，生活给水管道在项目内成环状供水。绿化道路浇灌引入管设置真空破坏器，水池水箱补水均采用非淹没补水，出水口高于溢流水位150mmo室内给水管进行绝热保冷防结露，绝热保冷材料选用IOmm厚闭孔泡沫橡塑。2）室外消防管网呈环状形敷设，管径DN150不变；生活给水管网呈环状敷设。本工程生活用水均为市政自来水直供。市政直供的楼栋的给水管于室外覆土内或室内架空敷设，管道在车道下覆土深度不小于1.0m。车库冲洗，消防水池补水干管于车库内梁下敷设。3）除在本工程进水管上设置总水表外，在项目根据不同的用水性质分别设置水表计量。本项目根据消防水池补水、绿化浇灌用水、公用设施用水、各部位生活用水等不同的用水性质分别设置水表计量。设置远传水表，实时上传用水数据给管理系统，每用水区（房间）设分级水表；远传水表根据水平衡测试的要求分级安装，分级计量水表安装率应达100%。4）给水管采用下行上给式管道系统。5）用水点给水压力大于0.20MPa的，设置减压阀，减压至0.20MPa后供给。市政给水直接供给车库冲洗及绿化道路浇灌用水。给水竖向不分区。6.4.6 管材：1室外给水引入管道及埋地管道采用钢丝网骨架塑料复合管，电熔连接或机械连接。2室内给水管：室内管道给水立管DN50mm的管道采用衬塑钢管，丝扣连接；给水水表后支管DNV50mm的给水管采用PPR塑料管，热熔连接，管道压力等级1.OMPa。绿化用水及车库冲洗水管道采用PP-R给水管，热熔连接，管道压力等级：l.OMpa。6.4.7 卫生洁具卫生洁具及配水件选用节水型产品;卫生器具和配件应符合现行标准节水型生活用水器具CJ/T164-2014及节水型产品通用技术条件GB/T18870的要求；公共场所的卫生间洗手盆宜采用感应式水嘴或自闭式水嘴等限流节水装置,公共场所的卫生间的小便器宜采用感应式或延时自闭式冲洗阀。公共卫生间内的蹲式大便器采用脚踏开关冲洗阀，严禁生活饮用水管道与大便器（槽）、小便斗（槽）采用非专用冲洗阀直接连接。卫生器具全部选用较高用水效率等级，且用水效率等级不应低于2级。水嘴寿命达到相应产品标准要求的1.2倍；阀门寿命达到相应产品标准要求的1.5倍。6.4.8 防水质污染1生活给水管上直接接出消火栓管道时,在消火栓环网起端设置倒流防止器（真空破坏器）；生活给水管上直接接出绿化给水管道时，在绿化给水管道起端设置真空破坏器；2消防水池、消防水箱进水管口最低点高出溢流口150mm,其溢流管和放空管采用间接排水；消防水池和消防水箱通气管、溢流管、放空管管口均设16目不锈钢防虫网罩。3、室内所用排水地漏的水封高度不小于50mm。所有便器均采用自带水封的便器，水封深度不小于50mm。4、公共卫生间内的蹲式大便器采用脚踏开关冲洗阀，小便器采用自动感应式，防止人手接触产生交叉感染疾病。5 .雨水回用供水管道应与生活用水管道分开设置，严禁回用雨水进入生活饮用水给水系统。6 .当采用生活饮用水补水时，应采取防止生活饮用水被污染的措施，并符合下列规定：a清水池（箱）内的自来水补水管出水口应高于清水池（箱）内溢流水位，其间距不得小于2.5倍补水管管径，且不应小于150mm；b向蓄水池（箱）补水时，补水管口应设在池外，且应高于室外地面。7 .从生活饮用水管网向消防、中水和雨水回用等其他非生活饮用水贮水池（箱）充水或补水时，补水管应从水池（箱）上部或顶部接入，其出水口最低点高出溢流边缘的空气间隙不应小于150mm,中水和雨水回用水池且不得小于进水管管径的2.5倍，补水管严禁采用淹没式浮球阀补水。8 .雨水供水管道上不得装设取水龙头，并应采取下列防止误接、误用、误饮的措施：a雨水供水管外壁应按设计规定涂色或标识；b当设有取水口时;应设锁具或专门开启工具；C水池（箱）、阀门、水表、给水栓、取水口均应有明显的“雨水”标识。9 .生活饮用水箱（池）、中水箱（池）、雨水清水池的泄水管道、溢流管道应采用间接排水，严禁与污水管道直接连接。6.5热水系统及直饮水系统6.5.1在本工程2号楼食堂、3、4号楼宿舍设置全日制集中供应系统，热源由空气源热泵机组提供，设循环泵强制循环，采用闭式系统，冷热水同源，空气源热泵机组、集热水箱分别设置在对应楼栋的屋顶。6号楼风雨操场（恒温游泳池、泳池沐浴）热源由锅炉热源和板式换热器系统加热,锅炉等设备设置在游泳池设备间里。6.5.2热水用水量楼栋号Kh服务人数（m）热水定额水比热容（热水温度（冷水温度热水密度（P使用时间（T小时耗热量Qh(qr)C)tr)(tl)r)(KW)宿舍（男）3.2774704.18760.007.000.9832424512宿舍（女）3.2660704.18760.007.000.9832424429.35食堂1.54500IOX34.18760.007.000.9832416882.14体育馆沐浴3.0100204.18760.007.000.983244418.2楼栋号小时耗热量Qh（KW）水比热容（C）热水温度（tr）冷水温度（tl）热水密度（Pr）小时热水量（1.h）宿舍（男）5124.18760.007.000.983247345.75宿舍（女）429.354.18760.007.000.983246159.95食堂882.144.18760.007.000.9832412656.21体育馆沐浴418.24.18760.007.000.983245999.986. 5.3热水采用机械循环管道系统。设热水供水泵（兼循环泵）2台，用一备。7. 5.4管材及保温1热水供水及回水管采用薄壁不锈钢管、卡压式接口。2除卫生间支管外热水供水、回水管及热交换器均采用泡沫橡塑管壳保温。6.5.5设备选型2号食堂：选4台空气源热泵，每台：额定功率17.28kw,制热量80kw；选热泵循环泵两台，一用一备,单泵参数：Q=66Th,H=15m.N=5.5KW；回水增压泵：Q=25Th,H=20m.N=3.OKWo3号男生宿舍：选5台空气源热泵，每台：额定功率17.28kw,制热量80kw；选热泵循环泵两台，一用一备，单泵参数：Q=83Th,H=20m.N=5.5KW；回水增压泵:Q=25Th,H=20m.N=3.OKWo4号女生宿舍：选4台空气源热泵，每台：额定功率19.4kw,制热量91kw；选热泵循环泵两台，一用一备，单泵参数：Q=26Th,H=20m.N=3.OKW；回水增压泵：Q=40Th,H=30m.N=4.OKW0本工程游泳池采用逆流式循环水处理系统，在泳池溢流沟底布置回水口回水，泳池池底均匀布置可调式给水口给水，循环水处理系统包括循环系统、加热系统、加药消毒系统。游泳池采用毛发聚集器对池水进行预处理，采用专业石英砂过滤器过滤紫外线消毒辅以长效氯消毒，锅炉热源和板式换热器系统加热维持恒温280C,循环水系统采取防止负压抽吸对人员造成伤害的措施。本工程各楼栋均设置直饮水系统，直饮水采用市政水源，经成品终端机处理后，可供给冷热（可调）饮用水，最高日直饮水定额21./人.d。6.6排水本工程南侧有市政污水管，污水管管径均为DN400mm0可作为本工程污水排水接管使用。本工程南侧有市政雨水管，管径为d800mm,可作为本工程雨水排水接管使用。6.6.1 排水量1）污水量：（1）公共建筑按生活给水量的100%计算，则本工程最高日总污水量约791.69m3（不包含绿化道路浇洒的排水），最大时污水量约108.12n?。（2）本工程室外污水量见下表：表6.6/室外污水量一览表排出口编号服务区域管径(mm)污水量(m3d)备注生化池整个项目DN300800有效容积800合计8002)雨水量:(1)暴雨强度公式：重庆市渝北区的暴雨强度公式：UlI(I+0.945IgP)(升/秒公顷)q(r+9,713)05615/廿(2)设计重现期：室外P=5年；室内：地下车库坡道出入口设计重现期P=50年，多层公建以二5年，安全溢流口设计重现期P2=50年。下沉中庭暴雨重新期采用P=100年。(3)地面综合径流系数经计算=0.60。(下阶段以海绵城市计算值为准)。(4)汇水面积：F=66552.69m2o(用地红线外无地表水进入)(5)室外总雨水量：1498.591.s°6.6.2 排水系统1)排水采用生活污水及雨水分流制。2)室外生活污水经室外污水管道收集后，汇流入场地生化池，室外生活污水和雨水均通过暗管(沟)组织排水，由南至北分别排向本工程东面城市雨、污管道内。部分雨、污水管无法重力排水的，分别设置雨、污水泵站提升后排放。3)室外污水按汇水区域设1根排出管，雨水按汇水区域设1根排出管;污水管管径为d300mm,雨水管管径为d800mmo4）室内的生活污水和雨水采用重力流（或雨水采用虹吸压力流）组织排水；但采用重力流排水有困难的污水和雨水均分别排至地下室的集水池内后，再采用潜水排水泵提升至室外污水管道和雨水管道。5）公共卫生间采用伸顶（或加环形）通气管/专用通气立管排水系统或特殊单立管排水系统；6）阳台排水采用间接排放（接入处为散水明沟）。7）公共餐饮厨房含有油脂的废水应单独排至隔油设施，室内的隔油设施应设置通气管道。6.6.3 污水处理根据本工程环评要求，本工程生活污水需经生化池（或生化池）处理设施处理，各污染指标达到三级排放标准（COD<50Onlg/1.、B0D5<300mg1.SS<400mg1.）排放，排放进入市政排水管道，汇入城市生活污水处理厂。生活污水处理流程如下：餐厅厨房污水一T隔油池生活污水一反邈一达标排放注：口表示项目在建成后如引入小型餐饮门面等，其厨房污水排放需设置隔油池进行隔油处置后，再经管网进入生化池（或生化池）治理。在本工程南面集中设置污水生化池1座，所在位置详室外给排水总平面图,其污水处理量详见下表:生化池编号服务区域污水处理量（m3d）备注1#全部750合计750注：生化池编号应和图纸一致。表6.9-3污水处理量一览表地下构筑物（罐）的室外人孔应采取防止人员坠落的措施。6.6.4 管材：1.1 .4.1室外室外雨、污排水管采用HDPE三层壁复合增强管，管道埋深小于3m,环刚度SN28KNm2;管道埋深37m,环刚度SN210KN/m2。管道采用橡胶圈柔性承插连接。1.2 室内1）污水管道：卫生间立管（非靠卧室一侧）、空调冷凝水管、架空排水横支管、底层排水单排管、水表井废水立管、污废水立管采用普通PVC-U塑料管,承插粘接；靠卧室一侧卫生间排水立管采用螺旋消音排水管；转换层及以下的管道采用加厚型UPVC塑料排水管,承插粘接；2）雨水管道多层屋面采用塑料排水管，承插粘接。3）阳台雨水、空调冷凝水管采用聚丙烯静音管。4）压力排水管道选用热浸镀锌钢管，沟槽式（卡箍）、丝口或发兰连接。1.3 排水检查井：选用塑料成品检查井或钢筋混凝土检查井。在车行道上的井盖、井座均采用重型球墨铸铁双层井座和井盖。非车行道上的井盖、井座采用轻型球墨铸铁单层井座、井盖。检查井设防坠落网。检查井盖应有明显属性标识。6.7绿化灌溉6.7.1 绿化灌溉与其他用水分开，单独设置水表进行计量收费。6.7.2 绿化用水采用微喷滴灌等节水方式浇泗。6.7.3 室外采用透水路面，室外绿地低于道路100mm,屋面雨水散排至散水地面后流入绿地渗透到地下补充地下水源。6.7.4 绿化浇洒应采用高效节水灌溉方式。详景观设计图。6. 8主要设备器材见下表：表6.8-1主要设备器材表（1）序,名称规格型号单位数量备注,污废水系统1生化池有效容积：750m3座16.9机电抗震设计：6. 9.1本工程抗震设防烈度为6度,丙类设防,给排水工程必须进行抗震设计。7. 9.2室内给水排水抗震设计1室内给水、热水以及消防管道管径大于或等于DN65的水平管道，当其采用吊架、支架或托架固定时.，按建筑机电工程抗震设计规范GB50981-2014第8章的要求设置抗震支承。室内自动喷水灭火系统和气体灭火系统等消防系统还应按相关施工及验收规范的要求设置防晃支架；管段设置抗震支架与防晃支架重合处，只设抗震支承；2管道不应穿过抗震缝。当给水管道必须穿越抗震缝时宜靠近建筑物的下部穿越，且在抗震缝两边各装一个柔性管接头；3管道穿过内墙或楼板时，设置套管；套管与管道间的缝隙，采用柔性防火材料封堵；4消防水箱、冷却塔、水加热器等设备和设施与主体结构牢固连接；5设备、设施、构筑物有足够的检修空间。6.9.3建筑室外、单体建筑室外给水排水抗震设计1室外生活、消防给水管道埋地敷设；避免敷设在高坎、深坑、崩塌、滑坡地段；2雨水收集池采用地下式，平面形状为方形，采用钢筋混凝土结构。6.9.4抗震支吊架下阶段具体深化设计由专业公司完成。6.10施工图设计时，需要建设单位进一步明确的资料6 .10.1本工程给水引入管与城市给水管的接管位置和标高。7 .10.2本工程污水排出管、雨水排出管与城市污水管、雨水管接口处的检查井编号、管径和标高。9.7给水排水消防9.7.1 消防水源1本工程属渝北区市政给水管网供水范围，南侧金州大道上有城市给水主干管1条。根据业主提供资料，市政供水压力标高为海拔标高340m,接口地面标高为294.500mo2本工程内的室内外消防用水均贮存在车库层消防水池内。消防水池的有效容积为V=432m3,从室外给水管道接入DNlOOmm进水管一条，作为消防水池补水使用。3消防水池设室外消防取水栓1个，供城市消防车到现场取水灭火使用。9.7.2 消防用水量1消火栓系统：在本工程取2号楼（食堂、报告厅）作为计算标准，主要功能有食堂、报告厅,共地上四层，其建筑高度为19.80米，建筑体积大于2000011?小于50000m3,该建筑按多层公共建筑设计。（整体消防定性为多层公共建筑。）2自动喷水灭火系统:车库按中危险级II级设计。3消防用水量标准及一次灭火用水量，详见下表：表9.7-1消防用水量标准及一次灭火用水量序号系统名称消防用水量标准火灾延续时间一次灭火用水量备注1室内消火栓系统151.s2h108m3由消防水池供2自动喷水灭火系统351.sIh108m3由消防水池供3室外消火栓系统301.s2h2l6m3由消防水池供合计432m3全部由消防水池供注：为同时作用的水量;9.7.3 室外消防给水系统1室外采用生活与消防独立的消防给水系统,管网呈环状形敷设,管径为DNlOO-DNlSOmmo2管网内共设有7座地上式消火栓。供城市消防车到火灾现场取水灭火使用。3在地下车库负一层的消防泵房内，共设2台室外消火栓给水加压泵，一用一备；向室外消防给水管网供水。在消防泵房设置一套增压稳压设备向室外消防给水管网供水，维持系统的充水和压力。4消防水池设置1个取水栓，供消防车取水，取水井井盖高于覆土完成面100mmo9.7.4 室内消火栓给水系统1 室内采用临时高压制给水系统，在车库层消防泵房内，共设2台室内消火栓给水加压泵，一用一备。2 各层均设消火栓进行保护。其布置能保证室内任何一处均有2股充实水柱同时达到。3为保证最低层消火栓处的静水压不大于1.0MPa,竖向不分区。4 每个消火栓箱内均配置DN65mm消火栓1个、DN65mm1.25m内衬里的消防水带1条，DN65X19mm直流水枪1支、消防报警按钮和指示灯各一只；除车库外的消火栓箱内还应配置自救消防卷盘一套。5在屋顶设有高位消防水箱，有效容积18m其安装高度能不满足最不利点消火栓处7m水柱的静水压要求，在消防泵房内设稳压设备。6消火栓系统设有1套消防水泵接合器，具体位置详见给排水总平面图。7系统控制：室内消火栓给水泵：两台，一用一备，互为备用。压力开关（远传压力表、压力控制表）设于消防泵出水管上。当主泵出水管上压力开关下降至设定值时启动室内消防水泵；当屋顶消防水箱出水管上的流量开关流量大于1.51./S时,启动室内消火栓水泵;按动任一消火栓处按钮触动报警信号同时通过消防中心确认后可以联动启动消火栓泵，或消防中心、水泵房设手动应急启泵按钮启动该泵并报警。水泵启动后，反馈信号至消火栓处和消防控制中心。9.7.5自动喷水灭火系统1设置范围在车库、食堂、礼堂等楼层及区域均设喷头保护。2设计参数1）危险等级：按中危险11级设计。2）喷水强度：81.min.m2;作用面积：16011喷洒头工作压力0.1OMPa,设计流量351.So3给水分区:自动喷水灭火系统的水压不大于1.2MPa,故自动喷水灭火系统不需要进行竖向分区4喷头选型：2#楼的报告厅等有装饰吊顶楼层采用DN15mm闭式下垂式玻璃球喷头，动作温度为68、K=80；停车库采用DN15mm闭式直立式玻璃球喷头，动作温度为68、K=80o厨房采用DN15mm闭式直立式玻璃球喷头，动作温度为93、K=80o5消防水箱：与室内消火栓系统合用，有效容积为V=18m3；其安装高度能满足最不利点喷头OJOMPa的工作压力要求。6消防设备及设施：1）在车库层消防泵房内，共设2台自动喷水灭火系统给水加压泵，一用一备2）在消防泵房内，集中设置报警阀组5套，每个报警阀组的最不利喷头处设末端试水装置。3）自动喷水灭火系统共设3套，消防水泵接合器具体位置详见给排水总平面图。7系统控制：自动喷水系统加压泵：两台，一*用一备，互为备用。自动喷水系统加压泵由报警阀压力开关直接自动启动。消防水泵不设置自动停泵的控制功能，停泵由具有管理权限的工作人员根据火灾扑救情况确定;消防水泵能手动启停和自动启动。消防控制室（盘）应能显示水流指示器、压力开关、信号阀、水泵、消防水池及水箱水位、有压气体管道气压，以及电源和备用动力等是否处于正常状态的反馈信号，并应能控制水泵、电磁阀、电动阀等的操作。9.7.6 大空间智能主动喷水灭火系统本工程无。9.7.7 厨房灭火系统餐厅的餐馆和食堂,其烹饪操作间的排油烟罩及烹饪部位设置自动灭火装置，并在燃气管道上设置与自动灭火装置联动的自动切断装置;发生火灾时，发出消防信号到主消控室和监视室。具体规格型号在施工图阶段由专业公司设计。9.7.8 气体灭火系统1）变配电室、开闭所等电气房间设置柜式七氟丙烷灭火系统，其设计灭火浓度为9%,设计喷放时间不大于IOs,弱电机房设置柜式七氟丙烷灭火系统，其设计灭火浓度为8%,设计喷放时间不大于8s；同一防护区设备多余1台时必须同时启动，其动作响应时间差不得大于2s；喷放灭火剂前,防护区除泄压口外的开口应自行关闭。该系统需由专业厂家遵循气体灭火系统设计规范进行深化设计、安装及调试。2）各建筑内根据其面积和火灾类别，在适当位置配置一定数量的手提/推车式灭火器，由建筑专业布置。9.7.9 消防排水1 在消防水泵房、消防电梯底部附近设置集水池，池内设潜水泵排水，排水泵的流量不小于101./S。2 集水池有效容积2m3；潜水泵2台，一用一备。3）报警阀处的排水立管管径为DNlOO,减压阀处的试验排水管道直径不小于DNlO0。4）电梯门口应设置向外的倾斜坡度，防止水流入电梯井的措施。5）消防泵房排水泵流量大于补水管的补水量。9.7.10消防管材1室外埋地消防给水管采用管内壁喷塑外壁涂石油沥青球墨铸铁给水管，橡胶圈接口。2架空消防给水管道当系统工作压力PW1.2MPa时采用内外壁热镀锌钢管，系统工作压力P>1.2MPa时采用热浸镀锌加厚钢管,系统工作压力P>1.6MPa时采用热浸镀锌无缝钢管;DN50mm者采用丝扣连接，DN>50mm者采用沟槽式卡箍连接。3消防压力排水管采用热浸镀锌钢管，沟槽式（卡箍）、丝口或法兰连接。4自动喷水灭火系统给水管采用内外壁热镀锌钢管。DN50mm者采用丝扣连接，DN>50mm者采用沟槽式卡箍连接。9.7.11主要设备器材见下表:序号名称规格型号单位数量备注1室内消火栓给水加压水泵Q=151.S,H=93m,N=37KW台2一用一备2室内消火栓稳压泵Q=1.51.S,H=66m,N=2.2kW台2一用一备3自动喷水给水加压水泵Q=401.s;H=0.60MPa;P=37kW台2一用一备4室外消火栓给水加压泵Q=401.S,H=57m,N=55KW台2一用一备5室外消火栓稳压泵Q=1.51.S,H=54m,N=1.5kW台2一用一备6消防水箱有效容积V=18m3座I热浸镀锌钢板结构7地上式消火栓SA100/65-1.0座78自动喷水灭火系统消防水泵接合器SQSlOO-A型套39湿式报警阀组DN150,PN=1.20MPa套3表9.10-4主要设备器材表10室内消火栓消火栓箱650x800x24（）,箱内配DN65mm消火栓一个，DN65mm,1.25m衬胶水带一条，DN19mm水枪一支，报警消防水泵按钮和指示灯各一只；套按实际11组合式室内消火栓（配消防卷盘）消火栓箱700x1000x240,箱内配DN65mm消火栓一个，DN65mm,1.25m衬胶水带一条，DNI9mm水枪支，报警消防水泵按钮和指示灯各一只；套按实际9.7.9消防水泵控制:1）室内消火栓泵应由消防水泵出水干管上设置的压力开关、高位水箱出水管上的流量开关开关信号直接自动启动消防水泵；喷淋水泵应由湿试报警阀压力开关、高位水箱流量开关信号直接自动启动消防水泵；室外消火栓泵应由室外稳压设备控制，发生火灾时，系统压力小于室外稳压设备设定值P2时，直接启动消防主泵并报警。消防水泵房内的压力开关宜引入消防水泵控制柜内。2）室外消防采用自动稳压启动。9.7.10消防水池及消防水泵等消防设施的服务范围：本工程设置的消防水池及消防水泵等消防设施服务整个项目。室内消火栓、自喷管道，具体详给排水总平面图。
