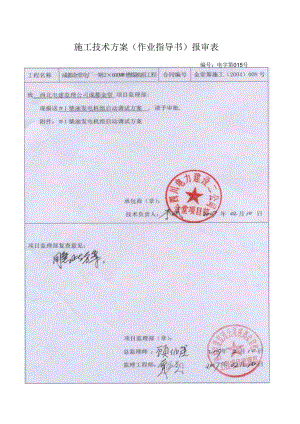

施工技术方案（作业指导书）报审表编号：电字第015号四川电力建设二公司SichuanNo.2ElectricPowerConstructionCo.成都金堂电厂一期2×600MW燃煤机组工程#1柴油发电机组启动调试方案四川电力建设二公司金堂电厂项目部#1柴油发电机组启动调试方案文件编号:受控状态:批准:会签:审核:编写:年"月"日八）年月2日芍2年D"月日7年7Z月77日8）年2月日生效日期：7年。步/0日1 .目的2 .编制依据3 .启动及受电范围4 .启动及受电前应具备的条件5 .柴油发电机自启动及受电程序6 .平安留意事项及措施7 .启动及受电作业结束后的检查及验收8 .组织分工1目的检查柴油发电机组应急投运的牢靠性，平安性。保障全厂保安电源设备的牢靠运行。2编制依据2.1 中国国电集团公司火力发电厂基本建设工程启动及竣工验收管理方法（2006版）2.2 中国国电集团公司火电工程调整试运质量检验及评定标准（2006版）2.3 中国国电集团公司火电工程启动调试工作管理方法（2006版）2.4 电气装置安装工程电气设备交接试验标准GB50150-20062.5 继电爱护和平安自动装置技术规范GB14258-932.6 电业平安工作规程（发电厂和变电所电气部分）D1.408-912.7 中国国电集团公司火电机组达标投产考核方法（2006年版）2.8 设计图纸、厂家图纸、说明书及相关资料3启动及受电范围#1柴油发电机组柴油发电机配电盘、#1锅炉保安段及汽机保安段。4启动及受电前应具备的条件4.1 柴油发电机组本体安装、调试完毕。4.2 受电范围内的各相关爱护、限制、测量、信号回路等经调试合格,并符合设计及相关规程的要求。4.3 受电范围内的全部母线、开关、CT、PT、电缆等应安装完毕，记录齐全，并经交接验收试验合格。4.4 受电设备的表计经校验合格，能投入运用。4.5 受电设备的绝缘经测试符合要求。4.6 柴油发电机配电室等受电设备已清扫干净，室外主要通道畅通，沟盖板完整，照明完好，配有足够的消防器材。4.7 配齐有关的图纸资料、受电设备的调试记录及必要的备品备件。5柴油发电机组自启动及受电程序1.1.1 室限制台紧急启动柴油发电机组将柴油发电机配电盘进线开关(8100)送至工作位置。由集控室限制台手动发出紧急启动指令，启动柴油发电机。柴油发电机转速达到1500rmin建立磁场，电压400V为正常。柴油发电机电压正常后，自合柴油发电机出口断路器开关。柴油发电机出口开关合上后，联锁合闸柴油发电机配电盘电源进线开关(8110)。测量柴油发电机配电盘母线电压及相序。由集控室限制台手动发出紧急停止指令，柴油发电机停止运行。5.2锅炉保安段失电自启动柴油发电机组将柴油发电机配电盘馈线开关8101和锅炉保安段备用电源进线开关8103送入工作位置。1.1.2 在DCS上将锅炉保安段失电自启动柴油发电机组逻辑投入。1.1.3 断开锅炉PCA、PCB段至锅炉保安段馈线开关8111、8112,由于锅炉保安段进线开关均带有失压脱扣，跳开保安段电源进线开关1(8113)和保安段电源进线开关2(8114)。1.1.4 锅炉保安段市电失压，PT低电压第2时报警动作，信号发于DCS逻辑。1.1.5 DCS收到低电压第2时报警信号。发出遥控启动柴油发电机指令，柴油发电机自启动完成。1.1.6 柴油发电机转速达到1500"min建立磁场，电压400V为正常。1.1.7 柴油发电机电压正常后，自合柴油发电机出口断路器开关。1.1.8 柴油发电机出口开关合上后，联锁合闸柴油发电机配电盘电源进线开关(8110)。529由DCS自动合上柴油发电机配电盘锅炉馈线开关(8101)。5.2.10 由DCS合上锅炉保安段备用电源进线开关(8103)。5211锅炉保安段带电，测量电压及相序5.2.12 由DCS发出停机指令，柴油发电机停止运行。5.3汽机保安段失电自启动柴油发电机组5.3.1 将柴油发电机配电盘馈线开关8102和汽机保安段备用电源进线开关8104送入工作位置。5.3.2 在DCS上将汽机保安段失电自启动柴油发电机组逻辑投入。533断开汽机PCA、PCB段至汽机保安段馈线开关8121、8122,由于汽机保安段进线开关均带有失压脱扣，跳开保安段进线开关1(8123)和电源进线开关2(8124)0汽机保安段市电失压，PT低电压第2时报警动作，信号发于DCS逻辑。5.3.5 DCS收到低电压第2时报警信号。发出遥控启动柴油发电机指令，柴油发电机自启动完成。5.3.6 柴油发电机转速达到1500rmin建立磁场，电压400V为正常。537柴油发电机电压正常后，自合柴油发电机出口断路器开关。5.3.8 柴油发电机出口开关合上后，联锁合闸柴油发电机配电盘电源进线开关（8110）。测量柴油发电机配电盘母线电压及相序。5.3.9 由DCS发出停机指令，柴油发电机停止运行。6平安留意事项及措施6.1 参与受电的全部工作人员应严格执行受电措施、电业平安工作规程及现场有关平安规定，确保受电工作平安、牢靠地进行。6.2 如在启动及受电过程中可能或已经发生设备损坏、人身伤亡等状况，应马上停止工作，并分析缘由，提出解决措施。6.3 如在启动及受电过程中发觉异样状况，应刚好停止工作，并马上汇报指挥人员。6.4 启动及受电全过程均应有专业人员在岗，以确保设备运行的平安。6.5 各带电设备应有明显的标记牌和警告牌。非工作人员禁止进入启动及受电区域。6.6 全部参与启动及受电工作的人员应听从指挥，严禁违章操作及无令操作。6.7 试验现场的通信设备应满意受电工作的须要。消防设备完好可用，如现场条件不满意时，打算必要可行的临时措施。6.8 其它不属于带电范围的设备应严禁操作，并做好相应的平安措施。6.9 参与启动及受电工作的全部安装、调试、运行人员应熟识本措施的内容，各尽其责，明确自身任务，主动协作协作。6.10 为了防止误操作、误合闸，没有得到操作指令，任何人不得擅自进行操作。7启动及受电作业结束后的检查及验收7.1 柴油发电机启动及受电完毕后,由有关部门进行检查和验收。7.2 保安段各带电设备工作正常。7.3 各项试验数据项目齐全，内容完整。7.4 全部核相的电压、相序、相位均正确无误。8组织分工8.1 电气调试人员2人（要具备从业资格证书）均已通过专业技术培训资格考试，并取得电工作业人员上岗证，全部持证上岗。8.2 详细操作由四川电力建设二公司电气调试班人员负责。
