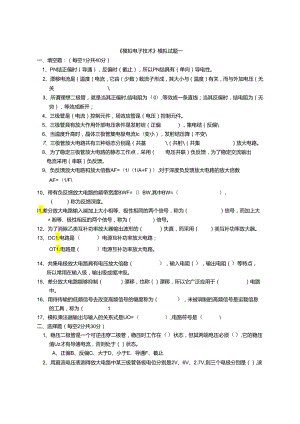

模拟电子技术模拟试题一一、填空题：（每空1分共40分）1、PN结正偏时（导通），反偏时（截止），所以PN结具有（单向）导电性。2、漂移电流是（温度）电流，它由（少数）载流子形成，其大小与（温度）有关，而与外加电压（无关3、所谓理想二极管，就是当其正偏时,结电阻为（0）,等效成一条直线；当其反偏时，结电阻为（无穷），等效成断开；4、三极管是（电流）控制元件，场效应管是（电压）控制元件。5、三极管具有放大作用外部电压条件是发射结（正偏），集电结（反偏6、当温度升高时，晶体三极管集电极电流Ic（变小），发射结压降（不变7、三极管放大电路共有三种组态分别是（共基（共射（共集）放大电路。8、为了稳定三极管放大电路的静态工作点，采用（电压并联）负反馈，为了稳定交流输出电流采用（串联）负反馈。9、负反馈放大电路和放大倍数AF=（1/（1/A+F）,对于深度负反馈放大电路的放大倍数AF=（1/F10、带有负反馈放大电路的频带宽度BWF=（）BW,其中BW=（）,（）称为反馈深度。I1.差分放大电路输入端加上大小相等、极性相同的两个信号，称为（）信号，而加上大湘等、极性相反的两个信号，称为（）信号。12、为了消除乙类互补功率放大器输出波形的（）失真，而采用（）类互补功率放大器。13、OC1.电路是（）电源互补功率放大电路；OT1.电路是（）电源互补功率放大电路。14、共集电极放大电路具有电压放大倍数（），输入电阻（），输出电阻（）等特点，所以常用在输入级，输出级或缓冲级。15、差分放大电路能够抑制（）漂移，也称（）漂移，所以它广泛应用于（）电路中。16、用待传输的低频信号去改变高频信号的幅度称为（），未被调制的高频信号是运载信息的工具，称为（117、模拟乘法器输出与输入的关系式是UO=（）,电路符号是（二、选择题（每空2分共30分）1、稳压二极管是一个可逆击穿二极管，稳压时工作在（）状态，但其两端电压必须（）,它的稳压值Uz才有导通电流，否则处于（）状态。A、正偏B、反偏C、大于D、小于E、导通F、截止2、用直流电压表测得放大电路中某三极管各极电位分别是2V、6V、2.7V,则三个电极分别是（）,该管是（）型。A、（B、C、E）B、（C、B、E）C、（E、C、B）D、（NPN）E、（PNP）3、对功率放大器的要求主要是（A、UO高B、PO大C、功率大D、Ri大E、波形不失真4、共射极放大电路的交流输出波形上半周失真时为（），此时应该（）偏置电阻。A、饱和失真B、截止失真C、交越失真D、增大E、减小5、差分放大电路是为了（）而设置的。A、稳定AUB、放大信号C、抑制零点漂移6、共集电极放大电路的负反馈组态是（入A、压串负B、流串负C、压并负7、差分放大电路RE上的直流电流IEQ近似等于单管集电极电流ICQ（）倍。Ax1B、2Cs38、为了使放大器带负载能力强，一般引入（）负反馈。A、电压B、电流C、串联9、分析运放的两个依据是（A、-+BxI-I+0C、UO=UiD、Au=I模拟电子技术模拟试题二一、填空题（每空1分共32分）1、P型半导体中空穴为（）载流子，自由电子为（）载流子。2、PN结正偏时（），反偏时（），所以PN结具有（）导电性。3、反向电流是由（）载流子形成，其大小与（）有关，而与外加电压（4、三极管是（）控制元件，场效应管是（）控制元件。5、当温度升高时，三极管的等电极电流1（）,发射结压降UBE（6、晶体三极管具有放大作用时，发射结（），集电结（7、三极管放大电路共有三种组态（）放大电路。8、为了稳定三极管放大电路和静态工作点，采用（）负反馈，为了减小输出电阻采用（）负反馈。9、负反馈放大电路和放大倍数Af=（）,对于深度负反馈Af=（10、共模信号是大小（），极性（）的两个信号。11、乙类互补功放存在（）失真，可以利用（）类互补功放来克服。12、用低频信号去改变高频信号的频率称为（），低频信号称为（）信号，高频信号称高频（13、共基极放大电路的高频特性比共射极电路（）,fa=（）fo14、要保证振荡电路满足相位平衡条件,必须具有（）网络。15、在桥式整流电阻负载中，理想二极管承受最高反压是（二、选择题（每空2分共30分）1、三端集成稳压器CW7812的输出电压是（A、12VB、5VC、9V2、用直流电压表测得放大电路中某三极管各管脚电位分别是2V、6V、2.7V,则三个电极分别是（），该管是（）型。A、（B、C、E）B、（C、B、E）C、（E、C、B）D、（PNP）E、（NPN）3、共射极放大电路的交流输出波形上半周失真时为（）失真，下半周失真时为（）失真。A、颜口B、截止C、交越D、频率4、差分放大电路是为了（）而设置的。A、稳定AUB、放大信号C、抑制零点漂移5、共模抑制比是差分放大电路的一个主要技术指标，它反映放大电路（）能力。A、放大差模抑制共模B、输入电阻高C、输出电阻低6、1.M386是集成功率放大器，它可以使电压放大倍数在（）之间变化。A、020B、20200C、200-10007、单相桥式整流电容滤波电路输出电压平均值Uo=（）UzA、0.45B、0.9C、1.28、当集成运放线性工作时,有两条分析依据（）（1A、-+B、I-I+0C、UO=UiD、Au=I9、对功率放大器的主要要求有（）（）（A、UO高，B、PO大C、效率高D、Ri大E、波形不失真10、振荡器的输出信号最初由（）而来的。A、基本放大器B、选频网络C、干扰或噪声信号模拟电子技术模拟试题三-、填空题（每空1分，共32分）1、空穴为（）载流子。自由电子为（）载流子的杂质半导体称为P型半导体。2、PN结的P型侧接高电位,N型侧接低电位称为（）反之称为（）3、由漂移形成的电流是反向电流，它由（）栽流子形成，其大小决定于（），而与外电场（I4、稳定二极管稳压时是处于（）偏置状态，而二极管导通时是处于（）偏置状态。5、晶体三极管的集电极电流Ic=（）所以它是（）控制元件。6、当温度升高时三极管的反向饱和电流ICBO（）所以IC也（）。7、为了稳定三极管放大电路静态工作点，采用（）负反馈。为稳定交流输出电压，采用（）负反馈，为了提高输入电阻采用（）负反馈8、负反馈使放大电路增益下降，但它可以（）通频带（）失真。9、反馈导数F二（1反馈深度是（10、差分放大电路能够抑制（）信号，放大（）信号。11、OC1.电路是（）电源互补功放，OT1.是（）电源互补功放。12、用低频信号改变高频信号的相位称为（I彳阳城信号称为（高频信号称为（13、晶体管电流放大系数是频率的函数,随着频率的升高而（共基极电路比共射极电路高频特性（14、振荡电路的平衡条件是（），（）反馈才能满足振荡电路的相位平衡条件。15在桥式整流电阻负载时，理想二极管承受的最高反压是（二、选择题（每空2分，共34分）1、三端集成稳压器CXX7805的输出电压是（）A5vB9vC12v2、测某电路中三极管各极电位分别是0V、-6V、0.2V则三极管的三个电极分别是（），该管是（A（EsCsB）B（C、B、E）C（B、C、E）D（PNP）E（NPN）3、共射极放大电路的交流输出波形上半周失真时为（）失真。共射极放大电路的交流输出波形下半周失真时为（）失真。A饱和B截止C交越D频率4、差分放大电路是为了（）而设置的。A稳定AUB放大信号C抑制零点漂移5、对功率放大器的主要要求有（）（）（）AUo高BPo大C效率高DRi大E波形不失真6、1.M386是集成功率放大器，它可以使电压放大倍数在（）变化。A0-20B20-200C200-10007、单相桥式整流电容波电路输出电压平均在UO=（）2oA0.45B0.9C1.28、当集成运放线性工作时,在两条分析依据（）（AU-=U+BI-=I+=0CUo=UiDAu=I9、对功率放大器的主要要求有（）（）（AU。高BPO大C效率高DRi大E波形不失真10、振荡器的输出信号最初是由（）而来的。A基本放大器B选频网络C干扰或噪声信号模拟电子技术模拟试题四一、填空题（每空1分，共32分）1.自由电子为（）载流子，空穴为（）载流子的杂质半导体称为（）半导体。2、PN结的单向导电性,就是PN结正偏时（），反偏时（3、扩展运动形成的电流是（）电流，漂移运动形成的电流是（4、所谓理想二极管就是当其正偏时，结电阻为（），等效成一条直线；当其反偏时，结电阻为（）,等效成开断。）控制文件。）,电流放大系数B（）负反馈。为了稳定输出电流,采用（）增益稳定性。）,称为（）,差分电路不抑制（）漂移。）类互补功率（）失真。）称为调幅，高频信号称为（）信号。）共基极电路比共射极电路的高频特性（）,5、场效应管的漏极电流ID=（）,所以它是（6、当温度升高时三极管的集电极电流IC（7、为了提高三极管放大电路的输入电阻,采用（负反馈。8、负反馈使放大电路增益（），但（9、（）称为负反馈深度，其中F=（10、差模信号是大小（），极性（11、甲乙类互补功率放大器，可以消除（12、用低频信号去改变高频信号的（13、当频率升高时，晶体管电流放大系数（f二（）f）,正反馈才能保证振荡电路的（14、振荡电路的平衡条件是（15半波整流电路电阻负载时，理想二极管承受的最高反压是（二、选择题（每空2分，共30分）1、三端集成稳压器CW7906的输出电压是（）A-6VB-9vC-12v2、测得某电路中三极管各极电位分别是3V、2.3V、12V则三极管的三个电极分别是（），该管是（）型。A（EsB、C）B（B、C、E）C（B、E、C）D（PNP）E（NPN）3、共射极放大电路的交流输出波形上半周失真时为（）失真。共射极放大电路的交流输出波形下半周失真时为（）失真。A饱和B截止C交越D频率4、差分放大电路是为了（）而设置的。A稳定AUB放大信号C抑制零点漂移5、KMCR是差分放大电路的一个主要技术指标,它反映放大电路（）能力。A放大差模抑制共模B输入电阻高C输出电阻低6、1.M386是集成功率放大器，它可以使电压放大倍数在（）变化。A0-20B20-200C200-10007、单相桥式整流电容波电路输出电压平均在UO=（）U2oA0.45B0.9C1.28、当集成运放线性工作时，在两条分析依据（）（AU-=U+BI-=I+=0CUo=UiDAu=I9、对功率放大器的主要要求有（）（）（1AUo高BP。大C效率高DRi大E波形不失真10、振荡器的输出信号最初是由（）而来的。A基本放大器B选频网络C干扰或噪声模拟电子技术模拟试题五一、选择题（每空2分共30分）1、稳压二极管是一个可逆击穿二极管，稳压时工作在（）状态，但其两端电压必须（）,它的稳压值Uz才有导通电流，否则处于（）状态。A、正偏B、反偏C、大于D、小于E、导通F、截止2、用直流电压表测得放大电路中某三极管各极电位分别是2V、6V、2.7V,则三个电极分别是（）,该管是（）型。A、（B、C、E）B、（C、B、E）C、（E、C、B）D、（NPN）E、（PNP）3、对功率放大器的要求主要是（A、Uo高B、PO大C、功率大D、Ri大E、波形不失真4、共射极放大电路的交流输出波形上半周失真时为（），此时应该（）偏置电阻。A、饱和失真B、截止失真C、交越失真D、增大E、减小5、差分放大电路是为了（）而设置的。A、稳定AUB、放大信号C、抑制零点漂移6、共集电极放大电路的负反馈组态是（A、压串负B、流串负C、压并负7、差分放大电路RE上的直流电流IEQ近似等于单管集电极电流ICQ（）倍。A、1B、2C、38、为了使放大器带负载能力强，一般引入（）负反馈。A、电压B、电流C、串联9、分析运放的两个依据是（A、-U+B、I-I+0C、UO=UiD、Au=I二、填空题（每空1分共32分）1、P型半导体中空穴为（）载流子，自由电子为（）载流子。2、PN结正偏时（），反偏时（），所以PN结具有（）导电性。3、反向电流是由（）载流子形成，其大小与（）有关，而与外加电压（4、三极管是（）控制元件，场效应管是（）控制元件。5、当温度升高时,三极管的等电极电流1（）,发射结压降UBE（I6、晶体三极管具有放大作用时，发射结（），集电结（7、三极管放大电路共有三种组态（）放大电路。8、为了稳定三极管放大电路和静态工作点，采用（）负反馈，为了减小输出电阻采用（）负反馈。9、负反馈放大电路和放大倍数Af=（）,对于深度负反馈Af=（110、共模信号是大小（），极性（）的两个信号。11、乙类互补功放存在（）失真，可以利用（）类互补功放来克服。12、用低频信号去改变高频信号的频率称为（），低频信号称为（）信号，高频信号称高频（113、共基极放大电路的高频特性比共射极电路（）,fa=（）f14、要保证振荡电路满足相位平衡条件，必须具有（）网络。15、在桥式整流电阻负载中，理想二极管承受最高反压是（模拟电子技术模拟试题六一、选择题（每空2分共30分）1、三端集成稳压器CW7812的输出电压是（A、12VB、5VC、9V2、用直流电压表测得放大电路中某三极管各管脚电位分别是2V、6V、2.7V,则三个电极分别是（），该管是（）型。A、（B、C、E）B、（C、B、E）C、（E、C、B）D、（PNP）E、（NPN）3、共射极放大电路的交流输出波形上半周失真时为（）失真，下半周失真时为（）失真。A、饱和B、截止C、交越D、频率4、差分放大电路是为了（）而设置的。A、稳定AUB、放大信号C、抑制零点漂移5、共模抑制比是差分放大电路的一个主要技术指标，它反映放大电路（）能力。A、放大差模抑制共模B、输入电阻高C、输出电阻低6、1.M386是集成功率放大器，它可以使电压放大倍数在（）之间变化。A、0-20B、20200C、200-10007、单相桥式整流电容滤波电路输出电压平均值Uo=（）UzA、0.45B、0.9C、1.28、当集成运放线性工作时，有两条分析依据（）（1A、-U+B、I-I+0C、UO=UiD、Au=I9、对功率放大器的主要要求有（）（）（A、UO高，B、Po大C、效率高D、Ri大E、波形不失真10、振荡器的输出信号最初由（）而来的。A、基本放大器B、选频网络C、干扰或噪声信号二、填空题（每空1分，共32分）1、空穴为（）载流子。自由电子为（）载流子的杂质半导体称为P型半导体。2、PN结的P型侧接高电位,N型侧接低电位称为（）反之称为（）3、由漂移形成的电流是反向电流，它由（）栽流子形成，其大小决定于（），而与外电场（I4、稳定二极管稳压时是处于（）偏置状态，而二极管导通时是处于（）偏置状态。5、晶体三极管的集电极电流k=（）所以它是（）控制元件。6、当温度升高时三极管的反向饱和电流ICBO（）所以IC也（）。7、为了稳定三极管放大电路静态工作点，采用（）负反馈。为稳定交流输出电压,采用（）负反馈，为了提高输入电阻采用（）负反馈.。8、负反馈使放大电路增益下降，但它可以（）通频带（）失真。9、反馈导数F二（%反馈深度是（10、差分放大电路能够抑制（）信号，放大（）信号。11、OC1.电路是（）电源互补功放，0T1.是（）电源互补功放。12、用低频信号改变高频信号的相位称为（入低频信号称为（高频信号称为（13、晶体管电流放大系数是频率的函数，随着频率的升高而（共基极电路比共射极电路高频特性（14、振荡电路的平衡条件是（），（）反馈才能满足振荡电路的相位平衡条件。15在桥式整流电阻负载时，理想二极管承受的最高反压是（1模拟电子技术模拟试题七一、选择题（每空2分，共34分）1、三端集成稳压器CXX7805的输出电压是（）A5vB9vC12v2、测某电路中三极管各极电位分别是0V、6V、0.2V则三极管的三个电极分别是（），该管是（工A（E、C、B）B（C、B、E）C（B、C、E）D（PNP）E（NPN）3、共射极放大电路的交流输出波形上半周失真时为（）失真。共射极放大电路的交流输出波形下半周失真时为（）失真。A饱和B截止C交越D频率4、差分放大电路是为了（）而设置的。A稳定AUB放大信号C抑制零点漂移5、对功率放大器的主要要求有（）（）（）AUo高BPO大C效率高DRi大E波形不失真6、A1.M386是集成功率放大器，它可以使电压放大倍数在（）变化。0-20B20-200C200-10007、单相桥式整流电容波电路输出电压平均在UO=（A0.45B0.9C1.28、当集成运放线性工作时，在两条分析依据（）（AU-=U+BI-=I+=0CUo=UiDAu=I9、对功率放大器的主要要求有（）（）（1AUo高BP。大C效率高DRi大E波形不失真10、振荡器的输出信号最初是由（）而来的。A基本放大器B选频网络C干扰或噪声信号二、填空题（每空1分，共32分）1、自由电子为（）载流子，空穴为（）载流子的杂质半导体称为（）半导体。2、PN结的单向导电性，就是PN结正偏时（），反偏时（3、扩展运动形成的电流是（）电流，漂移运动形成的电流是（14、所谓理想二极管就是当其正偏时，结电阻为（），等效成一条直线；当其反偏时，结电阻为（）,等效成开断。5、场效应管的漏极电流ID=（）,所以它是（）控制文件。6、当温度升高时三极管的集电极电流IC（）,电流放大系数P（7、为了提高三极管放大电路的输入电阻,采用（）负反馈。为了稳定输出电流,采用（）负反馈。8、负反馈使放大电路增益（），但（）增益稳定性。9、（）称为负反馈深度，其中F=（）,称为（I10、差模信号是大小（），极性（），差分电路不抑制（）漂移。11、甲乙类互补功率放大器，可以消除（）类互补功率（）失真。12、用低频信号去改变高频信号的（）称为调幅，高频信号称为（）信号。13、当频率升高时，晶体管电流放大系数（）共基极电路比共射极电路的高频特性（）,f=（）f14、振荡电路的平衡条件是（），正反馈才能保证振荡电路的（15半波整流电路电阻负载时，理想二极管承受的最高反压是（模拟电子技术模拟试题八-选择题（每空2分，共30分）1、三端集成稳压器CW7906的输出电压是（）A-6VB-9vC-12v2、测得某电路中三极管各极电位分别是3V、2.3V、12V则三极管的三个电极分别是（），该管是（）型。A（ExB、C）B（B、C、E）C（B、E、C）D（PNP）E（NPN）3、共射极放大电路的交流输出波形上半周失真时为（）失真。共射极放大电路的交流输出波形下半周失真时为（）失真。A饱?口B截止C交越D频率4、差分放大电路是为了（）而设置的。A稳定AUB放大信号C抑制零点漂移5、KMCR是差分放大电路的一个主要技术指标，它反映放大电路（）能力。A放大差模抑制共模B输入电阻高C输出电阻低6、1.M386是集成功率放大器，它可以使电压放大倍数在（）变化。A0-20B20-200C200-10007、单相桥式整流电容波电路输出电压平均在Uo=（）U2。A0.45B0.9C1.28、当集成运放线性工作时，在两条分析依据（）（AU-=U+BI-=I+=0CUo=UiDAu=I9、对功率放大器的主要要求有（）（）（AUo高BPo大C效率高DRi大E波形不失真10、振荡器的输出信号最初是由（）而来的。A基本放大器B选频网络C干扰或噪声二、填空题：（每空1分共40分）1.PN结正偏时（），反偏时（），所以PN结具有（）导电性。2、漂移电流是（）电流，它由（）载流子形成，其大小与（）有关，而与外加电压（3、所谓理想二极管，就是当其正偏时，结电阻为（），等效成一条直线；当其反偏时，结电阻为（），等效成断开；4、三极管是（）控制元件，场效应管是（）控制元件。5、三极管具有放大作用外部电压条件是发射结（），集电结（6、当温度升高时，晶体三极管集电极电流Ic（）,发射结压降（7、三极管放大电路共有三种组态分别是（）放大电路。8、为了稳定三极管放大电路的静态工作点，采用（）负反馈，为了稳定交流输出电流采用（）负反馈。9、负反馈放大电路和放大倍数AF=（）,对于深度负反馈放大电路的放大倍数AF二（I10、带有负反馈放大电路的频带宽度BWF=（）BW,其中BW=（）,（）称为反馈深度。11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（）信号，而加上大小相等、极性相反的两个信号，称为（）信号。12、为了消除乙类互补功率放大器输出波形的（）失真，而采用（）类互补功率放大器。13、OC1.电路是（）电源互补功率放大电路；OT1.电路是（）电源互补功率放大电路。14、共集电极放大电路具有电压放大倍数（），输入电阻（）,输出电阻（）等特点,所以常用在输入级，输出级或缓冲级。15、差分放大电路能够抑制（）漂移，也称（）漂移，所以它广泛应用于（）电路中。16、用待传输的彳嬲信号去改变高频信号的幅度称为（），未被调制的高频信号是运载信息的工具，称为（17、模拟乘法器输出与输入的关系式是UO=（）,电路符号是（I模拟电子技术模拟试题九一、判断下列说法是否正确，用""或""表示判断结果。（10分）（1）在运算电路中，同相输入端和反相输入端均为"虚地、（）（2）电压负反馈稳定输出电压，电流负反馈稳定输出电流。（）（3）使输入量减小的反馈是负反馈，否则为正反馈。（）（4）产生零点漂移的原因主要是晶体管参数受温度的影响。（）（5）利用两只NPN型管构成的复合管只能等效为NPN型管。（）（6）本征半导体温度升高后两种载流子浓度仍然相等。（）（7）未加外部电压时，PN结中电流从P区流向N区。（）（8）集成运放在开环情况下一定工作在非线性区。（）（9）只要引入正反馈，电路就会产生正弦波振荡。（）（10）直流稳压电源中的滤波电路是低通滤波电路。（）二、选择填空（10分）（1）为了减小输出电阻，应在放大电路中引入为了稳定静态工作点，应在放大电路中引入O（八）电流负反馈（B）电压负反馈（C）直流负反馈（D）交流负反馈（2）RC串并联网络在f=ffi=-时呈°211RC（八）感性（B）阻性（C）容性（3）通用型集成运放的输入级多采用。（八）共基接法（B）共集接法（C）共射接法（D）差分接法（4）两个掰同的晶体管组成复合管后，其电流放大系数约为g(B)夕(C)2F(D)1÷?(5)在(AI(BI(C)三种电路中输出电阻最小的电路是；既能放大电流，又能放大电压的电路是。（八）共基放大电路(B)共集放大电路(C)共射放大电路(6)当NPN型晶体管工作在放大区时，各极电位关系为UcUb.u。（八）>(B)<(C)=(D)(7)硅二极管的正向导通压降比诸二极管的。（八）大(B)小(C)相等模拟电子技术模拟试题十一一、判断下列说法是否正确，用""或""表示判断结果。(10分)1只要满足相位平衡条件，电路就会产生正弦波振荡。2引入直流负反馈可以稳定(静态工作)点3负反馈越深9电路的性能越稳定()4零点漂移就是静态工作点的漂移5放大电路采用复合管是为了增大放大倍数和输入电阻。6镜像电流源电路中两只晶体管的特性应完全相同。()穴带正电()P型半导体带正电N型半导体带负电。实现运算电路不一定非入负反馈。7半导体中的空10凡是引入正反馈的集成运放，一定工作在非线性区。二、选择填空(10分)(1)为了增大输出电阻，应在放大电路中引入为了展宽频带，应在放大电路中引入O（八）电流负反馈(B)电压负反馈(C)直流负反馈(D)交流负反馈(2)在桥式(文氏桥)RC正弦波振荡电路中，o（八）a=-1800,=+1800(B)a=+180°,处=+180。(C)夕A=Oo,价=OO(3)集成运放的互补输出级采用。（八）共基接法(B)共集接法(C)共射接法(D)差分接法(4)两个国同的晶体管组成复合管后,其电流放大系数约为。（八）B(B)(C)2(D)I+.(5)在(Al(B(C)三种电路中输入电阻最大的电路是；既能放大电流，又能放大电压的电路是（八）共基放大电路(B)共集放大电路(C)共射放大电路(6)当PNP型晶体管工作在放大区时，各极电位关系为UcUbUe0（八）>(B)<(C)=(D)(7)硅二极管的正向导通压降比错二极管的。（八）大(B)小(C)相等模拟电子技术模拟试题十二一、填空题(20分，每空1分)1 .双极型三极管是控制器件，当其工作在放大区时发射结需要加偏置，集电结需要加偏置。场效应管是控制器件。2 .在有源滤波器中,运算放大器工作在区；在滞回比较器中，运算放大器工作在区。3 .在三极管多级放大电路中，已知A=20,A2=-10,A3=I,则可知其接法分别为：Ai是放大器，4j2是放大器，4j3是放大器。4 .在双端输入、单端输出的差动放大电路中，发射极Re公共电阻对信号的放大作用无影响，对信号具有抑制作用。差动放大器的共模抑制比KcmrA=r1+j_5 .设某一阶有源滤波电路的电压放大倍数为200,则此滤波器为滤波器，其通带放大倍数为,截止频率为O6 .如图所示的功率放大电路处于类工作状态；其静态损耗为；电路的最大输出功率为；每个晶体管的管耗为最大输出功率的倍。题一、6图二、基本题：（每题5分，共25分）1 .如图所示电路中D为理想元件，已知“=5sin,试对应。画出生的波形图。2 .测得电路中NPN型硅管的各级电位如图所示。试分析管子的工作状态（截止、饱和、放大I3 .已知BJT管子两个电极的电流如图所示。求另一电极的电流，说明管子的类型（NPN或PNP）并在圆圈中画出管子。题二、2图4 .如图所示电路中，反馈元件R7构成级间负反馈，其组态为其作用是使输入电阻、放大电路的通频带变三、如图所示电路中,=100,=100,试计算：（15分）1 .放大电路的静态工作点；（6分）2 .画出放大电路的微变等效电路；（3分）3 .求电压放大倍数41、输入电阻用和输出电阻凡；（6分）四、判断如图所示电路中引入了何种反馈，并在深度负反馈条件下计算闭环放大倍数。（9分）题四图五、电路如图所示。试用相位条件判断下面的电路能否振荡，将不能振荡的电路加以改正。（6分）C=103pF1.MOuH题五图六、用理想运放组成的电压比较器如图所示。已知稳压管的正向导通压降Ud=0.7V,½=5V1.试求比较器的电压传输特性；2.若“=6sin/,保为方波如图所示，试画出生的波形。（10分）QO分）题七图（10分）七、理想运放电路如图所示，设电位器动臂到地的电阻为KRw,0Klo试求该电路电压增益的调节范围。八、一串联型稳压电路如图所示。已知误差放大器的A>>1,稳压管的=6V,负载凡二20o1 .试标出误差放大器的同相、反相端；2 .说明电路由哪几部分组成？3 .求外的调整范围；模拟电子技术模拟试题十八-填空题（每空1分，共15分）1 .N型半导体中多数载流子是,P型半导体中多数载流子是，PN结具有特性。2 .发射结偏置，集电结偏置,则三极管处于饱和状态。3 .当Ucs=O时，漏源之间存在导电沟道的称为型场效应管，漏源之间不存在导电沟道的称为型场效应管。4 .两级放大电路的第一级电压放大倍数为100,即电压增益为dB,第二级电压增益为26dB,则两级总电压增益为dBo5 .差分电路的两个输入端电压分别为Uil=2.00V,Ui2=1.98V,则该电路的差模输入电压Uid为V,共模输入电压Uic为Vo6 .集成运算放大器在比例运算电路中工作在区,在比较器中工作在区7 .在放大电路中为了提高输入电阻应引入一负反馈,为了降低输出电阻应引入一负反馈。二、选择题（每题2分，共20分）1、一个平衡PN结，用导线将P区和N区连起来，而导线中（A、有微弱电流B、无电流C、有瞬间微弱电流2、晶体管在大电流工作时，随Ic的增加B值将（A、增加B、下降C、不变3、三极管的反向电流Icbo是由（）组成的。A、多数载流子B、少数载流子C、多数载流子和少数载流子4、放大器的输入电阻高，表明其放大微弱信号能力（A、强B、弱C、一般5、射极跟随器具有（）特点。A、电流放大倍数高B、电压放大倍数高C、电压放大倍数近似于1且小于1输入电阻高，输出电阻低6、引入并联负反馈，可使放大器的（A、输出电压稳定B、反馈环内输入电阻增加C、反馈环内输入电阻减小7、直接耦合放大器的彳氐频特性比阻容耦合放大器的（1A、好B、差C、相同8、工作在线性区的运算放大器应置于（）状态。A、深度反馈B、开环C、闭环9、产生正弦波自激震荡的稳定条件是（）A、引入正反馈B.AF1C、AF=I10、测量脉冲电压（例如尖脉冲）的峰值应使用（A、交流毫伏表B、直流电压表C、示波器、
