水库中型灌区续建配套与节水改造项目施工图设计说明.docx

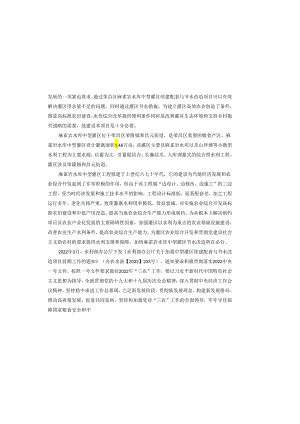

发展的一项紧迫要求。通过荣昌区麻雀岩水库中型灌区续建配套与节水改造项目可以有效解决灌区用水量不足的问题，同时通过灌区节水措施，为建立灌区高效农业创造了条件，推进高标准农田建设，水价综合改革提供便利条件同时是改善灌区生态环境和支持乡村振兴战略的需要，故建设本项目是十分必要。麻雀岩水库中型灌区位于荣昌区荣隆镇和昌元街道，是荣昌区重要的粮食产区，麻雀岩水库中型灌区设计灌溉面积1.46万亩，该灌区主要以麻雀岩水库以及山坪塘等小微型水利工程为主要水源，以蓄为主、引蓄提结合、长藤结瓜、入库调蓄式的综合型水利工程。灌区涉及荣隆镇和昌元街道。麻雀岩水库中型灌区工程修建于上世纪六七十年代，它的建设为当地经济发展和农业综合开发起到了非常积极的作用，但由于该工程属“边设计、边修改、边施工”的三边工程，受当时经济发展和施工技术水平的影响，工程设计标准低，渠系配套差，加之工程运行多年，老化失修严重，致使灌溉水利用率极低，效益衰减，对实施农业综合开发高标准农田建设和中低产田改造、提高当地农业综合生产能力形成制约。为从根本上解决制约项目区农业产业化发展的主要障碍性因素，加强灌区以水利为重点的农业基础设施建设，改善农业生产水利条件，提高农业综合生产能力，为灌区农业综合开发和贯彻党建设社会主义新农村的要求提供水利支撑和保障，加快麻雀岩水库中型灌区节水改造势在必行。2022年3月，水利部办公厅下发水利部办公厅关于加强中型灌区续建配套与节水改造项目前期工作的通知（办农水函【2022】233号），通知要求积极贯彻落实2022中央一号文件，按照一号文件要求做好2022年“三农”工作，要以习近平新时代中国特色社会主义思想为指导，全面贯彻党的十九大和十九届历次全会精神，深入贯彻中央经济工作会议精神，坚持稳中求进工作总基调，立足新发展阶段、贯彻新发展理念、构建新发展格局、推动高质量发展，促进共同富裕，坚持和加强党对“三农”工作的全面领导，牢牢守住保障国家粮食安全和不施工设计总说明1工程概况1.1 工程概况项目名称：水库中型灌区续建配套与节水改造项目：项目业主：项目地点：建设工期：12个月。1.2项目背景荣昌区位于重庆市西部，地理坐标介于东经105°17'105°44',北纬29°15'29°41'之间，荣昌城区距重庆市区88.5km,地处重庆一小时经济圈的西部地区，距成都市区246km,东南邻永川区，南接四川省泸州市泸县，西南连接四川省内江市隆昌市，西北靠四川省内江市东兴区，北接四川省资阳市安岳县，东北与大足区接壤，全境南北长44.3km,东西宽39.1km,幅员面积1077km20荣昌区位于重庆市西部，地处四川、重庆两地接壤处，现有耕地面积87.89万亩，是首批国家农业现代化示范区、国家城乡融合发展试验区、国家数字乡村试点区、农牧特色国家高新区。近年来，荣昌区以提升粮食产能为首要目标，大力推进高标准农田建设，加快补齐农业基础设施短板，项目数量、规模和投资位于重庆市前列，并呈现高速增长趋势，全区累计建成高标准农田52.4万亩，占耕地面积的59.62%,耕、种、收宜机化率达66%左右。全区耕地质量等级由“十二五”末的2.31提升到目前的3.34,为提高农田防灾抗灾能力、保障粮食安全、推进农业农村现代化发挥了重要支撑作用。灌区实施续建配套与节水改造，提高水资源的利用率，采取节水灌溉的革命性措施，既关系到人口资源、环境可持续发展的长远战略，也是当前经济和社会成了重庆市荣昌区麻雀岩水库中型灌区续建配套与节水改造项目施工图设计。1.3与实施方案报告主要结论对比一、实施方案批复建设内容改造提灌站3座（何家湾新增提水设备、唐家桥提灌站设备安装及拆除、跃进提灌站改建），新建加压泵房1座，整治自流渠8.36km（其中，明渠长5.89km,暗渠长0.13km,隧洞长1.53km（15座），渡槽长0.46km（2座），倒虹吸O35km（1座整治，长0.082km,3座保持现状，长为0.268km）,新建干支管及分水管16.69km（其中400PE管（PElOO级一1.6Mpa）1323m,355PE管（PElOO级-1.6Mpa）2117m,6315PE管（PEloo级-1.6Mpa）2554m,4）25OPE管（PE100级-1.6MPa）1063m,620OPE管（PEloO级-1.6MPa）IO99m,160PE管（PElOO级-1.6MPa）8178m,HOPE管（PEloO级-1.6Mpa）194m,90PE管（PE100级-1.6Mpa）171m）。新建闸阀井（含闸阀）96座，新建排泥阀井（含排泥阀）14座排气阀井（含排气阀）15座。新修100ln3高位水池7口，消力池及出水渠27座。新修信息化建设计量设施57套。二、施工图设计建设内容渠首工程：新建加压泵站一座，改造提灌站3座（何家湾新增提水设备、唐家桥提灌站设备安装及拆除、跃进提灌站改建）。骨干输配水工程：整治自流渠8.36km,其中，明渠长5.89km,暗渠长0.13km,隧洞长1.53km（15座），渡槽长0.46km（2座），倒虹吸0.35km（1座整治，长0.082km,3座保持现状，长为0.268km）。新建干支管16.69km,其中d>400PE管（PElOO级-1.6Mpa）1323m,d>355PE管（PE100级-1.6MPa）2117m,315PE管（PEloo级-1.6MPa）发生规模性返贫两条底线，突出年度性任务、针对性举措、实效性导向，充分发挥农村基层党组织领导作用，扎实有序做好乡村发展、乡村建设、乡村治理重点工作，推动乡村振兴取得新进展、农业农村现代化迈出新步伐。通知还指出要按照水利部办公厅、农业农村部办公厅联合下发的关于加强大中型灌区改造与高标准农田建设协同推进工作的通知（办农水2021302号），通知明确要求将大中型灌区有效灌溉面积优先打造成高标准农田，保障国家粮食安全，促进乡村振兴。为做好这项工作，加强大中型灌区改造与高标准农田建设协同推进。2022年3月，重庆市水利局、重庆市财政局联合印发关于抓紧开展2023-2025年中型灌区续建配套与节水改造项目前期工作的通知（渝水农水20223号），要求各个区县积极推进高标准农田建设，对照灌区项目“十四五”规划，结合巩固拓展扶贫攻坚成果同乡村振兴有效衔接、粮食安全、高标准农田建设、改善生态环境、美丽乡村建设，创新、拓展工作思路，将灌区节水改造和周边农业产业、乡村旅游、农耕研学等有机结合，打造山地特色灌区。为进一步改善麻雀岩水库中型灌区农业生产条件，提高水资源利用效率，改善灌区生态环境，完善麻雀岩水库中型灌区总体布局，促进当地社会经济发展。重庆市荣昌区水利局启动了麻雀岩水库中型灌区续建配套与节水改造工程建设。受荣昌区水利局委托，我司承担了重庆市荣昌区麻雀岩水库中型灌区续建配套与节水改造项目实施方案设计工作。接受委托后，我司即组织大量工作人员进行了现场踏勘和测量，对灌溉面积进行了走访复核，对灌区各渠系、管道进行了摸排调查，收集到了较为齐全的基础资料，于2023年5月编制完成了重庆市荣昌区麻雀岩水库中型灌区续建配套与节水改造项目实施方案送审稿，2023年12月，业主单位组织专家对本实施方案进行了技术审查，我单位根据评审专家的宝贵意见，并再次结合现场踏勘情况进行认真修改，于同月形成了重庆市荣昌区麻雀岩水库中型灌区续建配套与节水改造项目实施方案（报批稿），2024年3月，我公司在实施方案基础上形照为1105ho无霜期336d1.3灌区现状麻雀岩水库中型灌区位于荣昌区西北部，灌区分布在荣昌区荣隆镇、昌元街道等两个镇街，设计灌溉面积1.46万亩。根据现场踏勘情况及资料分析，麻雀岩水库中型灌区建有白果湾泵站、何家湾泵站、新桥泵站、跃进泵站、龙塘泵站、唐家桥泵站等6座提灌站，本次改造设计主要涉及何家湾泵站、跃进泵站、唐家桥泵站三座泵站。何家湾泵站位于培爵村(1)何家湾泵站3社，设计灌溉面积0.17万亩，装机一台，电机容量18.5kW,水泵出水管长0.40kmm,后段灌溉渠道长5.9Iknio存在的主要问题：泵房屋顶漏水、房屋地基沉降变形、水泵、电机锈蚀，无法运行等。据了解，何家湾泵站已纳入农委项目，本次设计只更换水泵和电机。何家湾泵站现状1.何家湾泵站现状2(2)跃进泵站跃进泵站位于高川村4社，设计灌溉面积0.22万亩，装机容量40kW,配套灌溉渠道3.05km。存在的主要问题：泵房屋顶漏水、房屋地基沉降变形、水泵、2554m,250PE管（PEloo级-1.6MPa）Io63m,200PE管（PEloO级-1.6MPa）IO99m,（M60PE管（PE100级-1.6MPa）8178m,eIIoPE管（PEloo级-1.6MPa）194m,90PE管（PE100级”.6MPa）171m。渠系建筑物及配套设施工程：新修100m3高位水池7口，新建闸阀井（含闸阀）96座，新建排泥阀井（含排泥阀）14座，排气阀井（含排气阀）15座，消力池及出水渠27座。信息化建设工程：新修信息化建设计量设施57套。三、施工图与批更文件对比与上阶段对比，水源工程及渠系建设工程灌溉面积、基准年、水平年、工程等别均未发生变化。1.3水文气象工程流域地处四川盆地中部低缓丘陵地带。受四川盆地和云贵高原气候的相互影响，属中亚热带湿润东南季风气候区，具有四季分明，气候温和，降雨丰沛、冬暖春早、初夏多雨，盛夏炎热常伏旱，秋迟且多连绵阴雨，无霜期长，热量充足以及风速小、湿度大、云雾多、日照少等气象特征。根据荣昌区气象局多年气象资料统计，该地区多年平均气温17.4,极端最高气温42.1,出现在2006年，极端最低气温-3.4,出现在1975年12月15日。多年平均降水量1081.3mm,1974年最多为1575.7mm,2004年最少为662.7mm,多年平均汛期（5月10月）降雨量898.8mm,占全年的82.52%。多年平均蒸发量为1025.8mm（620cm蒸发器）。多年平均风速1.2ms,年平均最大风速9.4ms,风向多为NNE,最大瞬时风速为20ms,风向肌出现在1986年5月20日。多年平均相对湿度81%,多年平均日2设计依据及主要规程规范（但不限于）1、相关文件（1）水利部办公厅关于加强中型灌区续建配套与节水改造项目前期工作的通知（办农水函【2022】233号）；（2）重庆市水利局重庆市财政局关于抓紧开展2023-2025年中型灌区续建配套与节水改造项目前期工作的通知（渝水农水20223号）：（3）中共中央国务院关于做好2022年全面推进乡村振兴重点工作的意见（2022年一号文件）；（4）重庆市中型灌区节水配套改造项目初步设计报告编制大纲；（5）2023年-2025年中型灌区续建配套与节水改造项目实施方案编制技术指南（灌排发展中心，2022.6）；（6）重庆市荣昌区麻雀岩水库中型灌区续建配套与节水改造立项建议报告；（7）重庆市荣昌区麻雀岩水库中型灌区续建配套与节水改造立项建议报告专家审查意见（重庆市水利局）；（8）重庆市荣昌区麻雀岩水库中型灌区续建配套与节水改造立项建议报告专家审查意见（荣昌区水利局）；（9）荣昌区农业区划报告；（10）荣昌区国民经济和社会发展2021年度统计年鉴；（11）重庆市荣昌区灌溉发展总体规划；（12）荣昌区乡镇供水发展规划：（13）荣昌区十四五水安全保障规划；电机锈蚀，无法运行等;跃进泵站现状1跃进泵站现状2(6)唐家桥泵站唐家桥泵站位于柏香村4社，设计灌溉面积0.15万亩，装机容量75K队存在的主要问题：泵房、水泵、电机均完好，但需调整水泵安装方向。唐家桥泵站现状1唐家桥泵站现状2两排屋基提灌站设计灌溉面积0.0345万亩，装机容量90kW,设计流量370113h,配套灌溉渠道2.51km,现状良好，能正常使用，但缺少流量监测设施。(8)桂花湾提灌站两排屋基提灌站设计灌溉面积0.04万亩，装机容量IlOkW,设计流量270m3h,配套灌溉渠道3.52km,现状良好，能正常使用，但缺少流量监测设施。(13)泵站设计标准(GB50265-2022)；(14)水利水电工程设计工程量计算规定(S1.328-2018)：(15)水力计算手册(第二版)；(16)水利水电工程合理使用年限及耐久性设计规范(S1.654-2014)；(18)灌溉与排水工程技术管理规程(S1.T246-2019)；(18)高标准基本农卬建设标准；(19)高标准农Hl通则GB/T30600-2022：(20)室外给水设计标准(GB50013-2018)；(21)水利空间要素图式与表达规范S1.730-2015o3工程布置3.1 工程布置灌区骨干水源主要为麻雀岩水库，灌区灌溉体系主要由渠首工程，根据各渠首工程分布情况及灌溉需求及共分为何家湾灌片、跃进灌片、郭家染坊灌片、唐家桥灌片、白果湾灌片、自流渠灌片、水系连通灌片、两排屋基灌片和桂花湾灌溉片区共9个灌溉片区组成，除自流渠灌片外，其余全部采用加压灌溉方式。从灌区总体布局来看，现状各干支渠走向基本合理，渠道可控灌面积大，覆盖镇村范围广，且经长期运行效果较好。因此，本次设计维持灌区现有工程布局基本不变，重点根据工程病险，因地制宜地采取工程措施以恢复灌区各渠系及建筑物的输配水功能。(1)渠首工程麻雀岩水库灌区渠首工程包括自流渠渠首及何家湾灌片、跃进灌片、郭家染坊灌片、唐家桥灌片、白果湾灌片、水系连通灌片、两排屋基灌片和桂花湾灌片八个渠首(14)荣昌区2018-2020年农业水价综合改革试点实施方案；(15)关于制定荣昌区农业水价综合改革试点区用水指导价格的通知;(16)麻雀岩水库三查三定资料和相关的竣工图纸；(17)麻雀岩水库除险加固初步设计报告及安全鉴定报告；(18)荣昌区第三次国土调查成果；(19)荣昌区基本农田划定成果：(20)荣昌区镇街农村经济结构调整实施方案汇编：(21)荣昌区水利基础设施空间布局规划成果；2、技术标准(1)水利水电工程等级划分及设计标准(S1.252-2017)；(2)灌溉排水工程项目初步设计报告编制规程(S1./T533-2021)；(3)防洪标准(GB50201-2014)；(4)灌溉与排水工程设计标准(GB50288-2018)；(5)节水灌溉工程技术标准(GB/T50363-2018)；(6)灌区改造技术规范(GB50599-2010)；(7)管道输水灌溉工程技术规范(GB/T20203-2017)：(8)水闸设计规范(S1.265-2016)；(9)水工隧洞设计规范(S1.279-2016)；(10)水工混凝土结构设计规范(S1.191-2008)；(11)渠道防渗衬砌工程技术标准(GB/T50600-2020)；(12)公路桥涵设计通用规范(JTGD60-2015)；由其他资金解决，本次不进行改造，渠首仅新增提水设备1套。(4)白果湾灌片白果湾灌片渠首位于麻雀岩水库东北新桥坡附近，现状泵站运行良好，已建主干管走向东北，管径DN250DN315,全长2.4km,现状基本完好，本次续建灌溉位于木牌坊，续建提水管长为039k%3.2 工程等级与设计标准3.2.1 工程等别荣昌区麻雀岩水库中型灌区设计灌溉面积为1.46万亩，根据水利水电工程等级划分及洪水标准(GB50201-2017)确定为IV等小(1)型灌区工程。灌区干、支渠最大设计流量0.336m3s<5.0m3s,根据灌溉与排水工程设计标准(GB5O288-2O18)和水利水电工程等级划分及洪水标准(S1.252-2017)的规定，渠道主要建筑物级别均为5级，次要和临时建筑物级别均为5级。渠道防洪标准为10年一遇，不作校核。本工程提灌站设计流量均小于2m3s,装机功率均小于0.1MW,根据水利水电工程等级划分及洪水标准(S1.252-2017)及泵站设计标准(GB50265-2022)的规定，泵站等别为V等，泵站主要建筑物级别为5级，次要建筑物级别为5级，设计洪水标准采用10年一遇，校核洪水标准采用20年一遇。3.2.2 建筑物级别及标准麻雀岩水库中型灌区续建配套与节水改造项目设计灌溉面积为1.46万亩，灌区分为麻雀岩灌片、跃进灌片、何家湾灌片、郭家染坊灌片、唐家桥灌片以及白果湾灌片。根据灌溉与排水工程设计标准(GB502882018)的有关规定，设计流量小于5m3s的渠道为5级建筑物。根据水利水电工程等级划分及设计标准泵站。其中自流渠、郭家染坊、白果湾渠首、两排屋基和桂花湾5个渠首设备均完好,无需进行改造，何家湾及唐家桥提灌站泵房完好，需新增提水设备，跃进提灌站已损毁，需拆除重建，水系连通灌片已成主管压力较小，需新建加压泵站。(2)自流渠灌片自流渠灌片渠首位于麻雀岩水库东侧倒水田处，自流渠途经荣隆镇、昌元街道两个镇街，止于昌元街道拱石坝附近，设计灌溉面积5000亩，整治自流渠全长8.36km。其中明渠长5.89km,暗渠长0.13km,隧洞长1.53km(15座)，渡槽长0.46km(2座)，倒虹吸O35km(4座)。(3)跃进灌片跃进灌片渠首位于麻雀岩水库南侧皂角湾附近，新建提水管沿高田村皂角湾、烂朝门、毛谷店、狮子岭等地后止于上火曲附近，共新建提水管总长为7.07km。(4)唐家桥灌片唐家桥提灌站位于柏香村4社，渠首需更换提水设备，已建主管道管径DN200一DN250,全长5.47km,现状基本完好，本次续建灌溉主要位于主管网天台寺、新颜桥、崔家沟、魏家山附近，续建总长度为1.98k11u(5)水系连通灌片水系连通灌片渠首位于水系连通主管S0+671.93处，新修加压泵房一座，新修加压干支管总长为5.08km,在郭家房子、烂包冲、何家槽房、熊家院子、白羊湾、贾家大院子、吕家柑子园等处新修100m3蓄水池各一口，用于水量调节。(6)何家湾灌片何家湾灌片集首位于培爵村3社何家湾处，何家湾灌片泵房完好，渠系部分现已3.2.3 地震设防根据中国地震动参数区划图（GB18036-2015）,本区地震动峰值加速度小于0.05g,地震动反应谱特征周期0.35s,相当于地震基本烈度Vl度。根据水工建筑物抗震设计标准（GB51247-20I8）的规定，地震设防烈度采用VI度，可不进行抗震计算。3.3 主要建设内容渠首工程：新建加压泵站一座，改造提灌站3座（何家湾新增提水设备、唐家桥提灌站设备安装及拆除、跃进提灌站改建）。骨干输配水工程：整治自流渠8.36km,其中，明渠长5.89km,暗渠长0.13km,隧洞长1.53km（15座），渡槽长0.46km（2座）,倒虹吸0.35km（1座整治，长0.082km,3座保持现状，长为0.268km）。新建干支管16.69km,其中400PE管（PEKX）级-1.6Mpa）1323m,355PE管（PEloo级-16Mpa）2117m,力315PE管（PElOo级-1.6MPa）2554m,250PE管（PE100级-1.6MPa）1063m,200PE管（PEloo级1.6MPa）1099m,160PE管（PElOO级1.6Mpa）8178m,UOPE管（PElOO级-1.6MPa）194m,90PE管（PElOo级-1.6MPa）171m。渠系建筑物及配套设施工程：新修100m3高位水池7口，新建闸阀井（含闸阀）96座，新建排泥阀井（含排泥阀）14座，排气阀井（含排气阀）15座，消力池及出水渠27座。信息化建设工程：新修信息化建设计量设施57套。(S1.252-2017)以及防洪标准(GB50201-2014)的规定，渠系建筑物建筑物级别为5级，设计洪水标准为10年一遇(P=I0%)：提灌站建筑物级别为4级，其设计洪水标准为20年一遇(P=5%),校核洪水标准为30年一遇(P=3.33%)°灌区地处重庆市盆地腹部地区，当地水资源比较缺乏、干旱频繁，根据灌溉与排水工程设计规范(GB50288-2018)要求，本区为干旱地区，水库来水小，而灌区需水较大，灌溉设计保证率可取70%80%,本次灌溉设计保证率选用P=75%o排涝标准的设计暴雨重现期应根据排水区的自然条件、涝灾的严重程度及影响大小等因素，可采用5a10a,结合麻雀岩水库中型灌区情况，本次排涝标准采用10年一遇。灌溉水质应符合国家现行标准农田灌溉水质标准(GB5084-2005)、地表水环境质量标准(GB3838-2002)等标准。灌溉水温与农田地温之差宜小于IOC,水稻田灌溉水温在15°C35,最高不应超过38,最低不应低于12C。工程等别为IV等的水库工程合理使用年限为50年，建筑物级别为5级的泵站合理使用年限为30年，建筑物级别为5级的灌排建筑物合理使用年限为30年，建筑物级别为5级的灌溉渠道合理使用年限为20年。根据水利水电工程合理使用年限及耐久性设计规范(S1.654-2014),本工程取水枢纽、渠道所处环境类别均为三类，按照规范中“4.3节材料要求”内容，本工程所选用的混凝土等级不小于C25o根据水利水电工程合理使用年限及耐久性设计规范(S1.654-2014),项目区属于温和区，根据主要水工建筑物运行实际情况，本工程混凝土抗冻等级确定为F50。流罐及提水设备各1台，提水设备为立式单级单吸离心泵，型号为IS125-100-200,额定流量为243nh,扬程为H=24.5m,功率P=22kW°4.2骨干输配水工程设计4.2.1 自流渠工程方案设计（一）明（暗）渠或管道（1）明渠渠首明渠渠首为放水闸，现状放水闸能正常运行，不需进行改造设计。（2）明渠工程设计原渠墙砂浆脱落，底板渗漏段渠道清淤后，对边墙和底板进行表面清理后，边墙采用IOCm厚C25碎防渗（插筋+挂钢丝网处理），底板采用IoCm厚C25睑防渗。对于渠道变形、垮塌段拆除垮塌、破坏严重的渠道，采用现浇C25碎砌筑边墙,底板采用IoCm厚C25位防渗。（3）暗渠工程设计现状调查发现暗渠内沙等淤堵严重，原渠墙砂浆脱落，底板渗漏，本工程边墙采用IOCm厚C25碎防渗（插筋+挂钢丝网处理），底板采用IoCm厚C25硅防渗。（二）渡槽本次设计对渡槽侧墙边墙采用挂钢丝网+2Cm厚MlO水泥砂浆抹面防渗，底板现浇IOcm厚C25粒防渗。（三）隧洞工程设计灌区隧洞建设时均已砌筑，区内隧洞洞身围岩多属IV类，由于隧洞断面不大，山岩压力相对较小。本次设计对已砌筑隧洞侧墙挂钢丝网+2Cm厚MlO水泥砂浆抹面防4工程设计4.1 渠首改造设计4.1.1 跃进提灌站改造设计跃进提灌站为岸边式干室型泵房，拆除原泵房后在开间两个方向基础处新修C20埋石碎挡墙，然后重新浇筑C25钢筋碎底板及边墙，厚0.25m,边墙上砌筑M7.5页岩砖墙体，泵房设0.25m*0.25mC25钢筋位构造柱及0.25m*03m顶圈梁，楼板为0.15m厚C25钢筋碎，内墙刷白色乳胶漆，外墙刷白色真石漆，泵房配套提水设备为两台卧式单级单吸离心泵，型号为IS125100-200,额定流量为200m3h,扬程为H=50m,功率P=45kW°4.1.2 何家湾泵站改造设计何家湾泵房完好，现只需新增提水设备，水泵为单台卧式单级单吸离心泵，型号为IS150J25-400,额定流量为240m3h,扬程为H=46m,功率P=45kW04.1.3 唐家桥泵站改造设计唐家桥原泵房完好，但提水设备已无法正常使用，只需更换提水设备，水泵为单台卧式单级单吸离心泵，型号为IS125-100-250,额定流量为2400?h,扬程为H=70m,功率P=75kWo4.1.4 水系连通加压泵站设计水系连通加压泵房建筑面积为25.92m?,泵房轴线长度为7.2mX3.6m,墙体采用页岩破，墙厚均为24Omm厚，女儿墙为24Omm厚页岩砖墙，所有内墙抹灰，阳角处均做1600高1:2.5水泥砂浆护角，每边宽60mm,厚度与抹灰面齐平，泵房四周设0.6m宽Slm厚C20碎散水，泵房内地面高程为390.40m,加压泵房配套无负压稳道总长度为l98km0（3）水系连通灌片水系连通灌片设计灌溉面积1515亩，设计流量0.068n?/s,该灌溉片区共配套4条主管道，其中1条加压主管长2.56km,3条加压支管长2.52km,提水管道总长5.08kmo（4）白果湾灌片白果湾提灌站灌片设计灌溉面积100o亩，设计流量0045m3s,已建主干管走向东北,管径DN250DN315,全长2.4km,现状基本完好,本次续建提水管长为0.39km。提水管道均采用PE管，已在初步设计进行必选，本次施工图设计不再比选。（二）提水管网配套设施（管理设施）设计（1）高位水池设计为保证加压泵站灌区的调蓄作用，在压泵站灌区新建玉米基地内，共计7口本次水池设计容量为100m3。蓄水池池长5.6m,池宽5.6m,池深3.50m。池鸵和底板均采用C25防渗钢筋碎浇筑，防渗等级W6,边墙宽30cm,底板厚25cm,顶板厚0.2m；蓄水池顶部设置DN200流流管，底部设置排沙集水坑，蓄水池底部从进水口向集水坑找坡1.0%,采用闸阀控制。水池底部底部设置1（）Cm厚C20碎垫层，基础持力层为砂质泥岩，承载力不低于200kpa°设置安全警示牌1块。（1）镇墩设计在配水管网转弯及直线大于100m处设置C25碎镇墩。镇墩的设置形式应根据设置处的地形及地质条件进行，镇墩不能修筑在松土上，嵌入基岩不小于0.3m；利用土体被动土压承受推力的镇墩的背后必须为原状土，并保证镇墩和土体紧密接触，如渗，底板现浇Slm厚C25碎衬护。由于渠道流量不大，现有隧洞尺寸均能满足过水要求，且隧洞内水面以上净空高度均不小于04m,满足水面以上净空面积大于全洞净面积15%的要求。（四）倒虹吸设计新建倒虹吸位于自流渠KZ5+78092KZ5+860.92段，全长80m（水平投影），虹吸采用一根D480*9焊接钢管，虹吸管道设置5个镇墩（或支墩），镇墩长X宽X高=1.2X1.2X1.6m,虹吸管底部设冲砂阀一个。（五）分水阀设计本次根据沿线直灌面积分布情况，在渠道沿途适当位置打孔设置分水管，共计23处，分水管为D219*5钢管，长为5m,钢管末端设DN200闸阀一个，分水管需在渠道边墙开孔，尺寸为O.3*O.3m,钢管安装完毕后回填C25碎。4.2.2提水管网设计（一）提水管网总体布置（1）跃进灌片跃进灌片渠首位于麻雀岩水库南侧皂角湾附近，新建提水管沿高田村皂角湾、烂朝门、毛谷店、狮子岭等地后止于上火由附近，设计灌溉面积2140亩，设计流量0.097n½o该灌溉片区共配套2条管道，其中1条提水主管长6.36km,1条提水支管长0.72m,提水管道总长7.08km。（2）唐家桥灌片唐家桥提灌站已建主管道管径DN200DN250,设计灌溉面积1500亩，设计流量0068m3s,全长5.47m,现状基本完好，该片区续建灌溉管道共计4条，续建管资料。传统水量计量多采用人工模式，不仅量水精度低，量水设施不配套，并且信息处理更新也不及时。因此，依靠科技创新，提高灌溉水利用率，实现灌溉用水管理手段的现代化与信息化，做到适时、适量地供水，是推动农业可持续健康发展的必经之路。为了满足“总量控制、统筹协调、高效利用''的要求，优化配置灌溉用水，调整用水结构，实现灌区用水计量的规范、统一管理，需建立灌区用水量测监管系统，以实现合理配调水资源，保障灌区水资源的合理利用与分配。为响应水价改革要求，推动灌区信息化管理进程，本工程分别在麻雀岩自流区渠首、何家湾提灌站渠首，跃进提灌站渠首、唐家桥提灌站提灌站渠首；两排屋基渠首、桂花湾渠首、水系连通渠首、及各分水口设在线数据传输设施各1套，共计57套，跃进提灌站、何家湾提灌站、唐家桥提灌站、水系连通加压泵站设泵站自动化改造及接入个1套。5施工要求5.1 土石方开挖土方开挖采用人工自上而下分层进行开挖。开挖料在管道两侧堆存，部分作为开挖料回填，部分用于管道沿线填高复耕。石方基础开挖采用0.5m3反铲挖掘机带破碎头凿打，堆存在渠道两侧，部分作为开挖料回填，部分改小用于块石换填。5.2 土石方填筑土石方填筑均采用人工运料，人工夯填。有空隙需用与镇墩相同的材料填实：水平镇墩后背土壤的最小厚度应大于墩底在设计地面以下深度的3倍。本工程镇墩均为埋地式，置于强风化砂质泥岩上，设计地基承载力不小于0.2MPa°（2）排气阀设计在管道隆起处或阀门检查井的下端，设置排气阀，直径可为管道直径的1/812o用以投产时、平时或检修后排除管内的空气，在产生水锤时可自动进入空气，以免管内形成负压。排气阀安装时，采用丁字管连接在干管上。本次共设置15个排气阀。（3）排泥阀设计为排除管道中的沉淀物，在管道凹处设置排泥阀，直径可为管道直径的1/31/5。本次共设置14个排泥阀。（4）闸阀井阀门井主要用于保护各类闸阀不受人为或者自然破坏，本次共设阀门井96个，阀门井采用M7.5浆砌砖结构，呈方形，四周井壁厚0.24m,井内外壁采用水泥砂浆MlO水泥砂浆抹面，闸阀井顶盖采用DN700复合井盖，闸阀井底板采用C20碎硬化20cmo4.3用水量测、管理设施及灌区信息化灌区量水是灌溉用水管理的基本条件，实施灌区用水量测，是促进节约用水和提高灌区管理水平的一项必不可少的重要工作。通过安装用水量测设施，可以较准确地按照用水计划，调节、控制渠道的分水流量，促进节约用水。根据量水结果资料，可以为计划用水提供必要的数据，同时也为新建、扩建或改建灌区提供规划设计的基本（4）热熔连接保压、冷却时间，应符合热熔连接工具生产厂和管材管件生产厂的规定，在保压、冷却时间不得移动连接件或在连接件上施加外力。（5）热熔对接:D在对接焊机上夹紧管材和管件的插口端，清洁插口端；2）移动可动夹具，将管材、管件连接面在铳刀上刨平，取下铳刀，检查管端连接面；3）校直对接焊机上两对应的待接件，使其在同一轴线上，错边不宜大于壁厚的10%；4）将加热工具放在两连接面之间；使对接焊机上的管材靠近加热工具并施加一定的压力，直到融化形成沿管材整个外圆周平滑对称的翻边为止；5）加热完毕，待连接件应迅速脱离对接连接加热工具，并应用均匀外力使其完全接触，形成均匀凸缘。（6）管道应埋设。铺设前挖沟应注意沟底平整，若遇岩石时应用土、砂填平沟底。沟底距地面应不小于1.0m,沟底应有足够的施工空间。（7）管道的安装应在地面操作，遇地面高低不平时应铺设木板使管道安装时保持平直，在连接一定长度后可逐步埋入沟底。56钢管工程钢管为分节制造的成品，用Iot自卸汽车运输至安装现场。按由下而上的顺序进行安装。钢管沿管道铺设卷扬道，采用卷扬机和千斤顶就位，采用现场拼装焊接。焊接采用敏弧焊或敏弧焊接打底电弧焊填充。对焊缝及时进行相应的酸洗、钝化处5.3 混凝土浇筑采用0.4m3移动式搅拌机拌制碎，人工胶轮车入仓浇筑，平板式振捣器振捣密实。位模板果用人工立钢模浇筑和部分木模板。模板安装牢靠稳固并满足技术规范要求。水平施工缝缝面进行高压水冲洗、刷毛。人工胶轮车水平运输，汽车吊或者卷扬机垂直运输转榴槽入仓，振捣棒振捣。5.4 砂浆抹面采用料石水泥砂浆勾缝（抹面）作为防渗体时，防渗用的勾缝（抹面）砂浆应采用细砂和较小的水灰比，灰砂比控制在1:1至1:2之间。清缝应在料石砌筑24h后进行，缝宽不小于砌缝宽度，缝深不小于缝宽的2倍，勾缝前必须将槽缝冲洗干净，不得残留灰渣和积水，并保持缝面湿润。勾缝砂浆须单独拌制，严禁与砌体砂浆混用。当勾缝（抹面）完成和砂浆初凝后，砌体表面应刷洗干净，或用湿润物覆盖保持21天，在养护期间经常洒水，使砌体保持湿润，避免碰撞和震动。5.5 PE管道工程PE管的施工顺序为：PE管材运输一热熔连接一管道敷设（I）PE管连接时管端应洁净，每次收工时管应临时封堵；热熔连接前、后，清洁焊接表面和加热工具。焊接表面污物应用洁净棉布擦净，加热工具上的聚乙烯残留物只能用木质刮刀切除。（2）检查对接焊机是否与管材直径和规定的对接焊周期匹配。（3）热熔连接加热时间和加热温度应符合热熔连接工具生产厂和管材、管件生产厂的规定，对接焊温度通常在200C235C之间。钢筋购买后运至施工场地材料堆放场，利用人工运至工作面利用卷扬机牵引垂直运输，钢筋安装全部为专业施工队伍操作施工。(5)碎浇筑碎浇筑，碎拌制采用0.4113移动式拌合机拌制，基坑混凝土浇筑采用手推车转溜槽直接入仓，上部混凝土浇筑采用卷扬机牵引料罐入仓浇筑，插入式软轴振捣器振捣密实。5.8 管道镇支墩施工本工程管道镇支墩主要为进、出水钢管镇支墩及PE管镇墩施工。施工工艺及方法：利用小型机械将基础开挖至至设计高程，人工推胶轮车运输碎至施工地点，人工入仓，人工架立模板，人工平仓，插入式振捣器捣实。混凝土浇筑后立即进行养护。在养护期间，使混凝土表面保持湿润，防止雨淋、日晒和受冻。对混凝土外露面，待表面收浆，凝固后即用草帘等物覆盖，并经常在模板及草帘上洒水，洒水养护的时间，应不少于7天。5.9 水池施工1、模板工程(1)基础模板采用主要用钢模，胶合板配合，模板制作按木模翻样要求进行编号备用，立模按模板翻样详图施工。确保模板、支撑的可靠性并且有足够的强度和刚度，对模板工程所用的材料必须认真检查选取，不得使用不符合质量要求的材料，模板工程施工应制作简单，操作方便，牢固耐用，运输整修容易等特点.(2)施工时，先放样弹线，按图纸弹出工程结构的外轮线，还应弹出模板的安装线或检查线，施二轴线，标高线，几何尺寸必须正确。理。焊缝质量达到In级质量要求。焊缝宽度和高度应符合焊接技术要求，气焊条表面应无氧化皮、油污和锈蚀、电焊条应根据母材材质选用，符合质保期要求，电焊条药皮应不潮、无裂纹、脱皮。焊缝应无咬肉、夹渣、气孔、裂纹现象。壁厚大于5mm的管口对接，应开坡口。5.10 房施工施工工序：按照图纸进行中轴线放线，土石方开挖、挡墙施工、垫层找平、钢筋安装、现浇混凝土。工程施工方法：（1）中轴线放线按照图纸用全站仪在地形上进行中轴线放线，以确定竖井中心线来控制开挖范围。（2） 土石方开挖土石方明挖采用人工开挖，人工装硝，51自卸汽车运至管道沿线填高复耕，运距0.5km。（4）挡墙施工利用小型机械将基础开挖至至设计高程，碎采用人工入仓，人工架立模板，人工平仓，插入式振捣器捣实。混凝土浇筑后立即进行养护。在养护期间，使混凝土表面保持湿润，防止雨淋、日晒和受冻。对混凝土外露面，待表面收浆，凝固后即用草帘等物覆盖，并经常在模板及草帘上洒水，洒水养护的时间，应不少于7天。（3）垫层找平底部找平层采用人工找平。（4）钢筋安装钢筋表面应保持清洁。带有颗粒状或片状老锈，经除锈后仍有麻点的钢筋严禁按原规格使用。钢筋对焊或电焊焊接接头：按规定取试件，其机械性能试验结果必须符合钢筋焊接及验收的专门规定。基本项目：钢筋的绑扎、缺扣、
