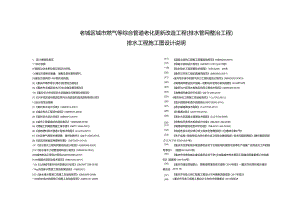

老城区城市燃气等综合管道老化更新改造工程（排水管网整治工程）排水工程施工图设计说明.docx

老城区城市燃气等综合管道老化更新改造工程(排水管网整治工程)排水工程施工图设计说明1、设计依据及规范(17)混凝土结构工程施工质量验收规范(GB50204-2015)1.1设计依据(18)混凝土结构设计规范(GB50010-2010)(2015版)(1)我院与业主单位签订的设计合同。<19)给水排水工程顶管技术规程(CECS246：2008)(2)建设方提供的测量、地勘及现状管网资料。(20)建筑与市政工程抗真通用规范(GB55002-2021)(3)建设方提供的1/500现状地形图。(21)«室外给水排水和燃气热力工程抗屣设讨规范(GB5OO32-2OO3)(4)重庆市城市排水(雨水)防涝绘合规划(22)海绵城市建设技术指南-低影响开发雨水系统构建2014年10月(5)重庆市主城区排水(污水)设施及管网规划(23)建筑与小区雨水控制及利用工程技术规范(GB50400-2016)(6)重庆市沙坪坝区排水设施建设与管理总体规划(24)海绵城市建设评价标准GB/T51345-2018(7)沙坪坝区城市建成区雨污分流改造和溢流控制专项计划(25)6城市标化工程施工及验收规范(CJJ/T82-2012)1.2设计规范及规程(26)透水路面砖和透水路面板B(GBfT25993-2010)(1)室外排水设计标准(GB50014-2021)(27)透水能路面技术规程(CJJfT188-2012)(2)城乡排水工程项FI规范(GB55027-2022)(28)砂基透水砖(JG376-2012)(3)室外给水设计标准(GB50013-2018)(29)透水水泥混凝土路面技术规程(CJJ/T135-2009)(4)城市工程管线综合规划规范(GB50289-2016)(30)低影响开发雨水系统设计标准(DBJ50r-292-20l8)(5)混凝土和钢筋混凝土排水管(GBfT11836-2023)(31)海绵城市建设项目评价标准(DBJ5O/T-365-2O2O)(6)埋地塑料排水管道工程技术规程(CJJ143-2010)(32)危险性较大的分部分项工程安全管理规定(住建部令第37号)(7)水及燃气用球米铸铁管、管件和附件(GB/T13295-2019)(33)关于实施<危险性较大的分部分项工程安全管理规定>有关问题的通知(建办据现场调(8)低压流体输送用焊接剂管(GBT3O912O15)查访问及收质(2018)31号)(9)给水排水工程构筑物结构设计规范(GB50069-2002)(34)重庆市住房和城乡建设委员会关于主城区城市建筑垃圾再生产品推广应用试点工作的指(10)给水排水工程管道结构设计规范(GB50332-2002)导意见3(渝建(2019)434号)(ID6城市防洪工程设计规范3(GBfT50805-2012)(35)重庆市住房和城乡建设委员会关于进步加强城市排水管网工程建设质量管理工作的通(12)K城镇内涝防治技术规范(GB51222-2017)知(渝建发(2019)10号)(13)山地城市室外排水管渠设计标准(DBJ50/T-296-2018)(36)重庆市建设领域禁止、限制使用落后技术通告(2019年版>(重庆市住房和城乡建设(14)g市政排水管道工程及附属设施(06MS201)委员会2019.10)(15)给水排水管道工程施工及验收规范(GB50268-2008)(37)重庆市市政公用工程施工图设计文件编制深度规定(2017年版)(16)6给水排水构筑物工程施工及验收规范(GB50141-2008)(38)C重庆市市政工程施工图设计文件技术审查要点(2019年版)AIS3.3-1片区现场踏勘部分照片3.4 探丁家属小区片区雨污分流改造该区域位于小龙坎街道，该区域属T探矿家属区，主要问题为雨污混流。片区雨污水通过现状4000X5000箱涵排放，最终排入下游污水管道。经现场查勘并结合管勘资料分析，本区域共20处雨污错接点.本顼目将结合现场实际，通过新建雨水及污水管网，对上述错接点进行雨污分流改造。3.5 联芳花园一期雨污分流改造联芳花园一期为开放式小区，位于联芳街道，经纬大道西停，主要问题为雨污混流。片区因雨水管道缺失，导致雨污水均排入经纬大道市政污水管道，最终进入扬声桥污水处理厂，影响污水厂的稳定运行。经现场杳勘井结合管勘资料分析，本区域共有12处雨污错接点.本项目将结合现场实际，通过新建雨水管网，对上述错接点进行雨污分流改造。3.6 石小路沿线雨污分流改造该区域位于联芳街道，石小路与经纬大道交叉处附近，主要问题为雨污混流。片区部分现状雨水管道接入石小路和经纬大道市政污水管道，最终进入扬声桥污水处理厂，影响污水厂的稳定运行；部分现状污水管道接入雨水管道，最终直排河道，膨响区域水生态环境健康。经现场查勘并结合管勘费料分析，本区域共仃8处雨污错接点。本项目将结合现场实际，对上述错接点进行雨污分流改造。133.6-1片区现场踏勘部分照片3.7 梨树湾11号周边排水管网改造该点位于天星桥街道，福源驾校训练场地北侧,根据业主日常维护走访发现，铁路职工宿舍前在存在暴雨后积水现象。经现场查勘并结合管勘资料分析，该处雨水通过现状道路雨水明沟收集，明沟下游通过BXH=400×400暗沟排入现状雨水箱涵，该段暗沟尺寸偏小且部分过水断面被其他管线占据，引起排水不畅，进而导致积水发生本次拟通过新建d800雨水管道排入下游现状B×H=3000×2800雨水箱涵，以提高揖水能力，降低该处的内涝风险。图3.7-1片区现场踏勘部分照片3.8 天陈路33-45号周边排水管网改造该点位于天星桥街道，沙坪公园以东的天陈路沿线，根据业主日常维护走访发现，天陈路3345号门面前道路在存在暴雨后积水现飘。经现场杳勘井结合管勘资料分析，该处为天陈路道路局部低点，雨水通过现状两个单算雨水口1.3 水文地质条件正在做,地勘报告出来后替换.1.4 规范强制性条文执行情况本次设计不存在违反行业现行规范强制性条文的情况。2、初步设计批复意见及专家审杳怠见执行情况（无）3、工程概况本次改造位于沙坪坝中心商务及行政中心老城区，涉及天星桥、小龙坎和联芳三个街道，包括砸汇沙小B校区片区雨污分流改造、防空洞周边区域雨污分流改造、洪源大厦片区雨污分流改造、探矿家属小区片区雨污分流改造、联芳花园一期雨污分流改造、石小路沿线雨污分流改造、梨树湾Il号周边排水管网改造、天陈路33-45号周边排水管网改造和嘉和苑周边排水管网改造共9个子项，具体分布如下图所示。图3-1项目工程位置图3.1融汇沙小B校区片区雨污分流改造该区域位于天星桥街道，天梨路和内环快速交叉处东南他，主要问题为出污混流。片区部分现状雨水管道接入清水溪截污干管，最终进入鸣冠石污水处理厂，影响污水厂的稳定运行：部分现状污水管道接入雨水管道，最终直排清水溪，影响区域水生态环境健康。经现场查勘并结合管勘资料分析，本区域共仃Il处雨污错接点。本项目将结合现场实际,对上述错接点进行雨污分流改造。3.1-1片区现场踏勘部分照片3.2 防空洞周边区域雨污分流改造该区域位于小龙坎街道，该区域位于防空洞上，主要问题为雨污混流。片区部分雨水通过现状防空洞及污水管网排放，最终排入下游污水管道.经现场查勘并结合管勘资料分析，本区域共3处雨污错接点本项目将结合现场实际，通过新建雨水管网，对上述错接点进行雨污分流改造。3.3 洪海大厦片区雨污分流改造该区域位于天星桥街道，洪源大厦南恻，主要问题为雨污混流。片区雨污水通过现状600X800箱涵排放，最终排入下游污水管道。经现场查勘并结合管勘资料分析，本区域共9处雨污错接点本项目将结合现场实际，通过新建污水管网，对上述错接点进行雨污分流改造。（1） ik汇沙小B校区片区雨污分流改造蓝溪谷地外部道路东西两侧有现状雨水管道，管径d300d450.东侧有现状污水管道，管径d3OO-d45O,雨污水管道均整体自南向北排放，最终接入清水溪沿线41800截污干管：清水溪沿岸道路部分现状污水管道（管径d2OOd3OO）存在直排清水溪的情况.部分现状雨水管道（管径d300d400）接入清水溪沿线（1800截污干管。区域内共有Il处雨污错接点.（2）防空洞周边区域阳污分流改造该片区部分雨水排水防空洞，其余雨污水均通过现状污水管道排入下游d400污水管网.区域内共有3处雨污错接点。<3）洪源大厦片区雨污分流改造该片区雨污水均通过现状600X8箱涵最终排入下游d800污水管道。区域内共有9处雨污错接点。（4）探矿家属小区片区雨污分流改造探矿家属区为开放式小区，因污水管网缺失，导致小区内雨污水均通过现状4000X5000箱涵排至下游。区域内共有20处雨污错接点.（5）联芳花园一期雨污分流改造联芳花园期为开放式小区，因雨水管网缺失，导致小区内雨污水均通过现状d400污水管道最终排入经纬大道沿线d600污水管道。区域内共有12处雨污错接点.（6）石小路沿线雨污分流改造石小路沿线部分现状污水管道（管径d200d500）存在错接入雨水管道的情况，部分现状雨水管沟（规格BXH=200X200d400）存在错接入污水管道的情况。区域内共有8处雨污错接点。（7）梨树湾11号周边排水管网改造沿道路西侧存在现状雨水边沟，部分为明沟，其中暗沟段规格为B×H=400×400.现场部分沟段的过水断面存在被其他管线占据的情况，边沟最终接入下游现状BXH=3000X2800雨水箱涵。（8）天陈路3335号周边排水管网改造该处位于天陈路道路局部低点，雨水现状通过现状两个单算雨水口收集，雨水口连接管管径均为dl50.就近接入天陈路沿线d400现状污水管。（9）嘉和苑周边排水管网改造沿道路东侧外的绿地内存在现状雨水暗沟，尺寸为BXH=300X400,暗沟存在堵塞破损的情况，暗沟最终接入下游现状BXH=4000X4000雨水箱涵“5、设计范围本次设计范围为沙坪坝中心商务及行政中心老城区（涉及天星桥、小龙坎和联芳三个街道）部分雨污错接点及积水点改造.6、悻水设计原则（1）排水管网设计应满足地区经济和社会长远发展的需要，排水管道均按远期设计.（2）新建排水管网充分考虑区域排水现状及地块建设的情况，结合地块建设规划，在排水管道收集，但雨水口连接管管径仅d150,且就近接入d400现状污水管。雨水口连接管尺寸偏小引起排水不畅，进而导致积水发生：雨污混流则会一定程度上影响污水厂的稳定运行.本次拟废除现状单算雨水口，在道路局部低点设周四算雨水口，井新建1600雨水管道排人下游d600现状雨水管，以提高排水能力,降低该处的内涝风险，同时实现雨污分流。图3.8-1片区现场踏勘部分照片3.9事和苑周边排水管网改造该点位于天星桥街道，根据业主日常维护走访发现，嘉和苑小区大门外的道路存在暴雨后积水现象。经现场查勘并结合管勘资料分析，该处雨水通过现状道路雨水口收集于BXH=300X400雨水暗沟排入现状雨水箱涵。该段暗沟尺寸偏小且破损堵塞，引起排水不畅，进而导致枳水发生。本次拟新建d500雨水管道排水下游现状BXH=4000X4000雨水箝涵，以提高排水能力,降低该处的积水风险。图3.9/片区现场踏勘部分照片4、流域分析及现状管网处理4.1流域分析本次设计范围主要属于清水溪流域和桃花溪流域，其中梨树湾11号周边排水管网改造属于清水溪排水2分区，融汇沙小B校区片区雨污分流改造属于清水溪排水8分区，防空洞周边区域雨污分流改造、洪源大厦片区雨污分流改造、探矿家属小区片区雨污分流改造'天陈路33-45号周边排水管网改造和嘉和苑周边排水管网改造属于清水溪排水6分区，联芳花园一期雨污分流改造和石小路沿线雨污分流改造属于桃花溪排水2分区。清水溪位于重庆市主城区西部，系嘉陵江右岸一级支流，发源于歌乐山镇山洞村天灯杆，干流由南向北经主城区上桥、高灌岩、红槽房、清水溪、磁器U等地,在磁器口金沙街汇入嘉陵江，全长15.1km.流域总面积约35.2km?,从歌乐山源头至嘉陵江河口相对高差约480m,河道平均坡降133.流域多年平均流量0.502m3s,多年平均径流总量1583万m桃花溪位于重庆市主城区西部，起源于沙坪坝区薛家堡，流经沙坪坝区、大渡口区、高新技术产业开发区和九龙坡区，在鱼饿浩注入长江，全长15.79km,流域内有7条支河，9个汇水面，流域面积为31.12km2.4.1 片区排水规划根据相关规划，位于清水溪流域内的设计范围雨水主要汇入清水溪后最终汇入相陵江，污水接入清水溪沿线截污干管，最终进入鸡冠石污水厂：位于桃花溪流域内的设计范围雨水主要汇入石小路雨水系统后最终汇入长江，污水接入石小路污水系统，最终进入扬声桥污水厂.4.2 排水现状总变化系数2.72.42.12.01.91.81.61.5综合污水量：根据重庆市主城区排水(污水)设施及管网规划(2015-2020)，2030年主城区人均综合用水量为320420lcapd,日变化系数1.2,因此日均供水量按300lcapd考虑.人口密度按25000人kn计.(4)基本参数：最大设计流速：塑料管道用于雨水为Vmax=8ms,用于污水为Vmax=6ms.金属管道为Vmax=IOmZSo最小流速：污水管道在设计充满度下为Vmin=O.6ms:雨水管道在满流状态下为Vmin=O.7511Vs.雨水管道按湖流设计：污水按非满流设计其最大设计充满度按下表：大设计充满度管径最大设计充满度200-3000.55350-4500.65500-9000.70>10000.75最小管径与最小设计坡度：市政排水管最小管径控制在d400,最小设计坡度控制在i=0.003.4.3 道路排水管网平面布置(1)改造平面布置融汇沙小B校区片区常污分流改造区域内错接点较为分散，各处均废除、封堵现状错接管道，根据实际管道属性新建相应雨/污水管，主要沿就溪谷地外部道路自南向北敷设于车行道下、沿清水溪南侧沿岸道路自东向西敷设于车行道下，其中新建雨水管径d300d600,新建污水管径d300,最终雨污分流后的雨水排入清水溪，污水均接入清水溪d800截污干管.部分新建污水管道由于埋设深度及周边现状管网影响，在沟槽开挖中需采用支护措施，具体做法详见结构大样图。防空涧周边区域雨污分流改造新建第段雨水管道沿小区内敷设，管径d400,由南向北敷设，收集沿线雨水，在北侧路口处接入下游现状d400雨水管道.新建第二段雨水管道沿公交二公司内敷设，管径d400,由北向南敷设，收集沿线雨水，在南侧路口处接入下游现状d4()0雨水管道.新建第三段雨水管道沿小龙坎正街南侧及人好医院东例道路敷设，管径d600,由北向南敷设，收集沿线雨水，在南侧路口处接入下游现状雨水箱涵*洪源大厦片区雨污分流改造新建污水管道沿重庆市越祥汽车检测有限公司内部道路敷设，管径d400,由西向东敷设，收集沿线污水，在东的路口处接入下游现状,1400污水管道“断面、平面布置、高程布置上适应功能的需要和接入的可能性、便利性。（3）排水管网设计注意技术性与经济性相结合。尊重事实，在满足设计标准的前提下，尽量考虑利用现有管网体系和排水设施，井将其整合以发挥功能。（4）设计选材在不断总结科研和工程实践的基础上，既考虑技术发展的趋势，积极推动新技术、新工艺、新材料的应用，同时又兼顾经济投入的合理性.不得使用淘汰产品及与国家产业政策不符的材料和产品。（5）本工程范围内的排水管网，采用雨、污水分流制系统.（6）污水管道、合流管道与生活给水管道相交叉时，应敷设在生活给水管道的下面。（7）排水设计管网迁改遵循先迁改后拆除的原则，在新建管线未建成时需保证现状管网顺利运行，对于污水及雨水管网在新建管网建设完成贯通前需保证现状管网运行，避免造成安全隐患。7、市政排水系统设计7.1排水系统设计标准及弁数（1）排水体制：采用雨、污分流制。（2）雨水系统设计参数：Qs=qF式中，Qs-雨水设计流量（1.Zs）：q暴雨强度公式：暴雨强度（q）采用重庆市沙坪坝区暴南强度公式进行计算:1132（1+0.958IgP）,3m八附、q=-三（升/秒公侦）（/+5.408）059sW径流系数：综合径流系数=0.75,道路径流系数0.9,绿地径流系数0.2：F-汇水面积（Imf）:P-暴雨重现期：道路部分取P=5年：t降雨历时：t=t+S:1.一地面臾水时间：道路部分h=5IO分钟.S管渠内雨水流行时间。（3）污水系统设计参数污水设计流量Qd按人均综合污水量进行计算，公式如下：_Nq.Kd24x3600式中，Q1.设计综合生活污水设W流量（1.Zs）；N设计人口数量：夕一人均综合污水量（1.ca.d）!KZ-污水量总变化系数，按卜.表确定：污水平均流（Us）5154070100200500>10管段编号设计管径(mm)设计坡度设计流量(1.Zs)流速(nVs)汇水面积(hn?)过流能力(1.s)YR-9-YR-10d6000.017812.822.38798YR-17-YR-I8d5000.0051841.770.56347防空洞周边区域雨污分流改造管段编号设计管径(mm)设计坡度设计流量(1.Zs)(11s)汇水面积(h11?)过流能力(1.Zs)Y2-I-Y2-5d4000.005481.50.14191Y2-6-Y2-9d4000.01998.52.970.30373Y2-I0-Y2-I8d6000.53482.01.06564洪源大厦片区雨污分流改造管段编号设计管径(mm)设计坡度设计流量(1.Zs)流速(ms)汇水面积(h11?)过流能力(1.Zs)YH-2-YH-3d4000.5502.360.17191探矿家属小区片区雨污分流改造管段编号设计管径(mm)设计坡度设计流量(1.Zs)流速(ms)汇水面IF!(hm2)过流能力(1.Zs)Y1-5-Y1-6d4000.005491.50.15191Y3-8-Y3-9d4000.0051381.50.42191Y3-14-Y3-15(14000.0051221.50.37191Y3-33-Y3-34(14000.005661.50.20191联芳花园一期雨污分流改造管段编号设计管径(mm)设计坡度设计流量(1.Zs)(11s)汇水面积(hn?)过流能力(1.Zs)YY-13-YY-14d6000.76112.361.86668石小路沿线雨污分流改造管段编号设计管径(mm)设计坡度设计流量<1.s)流速(11s)汇水面积(hr!?)过流能力(1.Zs)YS-4-YS-5d4000.5951.520.29191探矿家Jil小区片区南污分流改造新建污水管道沿探矿家属区内部道路及305小区内敷设，管径d400600,由东向西敷设，收集沿线污水，在西侧路口处接入下游现状d600污水管道。联芳花园一期雨污分流改造新建雨水管道沿小区内现状道路敷设，管径d300d600,根据现场地形总体排向大致为自北向南，接入沿线雨水支管后，在小区南侧路口处接入经纬大道西侧现状dl300雨水管。石小路沿线雨污分流改造区域内错接点较为分散，各处均废除、封堵现状错接管道，根据实际管道属性新建相应雨/污水管,其中新建雨水管径d300d400,新建污水管径d3OOd5OO,最终分别对应排入现状或已建的石小路或经纬大道雨/污水系统。梨树湾Il号周边排水管网改造新建雨水管道从铁路职工宿舍前明沟段末端起头，沿现状道路东侧车行道下敷设，管径d800,自北向南最终接入现状B×H=3000×2800雨水箱涵。天陈路33-45号周边排水管网改造新建雨水管道从天陈路33-45号前道路局部低点起头，并在局部低点设餐四算雨水口，沿现状天陈路东停车行道下敷设，管径d600,自南向北最终接入现状d600雨水管道。部分新建雨水管道由于埋设深度及周边现状管网影响，在沟槽开挖中需采用支护措施,具体做法详见结构大样图。喜和苑周边排水管网改造新建雨水管道从嘉和苑小区大门外道路南侧起头，并设置双算雨水口，沿现状道路敷设，管径d500.自南向北最终接入现状B×H=4000×40雨水箱涵。（2）预留接口本次设计道路两侧地块基本已开发建设，雨水管网建设完善，设计雨水支管根据管勘资料并结合现场实际需求接纳地块雨水。7.3 纵断面设计1）本工程排水管道基本沿道路坡向敷设，坡度基本同道路坡度：2）雨水管道最小坡度不小0.003,最小流速不小于0.75ms,按满流计算：3）塑料雨水管道最大流速不大于8ms,塑料污水管道最大流速不大于6ms,球墨铸铁管道最大流速不大于lO.Om/s：5）考虑到与其它管线的l向交叉，雨水管线管顶覆土按不宜低于1.8In控制；污水管线管顶救上按不宜低于2.5m控制。7.4 水力计算控制管段水力计算如下表所示，非控制管段实际过流能力均大于控制管段。（1）雨水管道水力计竟表如下：融汇沙小B校区片区雨污分流改造d.石小路沿线雨污分流改造管段编号设计管径(mm)设计坡度设计流量(1./s)流速(ms)服务面积(hm2)设计充满度WS-1-WS-2d5000.017.080.943.230.09WS-5-WS-6d4000.0058.040.753.670.14分流制污水管道雨季设计流量计算对设计污水管道在雨季设计流量下按满流进行校核，雨季截留倍数1.5,a融汇沙小B校区片区雨污分流改造管段编号服务面积(hm2)校核流量Q,(1.Zs)管径(内径)(mm)坡度流速(ms)过流能力(IZs)WR-7WR-80.723.95d300().022.52177.78b.洪源大厦片区雨污分流改造管段编号服务面积(hm2)校核流量Q,(1.Zs)管径(内径)(mm)坡度流速(ms)过流能力<ls)WH-IO-WH-H3.116.2d4000.0051.52191.44c探矿家属小区片区雨污分流改造管段编号服务面枳(hm2)校核流量Q,(1.Zs)管径(内径)(mm)坡度流速(ms)过流能力(IZs)W1-14-W1-158.440d5000.()051.8347W2-14-W2-261048d5000.0153.1601Wl-35Wl-362298d6000.()052564d.石小路沿线雨污分流改造管段编号服务面积(hm2)校核流量Q,(1.Zs)管径(内径)(mm)坡度流速(ms)过流能力<ls)WS-1-WS-23.2317.7d5000.012.5490.87WS-5WS-63.6720.1d4(M)0.0051.52191.44YS-9-YS-I0dlOOO0.00312042.173.671707铀梃逆IlWl边挑水管网改造:管段编号设计管径(mm)设计坡度设计流量(1./C流速(ms)汇水面积(hn?)过流能力(1.Zs)Y1.-4-Y1.-5d8000.0058762.422.671215天陈路33-45号周边排水管网改造管段编号设计管径(mm)设计坡度设计流量(1.Zs)流速(ms)汇水面积(h11?)过流能力(Us)YC-4-YC-5d6000.0022981.260.91357嘉和苑周边排水管网改造管段编号设计管径(mm)设计坡度设计流量(Us)流速(ms)汇水面积(hm。过流能力(1.Zs)YJ-3-YJ-4d5000.0052511.760.85347(2)污水管道水力计竟表如下:旱季污水管道水力计算a.融汇沙小B校区片区雨污分流改造管段编号设计管径(mm)设计坡度设计流量(1.s)流速(m/s)服务面枳(hm2)设计充满度WR-7-WR-8d3000.021.580.80.720.07b.洪源大废片区雨污分流改造管段编号设计管径(mm)设计坡度设计流量(1.Zs)流速(tns)服务面积(hm2)设计充渊度WH-IO-WH-Iid4(X)0.0056.480.753.10.14c探矿家属小区片区雨污分流改造管段编号设计管径(mm)设计坡度设计流fit(1.s)流速(ms)服务面积(hm2)设计充满度W1-14-W1-15d5000.005201.378.40.3W2-14-W2-26d5000.015241.37100.3W1-35-W1-36d6000.005492.68220.3(1)管道断面形式本工程的雨水管道均采用采用圆形断面.设计图中排水管道均以d表示其公称内径。(2)管材根据重庆市建设委员会重庆市建设领域限制、禁止使用落后技术的通告(2019版)S(渝建发2OI925号)的规定，并遵照高新区城市道路交通设计导则的要求，本次设计中采用新型塑料管材。本次设计雨水口连接管选用国标1【级钢筋碎管，其余管径d300的重力流排水管道采用钢带增强聚乙烯(PE)螺旋波纹管也可采用其他符合设计要求的管材.埋深小于4.0m的钢带增强聚乙烯(PE)螺旋波触管环刚度不宜小于8kNm2,管道埋深4m-6m时，环刚度应不小于IOkNmj管道埋深6m10m时,环刚度应不小于125kNm%管道埋深IOm以上时，环刚度应不小于16kNm1.熨料管道回填时应严格按照本设计及给水持水管道工程Jfc工及验收规范(GB502682008)中的回填材料和压实度现定执行，能工时不得减小压实度.理地排水用钢带增强聚乙烯(PE)螺旋波纹管的质量应符合Q里地排水用钢带增强聚乙烯(PE)螺旋波纹管(CJ"225-2011)及埋地排水用钢带增强聚乙烯螺旋波纹管管道工程技术规程3(CECS223:2007)的相关规定。钢筋碎管执行混凝土和钢筋混凝上持水管(GB11836-2023)中的相关规定。纵坡较大管段采用球期铸铁管，采用K9级球密铸铁管，公称直径40Omm.球叁铸铁管的成见应符合水及燃气用球米铸铁管、管件和附件(GBfT13295-2019)的要求，管道内壁采用铝酸林水泥砂浆防腐，外壁采用石油沥青普通防腐，内外壁防腐均在管道制造厂内完成。石小路沿线雨污分流改造中WS-IO处采用钢管沿现状墙竖向安装，在管道每个管节处及不大于3m间距设圆钢管卡一个，管卡做法参照图集03S402/33,预埋13钢与管卡之间采用焊接连接。钢管材质和规格应符合低压流体输送用焊接钢管(GB<3O91-2OI5)的规定.图中均以DN表示管道公称内径。架空段管道内壁采用偌酸盆水泥砂浆防腐，外壁防腐按工业建筑防腐蚀设计规范(GB50046-2018)执行.防腐等级为四级：埋地段钢管外防腐按给排水管道工程施工及验收规范(GB50268-2008)第5.4.4条采用石油沥闿涂料按“四油三布''作防腐处理，内外壁防腐均在管道制造厂内完成。8.2管道基础钢带增强聚乙烯(PE)螺旋波纹管采用砂石垫层基础。管道埋深35m时，采用120。砂石垫层基础：管道埋深>3.5m时，采用180。砂石型层基础：覆土深度大于6.0m时,仍采用180°砂石垫层.但管顶以上2.0m内回填材料带采用同路基水稳层，做法详排水管道沟槽开挖断面图。管道埋深l.l8.0m,地基承载力不小于200kPa:管道埋深8010.0m,地基承载力不小于250kPa.以上承载力标准，要求管顶覆土均不小于0.7m,且最小设计管径按d400考虑.管顶覆土深度在0.73.5m的钢筋混凝土排水管道采用120。混凝土基础，做法详06MS201小17；覆土深度在3560m的钢筋混凝土排水管道采用180。混凝土基础,做法详06MS201/I-I9：覆土深度大于6.0m或小于0.7m的钢筋混凝土排水管道采用360。满包混凝土加固，做法详持水管道沟槽开7.5内涝校核按室外排水设计标准GB500I4-202I及城镇内涝防治技术规范GB5OI22-2O17的要求及校核方法，对设计道路进行内涝校核，串庆市主城区内涝防治设计重现期100年，在内涝防治设计重现期道路牯近路拱处车道积水深度应小于15厘米。本次设计项目汇水面积小于2平方公里，考虑采用手工计算的方法进行内涝校核,涝校核设计流量Qr。行内涝防治设计重现期校核时，管道系统一般处于超载状态，其通水能力应进行压力流校核，压力流管渠排水能力为Qm若QQo,则该道路满足内涝防治设讨要求，且路面无积水.若Qr>Qo,I1.QrQ)小于道路表面最大过水能力Q1.则该道路满足内涝防治设计要求。若Q>Qo,且QT-Qo大于道路表面最大过水能力Ql,则该道路不满足内涝防治设计要求对道路最不利路段进行校核，校核水力计算表如下:所属子项管段设计管径(mm)设计坡度汇水面积(公顷)压力流，K力坡度内涝校核设计流；QT(m3s)管渠过水能力QO(n3s)道路积水;J(m3s)风险划分石小路沿线雨污分流改造YS-8-YS-10dl00.0033.670.00482.352.150.2无风险嘉和苑周边排水管网改造YJ-3-YJ-4d5000.0050.850.01750.630.62无无风险为保证排水设施长效稳定安全运行.相关管理部门应加强对排水管道的日常巡查，及时清理出水篦子处的堵塞物，定期对排水管道进行藐浚清淤，并做好管理维护记录。8、管材、基础及接口8.1管材本工程人行道上采用的形井盖及盖座，按承载能力，班低选用B125类型。车行道上采用球墨铸铁边框分离式“五防”隐形井盖及盖座，即防沉降、防盗、防噪音、防坠落、防位移，按承载能力，最低选用D400类型。所选井靛应符合国家标准检杳井盖（GB仟23858-2009）的要求。隐形井盖的样式应征得业主同意后方可实施。后退绿地内检查并采用植草井盖。隐形井盖应在提孔上标注井盖类型，雨水检查井井盖标注“雨”、污水检查井井盖标注“污”：检查井背面应标志厂家、电话、承载等级及生产日期，以便于日后检修维护。关于检查井通风，本次设计采用使用成品检查井盖上孔眼进行换气通风的做法，开孔不小于2个，孔眼直径不小于30mm,并建成后的使用养护过程中，加强排查，确保孔未被堵塞，通气顺畅。（2）雨水口采用浆砌条石或混凝十.砌块雨水口，建议采用混凝土砌块雨水口，具体根据施工采购难易程度和甲方要求确定,采用球墨铸铁雨水篦。单像雨水口泄水能力要求不应低于151.s,双僮雨水口泄水能力要求不应低于251./S,四像雨水口泄水能力要求不应低于601.So在道路凹曲线段布置雨水口时必须设在最低处，施工中应根据实际情况合理调整，以保证有效收水：雨水口标高比路面低3.0cm：雨水口荷载标准为重型.本次涉及现状雨水口废除，按照填实处理，并应拆除上部结构。（3）现状保留排水管网铺设钢筋网本次设”对现状保护的排水管涵及构筑物上部铺设钢筋网，其现状需要保护的排水管涵位置详排水平面图中现状保留雨水管道及现状保留污水管道位置，设计对位于车行道卜的需要保护的排水管道上部铺设钢筋网，具体做法详大样图.（4）检查井井面标高调整本次设计对道路设计范闹内现状保田的检查井井面标高进行调整，保证保印的检查井标高与设计路面齐平，具体做法详见大样图。（5）钢板桩、钢管桩支护本次设计属于现状改造，市政基础设施建设比较完善，现状综合管线具有容址大、种类繁多、走线复杂等特点，设计排水管道在沟槽开挖过程考虑进行钢板枇、钢管枇等支护措施，具体位蛙详见雨水和污水工程说明，钢板桩、钢管桩支护做法及数量详结构大样图，如遇地层及回填料中的孤石，钢板桩及钢管桩底部不能进入设计标高，可采用钻孔引导。（6）进、出水口道路雨水管道排出口采用八字式出水口或一字出水口，排水管涵采用八字进出水口。八字进出水口做法详见国标图集06MS201956页，一字进出水口做法详见国标图集06MS2019l（h11页。雨水管道出口至接入水体间自然地面应采取仃效措施进行铺砌,以防止水流长期冲刷对挡墙基础及现有河岸造成膨响，具体铺砌方式及范囹应根据地形情况，由参建各方.现场确定，其工程量现场按实计量。此外,八字出水口外应设安全隔离的警示标示和防护网。根据关于主城区城市建筑垃圾再生产品推广应用试点工作的意见（渝建（2019）434号文），本项目的建筑垃圾再生产品,代用量应大于30%.挖断面图。管基混凝土标号为C20。雨、污水管道地基处理应满足道路工程的要求和管道基础对承载力的要求。管底填方高度不大于30m时，可按道路密实度要求回填到路基标高后，再开挖管槽施工管道。管底填方大于3.0m时，应按道路密实度要求回填至管顶以上l5m后，再开挖管槽施工管道：I1.管道基槽应超挖0.5m,再回填OSm号的砂卵石或级配碎石，最后施工管道基础.管道施工回侦压实后，再分层回填压实至设计路面
