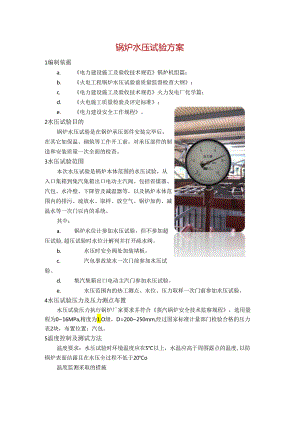

锅炉水压试验方案1编制依据a. 电力建设施工及验收技术规范锅炉机组篇；b. 火电工程锅炉水压试验前质量监督检查大纲；c. 电力建设施工及验收技术规范火力发电厂化学篇；d. 火电施工质量检验及评定标准；e. 电力建设安全工作规程。2水压试验目的锅炉水压试验是在锅炉承压部件安装完毕后，在其它如保温、砌筑等工作开工前，对承压部件的制造和安装质量一次全面的检查。3水压试验范围本次水压试验是锅炉本体范围的水压试验，从入口集箱到集汽集箱出口电动主汽阀。包括省煤器、汽包、水冷壁、下降管及减温器等，以及锅炉本体范围内的排污、疏放水、取样、放空气、锅炉加药、减温水等一次门以内的系统。其中：a. 锅炉水位计参加水压试验，但不参加超压试验,超压试验时水位计解列并打开疏水阀。b. 水压时安全阀处加装堵板。c. 汽包事故放水一次门前参加水压试验。d. 集汽集箱出口电动主汽门参加水压试验。e. 水压范围内的热工测点、水位、压力取样一次门前参加水压试验。4水压试验压力及压力测点布置水压试验压力执行锅炉厂家要求并符合蒸汽锅炉安全技术监察规程，选用量程为016MPa,精度为1.O级，D=200250mm,经过国家标准计量部门检验合格的压力表2块，布置位置：汽包。5温度控制及测试方法温度要求：水压试验时环境温度应在5以上，水温应高于周围露点的温度,以防锅炉表面结露且在水压全过程不低于20o温度监测采取的措施a. 水温监测可利用热工温度测点或从疏水取样，使用0100C温度计进行测量。b. 汽包壁温采用红外测温仪，每隔10分钟测一次，不间断监视。6水压试验用水及药品水压试验用水采用化学制出的除盐水，为了脱去除盐水中氧加入工业联氨N2H,.H2O,浓度达到200PPM,为了调PH值,加入适量氨水NHQH,将PH值调至10-10.5o7水压试验系统水压试验用水利用正式给水系统向锅炉上水，如给水泵不具备使用条件，则利用1台型号为65Y50*6酸洗泵，泵扬程h=303m,流量Q=2511fh0升压泵采用1台TYPE752（西德）试压泵，压力750bar,流量311.min,通过省煤器疏水升压。放水系统则设置1条108X6临时放水母管通至临时废液池，加入次氯酸钠NaClO处理，达到规定要求后排放。8水压试验应具备的条件a. 钢结构安装结束，基础二次灌浆完。b. 受热面设备全部安装结束，并经监检验收合格。包括与压力部件施焊的密封件、保温钩钉、热工测点等所有部件焊接完毕,疏放水、排空、取样等参加水压的系统一次门以内部分安装结束，焊接、热处理、探伤结束。c. 受热面吊架按要求调整完，对部分有特殊要求的支吊架应有明确加强与闭锁措施。d. 通道、梯子、平台、栏杆安装齐全、畅通，满足水压期间检查要求，照明良好。e. 汽包内部清扫干净，人孔门封闭好。f. 检查各部分膨胀自由，并按要求装设必要的膨胀指示器。g.水压试验临时设施设置完毕，割除一切与水压部件焊接的临时铁件，并经打磨处理及涂防锈漆。h. 各种技术文件、资料、安装记录等齐全，并经监检合格。9水压试验程序及方法a.风压试验当具备水压试验条件后，对锅炉进行风压试验，试验压力为0.3-0.5MPa,将系统切换到风压试验系统，将所有的放空气门、取样门、疏放水门等与风压无关的阀门关闭，启动空气压缩机（6113min）,向系统通入无油压缩空气，压力达到0.3MPa时关闭入口阀门，停空压机，对整个系统进行全面检查，对关键部件涂刷洗衣粉溶液，或听声判断有无泄漏。若检查期间压力无明显变化，也没有发现泄漏点，则保持压力810小时，如果压力不降或降低很小时，则认为风压试验合格。b.水压试验将药品按计算用量加到储水罐中，同时启动上水泵搅拌混合，保证药液混合均匀，浓度达到要求。打开所有空气门、关闭水冷壁疏放水门、取样门、锅炉加药门、以及汽包上的排污门。打开除盐水来水总门，向锅炉上水，在上水同时进行检查，发现问题及时报告，采取措施后，继续上水，当所有空气门都出水后，则水已上满。将系统切换至升压状态，启动升压泵。压力从零升至工作压力时，控制升压速度不超过0.3MPamin,达到工作压力后，稳压20分钟，进行检查，如没有发现泄漏，将水位计解列，升压至试验压力,控制升压速度不超过0.IMPa/min,直至升至试验压力，稳压20分钟，然后降至锅炉工作压力，对锅炉进行全面检查，并做好记录，如无泄漏、变形等现象，则认为水压试验合格。水压后，卸压至压力为零，暂不将水放尽，进行满水保护，放水速度控制在降压速度不超过0.3MPamin.废水排至临时废水池，加次氯酸钠处理，待联氨自然氧化达到排放标准后，排至废水井内。废水化验工作由环保部门负责，排放标准：PH值69,化学耗氧量CODCrV100PPM（必须满足当地环保要求）。如水压后锅炉需过冬保养则采用充氮保护的方式。10技术质量要求a.在锅炉水压前，应对系统进行水冲洗，首先通过反冲洗系统进行冲洗,冲洗约30分钟后，同时通过省煤器向锅炉上水，将锅炉上满水后，打开水冷壁、省煤器各处疏水，靠静压进行冲洗，反复进行几次，直至排出的水质清晰，无杂物。b.试验压力以汽包上压力表读数为准，每处至少有2块压力表，精度为1.0级。c.废水排放标准必须满足当地环保要求。d.水压试验合格后及时办理签证手续，对试验期间发现问题作好记录，并及时处理。e.水压试验合格标准：检查中压力保持不变，并无破裂、变形、漏水现象，则认为水压试验合格。11（锅炉整体水压试验）检验项目及质量标准a.锅炉整体水压试验质量标准及检验方法应符合表的规定。工序检验项目性质单位质量标准检验方法和器具水压试验试验压力主:控MPa符合设备技术文件要求，无要求时，符合D1.519O.2规定试验时使用已检定标准压力表（不低于1.O级）目工序检验项目性质单位质量标准检验方法和器具条件测水压试验用水主控采用合格的除盐水查验水质报告水质氯离子含量主控mg/1.<0.2水质由化学专业人员取样分析PH值>10.5水温符合设备技术文件的规定温度计测量试验环境温度C25实测试验条件、范围、程序符合D1.5190.2规定和已审批的水压试验作业指导书的要求在试验前、过程中检查水压试验检查严密性检查主控受压元件金属壁和焊缝无泄漏及湿涧现象；受压元件没有明显的残余变形目测试验后恢复消除水压试验发现的缺陷，按规范规定，采取防腐措施；逐条检查，办理签证b.锅炉水压试验签证应按表填写相关内容。机组工程编号：单位工程名称试压范围试验用水水质氯离子含量pH值锅炉型号试压水容积环境温度压力表型号压力表精度等级系统内水温压力表校验编号设计压力试验压力试验过程:检查结论:验收单位验收意见验收签字施工单位年月日设计单位年月日制造单位年月日总承包单位年月日监理单位年月日建设单位年月日
