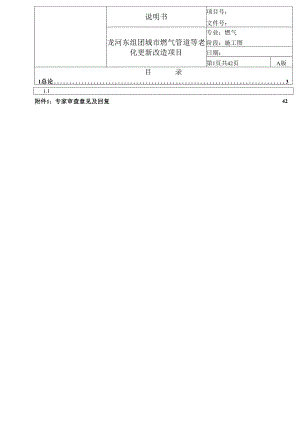

说明书项目号：文件号：龙河东组团城市燃气管道等老化更新改造项目专业：燃气阶段：施工图日期：第1页共42页A版目录1总论31.1 设计依据和设计原则31.2 遵循的主要标准规范31.3 改造背景和改造原因51.4 工程概况71.5 主要工程量92工艺设计142.1 调压、计量仪表及控制阀142.2 管材选择142.3 工艺计算142.4 壁厚计算163施工技术要求173.1 施工资质173.2 土石方工程173.3 钢质管道、阀门、管件及设备的防腐193.4 埋地管道敷设213.5 管道穿越233.6 室内管道安装253.7 附属设施263.8 管道连接与检验283.9 设备安装323.10 管道吹扫、试压343.11 停气接管353.12 氮气置换363.13 管道测绘363.14 埋深及PCM检测374消防与用气安全385施工及安全措施395.1 射线探伤395.2 高空作业396施工HSE管理407工程竣工验收4142附件1：专家审查意见及回复1总论1.1设计依据和设计原则.设计依据1 .国务院办公厅关于印发城市燃气管道等老化更新改造实施方案（2022-2025年）的通知国办发（2022）22号;2 .关于转下达城市燃气管道等老化更新改造和保障性安居工程专项（城市燃气管道等老化更新改造方向）2023年中央预算内投资计划的通知丰都发改委（2023）351号；3 .与丰都住房和城乡建设委员会签订的设计合同；4 .重庆丰都住房和城乡建设委员会提供的地形图；5 .重庆丰都燃气有限责任公司、丰都县住房和城乡建设委员会及境和设计集团有限公司相关人员现场所确定的改造方案；6 .重庆图强工程技术咨询有限公司编制的可行性研究报告。1.1.2设计原则1 .遵循国家、行业有关经济发展规划，工程建设的法律、法规、政策、标准及规范；2 .遵循健康、安全、环保、节能减排、节约资源的经济可行性原则；3 .采取有效措施提高管道系统的可靠性，确保长期连续、平稳安全地供气；4 .采用可靠、成熟、适用的技术、设备和材料，实现管道建设和管理的“高标准、高质量、高技术、高效益优先采用国产设备和材料，提高国产化水平，充分体现国产化的要求；5 .实现可靠性与经济性的良好统一，优化技术方案，尽可能降低工程投资，获得较好的经济效益和社会效益；6 .全面推行标准化设计，大力开展数字化建设，实施智能化管理，促进发展方式的根本转变。1.2 遵循的主要标准规范1.2.1 主要遵循的法律、法规1 .中华人民共和国环境保护法（2014年最新修订）；2 .中华人民共和国安全生产法（2021年9月1日）；3 .中华人民共和国水土保持法中华人民共和国主席令第39号（2010年12月25日）；4 .中华人民共和国节约能源法（2018年10月26日修订）；5 .建设项目环境保护管理条例(2017年7月16日修订)；6 .建设工程安全生产管理条例中华人民共和国国务院令第393号(2004年2月1日)；7 .建设工程质量管理条例中华人民共和国国务院令第714号(2019年4月23日修订)。1.2.2 主要遵循的规范1 .城镇燃气规划规范(GB/T51098-2015)2 .燃气工程项目规范(GB55009-2021)；3 .城镇燃气设计规范(2020年版)(GB50028-2006)；4 .城镇燃气输配工程施工及验收标准(GB/T51455-2023)；5 .城镇天然气用户工程技术规程(DB50/T1291-2021)；6 .工业金属管道工程施工规范(GB50235-2010)；7 .工业金属管道工程施工质量验收规范(GB50184-20U)；8 .现场设备、工业管道焊接工程施工规范(GB50236-20U)；9 .现场设备、工业管道焊接工程施工质量验收规范(GB50683-20U)；10 .输送流体用无缝钢管(GB/T8163-2018)；11 .钢制对焊管件类型与参数(GB/T12459-2017)；12 .燃气用埋地聚乙烯(PE)管道系统第1部分：管材(GB/T15558.1-2015)；13 .燃气用埋地聚乙烯(PE)管道系统第2部分：管件(GB/T15558.2-2005)；14 .燃气用聚乙烯(PE)管道系统的钢塑转换管件(GB/T26255-2022)；15 .流体输送用不锈钢焊接钢管(GBT127712019)；16 .燃气输送用不锈钢波纹软管及管件(GBT260022010)；17 .不锈钢环压式管件(GB/T33926-2017)；18 .燃气用具连接用不锈钢波纹软管(GBZT41317-2022)；19 .城镇燃气调压箱(GB27791-2020)；20 .管道燃气自闭阀(CJT4472014)；21 .聚乙烯燃气管道工程技术标准(CJJ63-2018)；22 .埋地钢质管道聚乙烯防腐层(GB/T23257-2017)；23 .城镇燃气埋地钢质管道腐蚀控制技术规程(CJJ95-2013)；24 .承压设备无损检测(NBZT47013-2015)；25 .城镇燃气设施运行、维护和抢修安全技术规程(CJJ51-2016)；26 .建筑机电工程抗震设计规范GB50981-2014；27 .建筑与市政工程抗震通用规范GB55002-20211.3 改造背景和改造原因1.3.1 改造背景按照国务院办公厅关于印发城市燃气管道等老化更新改造实施方案（20222025年）的通知（国办发（2022）22号）要求，燃气管道和设施下述条件符合纳入改造内容：（1）市政管道与庭院管道：灰口铸铁管道；不满足安全运行要求的球墨铸铁管道；运行年限满20年，经评估存在安全隐患的钢质管道、聚乙烯（PE）管道；运行年限不足20年，存在安全隐患，经评估无法通过落实管控措施保障安全的钢质管道、聚乙烯（PE）管道；存在占压的管道。（2）立管（含引入管、水平干管）。运行年限满20年，经评估存在安全隐患的立管；运行年限不足20年，存在安全隐患，经评估无法通过落实管控措施保障安全的立管。（3）厂站和设施。存在超设计运行年限、安全间距不足、临近人员密集区域、地质灾害风险隐患大等问题，经评估不满足安全运行要求的厂站和设施。（4）用户设施。居民用户的橡胶软管、需加装的安全装置等；工商业等用户存在安全隐患的管道和设施。部分铝塑复合管道无防紫外线措施（明设），不符合GB55009-2021中5.1.12的要求；露天设置的调压装置未采取防外部侵入的措施，不符合GB55009-2021中5.2.10的要求;1.3.2 改造原因本次改造范围内小区多层建筑燃气管线及附属设施安装于2000年左右，高层小区建成于2013年左右，建设年限较长，燃气设施均存在不同程度的损坏、漏气现象，且管道安装时燃气安全标准低、材质落后，运行至今燃气管道老化严重、多次发生管道漏气抢险事件，部分管道存在被占压、埋深及间距不足、部分楼栋居民自行搭建让燃气管道处于密封空间，不满足城镇燃气设计规范（2020年版）GB50028-2006R燃气工程项目规范GB55009-2021的要求，燃气安全隐患特别突出。为保障以上小区住户的燃气使用安全，重庆市丰都县经济和信息化委员会决定对以上小区燃气管道设施进行改造。根据实际现场勘查及城镇燃气设计规范（2020年版）GB50028-2006.燃气工程项目规范GB55009-2021的要求，以上老旧小区燃气管线目前存在以下问题：本次改造区域建筑为多层老旧建筑、高层老旧住宅，多层住宅用户燃气表集中挂表于楼栋首层外墙处或楼梯间立管挂表，高层户内厨房或生活阳台立管挂表，表后至户内燃气管采用铝塑复合管，因年久存在铝塑层受损开裂，鼠患啃食等情况；部分燃气主立管为镀锌钢管或焊接钢管，立管位于厨房阳台、外墙、开敞式楼梯间内，经过多年使用，室内立管因后期装修、厨房漏水等原因破坏了立管防腐层，部分管道锈蚀严重，存在锈蚀穿孔风险，严重威胁居民用气安全，为避免由此带来的安全隐患，保证小区居民的用气安全，需尽快对该区域的立管进行更换。1.3.3 用气需求分析本次改造区域用气量维持原有用户数，并未新增用户数，用气量未增加，根据现场调查，用户反馈情况等，现状气压、用气量满足用户实际需求。本次改造区域为老旧小区，用户热水器和灶具等基本配置齐全、入住率高，后续用气量基本维持现状；故本次改造管径不小于现有管径,且适当放大管径,8层以下立管D32,高层立管D57,可满足用气需求。1.4 工程概况1.4.1 改造区域建筑基本情况本区域次改造范围内多层建筑包含：马鞍山小区、乌龙村社区共计14栋均为8层以下多层居住建筑，燃气管线及附属设施安装于2000年左右；立管及燃气表设置于楼梯间内，马鞍山小区个别楼栋采用集中挂表，集中标箱设置于首层外墙。高层小区包含：林业人家共4栋均为16层高层住宅；龙城华府一期（A区）共5栋高为2129层高层住宅，11栋为9层多层住宅，建成于2013年左右，燃气立管位于室内生活阳台或厨房内,户内挂表。本次改造范围建筑建设年限较长，燃气设施均存在不同程度的损坏、漏气现象，且管道安装时燃气安全标准低、材质落后，运行至今燃气管道老化严重、多次发生管道漏气抢险事件。龙河东组团用气居民总户数约22920户，本次改造立管及燃气表等低压管线（引入管-吹扫桩-立管-表后管）共1859户（其中高层住户1302户，多层住户557户），本次加装自闭阀19420户，更换灶具和热水前连接软管19420户，另外3500户加装自闭阀一期已改造。1.4.2 改造范围1 .改造丰都县龙河东组团老旧小区更换燃气立管、吹扫桩、燃气表，燃气表后户内燃气管道（室内可更换至暗埋管接入点），更换用气灶具和热水器连接管；加装自闭阀等（调压箱更换、燃气报警系统、防雷、防静电系统不包含在本工次改造范围内）；2 .配套的管道防腐、土建等辅助工程；1.4.3 设计参数1 .新建管线设计压力：调压前燃气管线：0.4MPa；调压后燃气管线：5kPa02 .设计温度：钢管：1060C；PE管：-20C40Co3 .输送介质：净化天然气（已加臭），质量符合天然气GB17820-2018的要求。4 .压力管道类别：中压A级燃气管道为GB1.5 .设计工作年限：30年。1.4.4 整改措施本工程对丰都县龙河东组团老旧小区燃气设施进行改造。1 .庭院管道更换乌龙村社区的中压、低压燃气管道，其它小区更换庭院低压至吹扫桩连接埋地管，为便于区分新旧管道，（建议购买与原埋地管道颜色不一致的PE管）、庭院管道原位更换。2 .立管拆除存在安全隐患的楼梯间立管，改为外墙立管。3 .集中挂表集中挂表原位更换燃气标箱（建筑首层外墙处），表后管为DN15厚壁不锈钢焊接管沿外墙入户。4 .用户设施1）所有更换立管的用户，燃气表一并更换至厨房或生活阳台，采用远程燃气表；2）所有老旧小区户内增加安全保护装置自闭阀，并更换用气设备连接管。5 .其它1）拆除废弃立管（拆除比例按5%）及燃气表，拆除的旧管道和设备运输至丰都分公司库房统一处理。2）城市燃气管道老化更新改造工程中确实无法拆除的管道应参照停用或废弃城镇燃气设备和管道的技术处理要求Q/YRQ-JS-310-2016要求进行处理，废弃管道置换后，两头采用水泥砂浆灌浆封堵，封堵长度不小于200mm。1.4.5 整改区域丰都县龙河东组团老旧小区整改区域统计汇总见表1.4-10表1.4-1丰都县龙河东组团老旧小区改造内容统计汇总表序号小区名（地址）楼栋数单元数户数中压庭院低压庭院立管表后外墙户内集中1林业人家4242562龙城华府一期（A区）162011773马鞍山小区8172584乌龙村社区617168总计18591.4.6整改内容本工程丰都县龙河东组团老旧小区主要整改内容汇总见表1.4-2表1.4-2丰都县龙河东组团老旧小区主要整改内容汇总表名称调压箱（台）庭院中压管道（m）庭院低压管道（m）立管（m）支管球阀（只）燃气表、表前阀、（套）自闭阀（套）表后管（m）燃具软管（根）龙河东组团07068763517435200618591942013582388401.5主要工程量1.5.1 主要工作量本工程主要工作量见表1.5-1。表1.5-1主要工程量表序号主要内容单位数量备注中压庭院部分拆除1调压箱（运距5km）DN50台02管材（运距5km）DN50m12二天然气放空量m38三安装调压箱1RX120/0.4B（不锈钢外壳）台22RXI80/0.4B（不锈钢外壳）台0四安装管材1输送流体无缝钢管安装20#GB/T8163-20I8GB/T8163-2018D57×4（三层PE加强级防腐）m8D89×4（三层PE加强级防腐）m0序号主要内容单位数量备注2聚乙烯燃气管道PE100SDRllGB/T15558.1-2015dn63m20dn90m503PVC套管（明堡）75m10110m0五管道标识1路面标志砖（中压）块62警示带m703示踪线m70氮气置换用量11P5七土建1管沟土石方量（比例为7：3）m3272人行道青石板开挖与恢复（0.6m宽）m03人行道彩砖开挖与恢复（0.6m宽）m104混凝土路面开挖与恢复（0.6m宽）m405沥青路面开挖与恢复（0.6m宽）m206绿化带开挖与恢复（0.8m宽）m107明堡m108台阶拆除并恢复m309废弃管道灌水泥砂浆封堵m31九目视化管理1调压箱标识处2十新旧管道拆除与恢复处4十一与其他管线交叉处4十二焊接工艺评定碳钢组1不锈钢组1异种钢组1PE管组1十三特种设备监检费项1十四施工围挡（高1.8m）（考虑周转25次）m50低压庭院拆除序号主要内容单位数量备注1无缝钢管DN25m84DN50m309二安装管材1输送流体无缝钢管20#GB/T8163-20I8GB/T8163-2018D32×3.5（三层PE加强级防腐）m92D57×4（三层PE加强级防腐）m55D89×4（三层PE加强级防腐）mO2聚乙烯燃气管道PElOOSDRllGB/T15558.1-2015dn32m584dn63m5443PVC套管（明堡）m75m30110m20四管道标识1D路面标志豉（低压）块1472）路面标志桩（低压）根172警示带（宽150mm）m11283示踪线m1128五氮气置换用量m320八土建1管沟土石方量（比例为7：3）m34202人行道青石板开挖与恢复（06m宽）m86.2525%3人行道彩砖开挖与恢复（0.6m宽）m51.7515%4混凝土路面开挖与恢免（0.6m宽）m34.510%5沥青路面开挖与恢复（0.6m宽）m17.255%6绿化带开挖与恢复（0.8m宽）m120.7535%7明堡m17.255%8台阶拆除并恢复m17.255%9废弃管道灌水泥砂浆封堵ITl310七新旧管道拆除与恢复处147八与其他管线交叉处78低压室内（表前）拆除序号主要内容单位数量备注1镀锌钢管（运距5km）DN25m305%拆除DN50m2425%拆除二设备阀门1不锈钢螺纹球阀（吹扫桩）Q11F-16PDN50只55Q11F-16PDN25只922螺纹连接止回锁球阀（表前阀）Q11F-16KDN15HS只18593金属软管（两端内螺纹短桩）GB/T14525-2010DN50×1.50006Cr19NilO根1414不锈钢”型补偿器（高层立管）现场制作DN50×4.0臂长1.1米个141安装管材1无缝钢管（吹扫桩）20#GB/T8163-2018GB/T8163-20I8DN25(D32×3.5)m92吹扫桩DN50(D57×4)m55吹扫桩2承插式机械连接不锈钢焊接钢管GB/T12771-2019（立管及支管）GBZT12771-2019DN15(D21.3×2.2)m7435支管2m户DN25(D33.7×3.5)m582立管DN50(D60.3×4)m4849立管3热镀锌钢管Q235BGB/T3091-2015DN32×3.5(穿墙1859处)m558每处0.3mDN80×4.0(穿墙110处)m33每处0.3m五氮气置换用量ri?30七目视化管理1楼栋标语处147八高空作业（高度30米）处7730%脚手架高空作业（高度100米）处7030%吊篮九雨棚拆除及恢复11r294十不锈钢防盗网拆除及恢复m2294十一废弃管道灌水泥砂浆封堵m310十二表箱1一位表箱个60序号主要内容单位数量备注2双位表箱个99低压室内（表后）一拆除1铝塑复合管（运距5km）Q1216m4705%拆除二设备阀门1G2.5远传膜式燃气表只18592自闭阀DN15只19420安装管材1不锈钢波纹软管（带普通被覆层）GB/T26002-2010RSB-IF-15-GB/T26002m135822燃气用具连接用不锈钢波纹软管GB/T41317-2022R1.B-Z1.-15×800根19420R1.B-R1.-15×400根194202工艺设计2.1 调压、计量仪表及控制阀2.1.1 本工程民用调压箱应符合城镇燃气调压箱GB277912020的相关规定。2.1.2 计量仪表选用：G2.5无线远传膜式燃气表，应符合膜式燃气表GB/T6968-2019的规定。2.1.3 明设手动球阀执行建筑用手动燃气阀门CJ/T180-2014的相关规定。2.1.4 自闭阀应符合管道燃气自闭阀CJ/T447-2014的相关规定。2.2 管材选择221本工程庭院埋地中、低压管道采用燃气用埋地聚乙烯(PE)管材，材质为PElO0,制管标准为燃气用埋地聚乙烯(PE)管道系统第1部分：管材GBT15558.1-2015o管件材质选用与直管段一致，均为PElO0,标准为埋地聚乙烯(PE)管道系统第2部分：管件GB/T15558.2-2005o2.2.1 调压箱进出口管道、吹扫桩及吹扫桩前埋深不足翻越堡坎的埋地支管、庭院燃气管道管道采用3PE防腐无缝钢管，材质为20号钢，制管标准为输送流体用无缝钢管GBT8163-2018o连接管件材质为20号钢，执行标准钢制对焊管件类型与参数GB/T12459-2017。2.2.2 聚乙烯管道与钢管间采用钢塑转换管件，其性能符合标准燃气用聚乙烯(PE)管道系统的钢塑转换管件GB/T26255-2022o224吹扫桩切断阀后至户内燃气表的燃气管道均采用不锈钢焊接钢管，材质为06Crl9Nil0,制管标准为流体输送用不锈钢焊接钢管GB/T12771-2019,连接管件执行标准不锈钢环压式管件GBT33926-2017o225户内表后低压燃气管道采用带被覆层的不锈钢波纹软管，管件采用螺纹连接的铜管件，且管材及管件规格和质量应符合燃气输送用不锈钢波纹软管及管件GBT26002-2010o226燃气管道穿墙套管选用钢套管保护，其质量应符合低压流体输送用焊接钢管GB/T3091-2015的要求。2.3 工艺计算2.3.1 用气规模计算根据城镇燃气设计规范(2020年版)GB50028-2006中10.2.9燃气管道计算流量公式：Q,-kNQ,式中：Qh燃气管道的计算流量(Nm3h)；k一燃具同时工作系数；N一同种燃具或成组燃具的数目；Qn一燃具的额定流量（Nm3h）。本工程用气最大计算流量：每户按一台热水器与一台灶具同时使用计算，其额定流量为3.2Nm½o2.3.2 中压管网本工程中压燃气管线压降计算公式选用按城镇燃气设计规范（2020年版）GB50028-2006中的626-1计算公式的计算：W=1.4×109（-+192.2）025p-1.dQdSTO式中：Pi管道起点压力（绝压），kPa；P2管道终点压力（绝压），kPa；1.管道的计算长度（km）；K管壁内表面的当量绝对粗糙度（mm）；d一管道内径（mm）；v0。C和101.325kPa时燃气的运动粘度，取V=1.2'10-5n?/s；Q管线计算流量（11h）；P燃气的密度（kg11?）；T设计中采用的燃气温度，取T=293.15K;To热力学温度273.15K0本工程改造后庭院中压管道选dn90dn63聚乙烯管能满足用气需求。2.3.3 庭院低压管网低压管道管径根据城镇燃气设计规范（2020年版）GB50028-2006中的6.2.5低压损失公式的计算：-=6.26×101p-Id5，T。式中：P燃气管道摩擦阻力损失（Pa）；九一燃气管道摩擦阻力系数；/燃气管道的计算长度（m）。计算结果：低压庭院管道选择dn90、dn63聚乙烯管能满足用气需求。2.3.4户外立管计算低压燃气管道阻力损失时.，对地形高差大或多层建筑立管考虑因高程差而引起的燃气附加压力可按下式计算：H=9.8×（pk-pm）×h式中：H燃气的附加压力（pa）；pk空气的密度（kgm3）；pm燃气的密度（kgm3）；h燃气管终、起点的高程差（m）。根据各立管供气户数，经水力计算后，户外立管选用D60.3、D33.7不锈钢厚壁焊接管。2.4壁厚计算本工程钢管强度计算采用城镇燃气设计规范（2020年版）GB50028-2006中的6.4.6钢管壁厚计算公式：ePDo=23声式中：钢管壁厚mm；P设计压力；D钢管外径；s钢管最低屈服强度，取s=245MPa；（P焊缝系数，取Q=1.0;F设计系数，取F=0.3（按四级地区）；计算结果见表2.4-1：表2.41壁厚计算表管道外径（mm）设计系数设计压力（MPa）计算壁厚（mm）选用壁厚（mm）D33.70.30.40.1033.5D60.30.30.40.1644D88.90.30.40.4844根据计算结果且考虑市场供应因素，确定本设计钢质燃气管道D33.7管道选用壁厚3.5mm,D60.3管道选用壁厚4mmo3施工技术要求本工程施工严格按城镇燃气输配工程施工及验收标准GB/T51455-2023）、城镇燃气室内工程施工与质量验收规范CJJ94-2009城镇燃气埋地钢质管道腐蚀控制技术规程CJJ95-2013.聚乙烯燃气管道工程技术标准CJJ63-2018等相关标准规范及国家现行强制性的规定执行。3.1 施工资质3.1.1 进行城镇燃气输配工程施工的单位，必须具有与工程规模相适应的施工资质；进行城镇燃气输配工程监理的单位，必须具有相应的监理资质。工程施工前，应编制施工方案和HSE安全应急预案。工程项目必须取得建设行政部门批准的施工许可文件后方可开工。3.1.2 承担燃气钢质管道、设备焊接的人员，必须具备有锅炉压力容器压力管道特种设备操作人员资格证（焊接）焊工合格证书，且在证书的有效期及合格范围内从事焊接工作。间断焊接时间超过6个月，再次上岗前应重新安排考试；承担其他材质燃气管道安装的人员，必须经过专门培训，并经考试合格，间断安装时间超过6个月，再次上岗前应重新考试和技术评定。当使用的安装设备发生变化时，应针对该设备操作要求进行专门培训。3.1.3 承担聚乙烯燃气管道安装焊接工作的作业人员必须取得质量技术部门颁发的特种设备作业人员证，且在证书的有效期及合格范围内从事焊接工作。3.1.4 承担城镇燃气室内工程和燃气室内配套工程的施工单位，应具有国家相关行政管理部门批准的与承包范围相应的资质。3.1.5 所使用的仪表、管材、阀门、管件等必须具有产品质量书、出厂合格证、说明书才能进行安装，阀门、仪表安装前应进行清洗、调校、试压，达到相关要求后再进行安装。3.1.6 聚乙烯燃气管道的施工及验收严格按聚乙烯燃气管道工程技术标准CJJ63-2018的规定执行。3.2 土石方工程3.2.1 施工单位应会同建设等有关单位，核对管道路由、相关地下管道以及构筑物的资料，必要时局部开挖核实。3.2.2 施工前，建设单位会同施工单位对施工区域内已有地上、地下障碍物，与有关单位协商处理完毕。3.2.3 在施工中，燃气管道穿越其他市政设施时，应对市政设施采取保护措施，必要时应征得产权单位的同意。324在沿车行道、人行道施工时，应在管沟沿线设置安全护栏，并应设置明显的警示标志。在施工路段沿线，应设置夜间警示灯。3.2.5 在繁华路段和城市主要道路施工时，应采用封闭式施工方式。3.2.6 在交通不可中断的道路上施工，应有保证车辆、行人安全通行的措施，并应设有负责安全的人员。3.2.7 当开挖难度较大时，应编制安全施工的技术措施，并向现场施工人员进行安全技术交底。328管沟开挖时，若对邻近建、构筑物有影响，应加防护支撑后再进行施工。3.2.9 管沟开挖宽度应根据现场实际情况和管道敷设方法确定，也可按下列要求确定：单管沟底组装按表3.2-1确定：表321管道公称直径（mm）32-80100200250沟底宽度（m）0.60.70.83.2.10 沟底遇有废弃构筑物、硬石、木头、垃圾等杂物时必须清除，并应铺一层厚度不小于0.15m的砂土或素土,整平压实。若遇石方段，管沟开挖深度应比土方段管沟深0.2m,并用细土将深挖部分整平压实后方可下管，细土的最大粒径不得超过IOmm03.2.11 管道下沟时，应注意避免与沟壁挂碰，必要时应在沟壁突出位置处垫上草袋，以防止擦伤防腐层。3212管道主体安装检查合格后，沟槽应及时回填，但需留出未检验的安装接口。回填前，必须将槽底施工遗留的杂物清除干净。3213回填时，应先回填管底局部悬空部位，再回填管道两侧。地下水位较高时，如沟内积水无法完全排除，可用砂袋将管线压沉在沟底后回填。3.2.14 不得采用冻土、垃圾、木材及软性物质回填。管道两侧及管顶以上0.5m内的回填土，不得含有碎石、砖块等杂物，且不得采用灰土回填。距管顶0.5m以上的回填土中的石块不得多于10%、直径不得大于100mm,且均匀分布。3.2.15 回填土应分层压实，每层虚铺厚度宜为0.20.3m,管道两侧及管顶以上0.5m内的回填土必须采用人工压实；管顶0.5m以上的回填土可采用小型机械压实，每层虚铺厚度宜为0.250.4mo3.2.16 回填土压实后，应分层检查密实度，并做好回填记录。管沟各部位的密实度应符合城镇燃气输配工程施工及验收标准GB/T51455-2023中第4.2.7条规定要求。1对I区部位应采用中、粗砂或细土分层回填,每层厚度应为100mm200mm,压实度不应小于90%;2对11区部位应采用符合要求的原上或中、粗砂回填，压实度不应小于90%;3对m区部位应采用原土分层回填，压实度应符合相应地面对压实度的要求。检查数量层。每层每侧1组，每组3点。检查方法:现行国家标准土工试验方法标准GB/T50123规定的环万法、灌砂法等。回填土乐实度以轻型击实标准试验获得的最大干密度为100%。3.2.17 管道下沟回填后，应及时清理现场，恢复地貌。回填路面的基础和修复路面材料的性能不得低于原基础和路面材料。3.3 钢质管道、阀门、管件及设备的防腐3.3.1 埋地钢质管道及阀门外防腐3.3.2 外防腐预制本工程埋地管道外防腐采用聚乙烯三层PE加强级绝缘防腐，埋地钢质管道聚乙烯防腐由厂家工厂内预制，质量应符合埋地钢质管道聚乙烯防腐层GB/T23257-2017的相关要求。防腐前钢质管道应彻底除锈至露出金属光泽，然后按涂装前钢材表面处理规范SY/T0407-2012的标准进行手工除锈，表面处理应达到GB/T8923.1-2011中规定的St3级要求；防腐层最小厚度不小于2.5mm；管端预留长度（钢管裸露部分）应为：100120mm,且聚乙烯层端面应形成小于或等于30°的倒角。2）防腐层补口、补伤管道环向对接焊缝防腐层补口采用带配套底漆的三层结构辐射交联聚乙烯热收缩套防腐，热收缩套材料应符合埋地钢质管道聚乙烯防腐层GB/T23257-2017的相关规定。补口部位的钢管表面处理质量应达到涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分：未涂覆过的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级GB/T8923.1-2011规定的St3级。除锈完毕后，应清除灰尘，灰尘度等级应不低于GB/T18570.3规定的3级。管口表面处理与补口间隔时间不宜超过2h,如果有浮锈，应重新除锈。管道补口及补伤均应按照埋地钢质管道聚乙烯防腐层GB/T23257-2017第9章规定施Io补口部位表面处理后，再使用火焰加热器对补口部位的钢管表面和涂层搭接部位进行加热，预热温度须在产品说明书要求的范围内。钢管未达到规定的预热温度和过高的预热温度禁止进行补口作业。底漆应按生产厂使用说明书进行调配并均匀涂刷在补口部位的钢管表面，底漆的湿膜厚度应不小于150mo热收缩套与直管的聚乙烯防腐层搭接宽度不应小于100mm。采用热收缩带时，应采用固定片固定，周向搭接宽度不应小于80mm。防腐补口完毕进行外观、粘结力和电火花检漏。安装完毕的热收缩套（带）表面应光滑平整、无皱折、无气泡，涂层两端坡角处与热收缩套（带）贴合紧密，无空隙，表面没有烧焦碳化现象,热收缩带周向四周应有胶粘剂均匀溢出。固定片与热收缩带搭接部位的滑移量不应大于5mm。每一个补口应在冷却后用电火花检漏仪进行漏电检查，检漏电压15kV,若有漏点应重新补口并检漏，直到合格。补口后热收缩套（带）剥离强度按埋地钢质管道聚乙烯防腐层GBf23257-2017附录K规定的方法进行检验。补口防腐层剥离强度测定应在补口施工完成24h后进行，检验时的管体温度宜为15C25°C,对钢管和聚乙烯防腐层的剥离强度都应不小于50Ncm并80%表面呈内聚破坏，当剥离强度超过100N/cm时，可以呈界面破坏，剥离面的底漆应完整附着在钢管表面。每100个补口至少抽测一个口，如不合格，应加倍抽查。若加倍抽查仍不合格，则对应的100个补口应全部返修。补伤采用聚乙烯热收缩补伤片补伤。当防腐层损伤直径不大于30mm的损伤（包括针孔），损伤处未露管材，直接采用补伤片补伤，损伤处露管材，除锈后先采用环氧树脂涂刷，然后用补伤片补伤；当防腐层损伤直径大于30mm的损伤，先用补伤片进行补伤，然后用热收缩套包覆。损伤处露出管材时，表面除锈处理质量应达到涂覆涂料前钢材表面处理表面清洁度的目视评定第2部分：已涂覆过的钢材表面局部清除原有涂层后的处理等级GB/T8923.2-2008规定的PSt3级。每处补伤均应采用电火花检测，检漏电压为15kV。补伤后，应进行外观、漏点及剥离强度检验。检验
