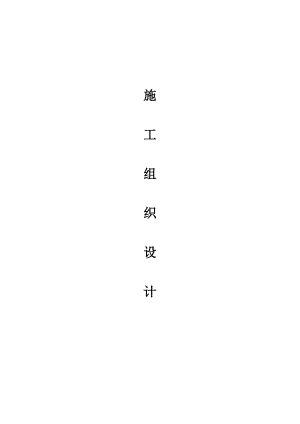

建筑消防安装工程施工组织设计(昌林路蓝领公寓).doc

施工组织设计目 录1. 编制依据2. 工程概况2.1 工程内容2.2 工期及质量目标3 施工组织及施工准备3.1 施工组织3.2 施工准备4. 施工布置及施工方案4.1 施工布置4.2 施工方案5. 施工进度计划安排及进展保证措施5.1 施工进度计划安排5.2 施工进度保证措施6. 主要施工方法及技术措施6.1 主要施工工序6.2 主要施工方法6.3 主要施工要点及技术措施7. 工程质量保证措施8. 安全保障措施9. 现场文明施工管理措施10. 成品及设备的保护措施11. 冬、雨季施工措施1. 编制依据1. 1根据业主提供的设计图纸。1. 2根据国家有关的设计施工规范和建筑质量检验评定标准：a. GB50084-2001自动喷水灭火系统和设计规范b. GB50116-98火灾自动报警系统设计规范c. GB50261-96自动喷水灭火系统施工及验收规范d. GB50166-92火灾自动报警系统施工及验收规范e. GB50303-2002建筑电气工程施工质量验收规范f. GB50235-97工业金属管道工程施工及验收规范g. GB50236-98现场设备、工业管道焊接工程施工及验收规范2. 1工程内容消防系统主要包括下列系统：（1） 火灾自动报警系统；（2） 消火栓系统（3） 自动喷淋系统2. 2工期及质量目标2.2.1工期目标：我方具体施工进度服从总体进度安排，满足业主总工期交付使用要求。2.2.2工程质量目标：消防工程施工质量将严格按照国家有关设计及施工验收规范和工程评定标准，确保每个系统合格。3. 施工组织及施工设备3.1施工组织3.1.1施工管理机构设置我单位将上海晨光文具股份有限公司消防工程列为我单位重点保证项目，制定切实可行的保障措施，确保工程顺利完成。我单位将委派经验丰富的项目经理郑德育任本工程的项目经理，并挑选施工经验丰富的专业工程技术人员，组成强有力的项目管理机构，进驻现场严格按项目法组织施工。3.1.2施工管理部署（1） 工程管理以国家壹级项目经理郑德育任项目经理，组成上海晨光文具股份有限公司消防工程现场项目经理部，下设项目技术负责人、消防系统各专业施工员、专职质检员、安全监督员、材料员、预算员、资料计划管理人员等。主要施工管理人员职责如下：项目经理：代表单位履行对业主施工合同中一切责任和义务，全面负责施工现场内劳动力、机械设备的调动，全面执行指挥部指定的工作计划和规章制度，全面组织协调各施工区域的施工工作，对建设单位的消防工程全面监督负直接责任，保证工程进度、质量及施工预算得以实现。认真贯彻企业质量方针和工程质量目标，编制工程质量计划和施工组织计划，包括工程进度计划和技术方案，制定安全生产的保证措施，并保证组织实施；负责组织进行工程设计图纸会审，并向所有施工人员进行工程概况交底（工程规模、工期、质量、标准、合同要求、违约责任及工程验收程序等）；根据工程特点和合同要求，组织编制下达工程项目的进度计划，包括劳动力、材料、设备采购计划，监督检查质量计划或施工组织设计在实施中的保证程度。定期召开现场生产、调度协调会，并根据施工中常见和易发的质量隐患，针对性组织，制定防范措施，保证工程优质、低耗、高速的全面完成；负责与消防检测部门及消防验收部门的协调配合工作，保证消防工程验收顺利通过。技术负责人：负责工程技术工作，包括参加图纸会审，出具技术核定单及解决其它技术问题，同时还将参加隐蔽工程的验收，监督检查工程是否符合图纸及规范要求，收集整理技术资料。还负责消防各系统深化设计的配合工作，提供相关技术文件及资料。质检员：积极贯彻以预防为主的方针，狠抓施工质量的薄弱环节，治理施工质量通病。经常分析工程质量形势，掌握质量动态，采取相应的措施，定期组织工程质量检查，坚持对现场巡回检查。在现场遇到重大质量隐患情况要立即制止并反映给工程质量监理，及时消除事故隐患，组织好共检点的检查，验收工作，收集和填写质量月报表。及时组织各专业检查人员对已完分项工程进行评定和复查，严格执行“三检一评”制度，审查和汇总竣工资料，组织办理竣工验收工作。安全员：负责编制和贯彻安全计划，指导各施工人员采取有效方法，尽力将事故减少到最小限度。在工程进行中需要进行经常不定期检查及时将事故隐患向施工负责人汇报，以求及时采取措施或进行补救。负责定期召开所有现场施工人员班组长的现场安全会议，下达安全生产交底卡，做好安全日志，填好事故报表。发生重大伤亡事故，在保护好现场的同时，要立即上报领导和安全部门。施工员：参与图纸会审、施工组织设计的编制和分部、分项工程施工方案的制定。搞好工序搭接及和施工队、班组之间的协作配合，排除施工障碍，保证生产按进度进行。检查各专业工长向施工班组进行技术、质量、安全交底的工作情况，检查定位、定标等工作。负责组织各专业工长、质检员进行隐蔽工程验收，对分部、分项质量进行检查和评定。做好预检和隐蔽工程的验收记录，做好施工日记积累、技术档案和原始资料并负责整理和上报。资料计划员：负责各消防系统的资料收集、汇总工作；负责本单位与其他施工单位、业主、监理、设计院、总包单位等部门的文件资料的收发工作；负责图纸、设计变更及有关技术资料的整理、发放、借阅并参加有关会议，进行记录、打印和发放；还负责工程竣工前各种相关验收资料应准备齐全，并交由项目经理审核，保证资料的原始真实性及可靠性。还负责工程周、月、季度计划编制、下达、实施、检查，负责每月工程进度的统计和分析工作。预算员：负责工程的预结算、成本核算、内部承包核定等方面的工作。帮助施工员正确下达施工定额，提供材料供应计划数据。严格执行各种取费标准下的漏算、多算、高估、冒算。材料员：负责现场所有材料的采购进货、验收及发放，负责提交材料质保书，现场材料报表，制定降低材料成本措施，并贯彻执行。材料员的现场材料台帐应做到齐全、进出有凭证、发料有依据、收实相符、台帐相符。工程竣工应及时做出现场材料成本分析，对超耗及节约材料的部位，应重点总结，并提交给项目经理。（2） 内外部协调项目经理代表承包人履行生效合同的一切应承担的责任，参加每周一次的业主代表、监理代表、承包人代表会议。并向会议书面汇报已完成工程进度情况、质量动态、物质供应及检验结果、周边环境保护、监测结果，对各施工单位奖惩结果，政府有关部门检查结果。并提出下周工作进度计划、质量重点预防措施、安全生产保障重点、现场布置变更要点，以及提出召开各专业技术、图纸设计、设备供货、款项等专题会议时间、地点、参加人员建议。对业主代表、监理代表、设计代表提出书面或口头的要求、建议、处置在会后12小时内给予书面或口头回复或措施。a.工序协调：施工过程中如工序先后安装失误，将会对工期、人工、材料、质量均带来损失，故此，本工程的工序协调在安装与土建之间、设备材料进场时间均存在合理性、科学性以及网络管理。故此，场内协调首先要分解工序，将各工种的工序分解的细致、严密并科学，其次找出相关性，研究其内在关联，再者找出先后性，最后要确定工序先后的合理性以网络主要矛盾为主要控制线，各工序不得拖延时间，并提防出现积小延误工期的现象。b.机械协调：本工程在设备进场时，安装进入峰值时，均会出现安全运输的紧张，故此，协调部门应合理安排各工种的用机时间，使之生产均衡，不出现顾此失彼情况。c.场地协调：由于施工现场较小，鼓词各工种材料、设备进场均应按总平面图堆放整齐。由于某些材料必须一次大量进场时，协调部门应提前变更现场平面图，提前解决各种可能出现的矛盾并向总承包代表汇报及在每周协调会上通报。3.1.3施工劳动力安排参加该项工程的施工人员都是具有五年以上专业施工经历，且素质高、作风过硬的熟练工人。根据工程量、施工进展要求，合理安排施工劳动力。3.2施工准备3.2.1施工技术准备（1）组织工程技术和设计人员深化熟悉图纸，掌握设计要点和施工工艺标准，会同业主、设计单位、监理、进行设计交底和体制会审。（2）进一步深化系统施工方案，编制详细的施工组织设计，组织工程技术人员向施工人员进行技术交底，熟悉系统施工工艺、检测、试验及调试方案，明确系统消防工程检验规范和评定标准。（3）制定保证工程质量技术措施和安全操作规程的技术文件，编制质量验收计划和安全检查规定。（4）建立完整的技术档案和竣工资料所需的各种试验记录样本和表格，编制施工中试压、冲洗、试验、调试计划及资料计划。（5）做好各种设备技术文件的准备工作。（6）做好各种所有支架、吊架、托架的选用设计工作，并做出样本供业主、设计、监理选用。3.2.2施工现场准备按业主统一安排在指定现场，确定材料、库房及堆放场地，现场材料加工及设备放置位置，生活及办公设施，生活施工用电、用水道路。3.2.3施工机械准备提前做好机械调度平衡和设备进场前的维护保养，将极大提高机械施工水平，保证施工用设备按时进场，确保工期按期竣工。3.2.4施工材料准备（1）按施工进度计划编制材料设备计划及进场时间表。（2）按规定进行各种材料检验工作；收集出厂合格证书及试验报告。（3）配合业主、设计单位、监理对各种材料、设备进行认可工作。（4）做好各种材料进场的保护工作及堆放场地的防护措施。4.施工布置及施工方案4.1施工布置按工程特点及现场施工状况，施工布置如下：开始进场进行施工准备并配合预埋施工。按先地下、后地上，先室内、后室外，先主管、后次管的顺序逐层分区域及系统分段组织施工，管道施工随土建逐层自下向上施工。按系统组成分：（1）室内消火栓给水系统；（2）消防报警系统；（3）泵房；（4）自动喷淋系统；（5）防排烟系统五部分组织施工，探测器、消火栓箱、安装与装潢同步进行。整个消防系统在管道试压、冲洗、严密性试验合格后进入系统调试。系统调试后进入整体联动调试，并组织竣工验收工作。4.2施工方案整个消防工程水系统采用现场机械加工、现场安装的方案组织施工：即管道卡箍接口、支架采用现场机械制作。现场管道采用人工安装和焊接，布线安装、报警设备人工安装。5.施工进度计划安排及进度保证措施5.1施工进度计划安排根据工程特点和现场施工状况，消防工程总工期与土建配合完成。5.2施工进度保证措施5.2.1强化工程项目管理，严格按项目法组织施工，落实项目经理责任制，按业主要求和现场施工状况，编制切实可行、详细的施工进度计划。明确施工任务，合理安排和其他施工单位协调配合，组织有效的连续施工，确保每天、每周、每月及总施工进度的落实完成。5.2.2充分发挥我单位消防产品的安装优势，以及雄厚的消防设计、施工技术力量作保证。5.2.3严格按国家及有关部门的规范、规定。按设计要求施工，确保工序施工一次成优。对管道试压、冲洗、严密性试验、系统调试及关键部位、重要工序、新工艺编制针对性的方案和采用切实可行的措施，保证一次通过，确保工程质量，保证工程顺利进行。5.2.4我单位将积极主动，随时掌握现场施工动态，按时参加现场例会、协调会及碰头会，研究各工种的配合工作，解决好相互的矛盾，保证上道工序为下道工序创造良好条件。5.2.5做好各种技术保证措施，采取相应的成品保护和现场文明施工管理措施，制定必要的冬、雨季施工保证措施和安全保证措施，保证工程顺利进行。5.2.6按照监理细则做好工程的质量检验，隐蔽工程的验收工作，及时收集各种技术资料，保证工程各工序档案完整，一次验收通过。5.2.7在加工场地提前进行阀门检验，管道管口加工、支架制作、油漆防腐和下料预制工作，扩大预制深度，缩短现场安装时间，加快管道施工。在管道试压、冲洗和系统调试阶段，组织足够的施工人员，按单元和系统同时分组进行，缩短时间，确保整个消防工程的控制点完成。5.2.8做好充分准备，合理计划和精心布置施工场地，保证现场临时设施满足施工需要，同时做好施工现场的后勤，保障物资供应工作，保证设备、材料、机具、消耗物资、周转工具能满足合同质量要求和施工进度要求，确保工程按计划进行。6.主要施工方法及技术措施6.1主要施工工序6.1.1消防报警系统的施工工序图纸会审配 管管内穿线测试绝缘、接地电阻探测器底座安装主机安装探测器安装报警调试联合调试、交验6.1.2自动喷淋系统的施工工序图纸会审材料检验支架制安主管道安装碟阀安装支管安装配水管安装管网水压强度试验、试压管路冲洗水流指示器安装湿式报警阀安装喷头安装管网严密性试验防腐油漆自检、验收6.1.3室内消火栓系统的施工工序：图纸会审材料进场检验室内管道支架制安沟槽开挖室内主管道安装室外管道安装防腐室内支管道安装碟阀安装消火栓（箱）安装水压试验管道冲洗水泵接合器安装水泵安装管道油漆联动调试自检、验收6.2主要施工方法，按工程分为管道施工及设备安装。6.2.1管道的施工方法（1）支架制作安装为确保工程质量，除按常规采用设计规定的支架外，均按国标S161制作安装，所有支架均除锈后刷防锈漆两道。（2）管道安装小于DN100以下的管道采用螺纹丝扣连接，填料采用专用螺纹管道连接胶或用细麻丝加厚白漆、生料带。大于等于DN100以上的管道均采用卡箍连接。（3）阀门安装施工现场制作阀门测试台，阀门安装前作耐压强度试验，试验以每批（同牌号、同规格、同型号）数量中抽查10%，且不少于1 个。如有漏裂不合格的应再抽查20%，仍有不合格的则需逐个试验。安装在主干管上起切断作用的闭路阀门应逐个作强度和严密性试验。强度和严密性试验压力应为阀门出厂规定压力，技术人员应即使填写“阀门试压记录表格”、蝶阀与不同类型的阀门组对安装时，应确保蝶阀使用时开启度不受影响，必要时阀与阀之间采用法兰短管连接。部分特殊阀门暂不安装的配套配件，将按序号编制同意入库保管，待工程调试阶段一安装完善。（4）管道试压、冲洗管道试压、冲洗采用每个系统或子系统独立进行，管道试验压力与试验结果应符合设计要求，然后再整体试压一次。室内管道应以1.4mpa的水压进行水压强度试验，达到试验压力后，稳压30分钟目测管网应无泄露无变形，且压力降不大于0.05mpa；室外管道应以1.0mpa的水压进行水压强度试验，达到试验压力后，稳压10分钟，压力降不大于0.05mpa，且无渗漏现象。（5）管道油漆所有管道、支架在安装前进行一遍油漆，安装调试后，对受损部分进行补刷，最后统一再刷一遍油漆。6.2.2设备的安装（1）喷头、消火栓（箱）、水泵、设备的安装所有喷头、消火栓懂得安装在试压、冲洗合格后，设备安装按产品安装技术要求进行移动、吊装、就位。（2）报警设备的安装：a.探测器的安装：探测器底座用螺丝固定在接线盒上，探测器旋紧在底座上即可完成，但探测器在安装前必须按设定的地址码调整好后再装上，探测器上的发光灯应对准观测者有利观察的方向。b.联动模块应根据联动设备的位置就近安装，联动模块、手动按钮都必须按设定的地址码编号。c.主机安装：主机在消防控制室，并且有专用接地线，同时对地电阻小于1欧，主机和外部设备的接线都通过端子排联接，严禁直接拖线至设备上。（3）报警联动的调试当整个系统的设备全部安装完成，和外界联动的控制点的线做好以后可进行系统调试，并对整个系统进行编程，设置对应的逻辑关系，并作调试记录。6.3施工技术要点及措施6.3.1做好管道图纸会审记录，配合土建预留预埋工作进一步核对位置和尺寸，在监理确认无误后，办理签证手续。6.3.2对管材、管件、阀门规格、消防水泵型号核对无误后，绘制相应施工预制大标图，确定用料计划。6.3.3管位确定。了解和确定干管的标高、位置、坡度管径等，正确按图纸和规范的要求制作支、吊架。6.3.4DN100以下的镀锌钢管采用丝扣螺纹连接，用机械丝机套丝。严禁一次套成，以免产生“硌牙”。管道螺及连接时，在管子的外螺纹与管件或阀件的内纹之间加适当调料，采用油麻丝加白厚漆或生料胶带。安装时先将麻丝松成薄而均匀的纤维（或者用生料胶带），然后从螺纹第二扣开始沿螺纹进行缠绕，缠好后表面沿螺纹方向涂白厚漆（生料胶带可不涂白厚漆）然后用手拧上管件，再用管钳收紧。填料缠绕要适当，不得把白厚漆、麻丝或生料胶带挤入管腔，以免堵塞管路。6.3.5DN100（含100）以上的镀锌钢管采用卡箍连接。6.3.6管道安装结合条件，合理安排安装顺序，先地下、后地上，先大管、后小管。先主管、后支管，当管道交叉中发生矛盾时，应按下列原则避让：h. 小管让大管；i. .压力管让重力管；j. 支管让主管。6.3.7干管安装：在支架安装完毕后进行干管安装时先标出主干管中心线，在中心线上定出各分支主管的位置。管道预制时同一方向的主管头子要保证在一直线上，管道变径时要在出支管之后进行。变径组装好的管子，要在地面进行校正调查检查，保证管子不歪斜不曲扭。干管在、安装后还进行最后的校正调查，保证整根管子承平面和垂直面都在同一直线上，并最后固定牢固。管道安装层横平竖直，水平管道纵横方向的允许偏差，当管径小于100mm时为5mm，当管径大于100mm时为10mm，横向弯曲全长25m以上为25mm。6.3.8主管安装主管管卡首先要确定位置，主管管卡安装当层高小于或等于5m时，每层须安装一个；当层高大于5m时，每层不得少于两个。管卡的安装高度应距地面1.5m-1.8m。两个以上的管卡应均于安装成排管道或同一层的主管卡的安装高度应保持一致。根据干管的支管横线，测出各主管的实际的尺寸统一进行预制和组装，在检查和调查后方可进行安装。安装好的主管要进行最后检查，保证垂直度（允许偏差：每米4m，10米以上不大于30mm）和离样距离，使其正面和侧面都在同一垂直线上。最后把管卡收紧，或用螺栓固定于主管上，主管上的阀门按照设计标明的高度安装，且阀柄应朝向操作者的右侧并与墙面形成45度夹角处，阀门后侧必须安装可拆装的连接件。6.3.9支管安装支管安装前，按主管上预留的管口在墙面上画出（或弹出）水平支管安装位置的横线，按设计管径分配支管管架及支架的安装位置。安装必须牢固可靠，对装有3个或3个以上配水点的支管始端，以及给水闸阀后面按水流方向均匀设置可装拆的边接件。根据各支管的所需尺寸进行预制和组装（组装长度以方便上管而定）。检查调试后进行支管安装，支管安装后应最后所有的支架和管口，清除残丝及污物并随即用堵头或管帽将管口堵好，防止污物进入并为充水试压准备。6.3.10阀门安装施工现场制作阀门测试台，按规定对阀门作耐压、强度试验。对主干管上起切断作用的闭路阀门，应逐个作强度和严密性试验，蝶阀与不同类型阀门组对安装时，应确保蝶阀使用时开启不受影响，必要时阀与阀之间采用法兰短管连接。6.3.11管道试压、冲洗每个子系统独立进行，然后再整体试压一次。室内管道应以1.4mpa的水压进行水压强度试验，达到试验压力后，稳压30分钟，目侧管网应无渗漏变形，且压力降不大于0.05mpa。室外管道应以1.0 mpa的水压进行水压强度试验，达到试验压力后，稳压10分钟，压力降不大于0.05mpa，且无渗漏现象。系统灌满水后，开启一台分管水泵，使水系统循环一段时间后，低点排放，反复冲洗。经一段时间后停泵放水，抽样检查水的清洗度，直至合格为止。6.3.12喷头、报警阀、消火栓等设备安装所有喷头、报警阀、消火栓等设备安装时应逐个核对型号、规格、开箱验收就位。按喷头、消火栓系统的设计要求及安装技术要求进行施工。6.3.13电气管线敷设要求：（1）火灾自动报警系统的布线，应符合现行国家标准电气装置工程施工及验收规范。火灾自动报警系统布线时，应根据现行国家标准火灾自动报警系统设计规范，对导线的种类、电压等级进行检查。在管内或线槽内的穿线，应在建筑抹灰及地面工程结束后进行。在穿线前，应将管内或线槽内的积水及杂物清除干净。不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽内的同意槽孔内，不应有接头或纽结。导线的接头，应在接线盒内焊接或用端子连接。敷设在多尘或潮湿场所的管口和管子连接处，均应作密封处理。管路超过下列长度时，应在便于接线处装设接线盒。管子长度每超过45M，无弯曲时；管子长度每超过30M，有1个弯曲时；管子长度每超过20M，有2个弯曲时；管子长度每超过12M，有3个弯曲时。管子如盒时，盒外侧应套锁母，内侧应装护口，在吊顶内敷设时，盒的内外两侧均应套锁母。在吊顶内敷设各类管路和线槽时，宜用单独的卡具吊装或支撑物固定。线槽的直线段应每格1.0-1.5m设置吊点或支点，在下列部位也应设置吊点或支点：a.线槽接头处；b.距接线盒0.2m处；c.线槽走向改变或转角处。吊装线槽的吊杆直径，不应小于6mm。管线经过建筑物的变形缝（包括沉降缝、伸缩缝、抗震缝等）处，应采取补偿措施。导线跨越变形缝的两侧应固定，并留有适当余量。火灾自动报警系统导线敷设后，应对每回路的导线用500伏的兆欧表测量绝缘电阻，其他地绝缘电阻不应小于20兆欧。（2）本工程中配线管线要求：±0.00以下室外线路的管路用镀锌钢管；±0.00以下室内管路的用焊接钢管；±0.00以上室内线路的管路用电线管。（3）火灾报警广播线路不应和其他线路（包括火警信号、联动控制等线路）同管或同线槽敷设。（4）各种线路除在竖井内采用明敷设方式外，其他部位均采用金属保护在板墙体内暗敷设方式，其保护层厚度不应小于30mm，不得不明敷设时，应在金属管上采取防火措施。（5）经接线盒、线槽等初引致探测器底座盒、控制设备盒、扬声器箱等的线路应加金属软管保护。6.3.14设备安装要求：（1）火灾探测器的安装点与火灾探测器的安装位置，应符合下列规定：探测器至墙壁、梁边的水平距离，不应小于0.5米；探测器周围0.5米内，不应有遮挡物；探测器至空调送风口的水平距离，不应小于1.5米；至多孔送风口顶顶棚孔口的水平距离，不应小于0.5米；天棚上的探测器边缘与下列设施的边缘水平间距宜保持在：a.与照明灯具的水平净距离不应小于0.2米；b.感温探测器距离高温光源灯具（如碘钨灯、容量大于100W的白炽灯等）的净距离不应小于0.5米。不在宽度小于3m的内走道顶棚上设置探测器时，宜居中布置感温探测器的安装间距，不应超过10m；感烟探测器的安装间距，不应超过15m。探测器距端墙的距离，不应大于探测器安装间距的一半。探测器宜水平安装，当必须倾斜时，倾斜角不应大于450。探测器的底座牢靠，其导线连接必须可靠压接或焊接。当采用焊接时，不得使用带腐蚀性的助焊剂。探测器的“+”线应为红色，“-”线应为蓝色，其余线应根据不同用途采用其他颜色区分。但同意工程中相同用途的导线颜色应一致。探测器底座的外接导线，应留有不小于15cm的余量，入端处有明显标志。探测器底座的穿线孔宜封堵，安装完毕后的探测器底座应采取保护措施。探测器的确认灯，应面向便于人员观察的主要入口方向。探测器在即将高度调试时方可安装，在安装前应妥善保管，并应采取防尘、防潮、防腐蚀措施。6.3.15手动报警按钮的安装。手动火灾报警按钮应安装在墙上距地（楼）面高度1.5米处。手动火灾报警按钮，应安装牢固，并不得倾斜。手动火灾报警按钮的外接导线，应留有不小于10cm的雨量且在其端部有明显标志。6.3.16火灾报警控制器的安装控制器的主电源导入线，应直接与消防电源连接，严禁使用电源插头。主电源应有明显标志。控制器的接地应牢固，并有明显标志。6.3.17消防控制室设备的安装消防控制设备在安装前，应进行功能检查，不合格者，不得安装。消防控制设备的外接导线，当采用金属软管作套管时，其长度不宜大于2M，并且应采用管卡固定，其固定点间距不应大于0.5M。金属软管与消防控制设备的接线盒（箱）应采用锁母固定，并应根据配管规定接地。消防控制设备外接导线的端部，应分开并有明显标志。消防控制设备（柜）内不同电压等级、不同电流类别的端子，应分开，并有明显标志。6.3.18系统接地要求工作接地应采用铜芯绝缘导线式电缆。由消防控制室引致接地体的工作接地线在通过墙壁时，应穿入钢管或其他坚固的保护管。保护接地导体不得利用金属软管 。接地装置施工完毕后，应及时作隐蔽工程验收。6.3.19系统调试（一）消防水系统调试a.系统调试包括下列内容：水源测试、消防水泵调试、稳压泵调试、报警阀调试、排水装置调试及系统联动试验。b.水源测试应符合下列要求：按设计要求核实消防水箱的容积、设置高度及消防储水不作它用的技术措施；按设计要求核实消防水泵接合器的数量和供水能力，并通过移动式消防水泵做供水试进行验证。c.消防水泵调试应符合下列要求：以自动或手动方式启动消防水泵时，消防水泵应在5min内投入正常运行；以备用电源切换时，消防水泵应在1.5min内投入正常运行。d.稳压泵调试时，模拟设计启动条件，稳压泵应立即启动；当达到系统设计压力时，稳压泵应自动停止运行。 e.湿式报警阀调试时，在其试水装置处放水，报警阀应即使动作；水力警铃应发出报警信号，水流指示器应输出报警电信号，压力开关应接同电路报警，并应启动消防水泵。f.排水装置调试应符合下列要求：开启排水装置的主排水阀，应按系统最大设计灭火水量做排水试验，并使压力达到稳定；试验过程中，从系统排出的水应全部从室内排水系统排走。g.联动试验应符合下列要求，并应按照要求填写联动试验记录表：采用专用测试仪表或其它方式，对火灾自动报警系统的各种探测器输入模拟火灾信号，火灾自动报警控制器应发出声光报警信号并启动自动喷水灭火系统。启动一只喷头或以0.941.5L/S的流量从末端试水装置处放水，水流指示器、压力开关、水力警铃和消防水泵等应及时动作并发出相应的信号。（二）火灾自动报警系统调试为了保证新安装的火灾自动报警系统能安全可靠地投入运行，使其性能达到设计技术要求，在系统安装施工过程中和投入运行前要进行一系列的调整试验工作。调整试验的主要内容包括线路测试、火灾自动报警设备的单功能试验，系统的接地测试和整个系统的开通调试。调试准备：（1）系统的调试应在建筑内部装修和系统施工结束后进行。（2）系统调试前应具备设备布置平面图、接地图、安装图、系统图以技术文件。（3）施工人员应向调试人员提供：竣工图、设计图、设计变更及文字记录、施工记录（包括隐蔽工程验收记录）、检验记录（包括绝缘电阻、接地电阻的施工记录）。（4）调试负责人必须由有资格的专业技术人员担任，所参加人员应认真熟悉施工技术资料，并熟悉系统工作原理，了解火警设备的性能及技术，对有关数据的整定值、调整过程中采用的计划标准必须心中有数，进行调整试验工作。工作检查：（1）调试前应按设计要求查验设备的规格、型号、数量及备品备件等。（2）应按火灾自动报警系统施工及验收规范（GB50166-92）的要求检查系统的施工质量，对属于施工中出现的问题应会同有关单位协商解决，并有文字记录。线路测试：（1）一般性检查；首先从外部检查。这项工作是用眼观察葛洪配线情况，对照图纸检查配线关系，判断接线是否正确。（2）线路检验：线路检验前，应将被检验回路中的探测器、编码底座、手动报警按钮和报警控制器等的接线端子打开。查校回路，可用万用表或蜂鸣器等。从导通法查对传输线敷设、接线是否符合图纸要求。如果端子排是单层配线 ，所有导线及其连接处都比较紧，也就是把两根线一端短接地另一端用万用表测试电阻，可以判断出回路及中间连接情况。只要细致检查，并与原理图和施工图核对，判断正确的线路，立即恢复其接线。检查完火灾报警系统的线路后，再校对自动灭火控制盘的二次线路。有的探测器、手动报警按钮等回路中设置有终端电阻，要检查是否按设备有终端电阻，并测试阻值是否与设计相符。在检查系统线路中发现的错误、开路和短路等应进行故障排除。（3）绝缘电阻测试：火灾报警传输线路和联动控制线路进行上述检查应对其绝缘电阻测试。测试回路绝缘电阻，采用500V兆欧表，分别对导线与导线、导线对屏蔽的绝缘电阻进行测试，测试结果应填写在调试记录上，绝缘电阻值应不小于20M。单机调试：系统调试，应先分别对探测器、区域报警控制器、集中报警控制器、火灾报警装置和消防设备控制器等逐一进行单机通电检查试验，正常膈方可进行系统开通调试。所谓单机调试就是将运到安装工地的探测器、报警控制器等在安装就之前进行一些基本性能试验。试验工作需要干燥、无粉尘、无振动、无烟雾的常温室内进行，试验人员应全面熟悉火警设备的各项性能后，才能进行试验。整个系统的开通调试开通调试：采用火灾报警系统专用工具和仪器，再配备万用表、对讲机等一些电工仪表即可进行开通调试。系统的调试，应分别对探测器、区域报警控制器、集中报警控制器、消防联动控制装置和自动灭火设备按说明进行单机逐台通电检查，正常后防能接入系统进行调试。系统通电后，应按国家标准火灾报警控制器通用技术条件（GB4717）技术要求对报警控制器作如下的功能检查：（1）火灾报警自检功能；（2）消音、复位功能；（3）故障报警功能；（4）火灾优先功能；（5）报警记忆功能；（6）电源自动转换和备用电源的自动电源的自动充电功能；（7）备用电源的欠压和过压报警功能。应按设计文件和设计说明，分别用主电源和直流备用电源供电，检查自动报警系统的各种控制功能和联动功能。检查控制器电源和备用电源，其容量应分别符合火灾报警控制器通用条件（GB4717）的要求，给备用电源连续充放电三次，主电源和备用功能自动转换。系统功能正常后，应使用专用的检查仪器探测器进行逐个试验即前，动作无误后，方可投入进行。系统调试程序进行系统功能的自检。连续无故障运行120h后，写出开通调试报告，调试记录及报告的编写。调试工作是安装工程中一个重要环节。从开始安装到系统开通前，往往存在着许多安装质量和设备功能等多方面的问题，通过调试可以发现和排除。因此调试报告是保证安装工程质量和设备质量能否达到安全可靠运行的技术鉴定。7.工程质量保证措施7.1确立质量目标，确保工序验收合格率100%，系统验收优良品率达90%以上。为保证质量目标的实现，按照ISO9001质量体系设置专职质检员，从上自下建立完整的质量控制保证体系。7.2强化工程技术管理、施工人员的质量意识，加大质量宣传教育力度，明确质量目标和落实质量责任制。保障施工准备、施工中和系统调试运行，竣工后服务保证几个阶段的工作内容、工作程序、权限和方法，使质量在整个施工过程中处于受控状态。7.3工程上采用的各种材料必须有出厂合格证。尽可能采用国优、省优、市优产品，杜绝无合格证、无生产厂家、无质量保证书的设备和材料。所有材料按规定取样样品、试验报告、技术文件送业主、鉴定、制定相应的操作规程，经认可后方可使用。7.4隐蔽工程，每道安装工序都必须按监理细则进行检查并填写“隐蔽工程验收单”和检查记录，确保每道工序质量验收达标。7.5所有工程用设备按规范要求及技术文件进场开箱，经业主设计、监理验收合格并签字方可就位。并按设计要求与土建共同复核基础尺寸预留孔、预埋管、地脚螺栓和垫铁的埋设必须符合规范，保证准确。安装设备过程中须有监理单位监理工程师旁监，并签字确认所有数据计入资料存档。7.6所有设备就位的找正、初平，应按设计或产品说明书找好标高及基准线。设备移动、吊装，必须用专用工具，保证设备不受损，同时对设备表面的防锈油脂、污垢和杂物进行清除，保证设备正常使用。7.7所有管道安装必须清除其内部污垢和杂物，可用水冲洗或棉纱拖曳。施工时，所有管口必须进行保护，不让杂物掉入管道。系统调试前，要用带压水冲洗，并进行严密性试验。7.8做好所有工程记录，图纸会审记录，施工问题处理，技术要求，逐日填写施工日志，真实、及时、准确的填写各类工程施工记录、报告，分类归档。7.9按系统配备质检员，按质量控制程序实施各施工工序的质量控制。在各工序设立质量控制点，上一道工序检查后才能进行下一道工序。7.10加强施工技术管理，严格按施工程序办事，做好图纸资料的收发、设计交底、图纸会审及各专业之间的核对工作。对设计图纸、产品说明书、规范标准要认真学习，对关键部位必须编制工序施工方案，明确施工标准，严格按要求施工。7.11建立技术档案管理制度。凡是与业主、设计单位、监理、总包单位的会议纪要、谈判纪要、设计变更、技术核定、工程联络单等必须经资料员作为受授文件签发，并作为施工交工的依据。7.12开工前工程技术人员和质量检查员必须向施工班组进行详细全面的技术交底，使施工人员全面了解、熟悉、掌握所承担工程的技术要求、施工方法和质量验收依据、评定标准。8.安全保证措施8.1确立安全目标。杜绝重大伤亡事故，消灭机械设备火灾事故、高空坠落和触电伤害事故。事故频发率控制在0.1%以内，以项目经理为主，设立专职安全员，建立安全保障管理网络。8.2加强安全宣传教育，对所有进场施工人员组织安全、防护学习，提高安全意识。结合总包单位提供的安全防护设施，做好安全防护工作。专职安全管理和全员安全管理结合，做到文明施工、安全第一。8.3建立各种安全管理制度和安全活动制度，做好详细记录。组织班组每天进行班前、班后的安全检查，及时消除不安全隐患，组织定期安全检查。如实汇报安全生产存在的问题，及时整改，消除隐患，落实谁施工谁负责的安全生产原则。8.4落实各种安全制度。所进入现场人员必须按规定戴好安全帽，高空作业系好安全带，使用梯子时做好防滑措施。使总包单位提供的安全设施时，须经检查确认后方可使用。8.5施工机械设备必须定机定人，持上岗证按安全操作规程使用。做到一机一闸、接地保护，不可带电移动。所有上岗用电缆严禁破损使用。机具、设备定期检查、维护，建立相应的卡片和台账。8.6安装作业时，应尽量避免高空重叠作业，尽量错开同一空间作业或另行安排作业，高空作业上下联系要求专人负责，严禁向下抛掷物件。8.7做好安全防火工作，配备足够的防火器材。现场施工如电、气焊动火要有专人监护，并向业主申请动火。8.8易燃物品堆放要有固定地点，有专人看管并有相应防护措施，保持道路畅通。8.9做好冬雨季施工防护工作。冬季要有防寒、防冻、防火、防滑措施，雨季应对排水系统、临时设施、电气设备进行检查。8.10切实做好施工现场安全保卫工作，采取必要的防盗措施。在现场周边设立维护设施，非施工操作人员不得擅自进入工程施工现场。9.现场文明施工管理措施9.1现场文明施工管理。由业主和总包单位统一安排，按生活办公、库房、材料堆放、施工加工场地进行统一布置。成立文明施工领导小组，按班组落实文明施工岗位责任制，分区域挂牌包干。9.2所有施工人员必须统一着工作服，佩带统一规定的安全帽、胸卡、施工现场布
