建筑节能施工专项施工方案2 Microsoft Word 文档.doc

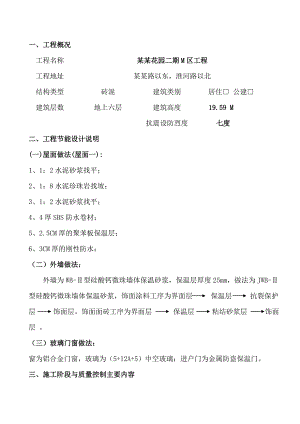

一、工程概况工程名称某某花园二期M区工程工程地址某某路以东，淮河路以北结构类型砖混建筑类别居住 公建建筑层数地上六层建筑高度19.59 M抗震设防烈度七度 二、工程节能设计说明(一)屋面做法(屋面一):1、1：2水泥砂浆找平；2、1：8水泥珍珠岩找坡；3、1：2水泥砂浆找平；4、4厚SBS防水卷材；5、2.5CM厚的聚苯板保温层；6、3CM厚的刚性防水：（二）外墙做法：外墙为WB-型硅酸钙微珠墙体保温砂浆，保温层厚度25mm，做法为JWB-型硅酸钙微珠墙体保温砂浆，饰面涂料工序为界面层 保温层 抗裂保护层 饰面层。饰面面砖工序为界面层 保温层 粘结砂浆层 饰面层 。 （三）玻璃门窗做法：窗为铝合金门窗，玻璃为（5+12A+5）中空玻璃；进户门为金属防盗保温门。三、施工阶段与质量控制主要内容1建筑节能各分部施工要点（一）塑钢窗安装工艺1 范围适用于本工程建筑物塑钢窗安装工程。2 施工准备2.1 材料及主要机具：2.1.1 铝合金窗及防盗门的规格、型号、尺寸均应符合设计要求。2.1.2 门窗框连接件（铁脚）与洞口墙体连接，采用机械冲孔胀管螺栓固定。2.1.3 门窗小五金应按门窗规格、型号配套。2.1.4 门窗安装时应准备木楔、钢钉。2.1.5 密封膏应按设计要求准备。并应有出厂证明及产品生产合格证。2.1.6 嵌缝材料的品种应按设计要求选用。2.1.7 自攻螺丝、木螺丝根据需要准备。2.1.8 水泥：325号以上普通硅酸盐水泥或矿渣水泥，砂、石。2.1.9 主要机具：线坠、粉线包、水平尺、托线板、手锤、扁铲、钢卷尺、螺丝刀、冲击电钻、射钉枪、锯、刨子、小平锹、小水桶、钻子等。2.2 作业条件：2.2.1 结构工程已完，经验收达到合格标准，已办好工种之间的交接手续。2.2.2 按图示尺寸弹好门窗位置线，并根据已弹好的+ 50cm水平线，确定好安装标高。2.2.3 校核已留置的门窗洞口尺寸及标高是否符合设计要求，有问题的应及时改正。2.2.4 检查塑钢窗及防盗门安装时的连接件位置排列是否符合要求。2.2.5 检查塑钢窗及防盗门表面色泽是否均匀。是否无裂纹、麻点、气孔和明显擦伤。2.2.6 准备好安装时的脚手架及做好安全防护措施。3 操作工艺3.1 工艺流程：弹线找规矩 门窗洞口处理 安装连接件的检查 铝合金窗及防盗门外观检查 按图示要求运到安装地点 铝合金窗及防盗门安装 铝合金窗及防盗门四周嵌缝 安装五金配件 清理3.2 采用后塞口施工。3.3 检查门窗洞口尺寸是否比门窗框尺寸大3cm，否则应先行剔凿处理。3.4 按图纸尺寸放好门窗框安装位置线及立口的标高控制线。3.5 安装门窗框上的铁脚。3.6 安装门窗框，并按线就位找好垂直度及标高，用木楔临时固定，检查正侧面垂直及对角线，合格后，用膨胀螺栓将铁脚与结构牢固固定好。3.7 嵌缝：门窗框与墙体的缝隙应按设计要求的材料嵌缝如设计无要求时用沥青麻丝或泡沫塑料填实。表面用厚度为58mm的密封胶封闭。3.8 门窗附件安装：安装时应先用电钻钻孔，再用自攻螺丝拧入，严禁用铁锤或硬物敲打，防止损坏框料。3.9 安装后注意成品保护，防污染，防电焊火花烧伤，损坏面层。4 质量标准4.1 保证项目：4.1.1 铝合金窗及防盗门及其附件和玻璃的质量，必须符合设计要求和有关标准的规定。4.1.2 铝合金窗及防盗门必须安装牢固，预埋铁件的数量、位置、埋设和连接方法，应符合设计要求和有关标准的规定。4.1.3 铝合金窗及防盗门安装位置及开启方向必须符合设计要求。4.2 基本项目：4.2.1 铝合金窗及防盗门扇关闭紧密，开关灵活，无阻滞回弹，无变形和倒翘。4.2.2 铝合金窗及防盗门附件安装齐全，安装牢固，位置正确、端正，启闭灵活，适用美观。4.2.3 铝合金窗及防盗门框与墙体间的缝隙填嵌饱满密实，表面平整，嵌塞材料符合设计要求。4.2.4 铝合金窗及防盗门表面洁净、平整，颜色一致，无划痕碰伤，无污染，拼接缝严密。4.3 允许偏差项目，见下表。铝合金窗及防盗门安装允许偏差项次项 目允许偏差（mm）检 验 方 法1门窗框两对角线长度差2000mm 5用钢卷尺检查2窗扇与框搭接宽度差 1用深度尺或钢板尺检查3平开窗同樘门窗相邻扇的横端角高度差 2用拉线和钢板尺检查4门扇开启力极限 扇面积1.5m2 40N门扇开启力极限 扇面积1.5m2 60N用100N 弹簧秤钩住拉手处启闭5次取平均值6推拉窗门窗扇与框或相邻扇立边平行度 用1m 钢板尺检查7门扇对口缝或扇与框之间立横缝留缝限值门扇与地面间留缝限值24，27用楔形塞尺检查8弹簧门 扇门扇对口缝关闭时平整2用深度尺检查9门窗框（含拼樘料）正、侧面垂直度2用1m 托线板检查10 门窗框（含拼樘料）的水平度2用1m 水平尺和楔形塞尺检查11 门窗框标高5用钢板尺与基准线比较12 双层门窗内、外框、梃（含拼樘料）中心距4用钢板尺检查5 成品保护5.1 窗框四周嵌防水密封胶时，操作应仔细，油膏不得污染门窗框。5.2 外墙面涂刷、室内顶墙喷涂时，应用塑料薄膜封挡好门窗，防止污染。5.3 室内抹水泥砂浆以前必须遮挡好塑料门窗，以防水泥浆污染门窗。5.4 污水、垃圾、污物不可从窗户往下扔、倒。5.5 搭、拆、转运脚手杆和脚手板，不得在门窗框扇上拖拽。5.6 安装设备及管道，应防止物料撞坏门窗。5.7 严禁在窗扇上站人。5.8 门窗扇安装后应及时安装五金配件，关窗锁门，以防风吹损坏门窗。5.9 不得在门窗上锤击、钉钉子或刻划，不得用力刮或用硬物擦磨等办法清理门窗。6 应注意的质量问题6.1 运输存放损坏：运输时应轻拿轻放，存放时应在库房地面上用方枕木垫平，并竖直存放，并应远离热源。6.2 门窗框松动：安装时应先在门窗外框上按设计规定的位置打眼，用自攻螺丝将镀锌连接件紧固；用电锤在门窗洞口打孔，装入尼龙胀管，门窗安装后，用木螺丝将连接件固定在胀管内；单砖及轻质墙，应砌混凝土块木砖，以增加和连接件的拉结牢固程度，使门框安装后不松动。6.3 门窗框与墙体缝隙未填软质材料：应填入泡沫塑料或矿棉等软质材料，使之与墙体形成弹性连接。6.4 门窗框安装后变形：填缝时用力过大，使之受挤变形，不得在门窗上铺搭脚手板。6.5 门窗框边未嵌密封胶：应按图纸要求操作。6.6 连接螺丝直接锤入门窗框内：没按规矩先用手电钻打眼，后拧螺丝。6.7 污染：保护措施不够，清洗不认真。6.8 五金配件损坏：由于安装后保管不当，使用时不注意。7 质量记录7.1 门窗产品出厂合格证和试验报告。7.2 五金配件的合格证。7.3 保温嵌缝材料的材质证明及出厂合格证。7.4 密封胶的出厂合格证及使用说明。7.5 质量检验评定记录。（二）硅酸钙微珠保温砂浆抹灰1材料要求: 硅酸钙微珠保温砂浆轻骨料是收集废弃的聚苯板粉碎成0.5-5.0大小的颗粒，要求每立方的聚苯颗粒轻骨料容重不得低于8kg。项 目单 位指 标堆积密度/m38.021.0粒度0.55.0贮存：严禁烟火。聚苯颗粒包装应放置在阴凉处，防止暴晒和雨淋；运输时防止划损包装，交付时注意与保温胶粉料配套清点。3、保温胶粉料性能及存运条件：保温胶粉主要由氢氧化钙等多种无机材料，辅之以多种高分子材料（保水、缓凝、增稠、粘结等），在工厂采用预混干搅拌技术制成。项        目单        位指        标初凝时间H4终凝时间H12安定性-合格拉伸粘结强度Mpa0.6（常温28d）浸水拉伸粘结强度Mpa0.4（常温28d浸水7d）贮存：通风干燥条件下贮存10个月，运输可按非危险品办理，交付时注意与聚苯颗粒骨料配套清点。2材料配制    1、硅酸钙微珠保温砂浆的配制：先开机，将25-28kg(根据墙体及空气相对湿度可做微调)水倒入砂浆搅拌机内，然后倒入一袋28kg粉料搅拌3-5分钟后，再倒入一袋200L聚苯颗粒继续搅拌3分钟，搅拌均匀后倒后倒出。 在加入聚苯颗料后不能再渗水搅拌，否则会影响保温层的粘结度和施工。该浆料应随搅随用，在4h内用完，严禁人工搅拌。 3施工要求 1、基层墙体应毛糙、基本平整，不平整用砂浆找平。混凝土表面要刷界面砂浆。墙面阳角及易磕损部位应按设计先做好护角。施工前先用水润湿墙面(不宜太湿)。2、涂刷界面砂浆:用滚刷或扫帚蘸取界面砂浆均匀涂刷于墙面上,不得漏刷,拉毛不宜太厚。3、吊垂直、套方、弹厚度控制线：在侧墙、顶板处根据保温层厚度要求弹出抹灰控制线。4、打点、冲筋：用硅酸钙微珠保温砂浆做灰饼。5、抹WB-或WB-硅酸钙微珠保温砂浆，抹灰厚度25mm，可一次或两次完成。6、 保温层验收:抹完保温层用检测工具进行检验,应达到垂直、平整、阴阳角方正、顺直，对于不符合本规程表13要求的墙面，应进行修补。7 、WB-硅酸钙微珠保温砂浆外墙外保温饰面为涂料的做法:在做完保温层验收后直接刮柔性防水腻子粉刷涂料即可。8 、 WB-硅酸钙微珠保温砂浆外墙饰面需做面砖时，不需挂热镀锌钢丝网、锚固胀栓，可直接使用专用粘结砂浆粘贴面砖。9、施工注意事项：施工温度不应低于5摄氏度，保温层固化干燥约72小时后进行防护层施工，觉拌好的保温浆料必须有4小时内用完，回收的落地灰应在4小时内回罐搅拌后使用完毕。抹保温浆料间隔在24小时以上。保温层抹灰时厚度应略高于灰饼厚度，然后用杠尺刮平，用抹子局部平整。（三）中空玻璃2.1  材料及主要机具：玻璃的品种、规格和尺寸应符合设计要求，其质量应符合有关产品标准。2.1.1 玻璃品种、规格按设计要求选用；2.2  作业条件：2.2.1  玻璃应在内外门窗安装后，经检查合格，并在涂刷最后一道油漆前进行安装2.2.3玻璃安装前应按照设计要求的尺寸并参照实测尺寸，预先集中裁制，裁制好的玻璃，应按不同规格和安装顺序码放在安全地方备用。对于集中加工后进场的半成品，应有针对性的选择几樘进行试安装，提前核实来料的尺寸留量，长宽各应缩小l个裁口宽的四分之一（一般每块玻璃的上下余量3mm，宽窄余量4mm），边缘不得有斜曲或缺角等情况，必要时应做再加工处理或更换。塑钢框、扇玻璃裁割尺寸应符合国家标准，并满足设计及安装要求。3.1  工艺流程：玻璃挑选、裁制分规格码放安装前擦净安橡胶垫块镶嵌玻璃密封胶3.2  将需要安装的玻璃，按部位分规格、数量分别将已裁好的玻璃就位；分送的数量应以当天安装的数量为准，不宜过多，以减少搬运和减少玻璃的损耗。3.3 一般安装顺序应先安外门窗，后安内门窗，先西北面后东南面的顺序安装；如劳动力允许，也可同时进行安装。3.4 玻璃安装前应清理裁口。3.5 门窗安装玻璃，应用钢丝卡固定，钢丝卡间距不得大于300mm，且每边不得少于2个，先将橡皮垫嵌入裁口内，并用压条和螺丝钉加以固定。3.6安装中空玻璃及面积大于0.65m2的玻璃时，安装于竖框中玻璃，应放在两块定位垫块上，定位垫块距玻璃垂直边缘的距离官为玻璃宽的1/4，且不宜小于150mm。安装窗中玻璃，按开启方向确定定位垫块位置，定位垫块宽度应大于玻璃的厚度，长度不宜小于25mm，并应符合设计要求。3.7铝合金框扇玻璃安装时.玻璃就位后，其边缘不得与框扇及其连接件相接触，所留间隙应符合有关标准的规定。所用材料不得影响泄水孔；密封膏封贴缝口，封贴的宽度及深度应符合设计要求，必须密实、平整、光洁。3.8玻璃安装后，应进行清理，将油灰、钉子、钢丝卡及木压条等随平清理干净，关好门窗。4.1  保证项目：4.1.1  玻璃品种、规格、朝向及安装方法等必须符合设计要求及有关标准的规定。4.1.2  玻璃裁割尺寸正确，安装必须平整、牢固，无松动现象。4.2  基本项目：4.2.3 橡皮垫与裁口、玻璃及压条紧贴，整齐一致。4.2.4 玻璃安装后表面应洁净，无油灰。浆水、密封膏、涂料等斑污，有正反面的玻璃安装的朝向应正确。5应具备以下质量记录：5.1  玻璃出厂质量证明书和试验报告单。5.2 橡皮垫等附件应有出厂合格证。5.3  质量检验评定记录。       （四）防盗门：2.1防盗门的规格、材质选用要符合要求。2.2防盗门表面不得有起皮、裂纹；安装后表面不得有污染、翘起；上口要留有通气孔。2、风险分析与控制措施（一）本项目节能工程的施工多在外架、屋面、门窗洞口处施工，高处作业较多，为保证安全施工要注意以下事项：1、从事高处（空）作业人员，要定期作体检，凡有高血压、新脏病、贫血病、精神病等不适应于高处作业的人员，禁止攀高作业。2、防护用品穿戴整齐，裤脚要扎住，戴好安全帽，不穿光滑的硬底鞋，要有足够强度的安全带，并将绳子牢系在坚固的建筑结构上或金属结构架上。3、登高前必须办理登高作业许可证，施工负责人对全体人员进行现场安全教育（特殊高空作业）。4、检查所用的用具（如安全帽、安全带、梯子、跳板、脚手架、防护板、安全网等）必须安全可靠，严禁冒险作业。5、如有靠近电源线路作业时，应先联系停电，确认停电后方可工作，并设置绝缘挡板，作业者最少离开电线2m以外。6、高处作业所用的工具、零件、材料等必须装入袋内，上下时受中不得疏忽，不得在高处往下投扔材料或工具等，不得将易滚滑得工具、材料堆在脚手架上，不准打闹，工作完毕，应及时清理工具、零星材料等。7、要处处注意警视标志、危险地方夜间作业必须置足够的照明设施，否则禁止作业。8、严禁上下同时垂直作业者，若特殊情况必须垂直作业，应经有有关领导批准，并在上下两层中间设置专用防护棚或其它隔离措施。9、严禁坐在高处无遮拦处休息、睡觉，防止坠落。塔吊等各种升降设备严禁载人。10、不论任何情况，不得在墙顶上工作或通行。11、脚手架的负荷，每平方米不得超过270kg/m212、脚手板、斜道板、跳板的交通运输道、楼梯等应随时请扫。13、遇有六及风力时，必须禁止露天高处作业。14、使用梯子时，必须检查梯子是否坚固，是否符合安全要求,立梯坡度以60度为宜，梯底宽度不小于50cm，并应设防滑装置。梯顶无搭勾，梯脚不能稳固时，须有人员扶梯，人字梯拉绳必须牢固。15、采用内脚手施工时，在二层楼面以上必须沿房屋四周设置安全网，并随施工高度逐层提升，屋面工程未完不得拆除。3验收监督1建筑节能工程施工质量验收， 应按建筑工程施工质量验收统一标准（GB503002001）和各专业工程施工质量验收规范的规定进行验收。在施工单位自行检查评定合格的基础上，由建设单位（监理单位）组织相关单位按照检验批、分项工程、子分部工程、分部工程的顺序进行，参加施工质量验收的各方人员应具备规定的资格。2建筑节能施工质量验收应符合下列规定：建筑节能工程分部工程，子分部、分项工程的划分见下表。序号子分部工程分项工程1墙体主体结构基层；保温材料；饰面层。2门窗门；窗；玻璃；遮阳设施。3屋面基层；保温隔热层；保护层；防水层；面层。4地面基层；保温隔热层；隔离层；保护层；防水层；面层。5采暖散热器；设备、阀门与仪表；保温材料；热力入口装置；调试。6配电与照明低压配电电源；照明光源、灯具；附属装置；控制功能；调试。 3建筑节能子分部、分项工程和检验批按照下列规定划分和验收：（1）建筑节能分部工程的子分部、分项工程和检验批划分，应与建筑工程施工质量验收统一标准GB50300和各专业工程施工质量验收规范规定一致。 （2）当建筑节能验收内容包含在相关分部工程时，应按已划分的子分部、分项工程和检验批进行验收，验收时应对有关节能的项目独立验收，做出节能项目验收记录并单独组卷。（3）当建筑节能验收内容未包含在相关分部工程时，应按建筑节能分部进行验收。（4）建筑节能工程的各检验批，其合格质量应符合下列规定：a、各检验批应按主控项目和一般项目验收；b、主控项目应全部合格；c、一般项目应合格，当采用计数检验时，应有90以上的检查点合格，且其余检查点不得有严重缺陷；d、各检验批应具有完整的施工操作依据和质量验收记录。（5）、建筑节能工程的分项工程质量验收合格应符合下列规定：a、分项工程所含的检验批均应符合合格质量的规定。b、分项工程所含的检验批的质量验收记录应完整。2、建筑节能分部工程验收时，应符具备以下条件：（6）、质量控制资料应完整，质量控制资料主要包括：a、图纸会审记录、设计变更通知书；b、主要材料、设备、成品、半成品和仪器、仪表的出厂合格证明及进场检（试）验、复报告；c、隐蔽工程检查验收记录；d、设备、管道系统检验记录；e、系统无生产负荷联合试运转与调试记录；f、分部、子分部工程质量验收记录；g、观感质量综合检查记录； h、建筑节能性能现场检验的围护结构节能性能检验和系统功能检验报告。（7）、建筑节能工程分部、子分部工程质量验收，应在各相关分项工程验收合格的基础上进行。   （8）、应对主要材料、设备有关节能的技术性能，以及有代表性的房间或部位和系统功能的建筑节能性能进行见证抽样现场检验。另外，主要材料和设备有关节能的技术性能见证抽样检测结果应符合有关规定；建筑工程完工后，应抽取有代表性的房间或部位，对建筑节能性能中围护结构节能性能进行见证抽样现场检验，并出具检验报告或评价报告。建筑设备工程完工后，应抽取有代表性的系统或部位，应对建筑节能性能中系统功能进行见证抽样现场检验，并出具检验报告或评价报告。（9）、观感质量验收应合格， 3单位工程竣工验收前，应进行建筑节能分部工程的专项验收并达到合格。对建筑节能施工质量验收不合格的建筑工程，不得进行竣工验收。
